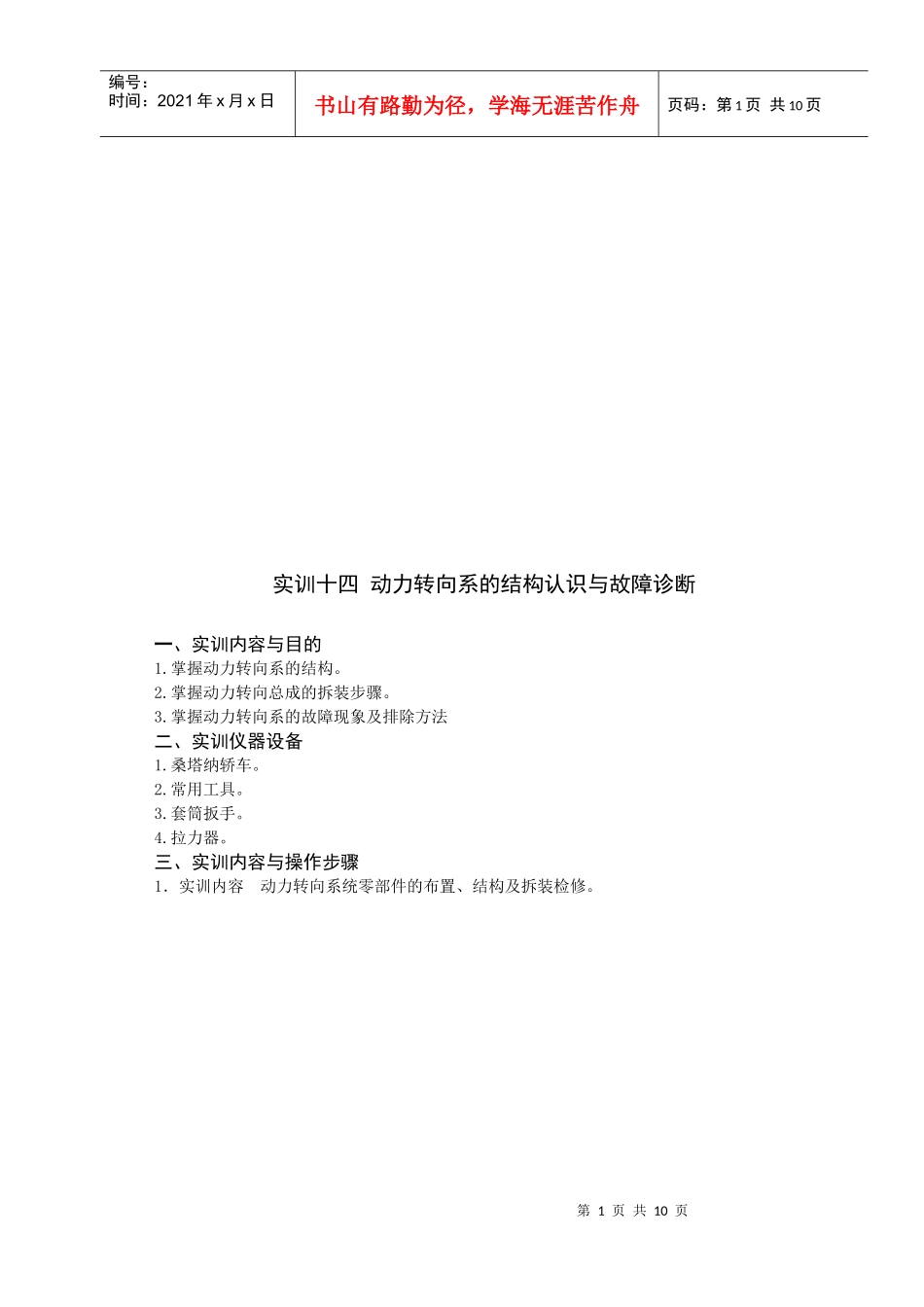

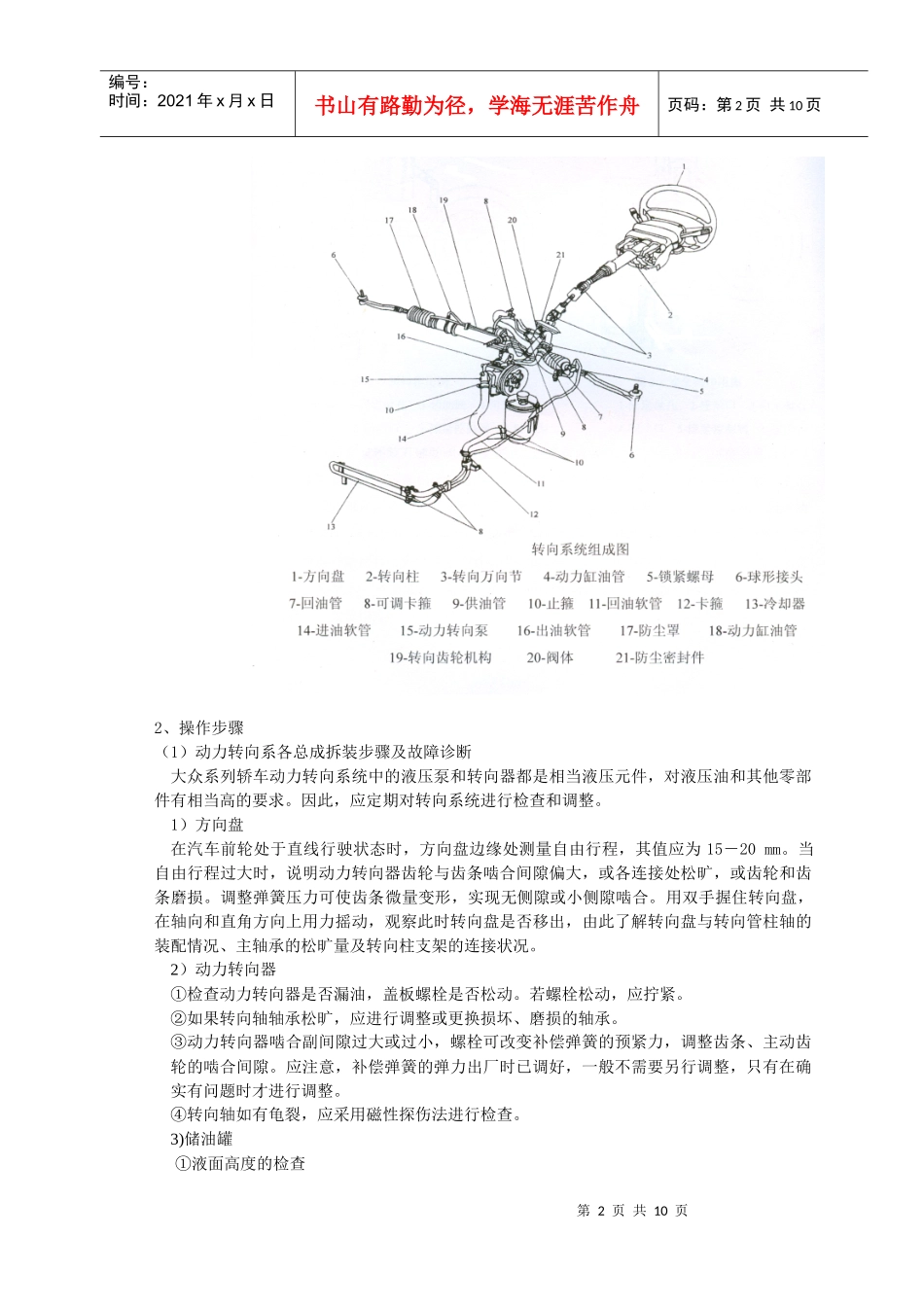

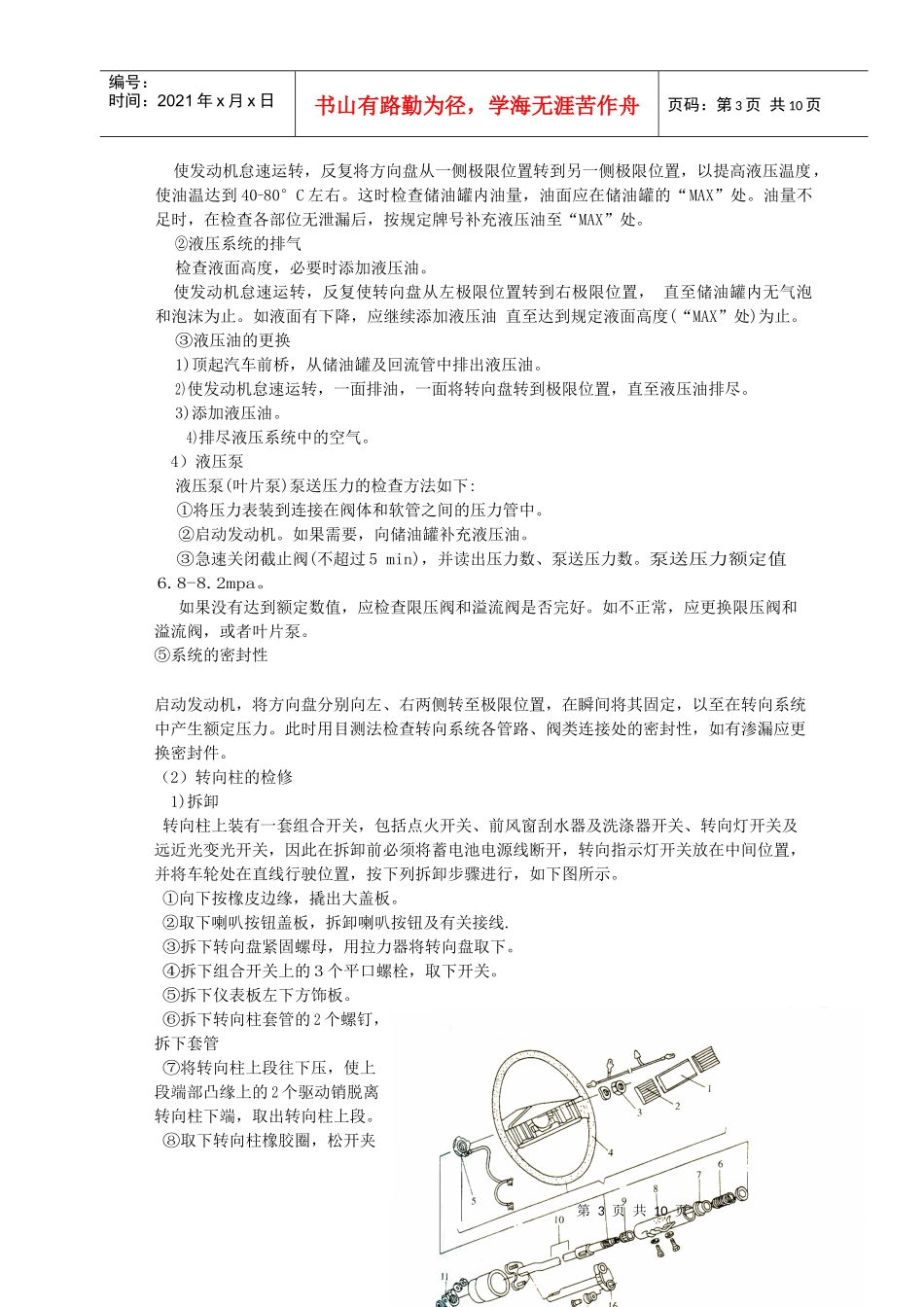

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页实训十四动力转向系的结构认识与故障诊断一、实训内容与目的1.掌握动力转向系的结构。2.掌握动力转向总成的拆装步骤。3.掌握动力转向系的故障现象及排除方法二、实训仪器设备1.桑塔纳轿车。2.常用工具。3.套筒扳手。4.拉力器。三、实训内容与操作步骤1．实训内容动力转向系统零部件的布置、结构及拆装检修。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页2、操作步骤（1）动力转向系各总成拆装步骤及故障诊断大众系列轿车动力转向系统中的液压泵和转向器都是相当液压元件，对液压油和其他零部件有相当高的要求。因此，应定期对转向系统进行检查和调整。1）方向盘在汽车前轮处于直线行驶状态时，方向盘边缘处测量自由行程，其值应为15－20mm。当自由行程过大时，说明动力转向器齿轮与齿条啮合间隙偏大，或各连接处松旷，或齿轮和齿条磨损。调整弹簧压力可使齿条微量变形，实现无侧隙或小侧隙啮合。用双手握住转向盘，在轴向和直角方向上用力摇动，观察此时转向盘是否移出，由此了解转向盘与转向管柱轴的装配情况、主轴承的松旷量及转向柱支架的连接状况。2）动力转向器①检查动力转向器是否漏油，盖板螺栓是否松动。若螺栓松动，应拧紧。②如果转向轴轴承松旷，应进行调整或更换损坏、磨损的轴承。③动力转向器啮合副间隙过大或过小，螺栓可改变补偿弹簧的预紧力，调整齿条、主动齿轮的啮合间隙。应注意，补偿弹簧的弹力出厂时已调好，一般不需要另行调整，只有在确实有问题时才进行调整。④转向轴如有龟裂，应采用磁性探伤法进行检查。3)储油罐①液面高度的检查第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页使发动机怠速运转，反复将方向盘从一侧极限位置转到另一侧极限位置，以提高液压温度，使油温达到40-80°C左右。这时检查储油罐内油量，油面应在储油罐的“MAX”处。油量不足时，在检查各部位无泄漏后，按规定牌号补充液压油至“MAX”处。②液压系统的排气检查液面高度，必要时添加液压油。使发动机怠速运转，反复使转向盘从左极限位置转到右极限位置，直至储油罐内无气泡和泡沫为止。如液面有下降，应继续添加液压油直至达到规定液面高度(“MAX”处)为止。③液压油的更换1)顶起汽车前桥，从储油罐及回流管中排出液压油。2)使发动机怠速运转，一面排油，一面将转向盘转到极限位置，直至液压油排尽。3)添加液压油。4)排尽液压系统中的空气。4）液压泵液压泵(叶片泵)泵送压力的检查方法如下:①将压力表装到连接在阀体和软管之间的压力管中。②启动发动机。如果需要，向储油罐补充液压油。③急速关闭截止阀(不超过5min)，并读出压力数、泵送压力数。泵送压力额定值6.8-8.2mpa。如果没有达到额定数值，应检查限压阀和溢流阀是否完好。如不正常，应更换限压阀和溢流阀，或者叶片泵。⑤系统的密封性启动发动机，将方向盘分别向左、右两侧转至极限位置，在瞬间将其固定，以至在转向系统中产生额定压力。此时用目测法检查转向系统各管路、阀类连接处的密封性，如有渗漏应更换密封件。（2）转向柱的检修1)拆卸转向柱上装有一套组合开关，包括点火开关、前风窗刮水器及洗涤器开关、转向灯开关及远近光变光开关，因此在拆卸前必须将蓄电池电源线断开，转向指示灯开关放在中间位置，并将车轮处在直线行驶位置，按下列拆卸步骤进行，如下图所示。①向下按橡皮边缘，撬出大盖板。②取下喇叭按钮盖板，拆卸喇叭按钮及有关接线.③拆下转向盘紧固螺母，用拉力器将转向盘取下。④拆下组合开关上的3个平口螺栓，取下开关。⑤拆下仪表板左下方饰板。⑥拆下转向柱套管的2个螺钉，拆下套管⑦将转向柱上段往下压，使上段端部凸缘上的2个驱动销脱离转向柱下端，取出转向柱上段。⑧取下转向柱橡胶圈，松开夹第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页紧箍的紧固螺栓，拆下转向柱下段。⑨用水泵钳旋转卸下弹簧垫圈，卸下左边的内六角螺栓，拧出右边的开...
