建筑给排水工程施工方案.(34页)VIP免费

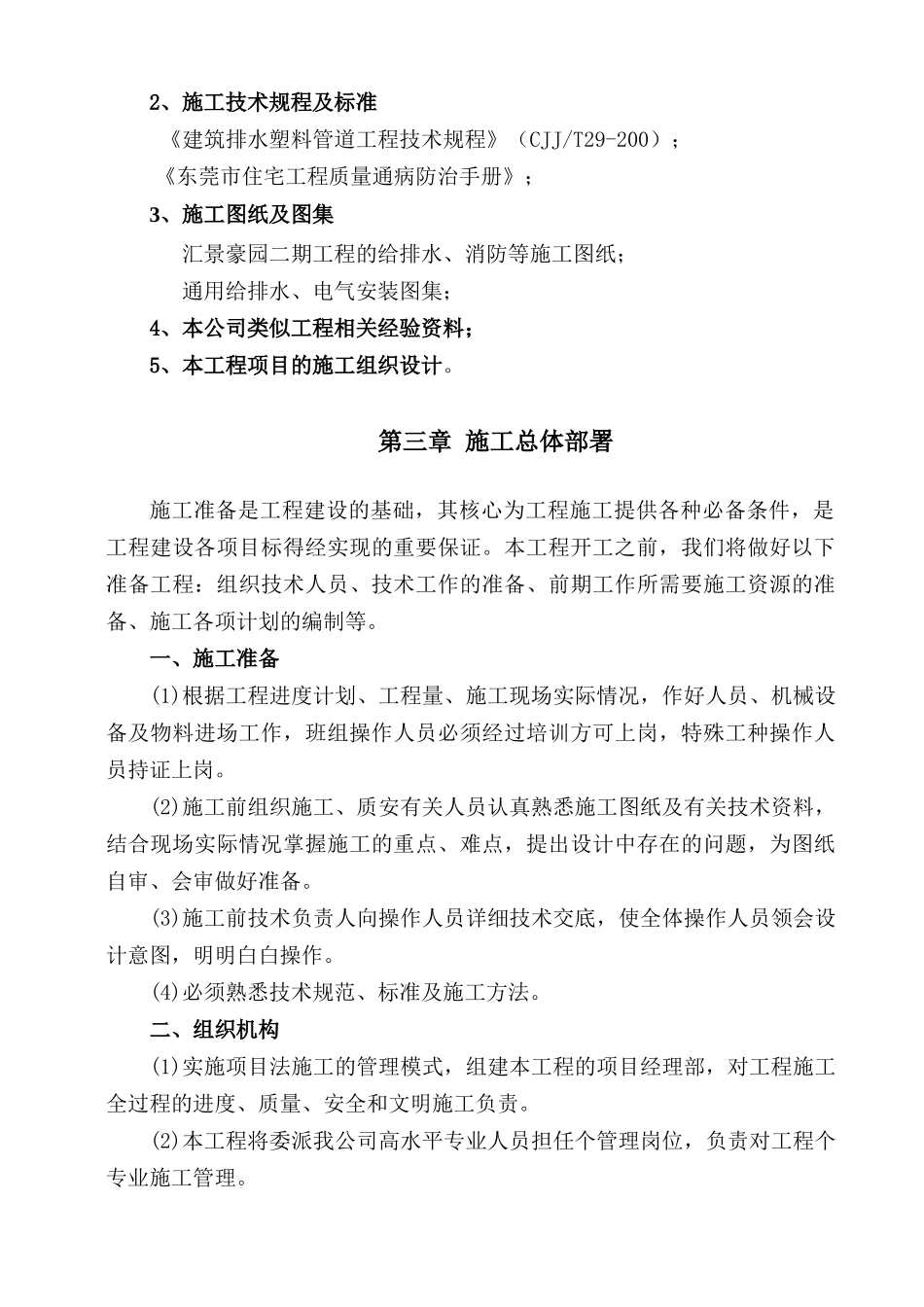

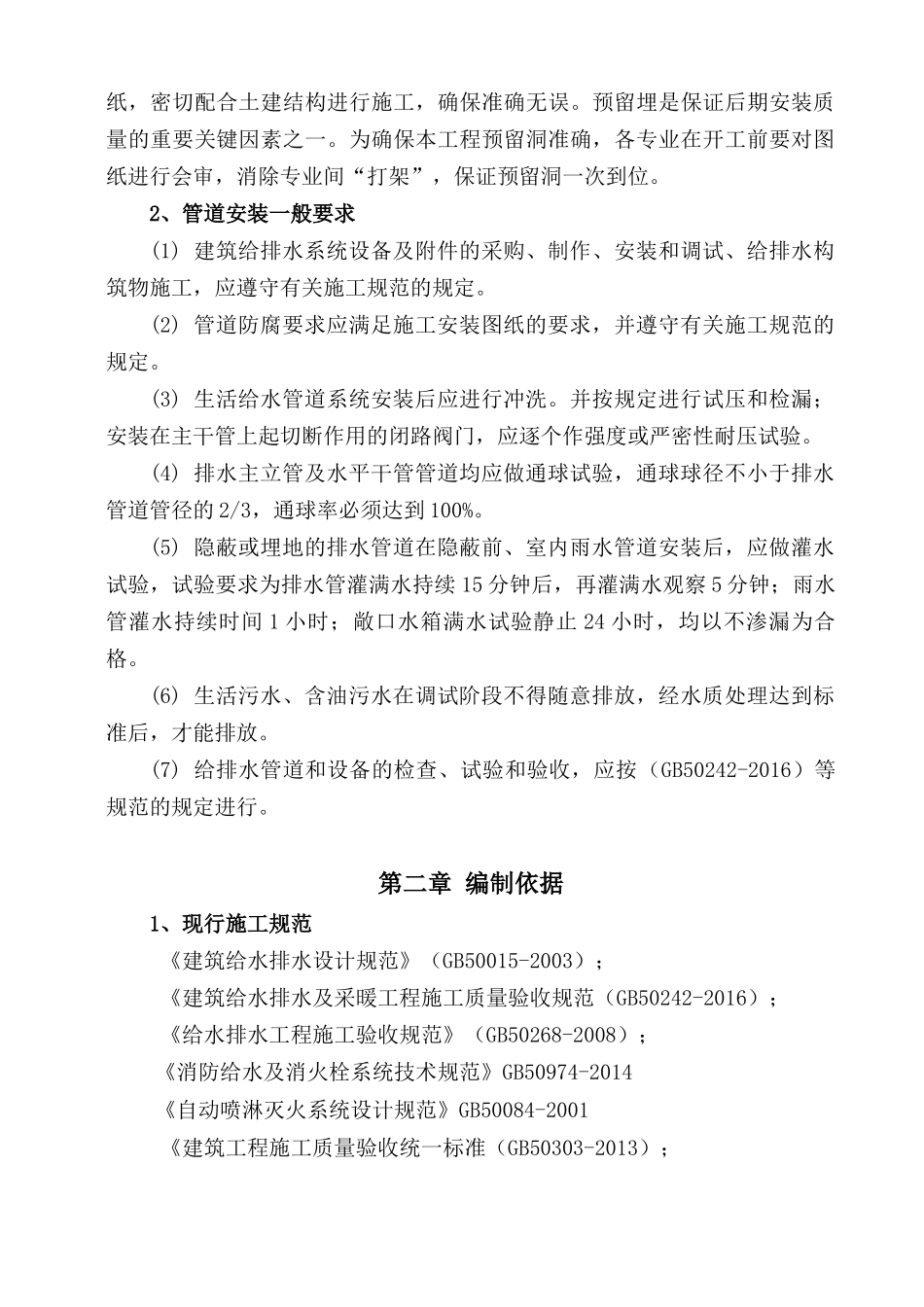

汇景豪园（二期）给排水安装工程施工方案第一章工程概况一、工程总概况工程名称：汇景豪园（二期）39-46栋、49-50栋工程地点：东莞市常平镇还珠沥村太和路。建设单位：东莞市凯联物业发展有限公司。设计单位：广东华方建筑设计有限公司。监理单位：广州筑正工程建设管理有限公司。施工单位：广东永盛建筑工程有限公司。本工程总建筑面积93158.34平方米，由39~46栋、49~50栋组成(其中49栋为垃圾房，50栋为地下室)，小区最高建筑为41栋25层，高位消防水箱设于41栋屋顶，水箱底标高为82.5m。地下室一层，属Ⅰ类地下车库及设备用房（部分战时人防区）。二、建筑给排水工程概况1、生活给水系统1~3层由小区市政生活给水管网直供,市政水压约为0.35Mpa，4~13层由小区水泵房中区变频加压泵组供水，14~25由高区变频加压泵组供水。户内给水支管采用PP-R给水管，热熔连接；户外埋地给水管采用钢丝缠绕HDPE塑料复合管，电熔连接。2、排水系统室外排水体制为雨污分流，住宅内为污废分流，污水经化糞池处理后排入小区废水管网。室内排水支管采用硬质聚氯乙烯UPVC管，室外为HDPE双壁波纹管。三、施工平面布置施工平面布置图附后四、施工要求和技术保证条件1、安装工程的特点本工程需要预留预埋的管线和预埋件多、面广，施工时必须认真核对图纸，密切配合土建结构进行施工，确保准确无误。预留埋是保证后期安装质量的重要关键因素之一。为确保本工程预留洞准确，各专业在开工前要对图纸进行会审，消除专业间“打架”，保证预留洞一次到位。2、管道安装一般要求(1)建筑给排水系统设备及附件的采购、制作、安装和调试、给排水构筑物施工，应遵守有关施工规范的规定。(2)管道防腐要求应满足施工安装图纸的要求，并遵守有关施工规范的规定。(3)生活给水管道系统安装后应进行冲洗。并按规定进行试压和检漏；安装在主干管上起切断作用的闭路阀门，应逐个作强度或严密性耐压试验。(4)排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。(5)隐蔽或埋地的排水管道在隐蔽前、室内雨水管道安装后，应做灌水试验，试验要求为排水管灌满水持续15分钟后，再灌满水观察5分钟；雨水管灌水持续时间1小时；敞口水箱满水试验静止24小时，均以不渗漏为合格。(6)生活污水、含油污水在调试阶段不得随意排放，经水质处理达到标准后，才能排放。(7)给排水管道和设备的检查、试验和验收，应按（GB50242-2016）等规范的规定进行。第二章编制依据1、现行施工规范《建筑给水排水设计规范》（GB50015-2003）；《建筑给水排水及采暖工程施工质量验收规范（GB50242-2016）；《给水排水工程施工验收规范》（GB50268-2008）；《消防给水及消火栓系统技术规范》GB50974-2014《自动喷淋灭火系统设计规范》GB50084-2001《建筑工程施工质量验收统一标准（GB50303-2013）；2、施工技术规程及标准《建筑排水塑料管道工程技术规程》（CJJ/T29-200）；《东莞市住宅工程质量通病防治手册》；3、施工图纸及图集汇景豪园二期工程的给排水、消防等施工图纸；通用给排水、电气安装图集；4、本公司类似工程相关经验资料；5、本工程项目的施工组织设计。第三章施工总体部署施工准备是工程建设的基础，其核心为工程施工提供各种必备条件，是工程建设各项目标得经实现的重要保证。本工程开工之前，我们将做好以下准备工程：组织技术人员、技术工作的准备、前期工作所需要施工资源的准备、施工各项计划的编制等。一、施工准备(1)根据工程进度计划、工程量、施工现场实际情况，作好人员、机械设备及物料进场工作，班组操作人员必须经过培训方可上岗，特殊工种操作人员持证上岗。(2)施工前组织施工、质安有关人员认真熟悉施工图纸及有关技术资料，结合现场实际情况掌握施工的重点、难点，提出设计中存在的问题，为图纸自审、会审做好准备。(3)施工前技术负责人向操作人员详细技术交底，使全体操作人员领会设计意图，明明白白操作。(4)必须熟悉技术规范、标准及施工方法。二、组织机构(1)实施项目法施工的管理模式，组建本工程的项目经理部，对工程施工全过程的进度、质量、安全和文明施工负责。(2)本工程将委...
