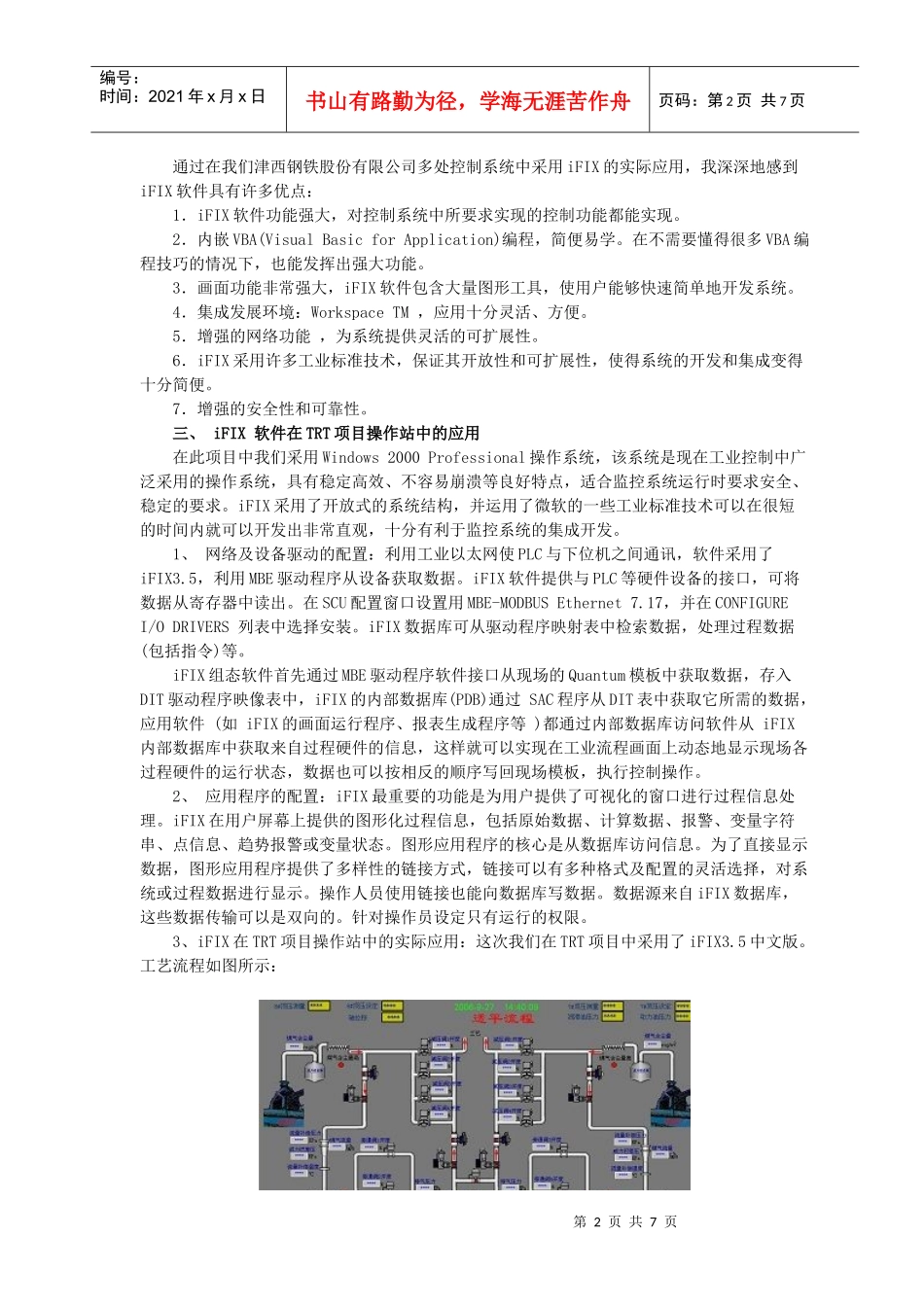

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页利用GEFanuciFIX完成对TRT发电项目操作站的设计与制作一、引言现代高炉炉顶压力高达0.15-0.25MPa，炉顶煤气中存有大量势能。高炉煤气余压能量回收透平发电装置（Blast-FurnaceTopPressureRecoveryTurbineUnit），简称TRT，就是利用高炉炉顶的余压余热，将高炉煤气导入透平膨胀机作功，驱动发电机发电的一种能量回收装置。河北津西钢铁股份有限公司是首家采用陕西鼓风机（集团）公司生产的共用型一托二TRT发电机组的企业，自2005年8月1日投入运行以来，机组运行稳定，经济效益明显，达到了预期的设计效果。津西所用的共用型一托二TRT发电装置由透平主机系统、高低压发配电系统、润滑油系统、液压伺服控制系统、给排水系统、大型阀门系统、氮气密封系统、自动控制系统八大部分组成。TRT发电装置如图所示：二、GEFanuciFIX软件的特点第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页通过在我们津西钢铁股份有限公司多处控制系统中采用iFIX的实际应用，我深深地感到iFIX软件具有许多优点：1．iFIX软件功能强大，对控制系统中所要求实现的控制功能都能实现。2．内嵌VBA(VisualBasicforApplication)编程，简便易学。在不需要懂得很多VBA编程技巧的情况下，也能发挥出强大功能。3．画面功能非常强大，iFIX软件包含大量图形工具，使用户能够快速简单地开发系统。4．集成发展环境：WorkspaceTM，应用十分灵活、方便。5．增强的网络功能，为系统提供灵活的可扩展性。6．iFIX采用许多工业标准技术，保证其开放性和可扩展性，使得系统的开发和集成变得十分简便。7．增强的安全性和可靠性。三、iFIX软件在TRT项目操作站中的应用在此项目中我们采用Windows2000Professional操作系统，该系统是现在工业控制中广泛采用的操作系统，具有稳定高效、不容易崩溃等良好特点，适合监控系统运行时要求安全、稳定的要求。iFIX采用了开放式的系统结构，并运用了微软的一些工业标准技术可以在很短的时间内就可以开发出非常直观，十分有利于监控系统的集成开发。1、网络及设备驱动的配置：利用工业以太网使PLC与下位机之间通讯，软件采用了iFIX3.5，利用MBE驱动程序从设备获取数据。iFIX软件提供与PLC等硬件设备的接口，可将数据从寄存器中读出。在SCU配置窗口设置用MBE-MODBUSEthernet7.17，并在CONFIGUREI/ODRIVERS列表中选择安装。iFIX数据库可从驱动程序映射表中检索数据，处理过程数据(包括指令)等。iFIX组态软件首先通过MBE驱动程序软件接口从现场的Quantum模板中获取数据，存入DIT驱动程序映像表中，iFIX的内部数据库(PDB)通过SAC程序从DIT表中获取它所需的数据，应用软件(如iFIX的画面运行程序、报表生成程序等)都通过内部数据库访问软件从iFIX内部数据库中获取来自过程硬件的信息，这样就可以实现在工业流程画面上动态地显示现场各过程硬件的运行状态，数据也可以按相反的顺序写回现场模板，执行控制操作。2、应用程序的配置：iFIX最重要的功能是为用户提供了可视化的窗口进行过程信息处理。iFIX在用户屏幕上提供的图形化过程信息，包括原始数据、计算数据、报警、变量字符串、点信息、趋势报警或变量状态。图形应用程序的核心是从数据库访问信息。为了直接显示数据，图形应用程序提供了多样性的链接方式，链接可以有多种格式及配置的灵活选择，对系统或过程数据进行显示。操作人员使用链接也能向数据库写数据。数据源来自iFIX数据库，这些数据传输可以是双向的。针对操作员设定只有运行的权限。3、iFIX在TRT项目操作站中的实际应用：这次我们在TRT项目中采用了iFIX3.5中文版。工艺流程如图所示：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页高炉煤气经过重力除尘器、布袋除尘器、入口蝶阀等阀门后进入透平机入口，通过导流器使气体转成轴向进入叶栅，气体在静叶和动叶栅组成的流道中不断膨胀做功，压力和温度逐级降低，并转化为动能作用于转子，使之旋转，转子通过联轴器带动发电，从透平机出来的煤气进入减压阀组...
