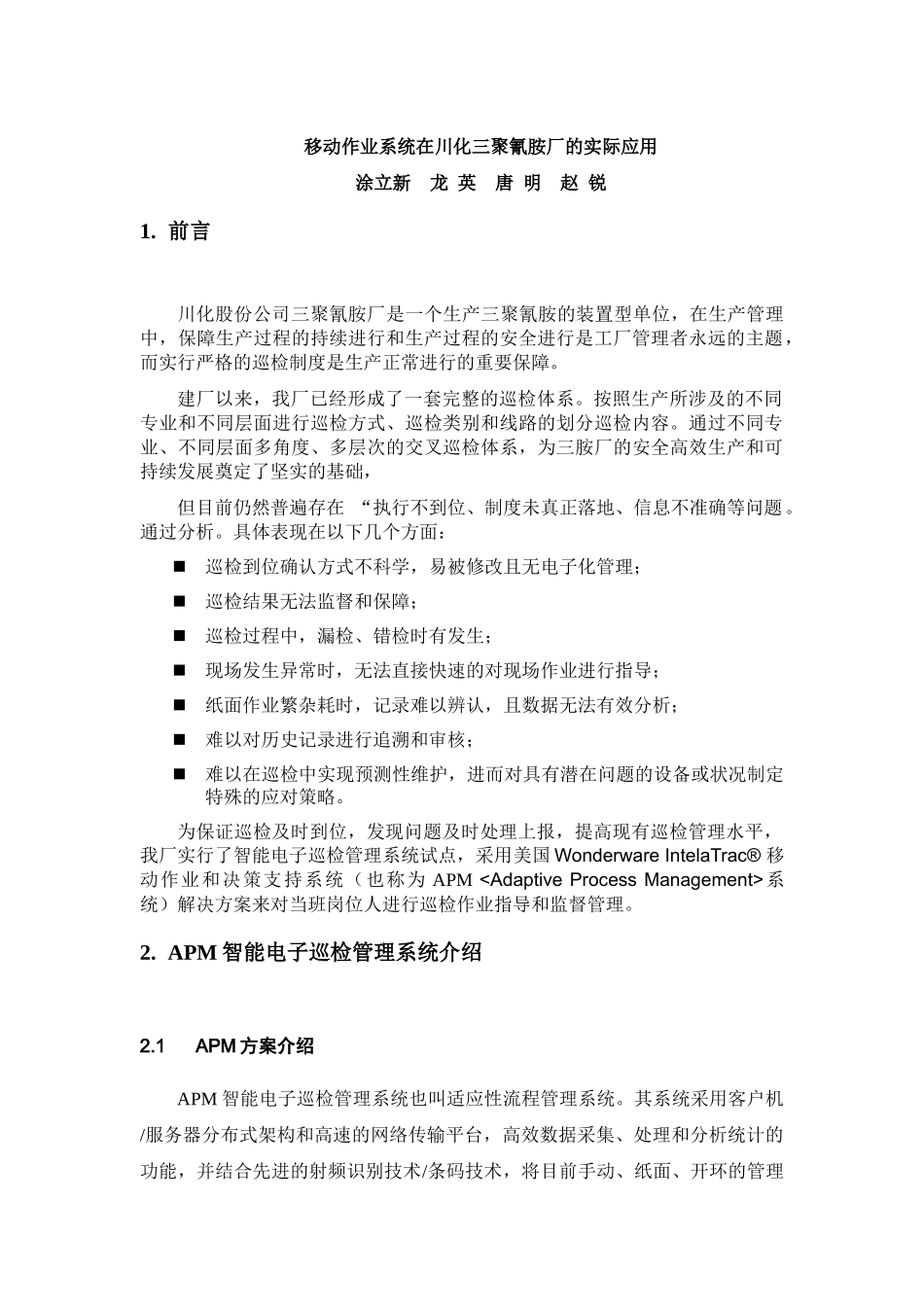

移动作业系统在川化三聚氰胺厂的实际应用涂立新龙英唐明赵锐1.前言川化股份公司三聚氰胺厂是一个生产三聚氰胺的装置型单位，在生产管理中，保障生产过程的持续进行和生产过程的安全进行是工厂管理者永远的主题，而实行严格的巡检制度是生产正常进行的重要保障。建厂以来，我厂已经形成了一套完整的巡检体系。按照生产所涉及的不同专业和不同层面进行巡检方式、巡检类别和线路的划分巡检内容。通过不同专业、不同层面多角度、多层次的交叉巡检体系，为三胺厂的安全高效生产和可持续发展奠定了坚实的基础，但目前仍然普遍存在“执行不到位、制度未真正落地、信息不准确等问题。通过分析。具体表现在以下几个方面：巡检到位确认方式不科学，易被修改且无电子化管理；巡检结果无法监督和保障；巡检过程中，漏检、错检时有发生；现场发生异常时，无法直接快速的对现场作业进行指导；纸面作业繁杂耗时，记录难以辨认，且数据无法有效分析；难以对历史记录进行追溯和审核；难以在巡检中实现预测性维护，进而对具有潜在问题的设备或状况制定特殊的应对策略。为保证巡检及时到位，发现问题及时处理上报，提高现有巡检管理水平，我厂实行了智能电子巡检管理系统试点，采用美国WonderwareIntelaTrac®移动作业和决策支持系统（也称为APM系统）解决方案来对当班岗位人进行巡检作业指导和监督管理。2.APM智能电子巡检管理系统介绍2.1APM方案介绍APM智能电子巡检管理系统也叫适应性流程管理系统。其系统采用客户机/服务器分布式架构和高速的网络传输平台，高效数据采集、处理和分析统计的功能，并结合先进的射频识别技术/条码技术，将目前手动、纸面、开环的管理流程改造成自动、连续、闭环的运作模式，实现企业、工厂建立完善巡检体系的初衷。APM智能电子巡检管理系统是一种非接触式巡检系统：巡检器（采用工业级掌上电脑）通过扫描安装在现场各个关键位置的信息点进行巡检人员到位确认（目前采用的是工业条形码，也可以使用RFID射频识别标签）,并根据现场需要将信息点安装在巡检路线或设备上，巡检人员在对设备等进行巡查的同时用巡检器扫描安装在该处的信息点，巡检器便可记录下该信息点的资产代码及扫描时间，此记录将成为巡检员何时到达该地巡查的依据。并且，巡检人员必需要到位扫描后方可继续执行下一步任务，这样可以确保人员到位，提高对巡检执行力度的监督。巡检过程中，系统会自动记录巡检人员的每一步操作，若发现异常状况，系统会自动提示巡检人员采取最佳处理步骤和方法。巡检完成后，通过现场的无线网络或有线网络，将巡检器中记录的所有巡检信息传送到巡检管理软件系统中，管理人员和技术人员通过计算机可清晰看到巡检员巡检过的设备、路线及每一步巡检的内容，并提示出漏检、误点信息。系统管理软件可根据查看者的需求方便的统计巡检的正点率,误点率,漏检次数等各种信息。该系统的优点是：信息点（工业条形码或RFID射频识别标签）无需布线，安装设置灵活方便，并可适应各种恶劣环境；巡检器离线式使用,坚固耐用，并且采用智能操作系统，后期功能扩展和二次开发非常方便；系统管理软件智能化操作、功能强大，可根据用户需要呈现各种巡检信息。同时，所有巡检数据可以通过网络的方式实现数据共享，实现基于Web的网络化查询。整个系统不需要复杂的施工，部署简单、易于扩充。在管理层面，将巡检所覆盖的工艺、设备、电气、仪表的实际信息结合到管理系统中，为公司的生产运作、设备维护及其他企业相关应用发挥最大的作用。2.2系统架构APM系统系统架构示意图如下：图2-2系统架构示意图3.应用状况3.1系统组件说明三聚氰胺厂下设三个化工车间和机械、电气、仪表专业，目前APM系统在四车间的第四套和第五套装置上进行试点，采用无线远程通讯数据传输方式。本电子巡检系统由巡检器、信息点、外接设备、服务器、客户端组成。（1）巡检器这是一种电子标签扫描和数据采集存储设备，采用工业级掌上电脑（坚固耐用，防水、防尘、防爆设计），操作系统为WindowsMobile5.0，用于记录巡检人员信息、巡检内容、巡检时间及其他各种巡检过程数据。（2）信...
