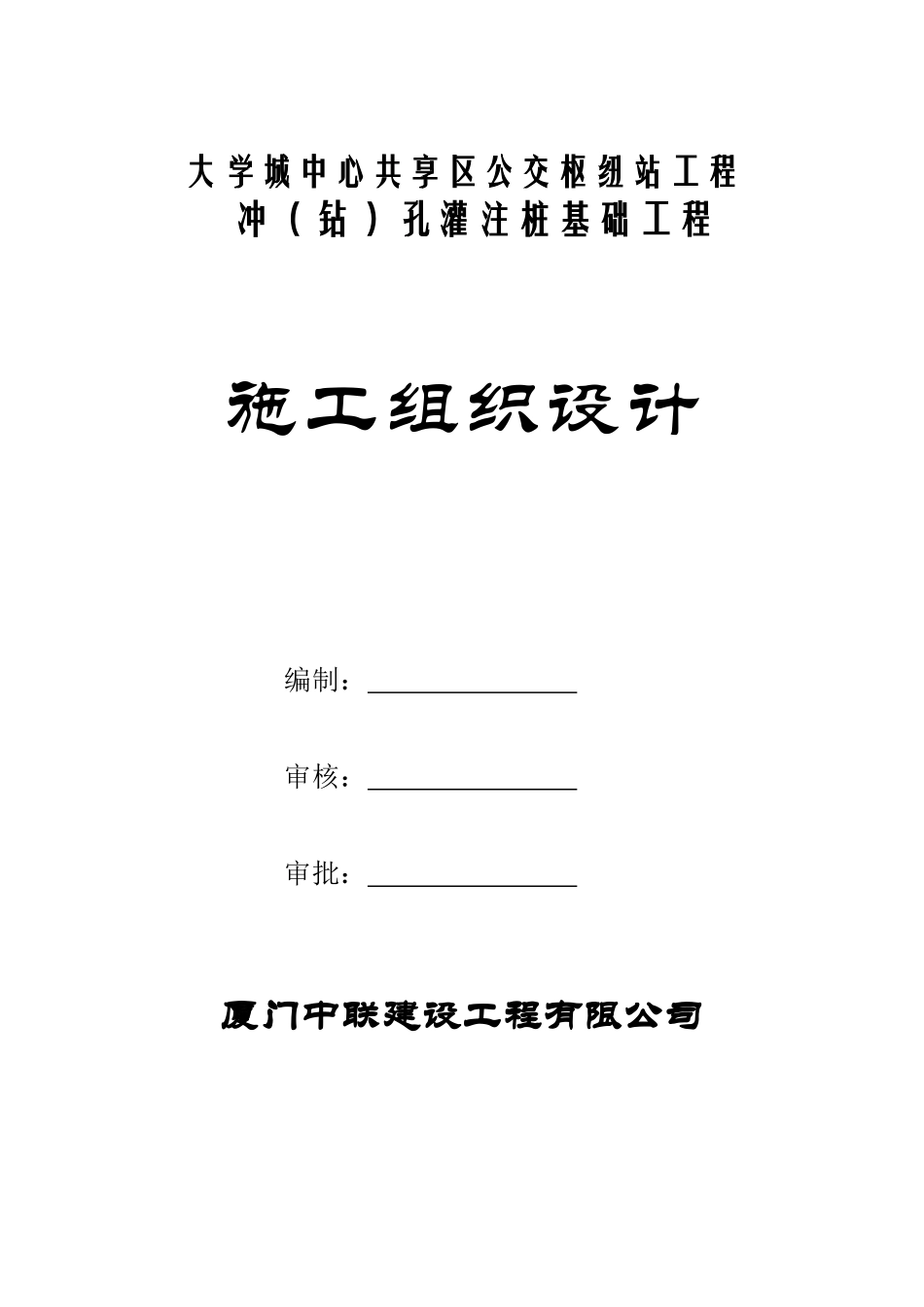

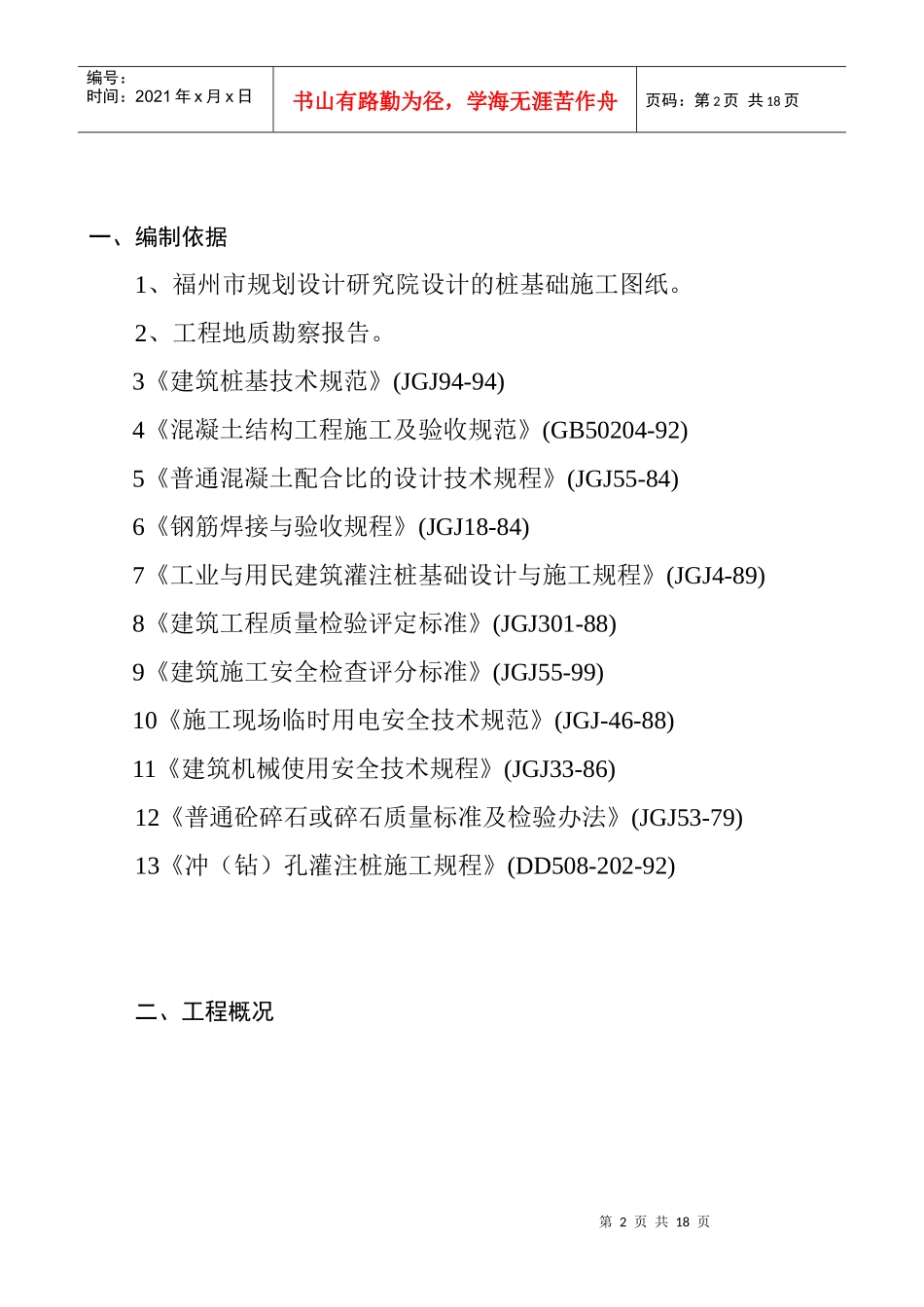

大学城中心共享区公交枢纽站工程冲（钻）孔灌注桩基础工程施工组织设计编制：审核：审批：厦门中联建设工程有限公司施工方案报审表工程名称福州市大学城中心共享区公交枢纽站工程施工单位厦门中联建设工程有限公司编制单位现报上钻（冲）孔灌注桩工程施工方案文件，请予以审查。主编编制人工程项目部/专业分包施工单位（盖章）技术负责人审核单位总承包单位审核意见：年月日总承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论：□同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期：总监理工程师日期：第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页一、编制依据1、福州市规划设计研究院设计的桩基础施工图纸。2、工程地质勘察报告。3《建筑桩基技术规范》(JGJ94-94)4《混凝土结构工程施工及验收规范》(GB50204-92)5《普通混凝土配合比的设计技术规程》(JGJ55-84)6《钢筋焊接与验收规程》(JGJ18-84)7《工业与用民建筑灌注桩基础设计与施工规程》(JGJ4-89)8《建筑工程质量检验评定标准》(JGJ301-88)9《建筑施工安全检查评分标准》(JGJ55-99)10《施工现场临时用电安全技术规范》(JGJ-46-88)11《建筑机械使用安全技术规程》(JGJ33-86)12《普通砼碎石或碎石质量标准及检验办法》(JGJ53-79)13《冲（钻）孔灌注桩施工规程》(DD508-202-92)二、工程概况第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页三、场地地质简述：序号地层名称厚度备注1素填土0.00～0.62粉质粘土0.6-2.63中细砂2.6-15.74粘土15.7-19.75淤泥质土19.7-31.36卵石31.3-37.57残积粘性土37.6-43.48砂土状强风化辉绿岩37.5-45.69碎块状强风化辉绿岩45-52.4建设单位福州市公共交通集团有限责任公司设计单位福州市规划设计研究院勘察单位福州市勘测院监理单位福建联审工程管理咨询有限公司施工单位厦门中联建设工程有限公司工程名称福州市大学城中心共享区公交枢纽站工程第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页10中风化辉绿岩48.9-54.3四、结构概况一览表桩径(mm)Ф700Ф800砼等级水下C30单桩承载力设计值(KN)41505140主筋数量11φ1613φ16设计桩数(根)567工程质量：合格工期要求：27日历天五、项目经理部组织及劳动力组织计划劳动力组织计划及岗位职责序号岗位人员职责1项目经理何喜旺全面领导施工，抓好现场管理工作，是质量、安全文明施工直接责任人。2技术负责陈雪青工程施工技术、安全生产、施工质量的技术责任人。3施工员何文光实施施工组织设计方案，调度各工序的衔接：第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页负责质量管理等制度的实施；负责基准点的复检，轴线桩位放样和检查工作。4质检员胡建平负责各工序：桩位、设备安装、成孔质量、钢筋质量、砼灌注最等检查监督指导，负责质量管理制度的实施：进场材料送检。5安全员洪艺华组织对工序的安全检查，督促劳保安全护用品的正确使用，电气设备明文全使用，完善安全设施，实施有关安全管理制度，按时申报有关安全资料报表。是工地安全负责人。六、施工准备工作：根据现场情况和桩位分布情况、工期要求，试桩拟采用ZZ－3冲钻孔桩3台套进行施打。1、资料：《福州市大学城中心共享区公交枢纽站工程》工程桩设计图纸，地质勘察报告有关操作规程、施工及验收规范。2、组织项目部成员学习图纸、地质资料，并进行图纸会审和试成孔，从而熟悉本工程场地内地层情况特征及各项物理性能，水文地质情况，熟悉图纸设计意图及有关规范。3、对各种建材进行见证取样送检。4、桩基轴线、标高确定并引测完毕，经过监理、甲方复核办理签证手续。5、“三通一平”施工用电、用水进行合理布设；场地上可能存在一些地下障碍物未破除，待施工中边施工，边破除。6、按公司要求搭设好临时搭设。7、成立精干的施工班组，并对各班组进行三级安全教育和技术交底。8、建立各项管理制度，做到有章可循。第6页共18页第5页共18页编号：时间：2021年x月x日书...
