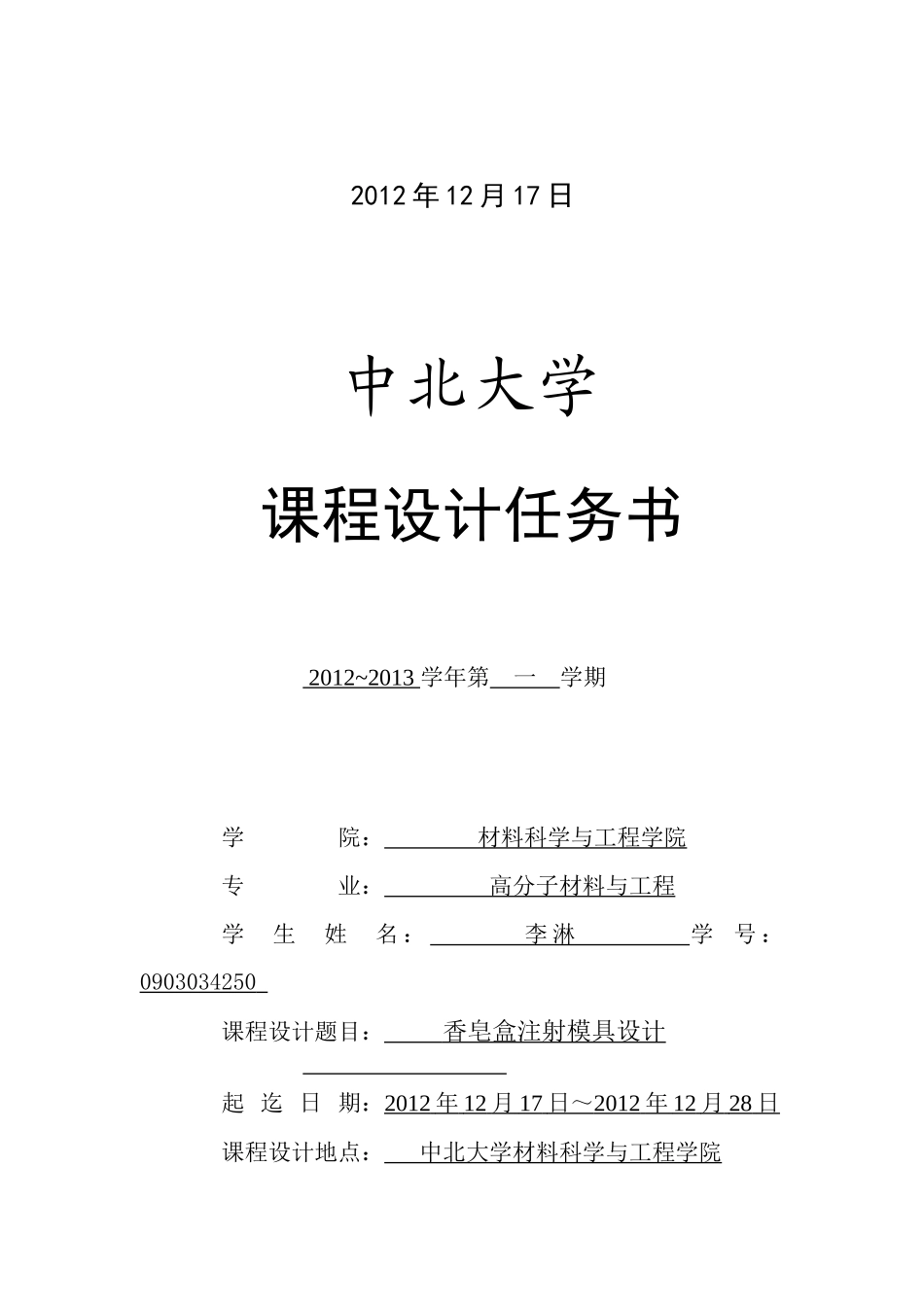

中北大学课程设计说明书学生姓名：李淋学号：0903034250学院：材料科学与工程学院专业：高分子材料与工程题目：香皂盒注射模具设计指导教师：王文生付一政职称:副教授讲师2012年12月17日中北大学课程设计任务书2012~2013学年第一学期学院：材料科学与工程学院专业：高分子材料与工程学生姓名：李淋学号：0903034250课程设计题目：香皂盒注射模具设计起迄日期：2012年12月17日～2012年12月28日课程设计地点：中北大学材料科学与工程学院指导教师：王文生付一政系主任：李迎春下达任务书日期:2012年12月17日课程设计任务书1．设计目的：通过塑料成型模具课程设计，强化学生课堂上学习到的塑料注射模具的知识，加深学生对注射模具动作原理的理解，培养学生独立设计注射模具的能力，使学生熟练掌握AutoCAD等绘图软件的应用，为学生以后的毕业设计和从事相关工作打下良好的基础。2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：自行设计一个符合要求的塑料制件以及成型该制件的注射模具。（1）对塑料制件的要求：①塑件形状应有利于成型时充模、排气、补缩，同时能使塑料制品达到高效、均匀冷却，具有一定的力学性能及使用价值；②设计塑料制件时应明确指出塑件的尺寸精度、粗糙度、斜度、圆角、螺纹、侧孔、嵌件等；③成型该塑件的注射模具必须满足下列条件之一：Ⅰ：成型模具应具有侧向抽芯机构；Ⅱ：成型模具应具有自动脱螺纹机构；Ⅲ：成型模具应具有点浇口凝料的自动脱出、顺序脱模、二级脱模等较为复杂的机构。（2）对成型模具的要求：所设计的模具能够高效地生产出外观和性能均符合使用要求的制品，模具结构合理，动作灵活，能够满足在使用时连续生产、高效率、自动化、操作简便的要求。3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：本次课程设计的工作内容包括以下几个部分：①塑料制件图纸一张，要求标注尺寸公差、粗糙度、技术要求以及所用原材料；②注射模具装配图（零号图纸）一张；③注射模具零件图至少四张，包括型腔零件图、型芯零件图、模板的零件图、杆件的零件图；④注射模具结构计算说明书一本。注：以上各项内容均要求打印。课程设计任务书4．主要参考文献：[1]申开智.塑料成型模具.北京：中国轻工业出版社，2003[2]宋玉恒.塑料注射模具设计实用手册.北京：航空工业出版社，1995[3]H.盖斯特罗.注射模设计108例.北京：国防工业出版社，2002[4]贾润礼.实用注塑模设计手册.北京：中国轻工业出版社，20005．设计成果形式及要求：本次课程设计的设计成果以模具设计图纸和模具设计说明书的形式提交。6．工作计划及进度：2012年12月17日~12月18日塑料制件设计2012年12月19日~12月20日模具结构计算及草图设计2012年12月21日~12月24日模具装配图的绘制2012年12月25日~12月26日模具零件图的绘制2012年12月27日模具设计计算说明书的撰写2012年12月28日答辩和成绩考核系主任审查意见：签字：2012年12月17日目录1绪论.........................................11.1设计背景及意义.........................................21.2塑料模具的种类和应用................................21.3本次设计塑料注射模具的主要工作内容.............32塑料注射模具的设计步骤和结构组成....................42.1塑料注射模具的设计要求.............................42.2塑料注射模具的设计步骤及内容.....................42.3塑料注射模具的结构组成和作用.....................53香皂盒塑料件..............................................63.1塑料件的结构和特点..................................63.2塑料件的材料..........................................73.3香皂盒塑料件的参数..............................84注射机的选用..............................................94.1选用注射机的方法和原则.............................94.2注射机的选用和参数..................................95塑料注射模具设计........................................125.1型腔数目和分布.......................................
