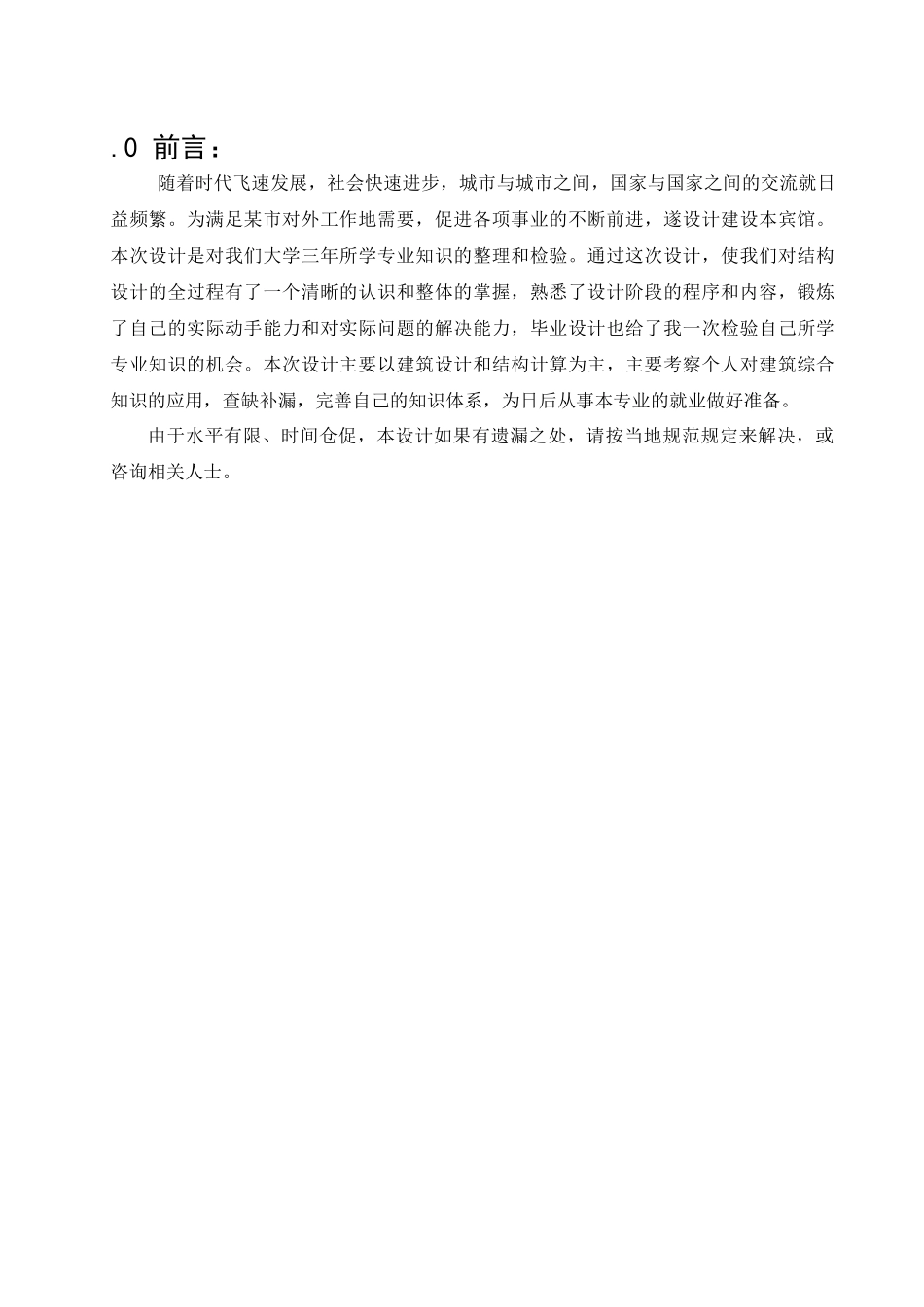

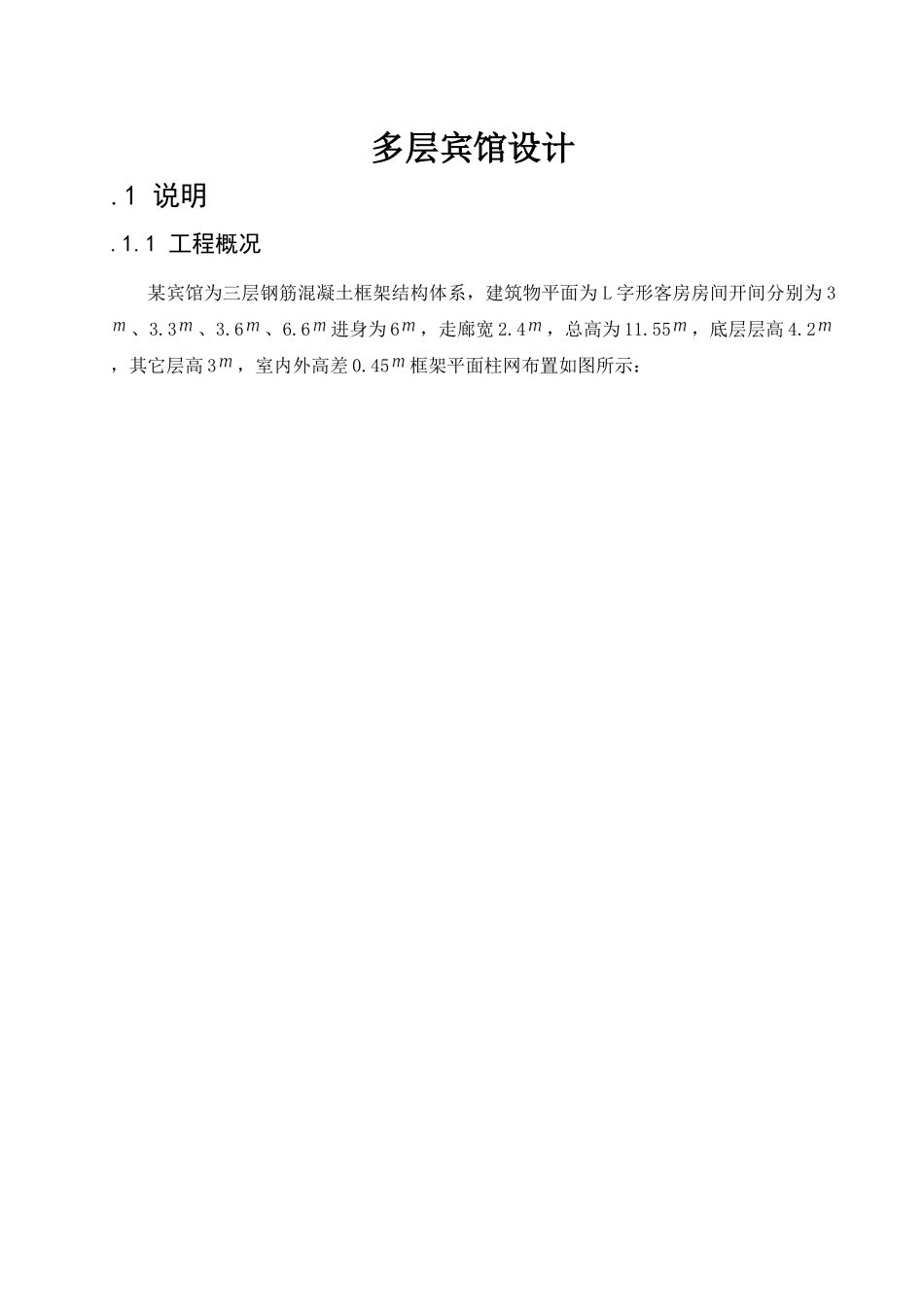

.0前言:随着时代飞速发展,社会快速进步,城市与城市之间,国家与国家之间的交流就日益频繁。为满足某市对外工作地需要,促进各项事业的不断前进,遂设计建设本宾馆。本次设计是对我们大学三年所学专业知识的整理和检验。通过这次设计,使我们对结构设计的全过程有了一个清晰的认识和整体的掌握,熟悉了设计阶段的程序和内容,锻炼了自己的实际动手能力和对实际问题的解决能力,毕业设计也给了我一次检验自己所学专业知识的机会。本次设计主要以建筑设计和结构计算为主,主要考察个人对建筑综合知识的应用,查缺补漏,完善自己的知识体系,为日后从事本专业的就业做好准备。由于水平有限、时间仓促,本设计如果有遗漏之处,请按当地规范规定来解决,或咨询相关人士。多层宾馆设计.1说明.1.1工程概况某宾馆为三层钢筋混凝土框架结构体系,建筑物平面为L字形客房房间开间分别为3、3.3、3.6、6.6进身为6,走廊宽2.4,总高为11.55,底层层高4.2,其它层高3,室内外高差0.45框架平面柱网布置如图所示:.1.1.1设计资料:1.东北地区:采暖建筑,采暖计算温度-162.土质:砂质黏土地基承载力=1803.土的冻结深度:1.254.正常地下水位:-5最高地下水位:-3.55.主导风向:夏季SE20冬季NW136.风速风速:夏季1.5冬季2.57.地土类别为Ⅱ类,地震烈度为7度8.屋面做法:5厚C20细石混凝土找坡层高聚物改性沥青防水卷材20厚1:3水泥砂浆找平层100厚苯板保温层20厚1:3水泥砂浆找平层120厚C25钢筋混凝土整浇层隔声纸板顶棚9.楼面做法:水磨石地面35厚C20细石混凝土120厚钢筋混凝土整浇层隔声纸板顶棚.1.1.2设计内容:1.确定梁柱截面尺寸及框架计算见图2.荷载计算3.框架竖向荷载作用下的内力分析4.计算梁、板、柱内力及配.2框架结构设计.2.1梁柱截面,梁跨度及柱距柱高的确定:.2.1.1初估截面尺寸1.预估梁截面尺寸:框架主梁的截面高度可由梁的跨度、支撑条件及荷载大小估算且()故框架主梁高取750主梁截面宽度且柱宽且则框架梁宽取300框架连系梁截面高度可按确定,宽度不宜小于高度的则连系梁高取600宽取2502.预估柱截面尺寸:柱截面高度(为层高)且则柱高取柱截面宽度且则:内柱截面尺寸取外柱截面尺寸取.2.2荷载计算:.2.2.1屋面荷载:吊顶0.12120厚C25钢筋混凝土整浇层20厚1:3水泥砂浆找平层100厚苯板保温层20厚1:3水泥砂浆找平层高聚物改性沥青防水卷材35厚C20细石混凝土找坡层合计.2.2.2楼面荷载:水磨石地面0.6535厚C20细石混凝土0.84120厚钢筋混凝土整浇层3.0隔声纸板顶棚0.12合计4.61.2.2.3框架横梁自重:框架横梁宽梁高则:框架梁自重为.2.2.4外纵墙及钢窗传至纵向框架梁及边柱上荷载标准值:钢窗纵墙粉刷连系梁自重合计10.81.2.2.5楼面及屋面的恒荷载:(作用于框架的恒荷载标准值)屋面:楼面:.2.2.6活荷载标准值:屋面:雪荷载0.25按不上人的承重钢筋混凝土屋面一般采取0.5,考虑维修荷载较大,可作0.2的增减,本处取0.7,两者不同时考虑,取较大值:即:楼面:按旅馆一栏取均布活荷载标准值为2.0则:.2.2.7风荷载不考虑;.2.2.8地震按7度设防;.2.2.9框架竖向荷载作用下的内力分析;1.作用在梁上的荷载设计值:恒荷载活荷载屋面:楼面:2.梁柱线刚度计算:根据梁、柱截面惯性矩及其长度可求得梁柱线刚度(),因为本框架梁采用相同的混凝土强度等级,故在计算相对线刚度时,不必算入值()再算出所有各杆的线刚度后,以其中某一值作为基准,再求出各杆的相对线刚度值:柱、柱、柱线刚度相同,柱与柱线刚度相同,各各横梁线刚度相同。令=1.00则可计算出各梁柱的线刚度。数据如图所示:.2.3框架内力计算所有荷载值均取用何在设计值(它等于何在标准值乘以相应的分项系数).2.3.1荷载作用下的内力计算及内力图恒荷载作用下的框架内力采用分层法计算由与屋面活荷载设计值于恒荷载设计值之比远小于1(6.47/48.61=0.13)楼面活荷载设计值与楼面恒荷载设计值之比也小于1(18.48/43.33=0.43),因此在设计时可将活荷载并入恒荷载一起计算。均布荷载作用下梁跨的固端弯矩为:(采用分层法计算:计算前先对二层以上各柱线刚度乘以0.9)各计算单元的计算过程及结果如下:.2.4.框架衡量配筋为方便施工,顶层屋...
