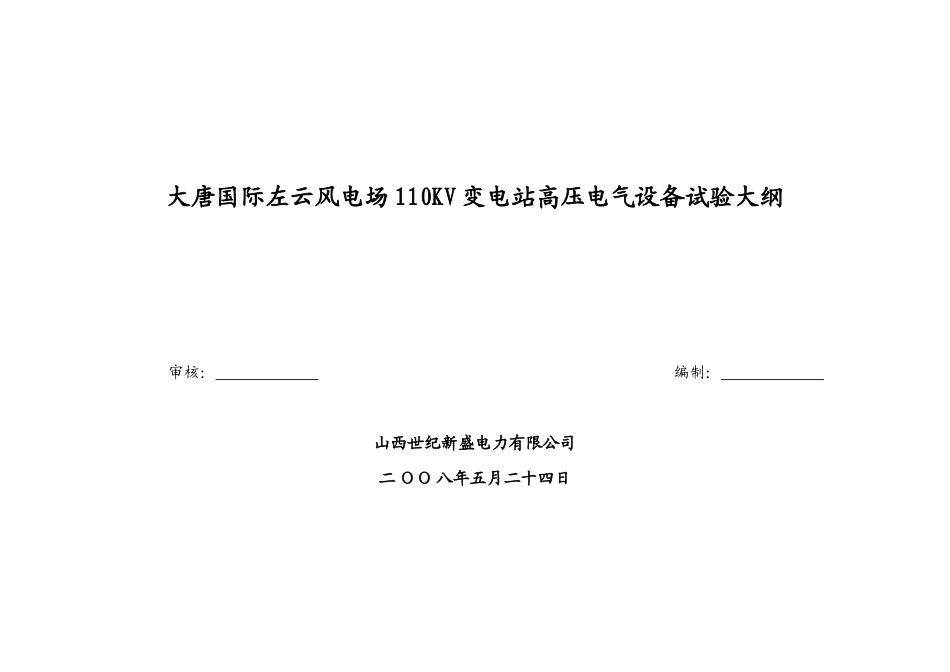

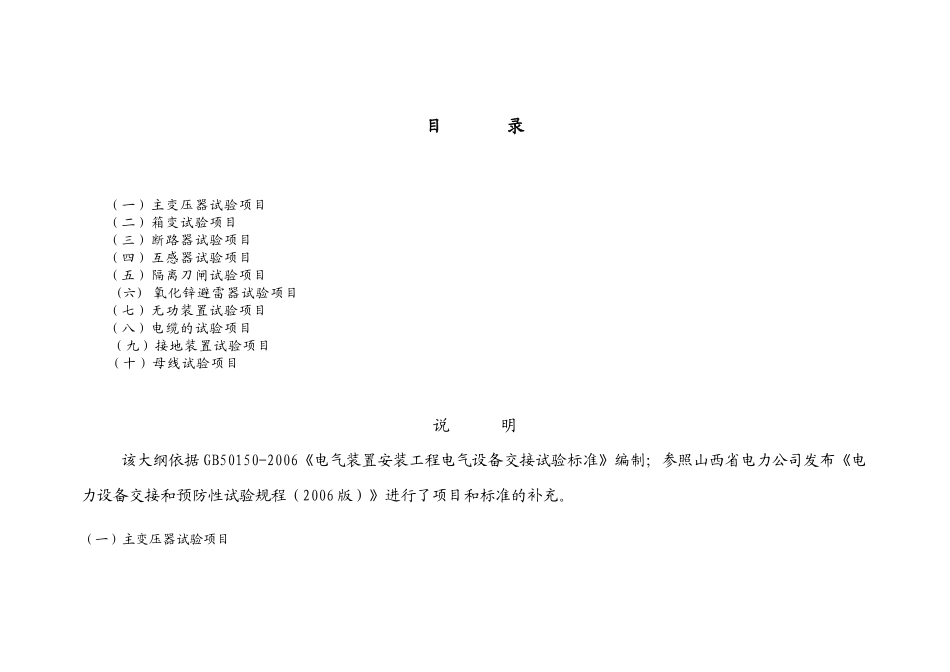

大唐国际左云风电场110KV变电站高压电气设备试验大纲审核：编制：山西世纪新盛电力有限公司二ОО八年五月二十四日目录（一）主变压器试验项目（二）箱变试验项目（三）断路器试验项目（四）互感器试验项目（五）隔离刀闸试验项目(六)氧化锌避雷器试验项目（七）无功装置试验项目（八）电缆的试验项目（九）接地装置试验项目（十）母线试验项目说明该大纲依据GB50150-2006《电气装置安装工程电气设备交接试验标准》编制；参照山西省电力公司发布《电力设备交接和预防性试验规程（2006版）》进行了项目和标准的补充。（一）主变压器试验项目（二）箱变试验项目序号设备名称试验项目试验标准备注1主变压器测量绕组连同套管的直流电阻。各相测得值的相互差值应小于平均值的2%；线间测的值相互差值应小于平均值的1%。检查所有分接头的变压比。与出厂铭牌数据相比较应无明显差别，且应符合变压比的规律；检查变压器的三相结线组别。必须与设计要求及铭牌上的标记和外壳上的相符。绕组连同套管的绝缘电阻。绕组连同套管的绝缘电阻不应低于出厂值的70%，在常温下吸收比值不应低于1.3。测量绕组连同套管的介质损耗角正切tgδ，电容量被测tgδ值不应大于出厂值的130%；电容值与出厂比较不相差±5%测量绕组连同套管的直流泄漏电流。泄漏电流在20℃时不得大于50μA绕组连同套管的交流耐压试验。35KV侧和110KV中性点进行交流试验测量铁芯绝缘的各夹件及铁芯接地线引出套管对外壳的绝缘电阻。采用2500V兆欧表测量，持续1min，应无闪络及击穿现象。电容套管的试验。电容式套管介质损耗不得大于0.7,绝缘油试验油中溶解气体色谱分析，氢≤20μl/l、乙炔无、总烃≤20μl/l；油中微水含量不应大于15ppm有载调压切换装置的检查和试验。测量限流电阻的电阻与产品厂数值相比，应无明显差异。额定电压下的冲击合闸试验。在额定电压下对变压器的冲击合闸试验，应进行5次，每次间隔时间宜为5min，无异常现象；冲击合闸宜在变压器高压侧进行；对中性点接地系统，试验时变压器中性点必须接地。检查相位。检查变压器的相位必须与电网相位一致。（三）断路器试验项目序号设备名称试验项目试验标准备注135kV变压器测量绕组连同套管的直流电阻。各相测得值的相互差值应小于平均值的4%；线间测的值相互差值应小于平均值的2%。检查所有分接头的变压比。与出厂铭牌数据相比较应无明显差别，且应符合变压比的规律；变压比值误差不得大于+0.5%测量绕组的绝缘电阻不得低于出厂值的70%检查变压器的三相结线组别。与铭牌上的标记相符。绕组交流耐压试验。高压侧交流耐压72KV1min序号设备名称试验项目试验标准备注1110KV六氟化硫断路器测量每相导电回路电阻110KV测量每相回路电阻不得大于厂标测量断路器的分、合时间应符合制造厂的出厂规定测量断路器的分、合速度应符合制造厂的出厂规定测量断路器分、合的同期性应符合制造厂的出厂规定测量断路器分、合闸线圈绝缘电阻及直流电阻应符合制造厂的出厂规定断路器操动机构的试验应符合制造厂的出厂规定测量断路器内SF6气体的微水含量不得大于150ppm密封试验检漏仪不应报警（四）互感器试验项目235kV真空断路器测量绝缘拉杆的绝缘电阻不得低于3000MΩ测量每相导电回路电阻不得大于60μΩ交流耐压试验施加交流85KV持续1min测量断路器分、合时间、速度应符合制造厂的出厂规定测量断路器主触头分、合闸的同期性应符合制造厂的出厂规定测量断路器真空度应符合制造厂的出厂规定序号设备名称试验项目试验标准备注1110kV电流互感器绕组及末屏绝缘电阻绕组绝缘电阻不应低于出厂值或初始值的70%；电容型末屏对地绝缘电阻一般不低于1000MΩtgδ%及电容量110KV不高于0.8%绝缘油试验油中溶解气体色谱分析，氢、乙炔、总烃含量无明显差异且不含乙炔，油中微水含量不应大于20ppm绕组直流电阻与出厂值或初始值比较应无明显差别各分头的变比与铭牌标志相符极性与铭牌标志相符密封检查油位正常且无渗漏油现象235KV电流互感器交流耐压一次绕组交流耐压85kV·1min;二次绕组之间及末屏对地为2KVtgδ%及电容量350KV不高于2.5%绕组绝缘电阻绕组绝缘电阻不应低于出厂值或初始值的70%各分头的变比与铭牌...
