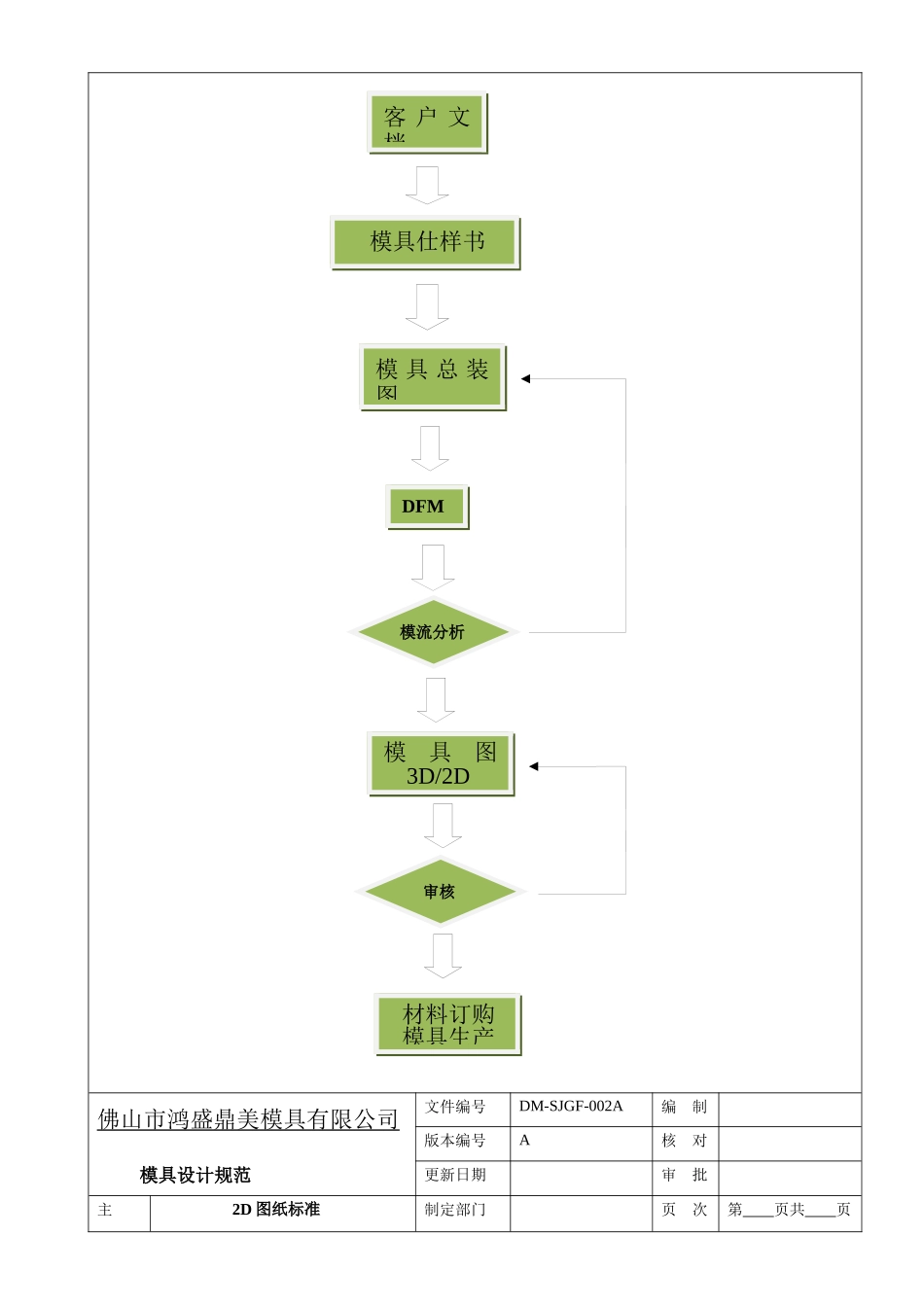

佛山市鸿盛鼎美模具有限公司文件编号DM-MDS-01编制版本编号A核对模具设计规范更新日期2012/8/13审批主题：设计流程制定部门技质部页次第1页共50页佛山市鸿盛鼎美模具有限公司文件编号DM-SJGF-002A编制版本编号A核对模具设计规范更新日期审批主2D图纸标准制定部门页次第页共页客户文档模具仕样书DFMEA模流分析模具总装图模具图3D/2D审核材料订购模具生产题：一〉模具命名、图纸命名及编号：1）模具命名要根据年份和模具数量顺序命名例如：DM12152）一套完整的模具图，应该有以下图纸内容：①总装图图纸编号：DMXXXX-00②产品图(根据客人提供的零件号命名)A③、B板图图纸编号：DMXXXX-A/BA④、B模芯图图纸编号：DMXXXX-AX/BX⑤镶件图图纸编号：DMXXXX-AXJ/BXJ-01…⑥零件图图纸编号：DMXXXX-01….⑦刻字图图纸编号：DMXXXX-KZ⑧顶针图图纸编号：DMXXXX-DZ⑨冷却水图图纸编号：DMXXXX-LQ⑩线割图图纸编号：DMXXXX-XG二〉图面标准：1、一个车型一个文件夹，一套模具一个分目录。例如：D:\2CN\DM12152、模具分目录里再分2D,3D目录。例如：D:\2CN\DM1215\2D\DM1215.DWG3、套用标准图框，用公司特定标题栏。见附件14、图层要分类清晰(模板文件)。见附件15、图纸发放生产时要有设计、审核签名。6、外发图纸文件要加盖受控文件章。7、图纸要有版本号并在文件名称上注明版本号例如：DM1215-AX-20120925(DM1215前模芯2012年9月25日)。佛山市鸿盛鼎美模具有限公司文件编号编制版本编号核对模具设计规范更新日期审批模具顺序号(尼龙模具单号，D-Foam模具双号)“模具年号公司标记主题：3D图纸标准制定部门页次第页共页1）模具名称和零件图名称和2D图一致。2）一套模具一个文件。3）不同的零件要分不同的图层。4）要用外挂画出标准模架图5）模具图文件目录。例如：D:\2CN\DM1215\3D\DM1215.prt6）A/B板和A/B模芯在基准位置刻上模具号。例如：DM1215-AX/BX7）3D图在文件名称上注明版本号。8）零件内容：①标准模架。②A/B模芯③浇注系统④冷却系统⑤顶出系统⑥卡扣镶件、拉勾镶件⑦滑块、斜顶等机构⑧衬头、顶出孔、垃圾钉。⑨刻字：零件号、模穴号。佛山市鸿盛鼎美模具有限公司文件编号编制版本编号核对模具设计规范更新日期审批主题：模具仕样书制定部门页次第页共页例如：DM1222模具仕样书文件编号编制佛山市鸿盛鼎美模具有限公司版本编号核对模具设计规范更新日期审批主题：产品缩水及分型面制定部门页次第页共页一＞产品缩水：1）尼龙：①小尺寸，缩水16‰②细长产品，缩水14‰2）D-Foam：①一般14-16‰②二次注塑时，缩水0（单边加胶0.05-0.1MM）3）ABS（ABS+PC）：缩水5‰。4）PP：缩水16‰5）PA66+40﹪玻纤：缩水5‰6）PC：缩水5‰以上是公司常用塑料，其余见附件二＞分型面：1)PA66模具:①卡扣尽量从中间分型。如图②拉勾的镶件放在后模。如图③产品要放在后模，有局部突出部分可以放在前模。2）D-Foam模具①产品留在后模。②拉勾孔分型见图。拉勾镶件卡扣前模镶件卡扣后模镶件佛山市鸿盛鼎美模具有限公司文件编号编制版本编号核对模具设计规范更新日期审批主题：模架制定部门页次第页共页一＞确定模架的原则步骤：%2%①确定产品的数量。（参照模具仕样书）%2%②确定产品缩水。（参考本规范第页）%2%③确定产品的间距。产品间距原则：A)利于流道布置。参考B)利于流道平衡。参考C)利于开设排气槽。参考D)利于开设冷却水。参考%2%④确定大水口或细水口。（参照模具仕样书）%2%⑤确定机台的大小。（参照模具仕样书）%2%⑥确定模具的寿命。（参照模具仕样书）%2%⑦确定模具的价值。（参照模具仕样书）%2%⑧确定模仁大小。确定模仁大小的原则：A)根据产品的布局。B)尼龙产品型腔到边20-30MM。C)平板模A板厚35-45MM，B板厚40-50MM。D)尼龙模具比D-Foam模仁要厚。E)一般模仁长比宽要大，模仁尺寸要取整数。%2%⑨确定A/B模板厚度。A)考虑到方便设置冷却水。B)方便设置行位。C)强度要足够。D)尽量取标准尺寸。%2%⑩确定行位行程。参考%2%⑪运用燕秀外挂自动确定模架型号。二＞选用标准模架：龙记模架标准，见附件注意事项：①检查螺丝孔和冷却水是否干涉。②检查顶针是否和中托司干涉。③对于细水口...
