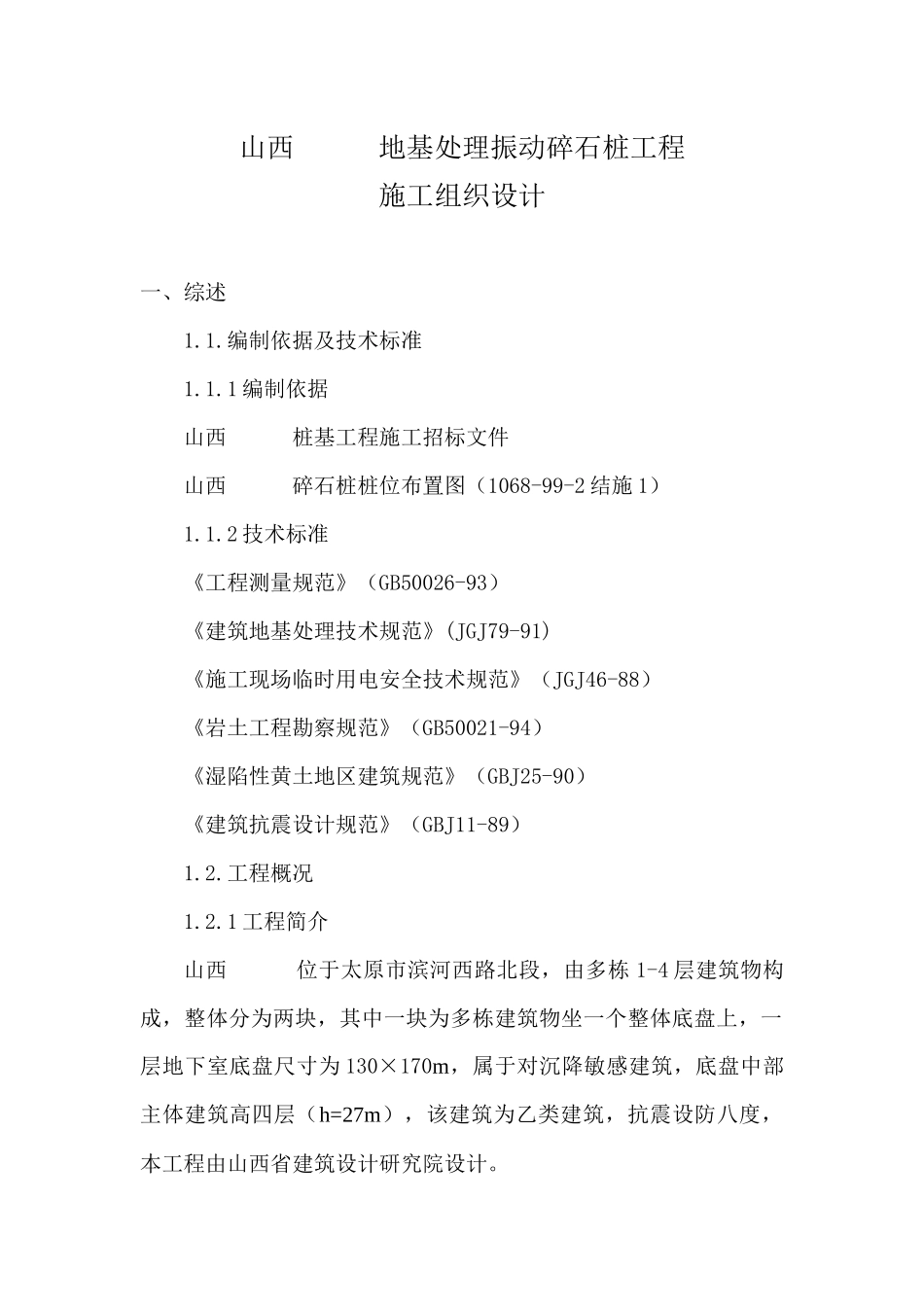

山西某地基处理振动碎石桩工程施工组织设计VIP免费

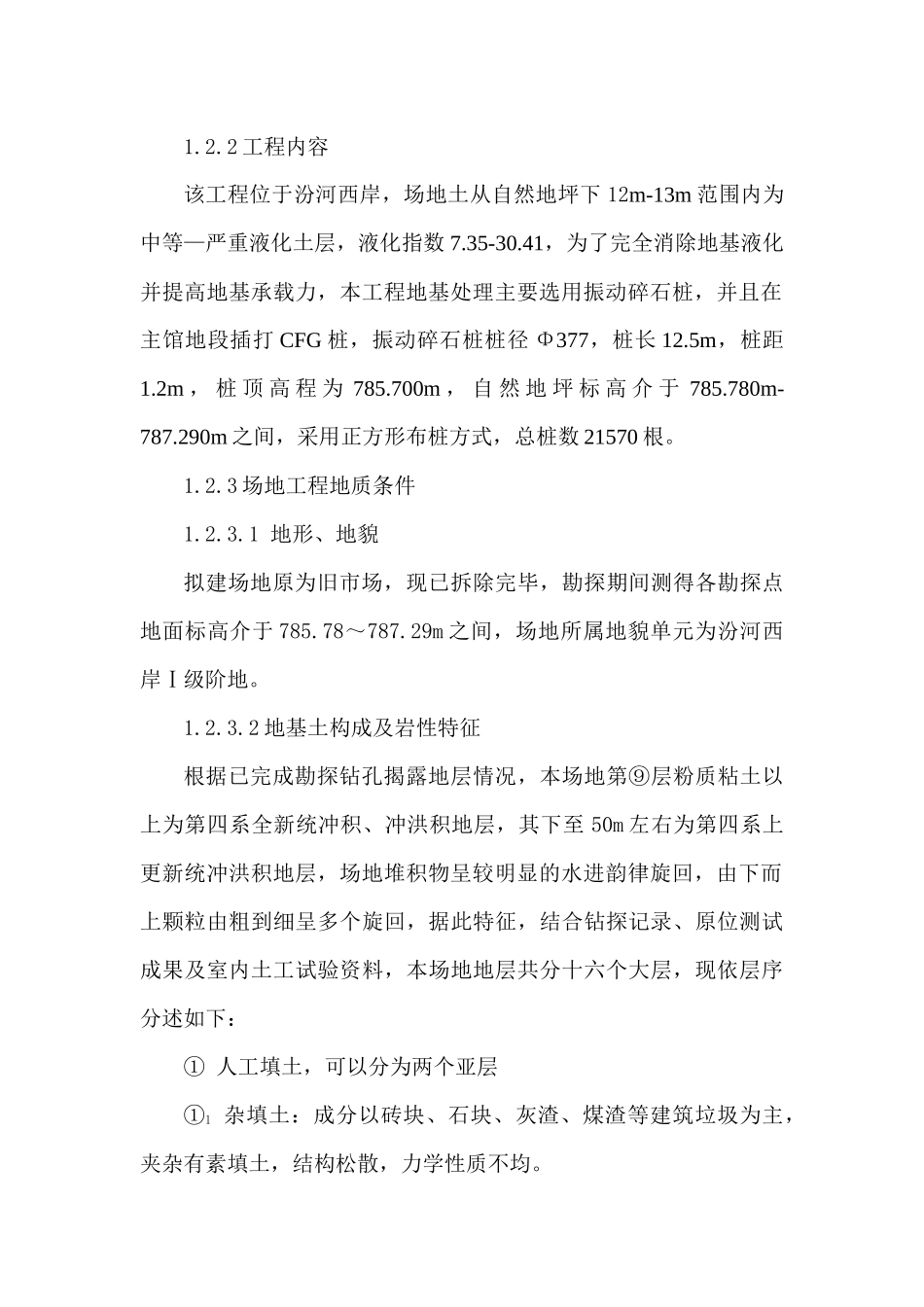

山西地基处理振动碎石桩工程施工组织设计山西地基处理振动碎石桩工程施工组织设计一、综述1.1.编制依据及技术标准1.1.1编制依据山西桩基工程施工招标文件山西碎石桩桩位布置图（1068-99-2结施1）1.1.2技术标准《工程测量规范》（GB50026-93）《建筑地基处理技术规范》(JGJ79-91)《施工现场临时用电安全技术规范》（JGJ46-88）《岩土工程勘察规范》（GB50021-94）《湿陷性黄土地区建筑规范》（GBJ25-90）《建筑抗震设计规范》（GBJ11-89）1.2.工程概况1.2.1工程简介山西位于太原市滨河西路北段，由多栋1-4层建筑物构成，整体分为两块，其中一块为多栋建筑物坐一个整体底盘上，一层地下室底盘尺寸为130×170m，属于对沉降敏感建筑，底盘中部主体建筑高四层（h=27m），该建筑为乙类建筑，抗震设防八度，本工程由山西省建筑设计研究院设计。1.2.2工程内容该工程位于汾河西岸，场地土从自然地坪下12m-13m范围内为中等—严重液化土层，液化指数7.35-30.41，为了完全消除地基液化并提高地基承载力，本工程地基处理主要选用振动碎石桩，并且在主馆地段插打CFG桩，振动碎石桩桩径Φ377，桩长12.5m，桩距1.2m，桩顶高程为785.700m，自然地坪标高介于785.780m-787.290m之间，采用正方形布桩方式，总桩数21570根。1.2.3场地工程地质条件1.2.3.1地形、地貌拟建场地原为旧市场，现已拆除完毕，勘探期间测得各勘探点地面标高介于785.78～787.29m之间，场地所属地貌单元为汾河西岸Ⅰ级阶地。1.2.3.2地基土构成及岩性特征根据已完成勘探钻孔揭露地层情况，本场地第⑨层粉质粘土以上为第四系全新统冲积、冲洪积地层，其下至50m左右为第四系上更新统冲洪积地层，场地堆积物呈较明显的水进韵律旋回，由下而上颗粒由粗到细呈多个旋回，据此特征，结合钻探记录、原位测试成果及室内土工试验资料，本场地地层共分十六个大层，现依层序分述如下：①人工填土，可以分为两个亚层①1杂填土：成分以砖块、石块、灰渣、煤渣等建筑垃圾为主，夹杂有素填土，结构松散，力学性质不均。①2素填土：褐黄色，成分以粉质粘土为主，含云母、煤屑、灰屑、腐植质。可塑，具中压缩性。标准贯入试验锤击数（经杆长修正后击数，下同）在5.0击左右；静力触探锥尖阻力介于0.9～1.8MPa之间，平均1.3MPa。②粉质粘土、粉土：褐黄色，含云母、煤屑、可塑（稍密），饱和，具中压缩性，标准贯入试验锤击数介于在5.0～8.0击之间，平均6.5击，静力触探锥尖阻力qc粉质粘土介于1.8～7.6MPa之间，平均3.8MPa；粉土介于1.9～6.0MPa之间，平均3.0MPa。③细砂：褐黄色，矿物成分以云母、石英、长厂为主，混有粉土，夹粉质粘土透镜体。饱和，松散。标准贯入试验锤击数介于在3.8～10.3击之间，平均7.0击，静力触探锥尖阻力qc介于2.0～5.0MPa之间，平均3.6MPa。④粉质粘土：褐黄色，含云母、煤屑混有砂土及粉土，夹粉土透镜体。可塑，具中压缩性。标准贯入试验锤击数介于在3.6～10.0击之间，平均6.5击，静力触探锥尖阻力qc介于0.6～3.9MPa之间，平均2.4MPa。⑤细中砂：褐黄色，以中砂为主，矿物成分为云母、石英，长石，混杂粉质粘土。饱和，稍密。标准贯入试验锤击数介于在7.7～18.7击之间，平均11.3击，静力触探锥尖阻力qc介于2.5～8.6MPa之间，平均5.5MPa。⑥中粗砂：褐黄色，以中砂为主，矿物成分为云母、石英，长石，混杂粉质粘土，含卵砾石。饱和，稍密～中密，标准贯入试验锤击数介于9.0～23.2击之间，平均13.9击，静力触探锥尖阻力qc介于3.0～8.0MPa之间，平均6.4MPa。⑦粉质粘土、粉土：褐黄～褐红色、含云母、氧化铁，混有中细砂，含零星卵砾石。粉质粘土，可塑；粉土，饱和，中密，具中压缩性。标准贯入试验锤击数粉质粘土介于7.9～16.4击之间，平均11.2击；粉土介于10.6～18.7击之间，平均14.4击。静力触探锥尖阻力qc粉质粘土介于1.3～9.5MPa之间，平均3.6MPa；粉土介于1.4～1.8MPa之间，平均1.6MPa。由于桩尖打至⑥层底，有可能进入第⑦土层，再下土层与振动碎石桩施工关系不大，所以这里不再描述。1.2.3.3地下水据地质勘察揭露，勘探期间实测稳定水位埋深为1.5～3.0m，标高783.39～784.70m。地下水类型属潜水型。1.2.3.4场地土类型...
