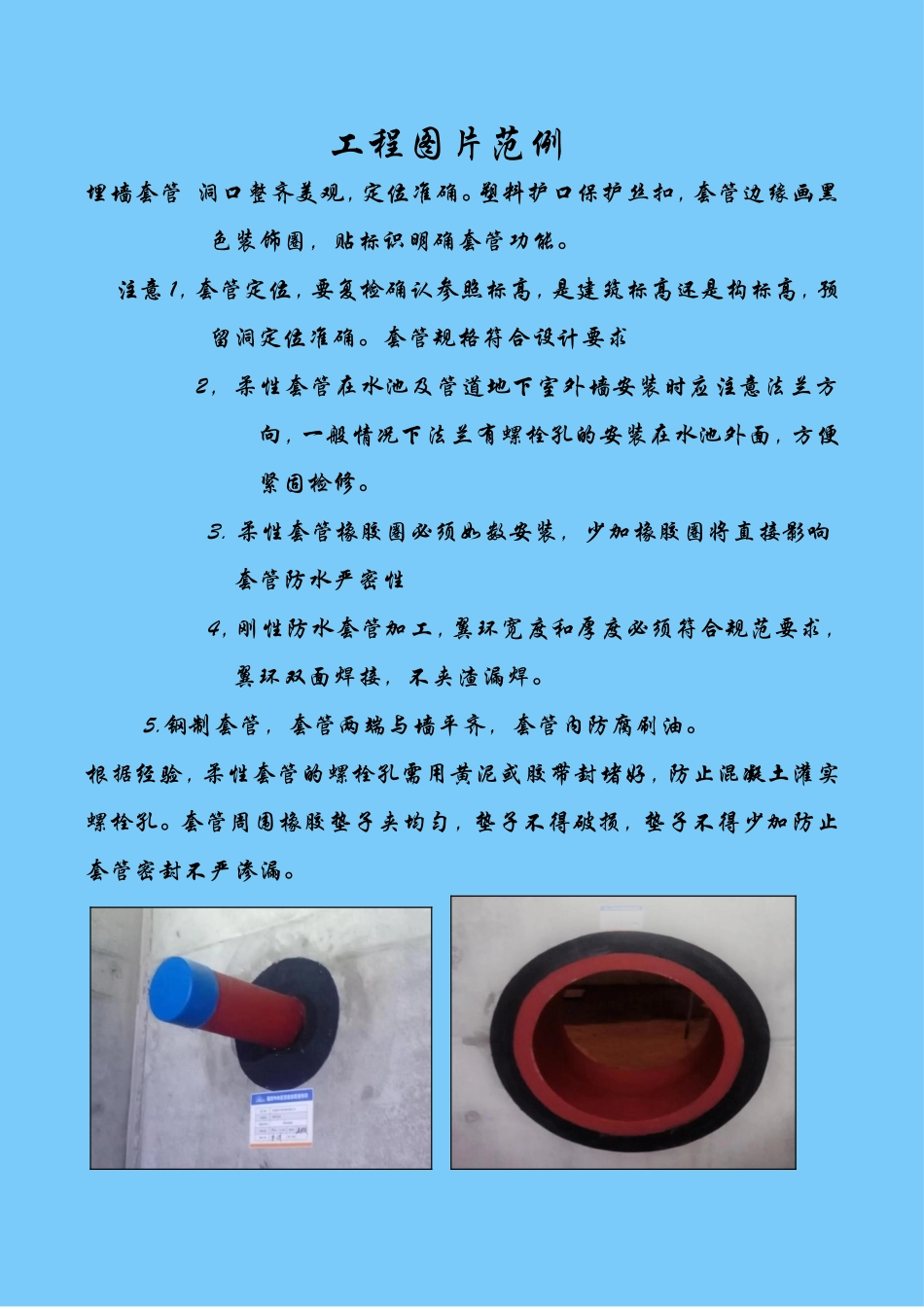

2015-2017年水暖安装优秀做法汇总汇总；吴宏凯工程图片范例埋墙套管洞口整齐美观，定位准确。塑料护口保护丝扣，套管边缘画黑色装饰圈，贴标识明确套管功能。注意1，套管定位，要复检确认参照标高，是建筑标高还是构标高，预留洞定位准确。套管规格符合设计要求2，柔性套管在水池及管道地下室外墙安装时应注意法兰方向，一般情况下法兰有螺栓孔的安装在水池外面，方便紧固检修。3.柔性套管橡胶圈必须如数安装，少加橡胶圈将直接影响套管防水严密性4，刚性防水套管加工，翼环宽度和厚度必须符合规范要求，翼环双面焊接，不夹渣漏焊。5.钢制套管，套管两端与墙平齐，套管内防腐刷油。根据经验，柔性套管的螺栓孔需用黄泥或胶带封堵好，防止混凝土灌实螺栓孔。套管周围橡胶垫子夹均匀，垫子不得破损，垫子不得少加防止套管密封不严渗漏。支架制作，批量加工喷涂油漆，支架倒角，割45度角，U型卡套不锈钢装饰帽，支架细部处理精细。注意1，采用支架喷漆，油漆均匀，适合支架批量加工。2，根据管道大小U型卡孔距要精准，安装完U型卡，U型卡也不能出现八字型，应与支架横担垂直。3，U型卡安装完螺帽外露3丝，丝扣太长不锈钢装饰帽与螺帽留有间隙影响美观4，制作支架需加工精准夹固模具，减少焊接变形，支架可以工厂化批量生产。支架安装，成排管道安装，尽量共架安装，支架间距应满足最小道要求，支架安装成排成线安装，排列整齐牢固美观。1，管道转角处支架应设置在距管道弯头300mm处，以减少管道转角处应力。2，安装垂直管道支架时，让支架向上倾斜2-3mm,支架看起来稳固有力。3，支架排布，立管钢制支架，楼层小于3m以内在1.6m处安装一个支架，楼层小于4m的安装1-2个支架均匀布置。排水PVC立管支架，按照1.2m一个根据楼层均匀布置，同一房间或同一层支架高度统一。固定支架固定支架1.固定支架为了均匀分配补偿器间管道热胀冷缩量。防止管道因受热胀冷缩应力引起管道破坏与较大变形。2，地面固定支架用槽钢在地面固定上面用槽钢做成框架矩，把框架，边角用同槽钢厚度的钢板封闭严（根据安装经验建议，DN150以下用10#槽钢，DN250-200用12#槽钢，DN300-350用14#槽钢DN400用16#槽钢）管道边缘预留5MM间隙，把肋片均匀布置在管道四周，（当管道水平敷设时固定支架两边布置肋片，管道垂直敷设时固定支架只在上面布置肋片。肋片厚度,建议比固定支架上的管道壁厚大3MM）3.在管道不允许移位的地方，应设置固定支架。固定支架要生根在承重结构的板面或两柱墙上，必须牢固可靠。套管套管穿墙，套管高出墙面2MM管道居中，套管用防火材料封堵严密。套管周边光滑平整，套管两端套黑色（不锈钢）装饰圈或画黑圈。管道穿越楼板，套管高出成品底面2CM有水房间高出成品地面5CM，套管环缝均匀，收45度角，套管高出底面的部分需刷油漆防腐处理。PVC排水管顶板处需贴顶安装阻火圈，以满足防火要求。采暖管井采暖支管上供下回，管道间距均匀，阀门，设备高度统一，排气阀设在最高点，消除气锤现象，管道布置紧凑合理。支架牢固，高度一致，橡塑保温平整均匀，各户标识清楚，管井内设有排水措施，整洁无积水。1.分水器制作，建议先确定分水器样子，加工模具，（为了精细高效生产）工厂化批量生产2.保温建议用塑性强的保温材料（橡塑），外观平整美观。泵房根据设备大小及是设备相对应位置合理布置。设备排列整齐，减振措施合理，管道支墩支架多肋片加固层，次分明，牢固可靠，大气美观。阀门安装高度方向统一，成排布置，开启灵活，便于操作，消防阀门需常开，铅封挂牌。水泵底座牢固可靠，水泵周围用锂合金槽型材料做有组织排水，水槽光滑不锈。水暗排止泵房排水明沟内。进出水方向正确，水泵进水必须采用上平偏心大小头，水泵进出口必须设有柔性连接配件，吸水母管两端盲板封堵美观，方便检修。水泵螺栓及阀门阀杆用不锈钢管套住塞满黄油，做防锈死处理。消防水池溢流管泄水管接进排水明沟，泵房内管道排布整齐，油漆涂刷均匀，功能标识明确。湿式报警阀组报警阀体底边距底面1.2M，阀体侧面距墙0.5M，水力警铃与报警阀镀锌钢管连接，当管径为DN20时，其长度不大于20M，警铃需安装在公共通道或值班室墙上，铃...
