天香花苑别墅管井降水方案(波纹管)VIP专享VIP免费

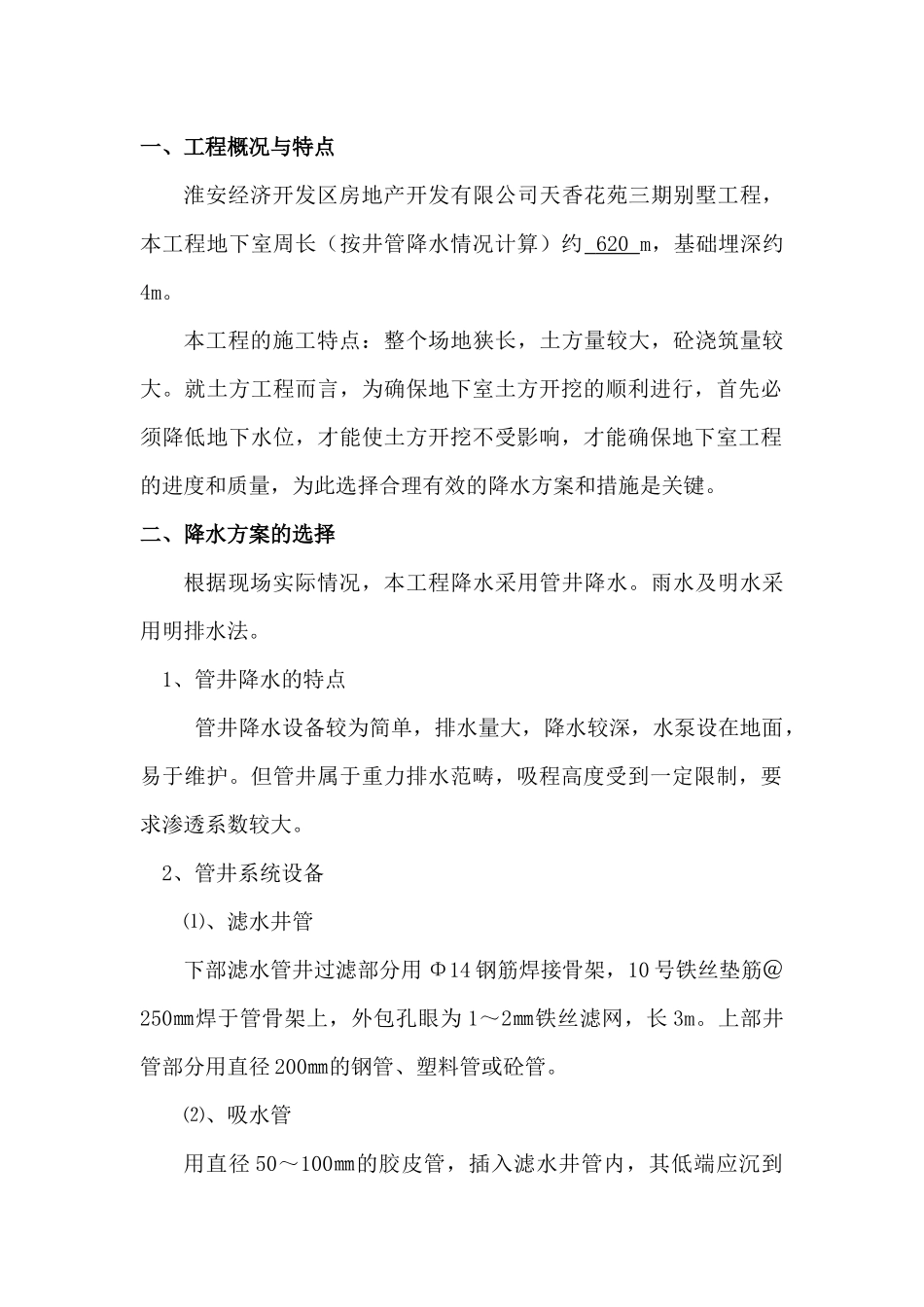

天香花苑三期别墅工程地下室管井降水方案编制人：审核人：批准人：淮安经济开发区远博建筑工程有限公司二〇一一年三月十六日一、工程概况与特点淮安经济开发区房地产开发有限公司天香花苑三期别墅工程，本工程地下室周长（按井管降水情况计算）约620m，基础埋深约4m。本工程的施工特点：整个场地狭长，土方量较大，砼浇筑量较大。就土方工程而言，为确保地下室土方开挖的顺利进行，首先必须降低地下水位，才能使土方开挖不受影响，才能确保地下室工程的进度和质量，为此选择合理有效的降水方案和措施是关键。二、降水方案的选择根据现场实际情况，本工程降水采用管井降水。雨水及明水采用明排水法。1、管井降水的特点管井降水设备较为简单，排水量大，降水较深，水泵设在地面，易于维护。但管井属于重力排水范畴，吸程高度受到一定限制，要求渗透系数较大。2、管井系统设备⑴、滤水井管下部滤水管井过滤部分用Φ14钢筋焊接骨架，10号铁丝垫筋＠250㎜焊于管骨架上，外包孔眼为1～2㎜铁丝滤网，长3m。上部井管部分用直径200㎜的钢管、塑料管或砼管。⑵、吸水管用直径50～100㎜的胶皮管，插入滤水井管内，其低端应沉到管井吸水时的最低水位以下，并装逆止阀，上端装设带法兰盘的短钢管一节。⑶、水泵采用BA型或B型，流量10～25m³∕h离心式水泵。每个井管装置一台，当水泵排水量大于单孔滤水井涌水数量时，可另加设集水总管将相邻的吸水管连成一体，共用一台水泵。三、管井的布置1、根据本工程场地特点，管井沿基坑外围四周布置，管井距基坑边缘的距离为1m（用冲击钻成孔，如果用钻孔法成孔时距离应加大至3m），井距为20m，共布置28口井，详见管井布置图。2、测放井位根据施工平面图，测放出各口管井的位置，并做好控制桩标志（加以保护），井位测放误差不得超过100㎜。3、钻直径为500㎜的井孔，管井埋设采用泥浆护壁冲击钻成孔，钻孔底部比滤水井管深200㎜。滤水井管置于孔中心，下端用圆木堵塞管口，井管与孔壁之间用5～10㎜砾石填充做过滤层，地面下0.5m内用粘土填充夯实。4、根据本工程岩土勘察报告，本地区地下水位在约在7.2m，又因地下水位会随季节变化而变化，本地区历史最高地下水位为9.0m,变化幅度约为2.0m。又根据施工图，基础埋深在约在6.4m位置，因为挖土方时应保证地下水位在基坑以下0.5～1.0m,以此推算滤水管埋深应在基坑底部1.0m以下，即约5.4m位置，这样才能使降水达到更好的效果。四、施工工期根据工程具体情况，计划采用冲击钻每天成型两口井，总工期为20个晴日工作日。五、集水坑、排水坑的设置钻井孔时需补加自来水，在边上挖集水坑和排水坑，集水坑大小根据实际情况而定。六、技术、安全措施1、管井使用时，先进行试抽水，经检查情况正常后再正式抽水，并定时对井内水位下降和流量进行观测和记录。派至少两人负责现场巡回检查抽水情况（24小时值班），并准备备用发电机组，以防出现停电情况。2、本工程因场地狭长，跨度较大，如果在地下室中间设置管井，浇筑垫层时必须将井内填实、封闭井口，这时单靠四周管井就不能有效降低基坑中间的地下水，浇筑地下室底板很可能会出现上浮和产生裂缝现象。所以，本工程采用沿基坑四周布置管井，在施工时如基坑中出现地下水位上升情况，可采取加布轻型井点，配合井管降水。3、井点使用时，基坑周围管井应对称，同时抽水，控制好水位差。加强水位观测，当水位差过大时，应采取相应措施，以防造成附近建筑物不均匀沉降而出现裂缝。4、抽水供电系统采用双线路，防止中途停电或发生其他故障，影响抽水。5、本工程周围须有下水道，因为水泵出水、排水不畅会影响抽水效果。6、由于本工程东侧为已有建筑，西侧是市政道路和住宅小区，北侧都是市政道路，南侧是空地，为此从安全方面考虑，在地下室东、南、西三周做深层搅拌水泥土桩止水帷幕。以防周边建筑、道路因降水出现不均匀沉降裂缝现象或更严重的后果。深层搅拌水泥土桩止水帷幕深度做至管井底部位置，这样能更有效的保护周边建筑。施工方案审批表施工单位年月日监理单位年月日建设单位年月日
