广东某污水处理厂机电安装施工组织设计(55页)VIP免费

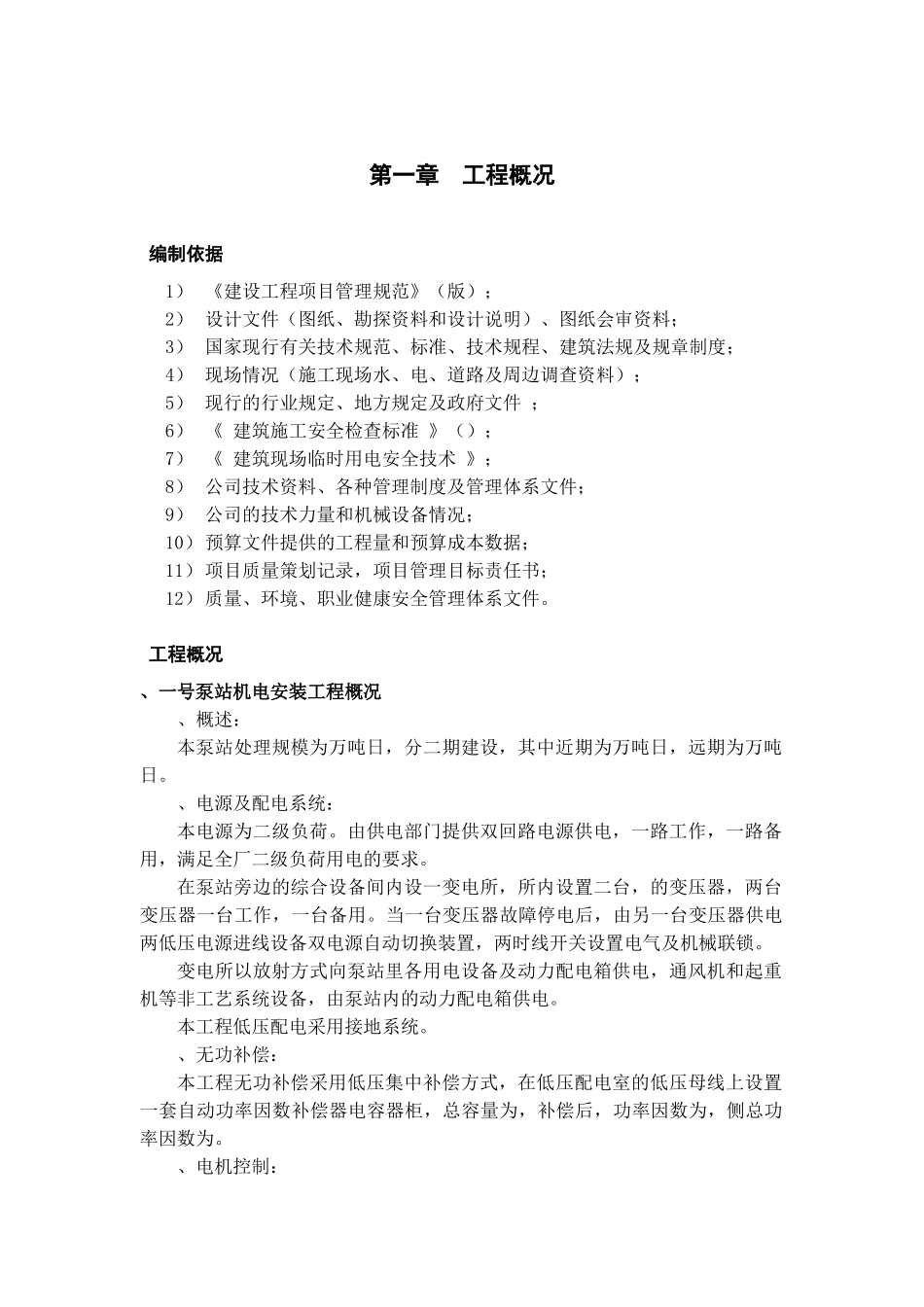

广东某污水处理厂机电安装施工组织设计工程名称：**工程工程地点：**施工单位：**编制单位：**编制人：**编制日期：**审批负责人：**审批日期：**目录第一章工程概况编制依据1）《建设工程项目管理规范》（版）；2）设计文件（图纸、勘探资料和设计说明）、图纸会审资料；3）国家现行有关技术规范、标准、技术规程、建筑法规及规章制度；4）现场情况（施工现场水、电、道路及周边调查资料）；5）现行的行业规定、地方规定及政府文件；6）《建筑施工安全检查标准》（）；7）《建筑现场临时用电安全技术》；8）公司技术资料、各种管理制度及管理体系文件；9）公司的技术力量和机械设备情况；10）预算文件提供的工程量和预算成本数据；11）项目质量策划记录，项目管理目标责任书；12）质量、环境、职业健康安全管理体系文件。工程概况、一号泵站机电安装工程概况、概述：本泵站处理规模为万吨日，分二期建设，其中近期为万吨日，远期为万吨日。、电源及配电系统：本电源为二级负荷。由供电部门提供双回路电源供电，一路工作，一路备用，满足全厂二级负荷用电的要求。在泵站旁边的综合设备间内设一变电所，所内设置二台，的变压器，两台变压器一台工作，一台备用。当一台变压器故障停电后，由另一台变压器供电两低压电源进线设备双电源自动切换装置，两时线开关设置电气及机械联锁。变电所以放射方式向泵站里各用电设备及动力配电箱供电，通风机和起重机等非工艺系统设备，由泵站内的动力配电箱供电。本工程低压配电采用接地系统。、无功补偿：本工程无功补偿采用低压集中补偿方式，在低压配电室的低压母线上设置一套自动功率因数补偿器电容器柜，总容量为，补偿后，功率因数为，侧总功率因数为。、电机控制：三台的潜污泵，一台采用变频控制，二台采用软起动器启动。其余的低压电动机采用直接启动。厂内参与工艺过程的所有用电设备，采用自动控制和手动控制两种控制方式，两种控制方式均设有手动自动转换开关。正常运行时采用自动控制方式。、防雷接地：本工程建筑属于第三类防雷建筑，采用避雷带对建筑物进行保护，采用建筑物柱钢筋作引下线，在高压进线处安装一组避雷器，对变电所电气设备进行防雷保护。在低压进线处，，设置浪涌保护器（），对电子信息系统进行防雷击电磁脉冲电流保护。电气工作接地、安全接地、建筑物防雷接地、计算机系统接地，共用一套接地系统。接地电阻设计要求不大于欧姆。本工程各建筑物内均采用等电位连结。、电缆敷设：低压电力电缆和控制电缆，采用电缆沟和电缆桥架敷设，出电缆沟或电缆桥架后采用穿镀锌钢管敷设。、照明：泵站内采有工厂灯照明，综合设备间内照明采用荧光灯、吸顶灯等。泵站和综合设备间等室内均设置应急灯。照明灯的电源电压为。、自控工程：本工程计算机监控系统主要由中央控制站、现场控制站和网络系统组成，完成泵站内设备运行状态监控、仪表监测、故障报警以及数据处理等工作。当上位设备故障时，下位控制设备仍可继续工作而不影响整个工艺过程控制，达到使控制危险分散，提高系统可靠性的目的。、工艺设备：①粗要栅为套，，栅条间隔的钢绳牵引式格栅除污机。②格栅前后分别安装**（）的手电两用明杆式镶铜铸铁方闸门。③溢流管道出口设一套Φ铸铁镶铜圆闸门。④污水泵采用同一种型号，通过液位调节水泵的开启。近期安装台潜污泵，远期预留一个泵位。⑤水泵运行：根据水位的变化自动控制水泵的运行，低水位时一台潜污泵工作，中水位时二台潜污泵工作，高水位时三台潜污泵工作。⑥启闭机运行采用中央集中控制和现场手动控制结合方式。、工艺管道：泵站入水管采用Ⅱ级钢筋混凝土承插管；泵站出水管段采用钢管；泵站内的给水管采用塑料给水管。、二号泵站机电安装工程概况、概述：本泵站处理规模为万吨日，分二期建设，其中近期为万吨日，远期为万吨日。、电源及配电系统：本电源为二级负荷。由供电部门提供双回路电源供电，一路工作，一路备用，满足全厂二级负荷用电的要求。在泵站旁边的综合设备间内设一变电所，所内设置二台，的变压器，两台变压器一台工作，一台备用。当一台变压器故障停电后，由另一台变压器供电两低压电源进...
