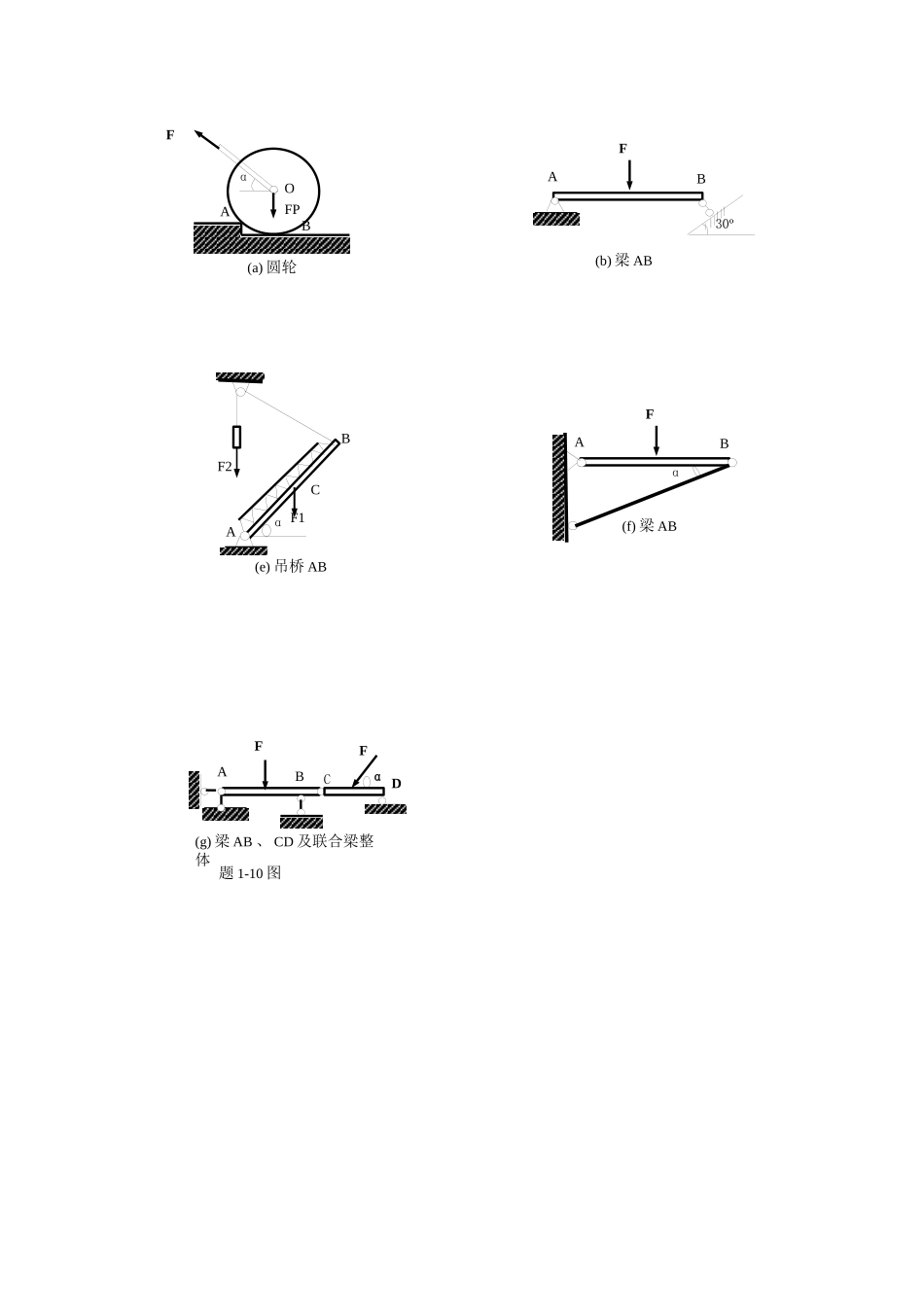

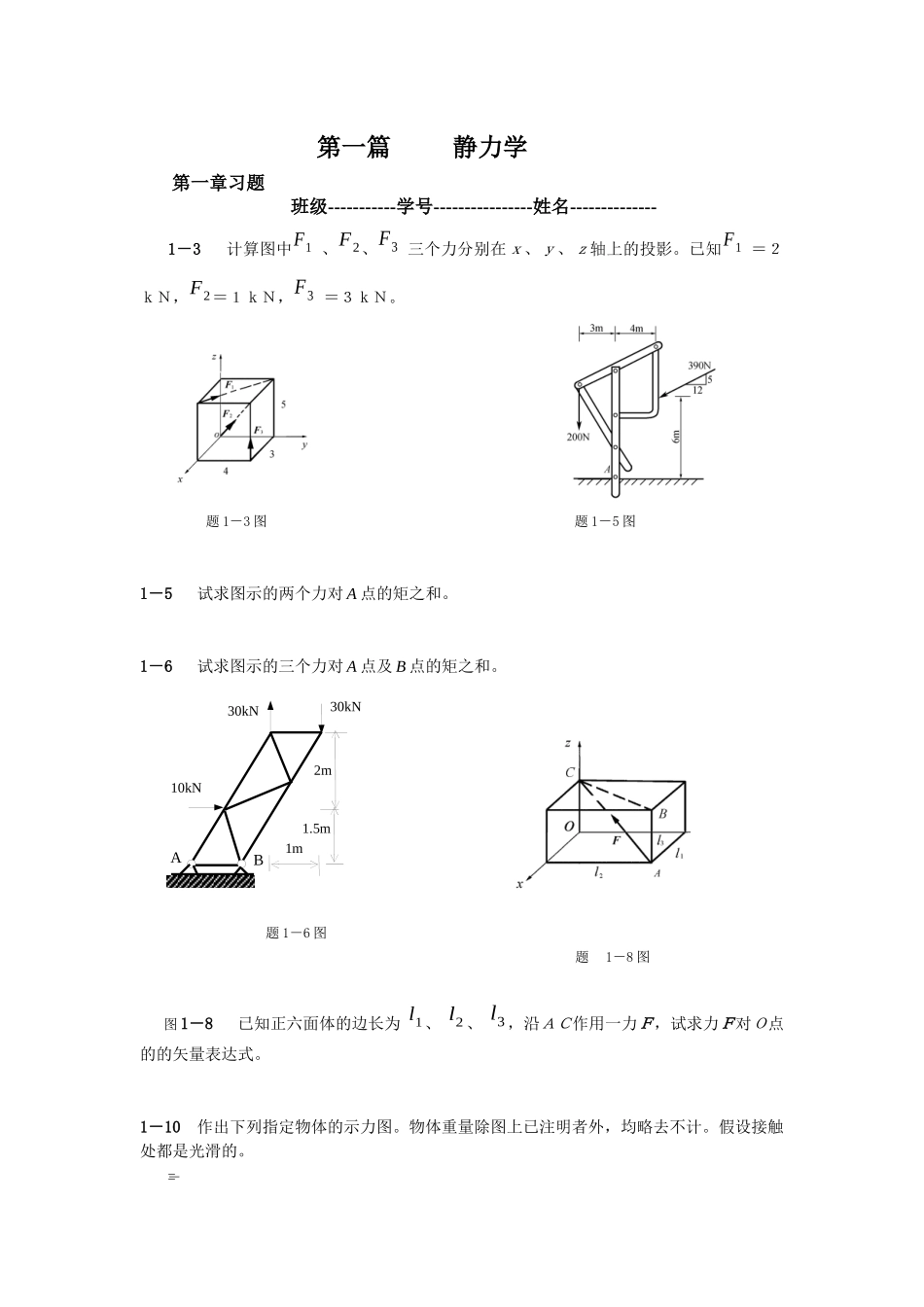

10kN30kN1m1.5m2m30kNAB第一篇静力学第一章习题班级-----------学号----------------姓名--------------1－3计算图中F1、F2、F3三个力分别在ｘ、ｙ、ｚ轴上的投影。已知F1＝２ｋＮ，F2＝１ｋＮ，F3＝３ｋＮ。题1－3图题1－5图1－5试求图示的两个力对A点的矩之和。1－6试求图示的三个力对A点及B点的矩之和。题1－6图题1－8图图1－8已知正六面体的边长为l1、l2、l3，沿ＡＣ作用一力Ｆ，试求力Ｆ对Ｏ点的的矢量表达式。1－10作出下列指定物体的示力图。物体重量除图上已注明者外，均略去不计。假设接触处都是光滑的。OFαABFP(a)圆轮(b)梁ABF30ºAB(g)梁AB、CD及联合梁整体FCABDFαB(f)梁ABFαAABCF2F1α(e)吊桥AB题1-10图第二章习题班级-----------学号----------------姓名--------------2-5图示混凝土管搁置在倾角为30O的斜面上，用撑架支承，水泥管子重量FQ=5kN。设A、B、C处均为铰接，且AD=DB，而AB垂直于斜面。撑架自重及D、E处摩擦不计，求杆AC及铰B的约束力。题2－5图2—10结构如图2—15所示。已知M=1.5kN·m，a=0.3m，求铰A和铰C的反力。各杆重均不计。题2－10图班级-----------学号----------------姓名--------------2-11滑道摇杆机构受两力偶作用，在图示位置平衡。已知OO1＝OA＝０.２ｍ，M1＝200Ｎ·ｍ，求另一力偶矩M2及O，O1两处的约束力（摩擦不计）。题2－11图第三章习题班级-----------学号----------------姓名--------------3-6在水平的外伸梁上作用一力偶，其力偶矩M=60kN·m。在C点作用一铅垂载荷FP=20kN。试求支座A、B的约束力。题3－6图3—7悬臂刚架受力如图。已知q＝4ｋＮ／ｍ，F1＝4ｋＮ，F2＝5ｋＮ。求固定端A的约束反力。题3－7图班级-----------学号----------------姓名--------------3—10水平梁由AC、BC二部分组成，A端插入墙内，B端搁在辊轴支座上，Ｃ处用铰连接，受F、M作用。已知F＝４ｋＮ，M＝６ｋＮ·ｍ，求A、B两处的反力。题3－10图3-15试用节点法计算图示桁架各杆的内力。题3－15图3-16试用截面法求图示桁架指定杆件的内力。题3－16图第四章习题班级-----------学号----------------姓名--------------4—5均质矩形平板，重量为P=800N，用三条铅垂绳索悬挂在水平位置，一绳系在一边的中点A处，另两绳分别系在其对边距各端点均为14边长的B、C点上。求各绳所受的张力。题4－5图4—7悬臂刚架上作用着q=2kN/m的匀布荷载，以及作用线分别平行于AB、CD的集中力F1、F2。已知F1=5kN，F2=4kN，求固定端O处的约束力及力偶矩。题4－7图0.81.11.50.50.20.2题4-9图（a）班级-----------学号----------------姓名--------------4-9求下列面积的形心。图中长度单位是m。FFFF/l题6-1图(d)FF/3F/3F/3题6-1图(b)第二篇材料力学第六章习题班级-----------学号----------------姓名--------------6-1试绘出下列各杆的轴力图。6-2求下列结构中指定杆的应力。已知(a)图中杆的横截面面积A1=A2=1150mm2；(b)图中杆的横截面面积A1=850mm2，A2=600mm2，A3=500mm2。题6-2图题6-3图(b)8kN11kN17kNABCD12kN50cmABC50cm题6-3图(c)班级-----------学号----------------姓名--------------6-3求下列各杆的最大正应力。（2）图(b)为阶梯形杆，AB段杆横截面积为80mm2，BC段杆横截面积为20mm2，CD段杆横截面积为120mm2；（3）图(c)为变截面杆，AB段的横截面积为40mm2，BC段的横截面积为30mm2,杆材料如重ρg=78kN/m3。题2-11图题6-7图班级-----------学号----------------姓名--------------6-6图示等直杆ABC，材料的容重为ρg，弹性模量为E，横截面积为A。求杆B截面的位移ΔB。6-7图示结构中，AB为刚性杆，AD为钢杆，面积A1=500mm2，弹性模量E1=200GPa；CG为铜杆，面积A2=1500mm2，弹性模量E2=100GPa；BE为木杆，面积A3=3000mm2，弹性模量E3=10GPa。当G点受力F=60kN作用时，求该点的竖直位移ΔG。题6-6图题6-8图班级-----------学号----------------姓名--------------6-8图示一挡水墙，其中AB杆支承着挡水墙。若AB杆为圆木，其容许应力，试求AB杆所需的直径d(注：挡水墙下端可视为铰接)。6-9图示结构，CD杆为刚性杆，C端铰接于墙壁上，AB杆为钢杆，直径d=30mm，容许应力，弹性...
