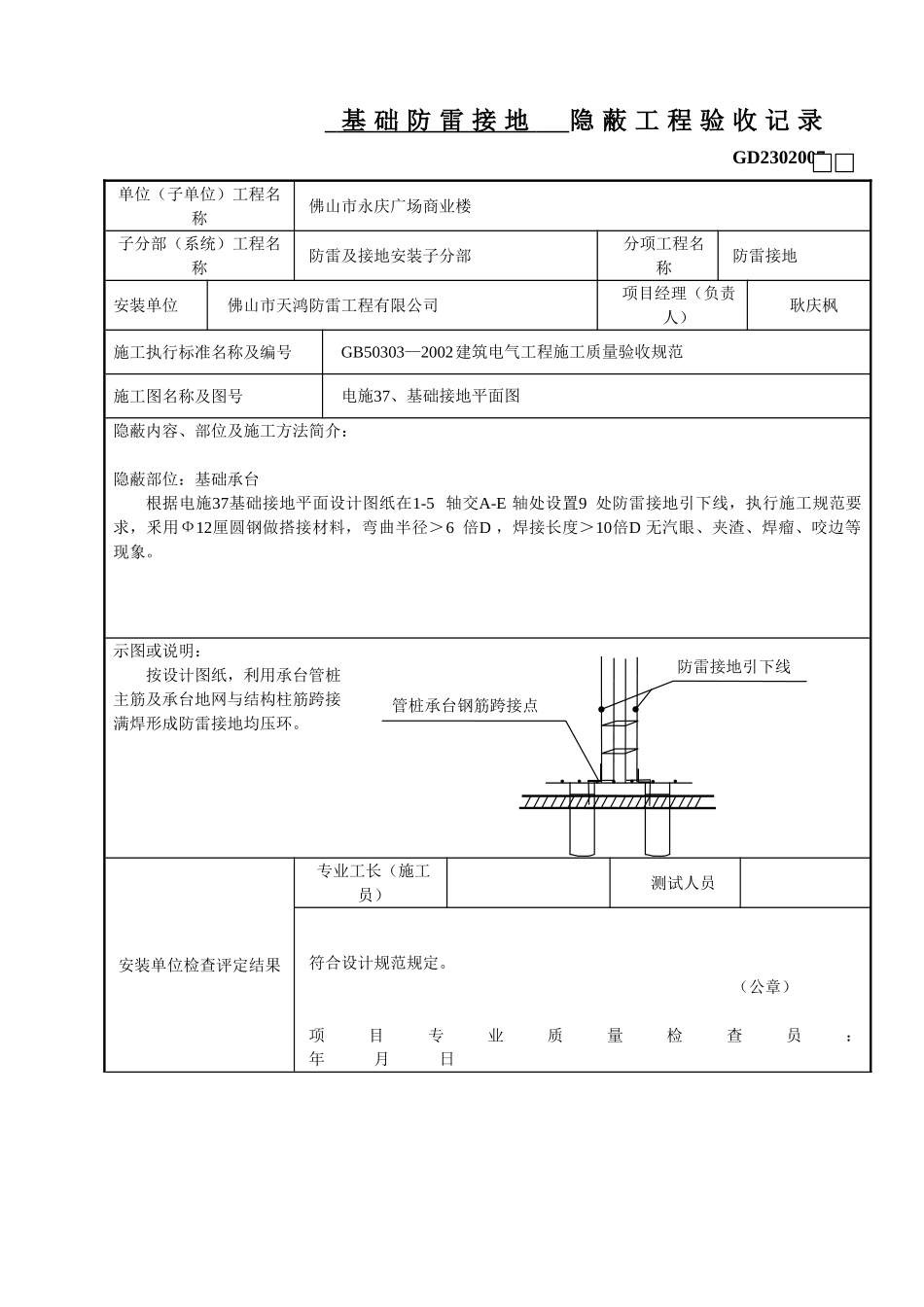

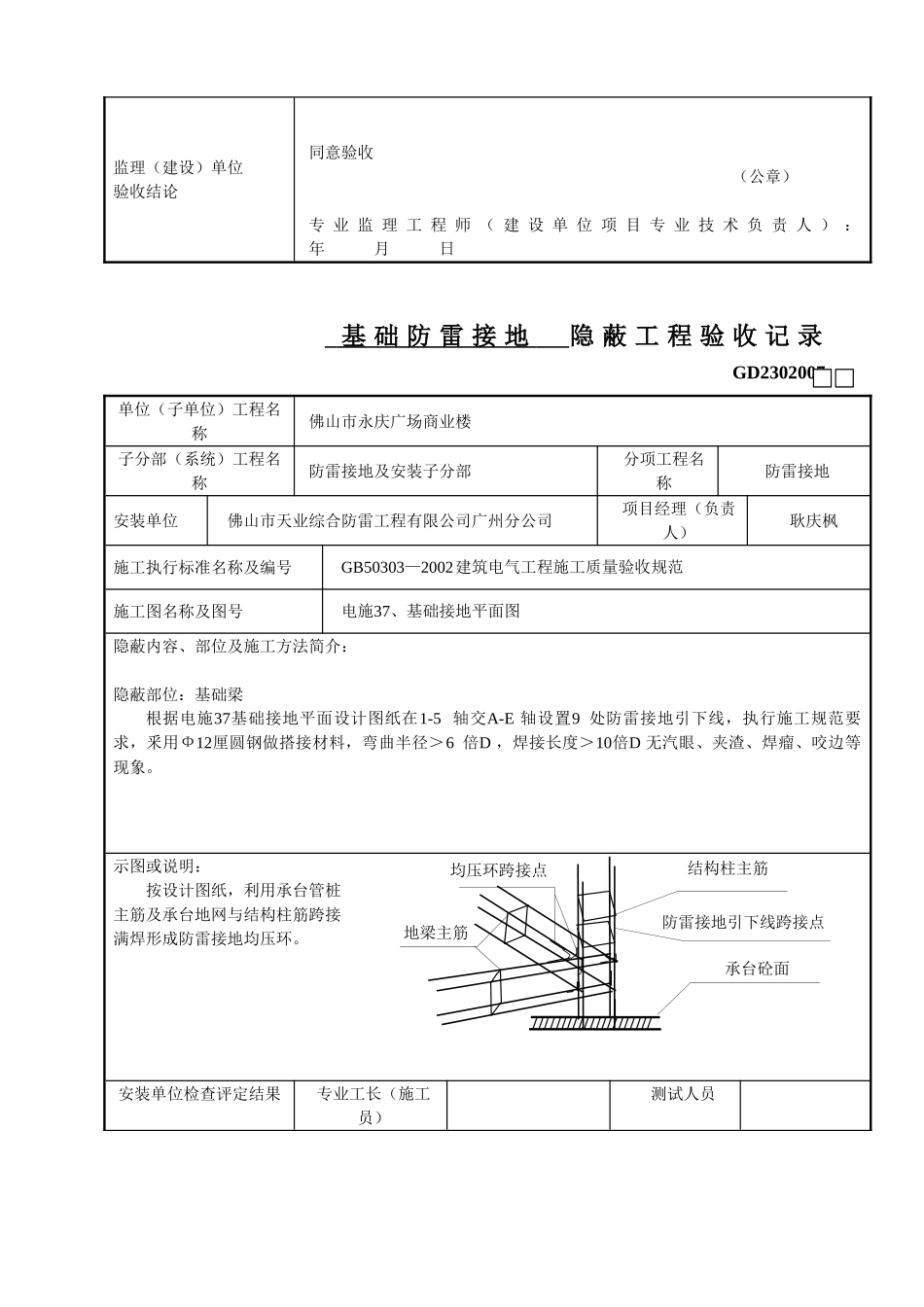

基础防雷接地隐蔽工程验收记录GD2302007单位（子单位）工程名称佛山市永庆广场商业楼子分部（系统）工程名称防雷及接地安装子分部分项工程名称防雷接地安装单位佛山市天鸿防雷工程有限公司项目经理（负责人）耿庆枫施工执行标准名称及编号GB50303—2002建筑电气工程施工质量验收规范施工图名称及图号电施37、基础接地平面图隐蔽内容、部位及施工方法简介：隐蔽部位：基础承台根据电施37基础接地平面设计图纸在1-5轴交A-E轴处设置9处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。示图或说明：按设计图纸，利用承台管桩主筋及承台地网与结构柱筋跨接满焊形成防雷接地均压环。安装单位检查评定结果专业工长（施工员）测试人员符合设计规范规定。（公章）项目专业质量检查员：年月日管桩承台钢筋跨接点防雷接地引下线监理（建设）单位验收结论同意验收（公章）专业监理工程师（建设单位项目专业技术负责人）：年月日基础防雷接地隐蔽工程验收记录GD2302007单位（子单位）工程名称佛山市永庆广场商业楼子分部（系统）工程名称防雷接地及安装子分部分项工程名称防雷接地安装单位佛山市天业综合防雷工程有限公司广州分公司项目经理（负责人）耿庆枫施工执行标准名称及编号GB50303—2002建筑电气工程施工质量验收规范施工图名称及图号电施37、基础接地平面图隐蔽内容、部位及施工方法简介：隐蔽部位：基础梁根据电施37基础接地平面设计图纸在1-5轴交A-E轴设置9处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。示图或说明：按设计图纸，利用承台管桩主筋及承台地网与结构柱筋跨接满焊形成防雷接地均压环。安装单位检查评定结果专业工长（施工员）测试人员防雷接地引下线跨接点承台砼面均压环跨接点地梁主筋结构柱主筋符合设计规范规定。（公章）项目专业质量检查员：年月日监理（建设）单位验收结论同意验收（公章）专业监理工程师（建设单位项目专业技术负责人）：年月日防雷接地隐蔽工程验收记录GD2302007单位（子单位）工程名称佛山市永庆广场商业楼子分部（系统）工程名称防雷接地及安装子分部分项工程名称防雷接地安装单位佛山市天业综合防雷工程有限公司广州分公司项目经理（负责人）耿庆枫施工执行标准名称及编号GB50303—2002建筑电气工程施工质量验收规范施工图名称及图号电施37、防雷接地平面图隐蔽内容、部位及施工方法简介：隐蔽部位：首层柱根据电施37防雷接地平面设计图纸在1-5轴交A-E轴设置9处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。示图或说明：利用结构对角主筋做为防雷引下线，其电渣压力焊部位采用φ12mm圆钢做为跨接材料双面满焊，焊接长度＞10倍D。首层地面防雷引下线跨接点安装单位检查评定结果专业工长（施工员）测试人员符合设计规范规定。（公章）项目专业质量检查员：年月日监理（建设）单位验收结论同意验收（公章）专业监理工程师（建设单位项目专业技术负责人）：年月日防雷接地隐蔽工程验收记录GD2302007单位（子单位）工程名称佛山市永庆广场商业楼子分部（系统）工程名称防雷接地及安装子分部分项工程名称防雷接地安装单位佛山市天业综合防雷工程有限公司广州分公司项目经理（负责人）耿庆枫施工执行标准名称及编号GB50303—2002建筑电气工程施工质量验收规范施工图名称及图号电施37、防雷接地平面图隐蔽内容、部位及施工方法简介：隐蔽部位：二层柱根据电施37防雷接地平面设计图纸在1-5轴交A-E轴设置9处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。示图或说明：利用结构对角主筋做为防雷引下线，其电渣压力焊部位采用φ12mm圆钢做为跨接材料双面满焊，焊接长度＞10倍D。安装单位检查评定结果专业工长（施工员）测试人员符合设计规范规定。（公章）项目专业质量检查员：年月日监理（建设）单位验收结论同意...
