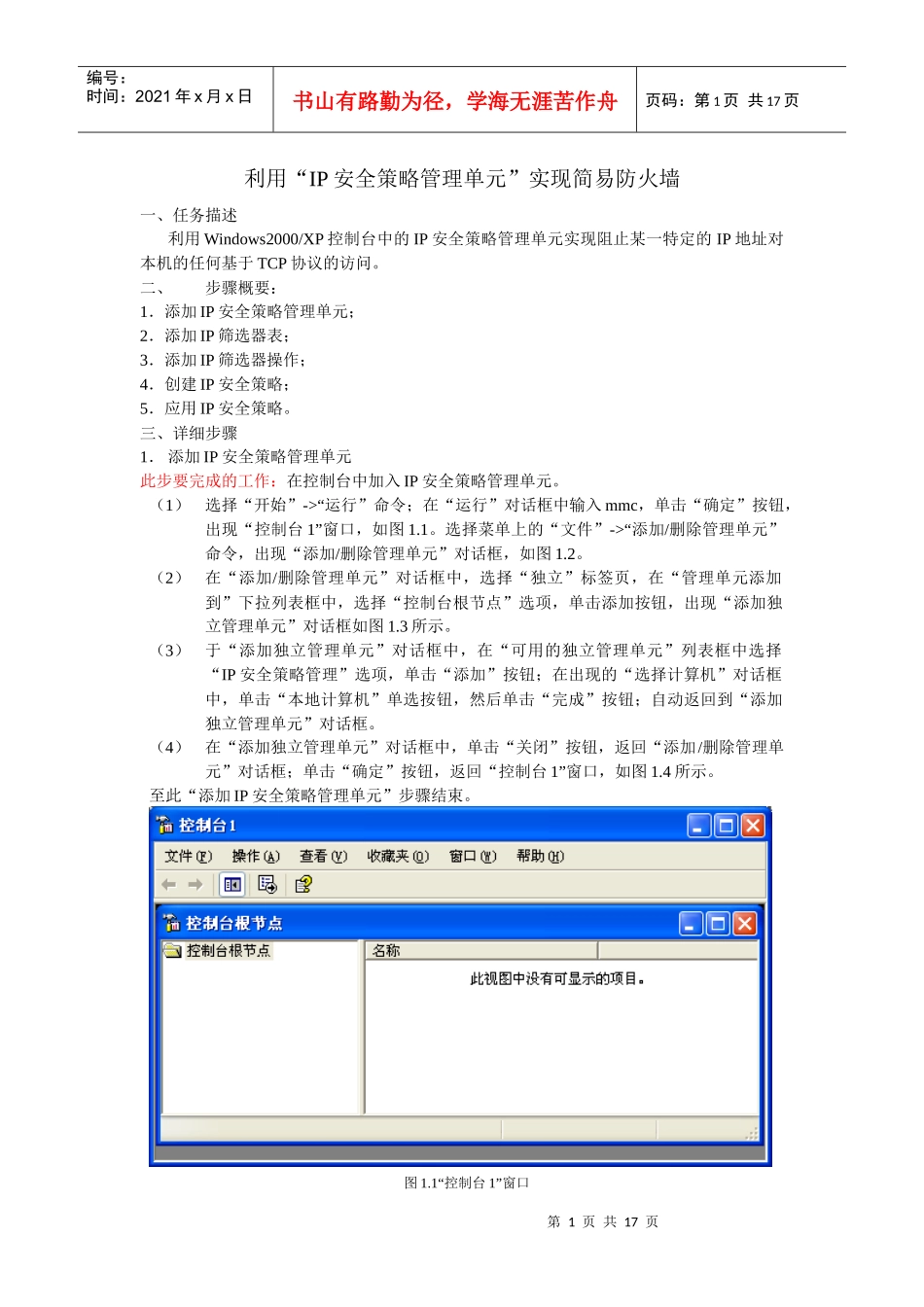

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页利用“IP安全策略管理单元”实现简易防火墙一、任务描述利用Windows2000/XP控制台中的IP安全策略管理单元实现阻止某一特定的IP地址对本机的任何基于TCP协议的访问。二、步骤概要：1．添加IP安全策略管理单元；2．添加IP筛选器表；3．添加IP筛选器操作；4．创建IP安全策略；5．应用IP安全策略。三、详细步骤1．添加IP安全策略管理单元此步要完成的工作：在控制台中加入IP安全策略管理单元。（1）选择“开始”->“运行”命令；在“运行”对话框中输入mmc，单击“确定”按钮，出现“控制台1”窗口，如图1.1。选择菜单上的“文件”->“添加/删除管理单元”命令，出现“添加/删除管理单元”对话框，如图1.2。（2）在“添加/删除管理单元”对话框中，选择“独立”标签页，在“管理单元添加到”下拉列表框中，选择“控制台根节点”选项，单击添加按钮，出现“添加独立管理单元”对话框如图1.3所示。（3）于“添加独立管理单元”对话框中，在“可用的独立管理单元”列表框中选择“IP安全策略管理”选项，单击“添加”按钮；在出现的“选择计算机”对话框中，单击“本地计算机”单选按钮，然后单击“完成”按钮；自动返回到“添加独立管理单元”对话框。（4）在“添加独立管理单元”对话框中，单击“关闭”按钮，返回“添加/删除管理单元”对话框；单击“确定”按钮，返回“控制台1”窗口，如图1.4所示。至此“添加IP安全策略管理单元”步骤结束。图1.1“控制台1”窗口第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页图1.2“添加/删除管理单元”对话框图1.3“添加独立管理单元”对话框第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页图1.4添加了IP安全策略的“控制台1”窗口2．添加IP筛选器表此步所完成的工作：在筛选器列表中建立筛选器操作对象的定义。（1）在图1.4所示的窗口中，选中左边窗口的“IP安全策略，在本地计算机”右击，从弹出菜单中选择“管理IP筛选器表和IP筛选器操作”单击，出现如图2.1所示的“管理IP筛选器表和IP筛选器操作”对话框。（2）在“管理IP筛选器表和IP筛选器操作”对话框中，选择“管理IP筛选器列表”标签页，单击“添加”按钮，出现如图2.2所示的“IP筛选器列表”对话框。在此对话框中输入IP筛选器的名称与描述，取消选择“使用“添加向导”(W)”复选框，单击添加按钮，出现如图2.3所示的“筛选器属性”对话框，对此筛选器进行设定。（3）在“筛选器属性”对话框中，选择“寻址”标签页，在“源地址”下拉列表框中选择“我的IP地址”选项，在“目标地址”下拉列表框中选择“一个特定的IP地址”选项。当“目标地址”选择“一个特定的IP地址”时，“IP地址”文本框可用，需要输入要屏蔽的特定IP地址。需要说明的是：默认情况下，“IP筛选器”的作用是单向的，如源地址是A，目标地址是B，则本筛选器只对A→B的包进行筛选器操作，对反方向的包不作处理，直接通过；选中“镜像”复选框，则本筛选器对A←→B的包都作处理。（4）选择“筛选器属性”对话框的“协议”标签页，在“选择协议类型”下拉框中选择欲处理的协议，如“TCP”，意味着本筛选器仅对TCP协议的包进行筛选器操作，不对其他协议（如UDP、ICMP）做任何操作；在“设置IP协议端口：”栏中设置相应的端口，如图2.4所示。（5）在“筛选器属性”对话框的“描述”标签页的文本框中输入本筛选器列表的说明文字。单击“确定”按钮，返回到“IP筛选器列表”窗口，如图2.5所示。“屏蔽特定IP对本机的访问”被加入了筛选器列表。至此“添加IP筛选器表”步骤结束。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页图2.1“管理IP筛选器表和IP筛选器操作”对话框图2.2“IP筛选器列表”对话框第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页图2.3“筛选器属性”对话框第6页共17页第5页共17页编号：时间：2021年x月x日书山有...
