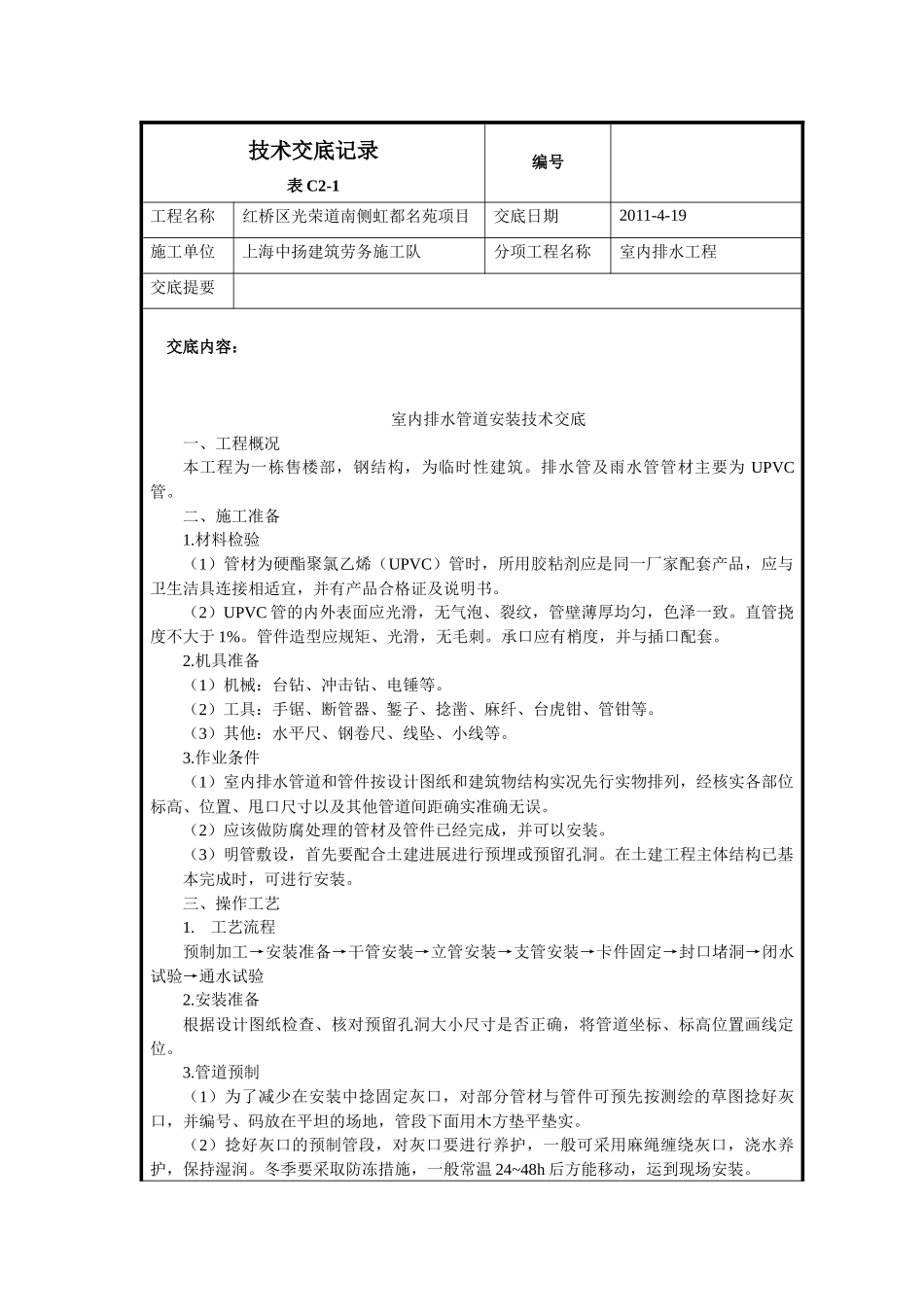

技术交底记录表C2-1编号工程名称红桥区光荣道南侧虹都名苑项目交底日期2011-4-19施工单位上海中扬建筑劳务施工队分项工程名称室内排水工程交底提要交底内容：室内排水管道安装技术交底一、工程概况本工程为一栋售楼部，钢结构，为临时性建筑。排水管及雨水管管材主要为UPVC管。二、施工准备1.材料检验（1）管材为硬酯聚氯乙烯（UPVC）管时，所用胶粘剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。（2）UPVC管的内外表面应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管挠度不大于1%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。2.机具准备（1）机械：台钻、冲击钻、电锤等。（2）工具：手锯、断管器、錾子、捻凿、麻纤、台虎钳、管钳等。（3）其他：水平尺、钢卷尺、线坠、小线等。3.作业条件（1）室内排水管道和管件按设计图纸和建筑物结构实况先行实物排列，经核实各部位标高、位置、甩口尺寸以及其他管道间距确实准确无误。（2）应该做防腐处理的管材及管件已经完成，并可以安装。（3）明管敷设，首先要配合土建进展进行预埋或预留孔洞。在土建工程主体结构已基本完成时，可进行安装。三、操作工艺1.工艺流程预制加工→安装准备→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验2.安装准备根据设计图纸检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。3.管道预制（1）为了减少在安装中捻固定灰口，对部分管材与管件可预先按测绘的草图捻好灰口，并编号、码放在平坦的场地，管段下面用木方垫平垫实。（2）捻好灰口的预制管段，对灰口要进行养护，一般可采用麻绳缠绕灰口，浇水养护，保持湿润。冬季要采取防冻措施，一般常温24~48h后方能移动，运到现场安装。审核人交底人接受交底人技术交底记录表C2-1编号工程名称红桥区光荣道南侧虹都名苑项目交底日期2011-4-19施工单位上海中扬建筑劳务施工队分项工程名称室内排水工程交底提要交底内容：4.排水干管安装（1）安装在管道设备层内的排水干管可根据设计要求做托、吊或砖墩架设。（2）安装托、吊干管先要搭设架子，将托架或吊卡按设计坡度安装好，量准吊棍尺寸，将预制好的管道托、吊牢固，并将立管预留口位置及各层卫生洁具的排水预留管口根据室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口装上临时丝堵。（3）托、吊排水干管在吊顶内者，需做灌水试验。首先按照施工图对安装好的管道坐标、标高及预留管口尺寸进行自检；确认准确无误后，即可从预留管口处灌水做灌水试验，水滿后观察水位不下降，各接口及管道无渗漏，经有关人员进行检查，并填写灌水试验记录，按隐蔽工程项目办理隐检手续。（4）管道系统经隐检验收合格后，临时封堵各预留管口，配合土建填堵孔洞。将预制好的管道托、吊牢固，并将立管预留口位置及各层卫生洁具的排水预留管口根据室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口装上临时丝堵。5.排水立管安装（1）根据施工图校对预留管洞尺寸有无差错，如有偏差或漏埋预留套管，可按位置画好标记，用混凝土开孔机开孔。（2）立管检查口设置按设计要求。排水支管设在吊顶内时，宜在每层立管上设检查口，以便做灌水试验。（3）安装立管时应两人配合，一人在上一层楼板上，由管洞内放下一个绳头，下面一人将预制好的立管的上半部拴牢，上拉下托将立管下部插口插入下层管道承口内。（4）立管插入承口后，下层的人把甩口及立管检查口方向找正，上层的人用木楔将管在楼板洞处临时卡牢、打麻、吊直、捻灰。复查立管垂直度，将立管临时固定牢固。（5）立管安装完毕后，配合土建用不低于楼板强度等级的混凝土将洞灌满堵实，并拆除临时支架，用型钢做固定支架。（6）在安装管道时应考虑管道胀缩补偿余量。（7）本工程使用的辅助透气管可采用辅助透气异型管件连接。6.排水支管安装（1）支管安装应先搭好架子，并将托架按坡度安装好，或安装好吊卡，量准吊棍尺寸，将预制好的管道托到架子上，再将支管插入立管预留口的承口内，将支管预留口尺寸找准，并固定好支管，然后打麻、捻灰口。（2）支管...
