宁夏自治区医院新区医院高压氧、核医学、太平间工程创VIP免费

宁夏自治区医院新区医院高压氧、核医学、太平间工程创_第1页
1/32
宁夏自治区医院新区医院高压氧、核医学、太平间工程创_第2页
2/32
宁夏自治区医院新区医院高压氧、核医学、太平间工程创_第3页
3/32

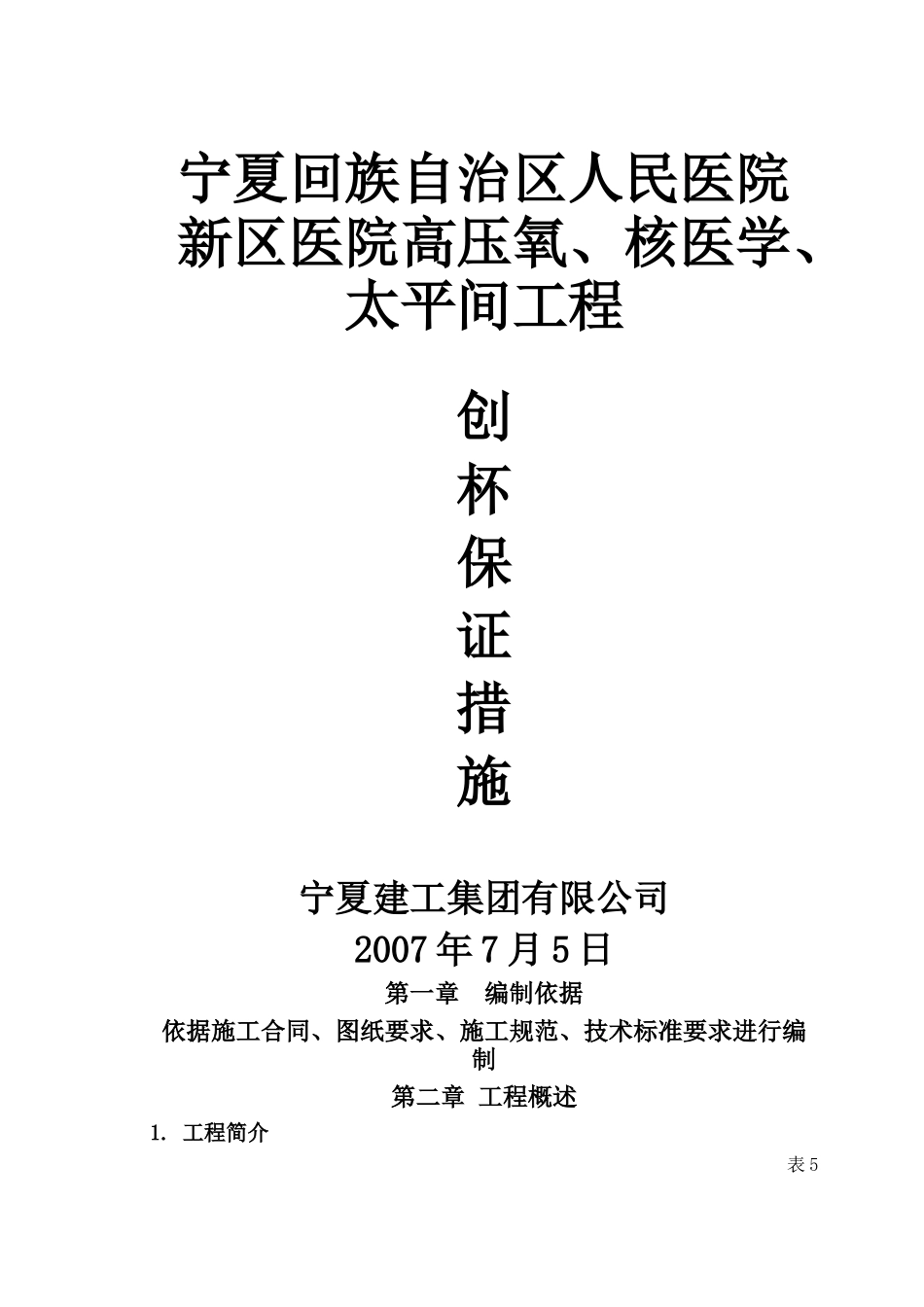

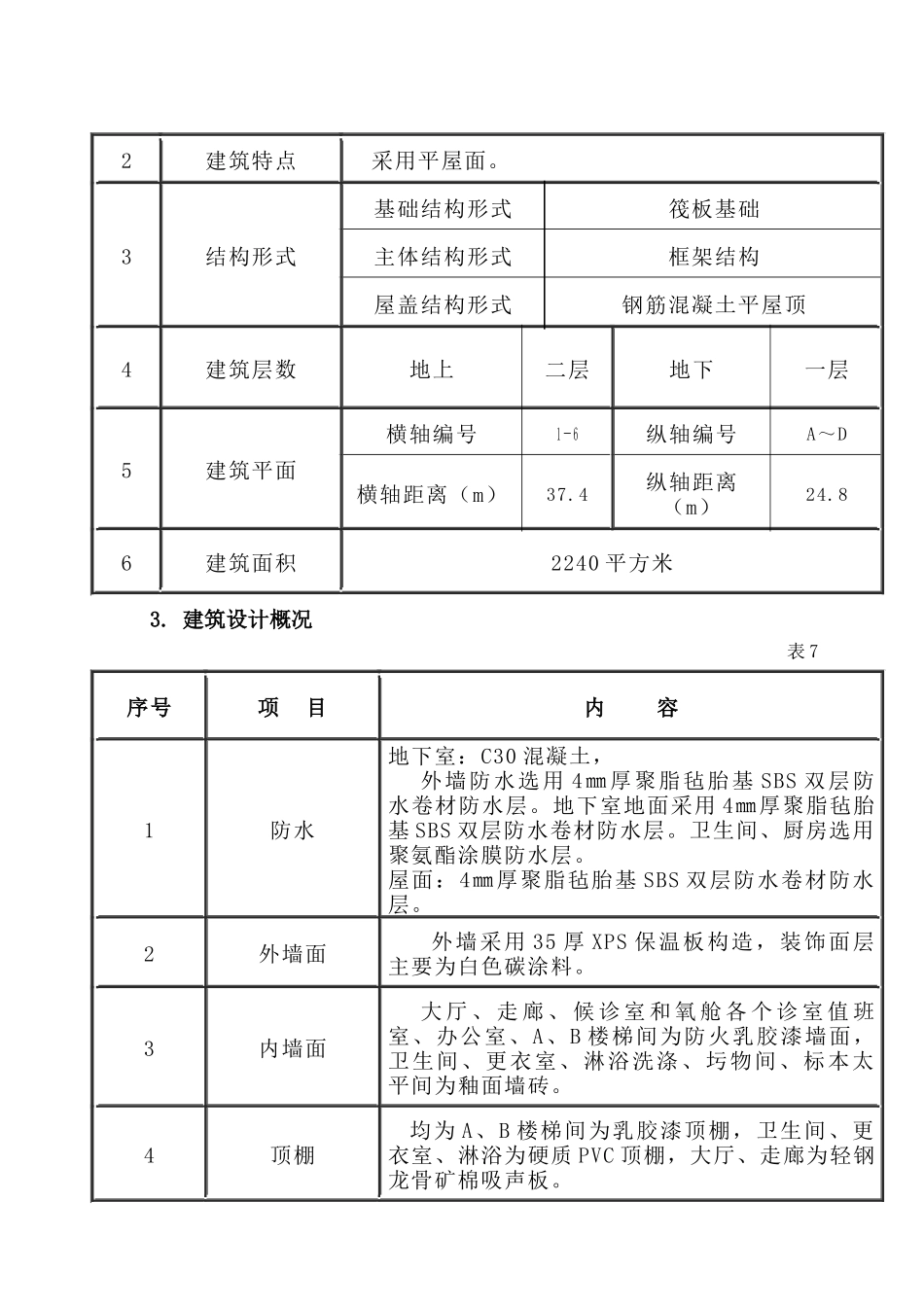

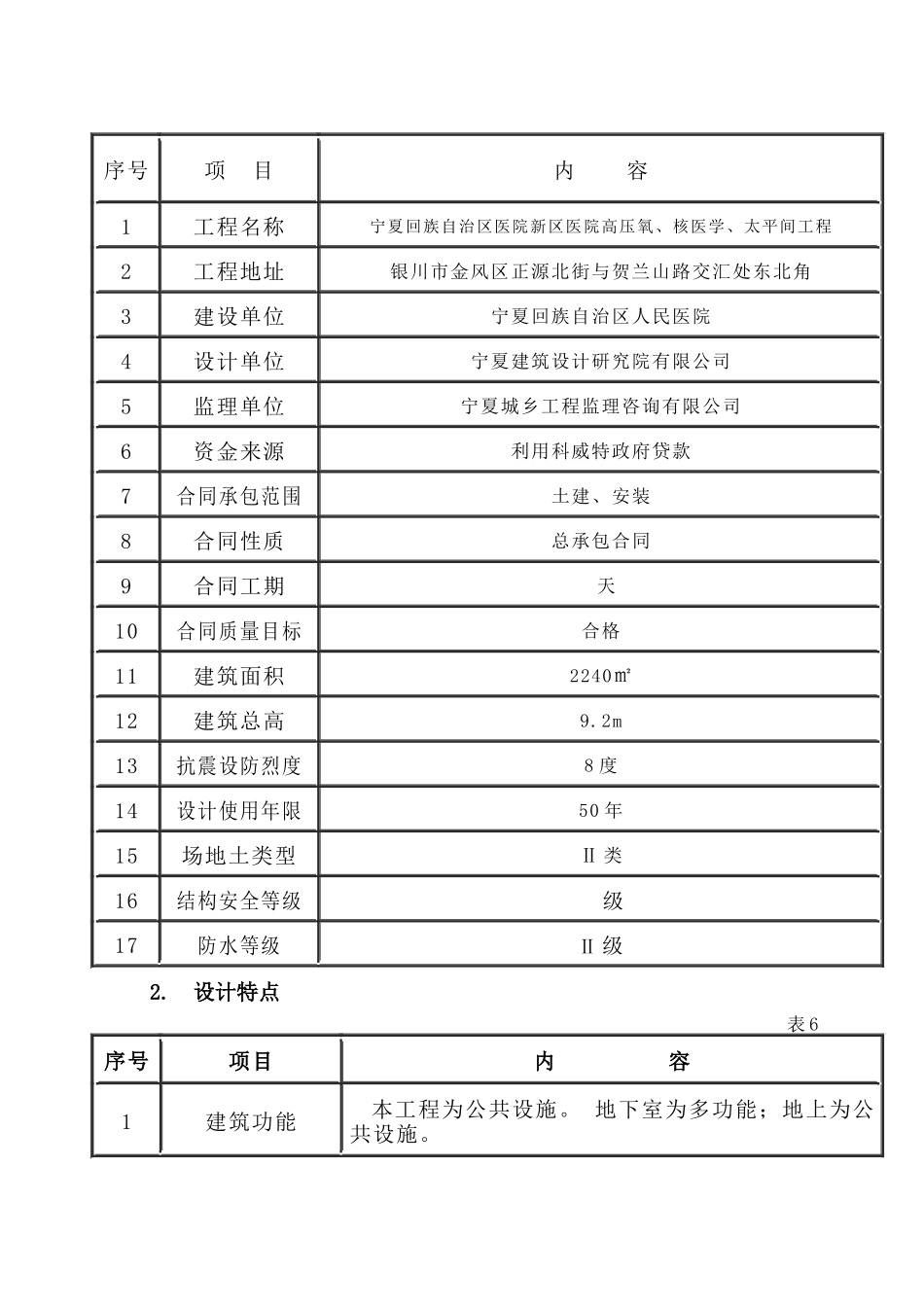

宁夏回族自治区人民医院新区医院高压氧、核医学、太平间工程创杯保证措施宁夏建工集团有限公司2007年7月5日第一章编制依据依据施工合同、图纸要求、施工规范、技术标准要求进行编制第二章工程概述1.工程简介表5序号项目内容1工程名称宁夏回族自治区医院新区医院高压氧、核医学、太平间工程2工程地址银川市金风区正源北街与贺兰山路交汇处东北角3建设单位宁夏回族自治区人民医院4设计单位宁夏建筑设计研究院有限公司5监理单位宁夏城乡工程监理咨询有限公司6资金来源利用科威特政府贷款7合同承包范围土建、安装8合同性质总承包合同9合同工期天10合同质量目标合格11建筑面积2240㎡12建筑总高9.2m13抗震设防烈度8度14设计使用年限50年15场地土类型Ⅱ类16结构安全等级级17防水等级Ⅱ级2.设计特点表6序号项目内容1建筑功能本工程为公共设施。地下室为多功能;地上为公共设施。2建筑特点采用平屋面。3结构形式基础结构形式筏板基础主体结构形式框架结构屋盖结构形式钢筋混凝土平屋顶4建筑层数地上二层地下一层5建筑平面横轴编号1-6纵轴编号A~D横轴距离(m)37.4纵轴距离(m)24.86建筑面积2240平方米3.建筑设计概况表7序号项目内容1防水地下室:C30混凝土,外墙防水选用4㎜厚聚脂毡胎基SBS双层防水卷材防水层。地下室地面采用4㎜厚聚脂毡胎基SBS双层防水卷材防水层。卫生间、厨房选用聚氨酯涂膜防水层。屋面:4㎜厚聚脂毡胎基SBS双层防水卷材防水层。2外墙面外墙采用35厚XPS保温板构造,装饰面层主要为白色碳涂料。3内墙面大厅、走廊、候诊室和氧舱各个诊室值班室、办公室、A、B楼梯间为防火乳胶漆墙面,卫生间、更衣室、淋浴洗涤、圬物间、标本太平间为釉面墙砖。4顶棚均为A、B楼梯间为乳胶漆顶棚,卫生间、更衣室、淋浴为硬质PVC顶棚,大厅、走廊为轻钢龙骨矿棉吸声板。5踢脚卫生间、更衣室、淋浴为地砖。大厅、走廊、候诊厅为玻化砖。6地面卫生间、更衣室、淋浴为防滑地砖,A、B楼梯间为水泥砂浆地面。7保温屋面:屋面保温层采用100厚聚乙烯苯板。外墙面:35厚XPS保温板构造,8门窗木门、防火门、钢化玻璃门、防辐射门窗、断桥铝合金中空玻璃窗。9散水宽度900,做法见02J9-48-6。10给排水系统本工程生活给水系统由市政管网直供;排水系统分污废水系统和雨水系统两部分,本工程采用污废水分流,污水排至中水处理站;屋面雨水顺雨水立管集中排水至室外散水。11消防系统本工程设室内消火栓系统12采暖系统本工程采暖热源来自各院内锅炉房供给。13动力照明系统本工程电源由医技楼配电室埋电缆引来,电压等级为~380V/220V;负荷等级:高压氧仓、ECT用电为一级负荷,客梯,应急照明为二级负荷,其余为三级负荷。14防雷接地本工程采用TN-C-S系统,并做等电位连接。15弱电系统本工程弱电系统包括消防、电话、电视、呼叫对讲,系统采用线缆穿线槽敷设。《专业安装工程》。4.工程特点(1)设计新颖、富有特色本工程是宁夏回族自治区重点工程。(2)本工程质量目标。本工程质量目标:争取获“凤凰杯”工程。(3)专业齐全,交叉配合多。第二章目标管理及创优目的1.项目主要管理目标表8序号目标名称内容1质量目标合格,争取获得“凤凰杯”工程。2环保目标顺利通过内审、外审、环保达标。3工期目标2007年7月日开工,2008年月日竣工。4体系目标按公司要求完成三大体系合并、运作。5成本目标按合同和公司相关要求,完成成本控制。6安全文明目标安全文明工地2.第二层次目标分解(土建部分)表9序号项目名称质量目标目标要求责任人1施工组织管理合格符合有关管理制度和验收规范,达到优质工程标准。2技术资料管理合格符合国家技术资料管理规程要求,达到银川优质的工程标准。3地基与基础合格1.所有分项工程和检验批必须符合GB50202-2002工程质量验收规范规定,全部合格。2.地下防水混凝土保证不渗不漏。4主体结构合格1.所有分项工程和检验批必须符合工程质量验收规范规定,全部合格。2.除地下室墙体外,其他部分一律按照清水混凝土施工。3.主体结构必须合格。5建筑屋面合格1.所有分项工程和检验批必须符合GB50207-2002工程质量验收规范规定。2.屋面工程及节点观感良好。3.屋面防水层施工完成后,对整个屋...
