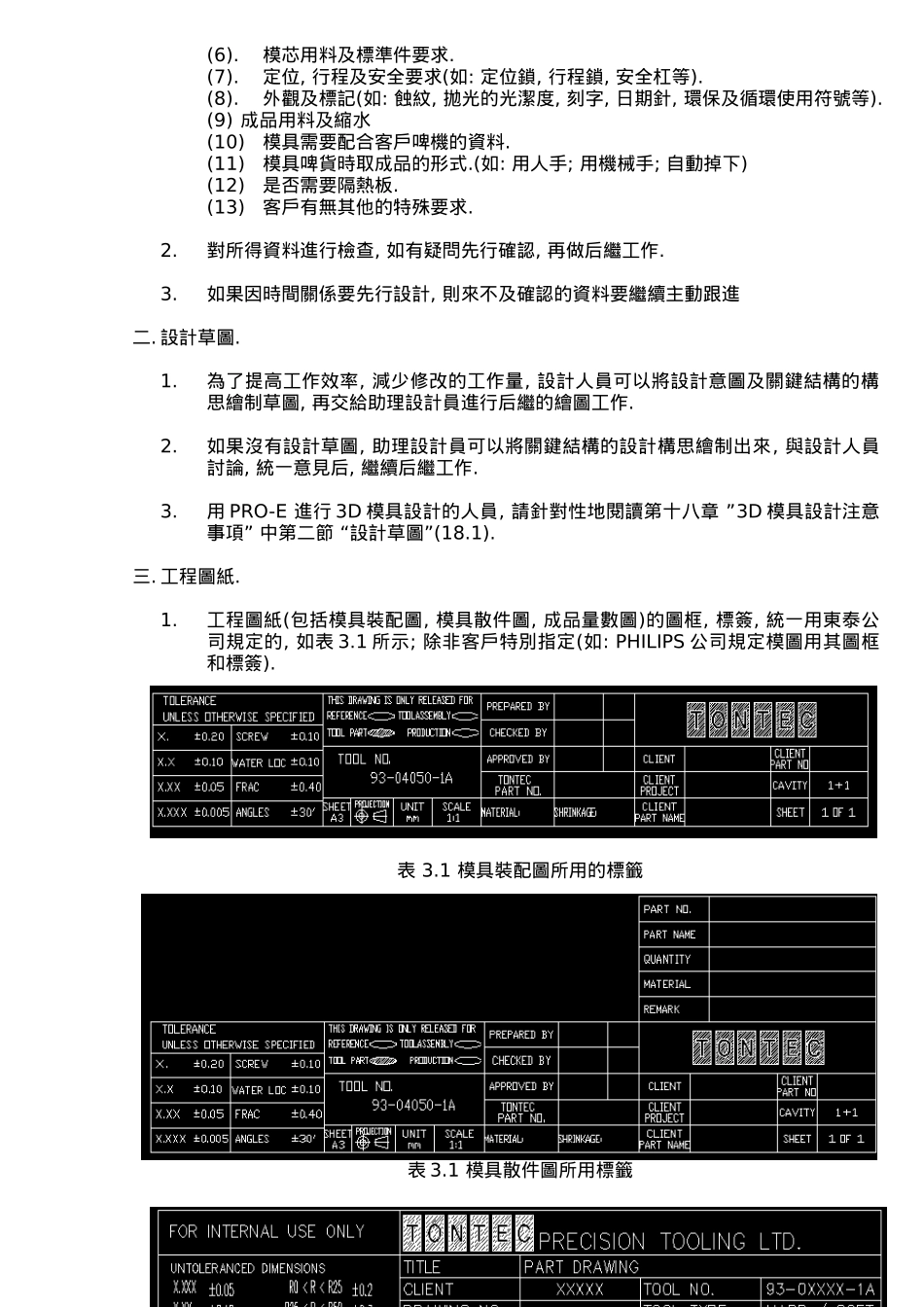

東泰實業東泰實業((香港香港))有限公司有限公司TONTECINDUSTRIAL(H.K)LTD.TONTECINDUSTRIAL(H.K)LTD.注塑模具設計規範版本編號:2003-V1.1編輯:編輯日期:送呈:審核:批准:批准日期:導引:<<東泰注塑模具設計規範>>是東泰實業公司在長期的模具制造實踐中,積累起來的經驗與技術的結晶.並且隨著公司的發展而不斷完善此規範,以此來保持和不斷提高公司的模具設計水平.<<東泰注塑模具設計規範>>分兩部份主要內容:一部份是設計規範;一部份是設計規範附錄表.設計規範是東泰實業公司模具設計部門在進行模具設計時所參照的主要依據及基本要求;設計規範附錄表是進行模具設計時,常用的相關的專業數據表及客戶要求.內容檢索:附錄檢索:一.模具設計資料1.注塑模具常用鋼材表二.設計草圖2.常用模具標準件的供應商三.工程圖紙3.常用塑膠材料表四.模芯4.蝕紋深度與脫模角對應表五.模胚及組件.5.模具工程中英文詞匯表六.流道6.公制,英制,美制螺紋數據表七.入水7.1Honeywell公司的模具要求八.鑲件7.2Philips公司(新加坡)模具要求九.模溫與運水7.3NORPLAST公司的模具要求十.頂出7.4UPP公司模具要求十一.疏气7.5Krone公司模具要求十二.拋光7.6APS公司模具要求十三.蝕刻與標記8.Pro-Engineer2Ddrawing參數設置十四.行位十五.斜頂十六.旋轉抽牙十七.開模動作及定位.十八.3D模具設計注意事項.十九.附錄表東泰注塑模具設計規範一.模具設計資料.1.需要客戶或工程部門確認的模具設計資料:(1).2D或3D成品圖(最好有出模角,注意有不同的版本).(2).成品出模分型線.(3).模腔數量.(4).入水位置及型式.(5).模胚型式(如:三板模,熱流道模,前后模兩邊頂等).(6).模芯用料及標準件要求.(7).定位,行程及安全要求(如:定位鎖,行程鎖,安全杠等).(8).外觀及標記(如:蝕紋,拋光的光潔度,刻字,日期針,環保及循環使用符號等).(9)成品用料及縮水(10)模具需要配合客戶啤機的資料.(11)模具啤貨時取成品的形式.(如:用人手;用機械手;自動掉下)(12)是否需要隔熱板.(13)客戶有無其他的特殊要求.2.對所得資料進行檢查,如有疑問先行確認,再做后繼工作.3.如果因時間關係要先行設計,則來不及確認的資料要繼續主動跟進二.設計草圖.1.為了提高工作效率,減少修改的工作量,設計人員可以將設計意圖及關鍵結構的構思繪制草圖,再交給助理設計員進行后繼的繪圖工作.2.如果沒有設計草圖,助理設計員可以將關鍵結構的設計構思繪制出來,與設計人員討論,統一意見后,繼續后繼工作.3.用PRO-E進行3D模具設計的人員,”請針對性地閱讀第十八章3D模具設計注意”“”事項中第二節設計草圖(18.1).三.工程圖紙.1.工程圖紙(包括模具裝配圖,模具散件圖,成品量數圖)的圖框,標簽,統一用東泰公司規定的,如表3.1所示;除非客戶特別指定(如:PHILIPS公司規定模圖用其圖框和標簽).表3.1模具裝配圖所用的標籤表3.1模具散件圖所用標籤表3.1模具量數圖所用標籤2.繪圖時請用東泰統一的標準件圖形數據庫(Auto-CAD的2D零件庫,Pro-E的3D零件庫).(1).當繪圖時發現零件庫中沒有所需的零件圖形時,先自行畫上,過后再要求將此零件加入零件庫中,以便公司全體設計人員可以共享日漸完善的零件庫資源.(2).Auto-CAD的零件庫中的零件圖形,繪製時線的大小,線的顏色及線型等線的用法要用東泰公司統一規定的用法.祥細請閱讀本章第4節(3.4)3.模具裝配圖的圖面通常包括以下這些內容:(1).后模的俯視圖;前模的底視圖;平行於X軸的全模剖視圖;平行於Y軸的全模剖視圖;這四個主要視圖在裝配圖中的投影擺放方位如圖3.2.1所示:(2).入水口的放大圖;疏气口的放大圖;立體運水線路圖;如圖3.2.2所示:(3).如果成品分型复雜或難以在裝配圖中表達清楚的話,則把3D成品的斜視圖放在裝配圖中,用箭頭將分型線指示清楚.(4).沒有表達出來的模具關鍵結構部分,需要增加一些部分剖視圖來表達;一些結構太細小,看不清楚和不方便標數的,需要增加一些放大圖來表達.(5).如果沒有散件圖跟裝配圖一起發放,則裝配圖上要有頂針尺寸圖.(6).如果是用熱唧咀或熱流道板的模具,則模具裝配圖上要有電線插座示意圖及接線表.(7).有行程限制鎖(拉扣)及頂針板安全結構的模具,要把它們的裝配尺寸表達在模具裝配圖上.(8).要在模具裝配圖上表達清楚運水的IN.O...
