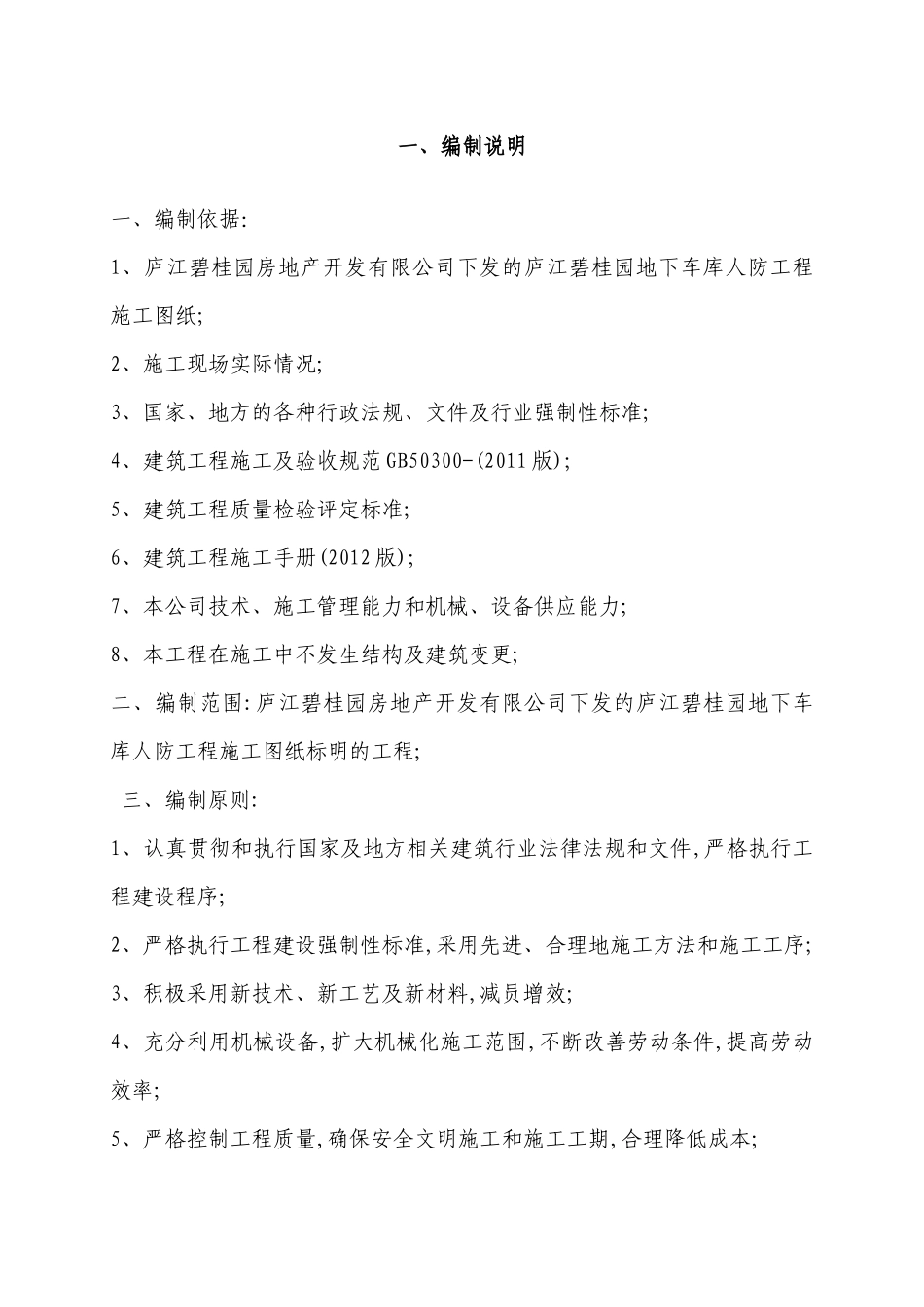

一、编制说明一、编制依据:1、庐江碧桂园房地产开发有限公司下发的庐江碧桂园地下车库人防工程施工图纸;2、施工现场实际情况;3、国家、地方的各种行政法规、文件及行业强制性标准;4、建筑工程施工及验收规范GB50300-(2011版);5、建筑工程质量检验评定标准;6、建筑工程施工手册(2012版);7、本公司技术、施工管理能力和机械、设备供应能力;8、本工程在施工中不发生结构及建筑变更;二、编制范围:庐江碧桂园房地产开发有限公司下发的庐江碧桂园地下车库人防工程施工图纸标明的工程;三、编制原则:1、认真贯彻和执行国家及地方相关建筑行业法律法规和文件,严格执行工程建设程序;2、严格执行工程建设强制性标准,采用先进、合理地施工方法和施工工序;3、积极采用新技术、新工艺及新材料,减员增效;4、充分利用机械设备,扩大机械化施工范围,不断改善劳动条件,提高劳动效率;5、严格控制工程质量,确保安全文明施工和施工工期,合理降低成本;二、工程概况庐江碧桂园地下车库及人防工程为现浇钢筋混凝土框架剪力墙结构,平面形状呈矩型,分A.B.C三区,地下一层,顶板回填土厚度按设计要求回填。由江苏省第二建筑设计研究院有限责任公司设计,工程位于庐江县城东新区盛桥路以南,白山路以西。2-1建筑概况整个建筑分A.B.C三区,A区1-29×AC-AP轴,B区4-27×V-AF轴,C区3-21×A-P轴地下车库层高3.5m。±0.00相当于34.6m(黄海高程),总建筑面积19298m2,其中车库面积9129m2,根据图纸设计要求装饰简介如下:内墙A区刷白色防霉涂料二遍,B区水泥砂浆粉刷,C区普通内墙涂料。楼地面A区做防尘耐磨高级地坪漆,B区做水泥砂浆掺铁屑抹面,C区做嵌金刚砂防滑条,顶板梁板不粉刷,梁板下刷白色防水乳胶漆二度,混凝土外墙采用满刮防水腻子刷外墙涂料,室外楼梯间、竖井以上外墙均以仿石涂料饰面地下室外墙、顶板与侧墙等的迎水面等采用聚酯高强复合防水卷材,湿式报警阀组间与水泵间等有水房间地面采用阳离子氯丁胶做防水层,做法详详见图纸说明和节点图。2-2结构概况本工程按七度抗震设防裂度设计,三级抗震,为六级单建式人防工程,建筑结构安全等级为二级。采用钢筋混凝土有梁式整板基础,柱截面有500*500,框架梁截面有300×500、300×600.450×750、500×750等,最大柱距7.8m,整板基础、框架柱、梁板、剪力墙混凝土强度等级为C35,混凝土后浇带强度等级为C40,过梁为C25,基础垫层C15。混凝土抗渗等级:地下室底板、墙板为P6,地下室内墙采用MU10非空心砖或MU15砼砌块,M5.0水泥砂浆砌筑。2-3安装概况本项目安装部分有四个主要方面的内容,即给排水、电气(通风空调系统、消防系统)。其中给排水部分包括普通给排水管路、电气部分包括照明系统。本工程设计时考虑电气接地体利用建筑结构钢筋网作为接地装置,电气线管敷设主要为明敷,给排水部分给水管采用钢塑复合管,排水管采用镀锌钢管,重力排水管采用给水铸铁管,消火栓系统及自动喷水灭火系统主干管采用加厚内外热镀锌钢管。安装部分的主要工作量详见报价书之材料表。2-4施工条件与工程特点该工程位于庐江县城东新区盛桥路以南,白山路以西,虽位于城市主干道二侧,但是该区域为城市新区,车流量较少,场地宽敞,施工用电已送至现场附近,能够满足施工要求。规划区临时道路已基本施工完毕,交通方便,施工所用材料均可由该路运至现场。1、工程地下一层,单层面积大,各种预埋、预留多。2、质量标准高。3、场地周边均为拟建工程项目,施工现场需合理安排施工机具、材料的堆放,场外交通方便。三、工程总体目标通过仔细熟悉图纸,充分认识到本工程的特点与重要性,经过反复研究决定,用一流的管理水平、一流的施工速度,创建一流的工程,回报业主的厚爱与信任。3-1工期:发扬项目部的硬拼精神,保证按业主制定工期要求3个月内完工。3-2质量:本工程确保合格,争创优良。3-3安全:杜绝重大伤亡与火灾事故,一般事故频率控制在1‰以内。3-4现场管理:坚持“标准化”长效管理,努力建成“县级安全文明工地”。四、施工部署4-1施工组织1、实行项目法管理:成立项目经理部,由一名项目经理、一名项目工程师和土建、安装等专业相关技术管理人员组成,按照公...
