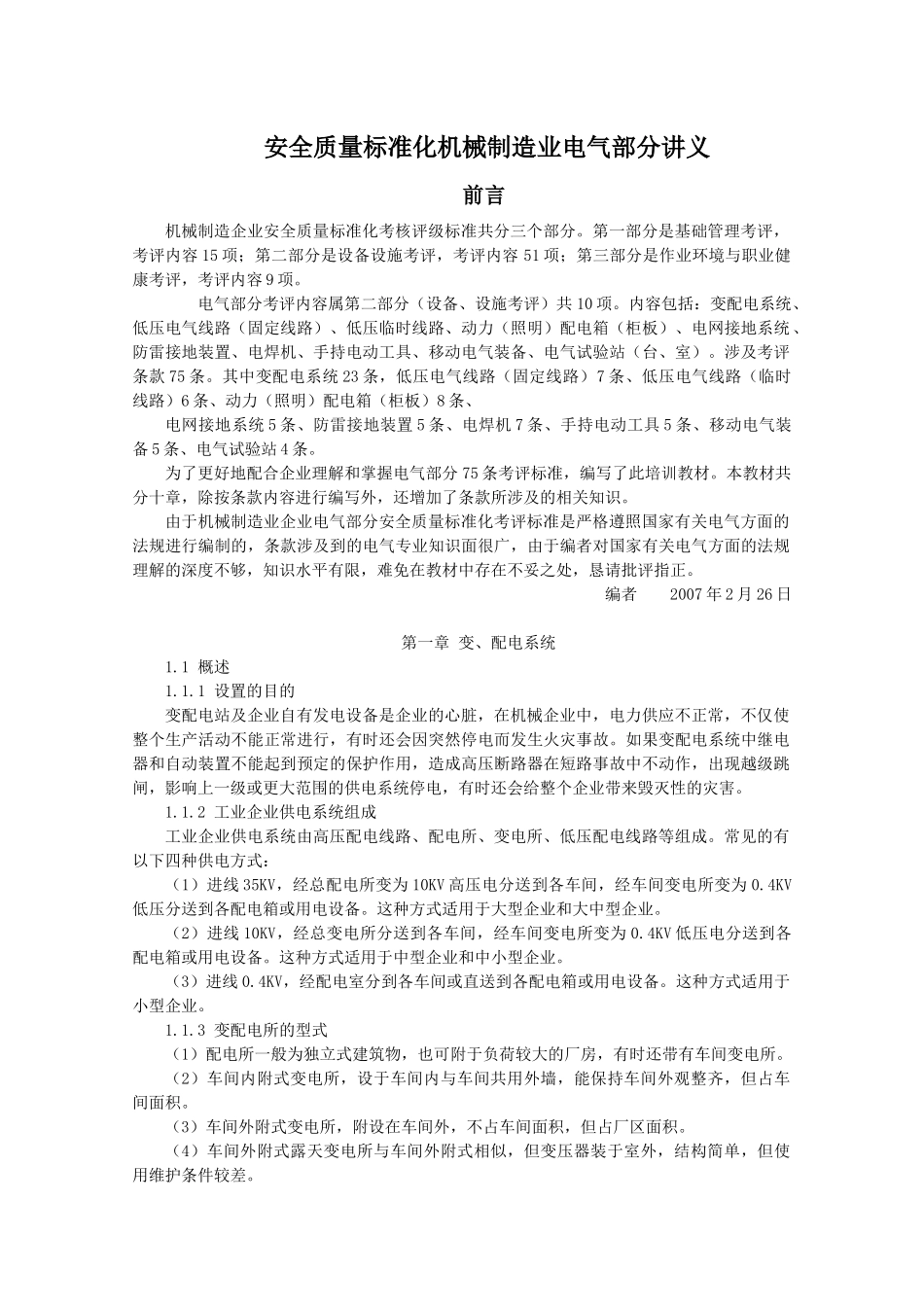

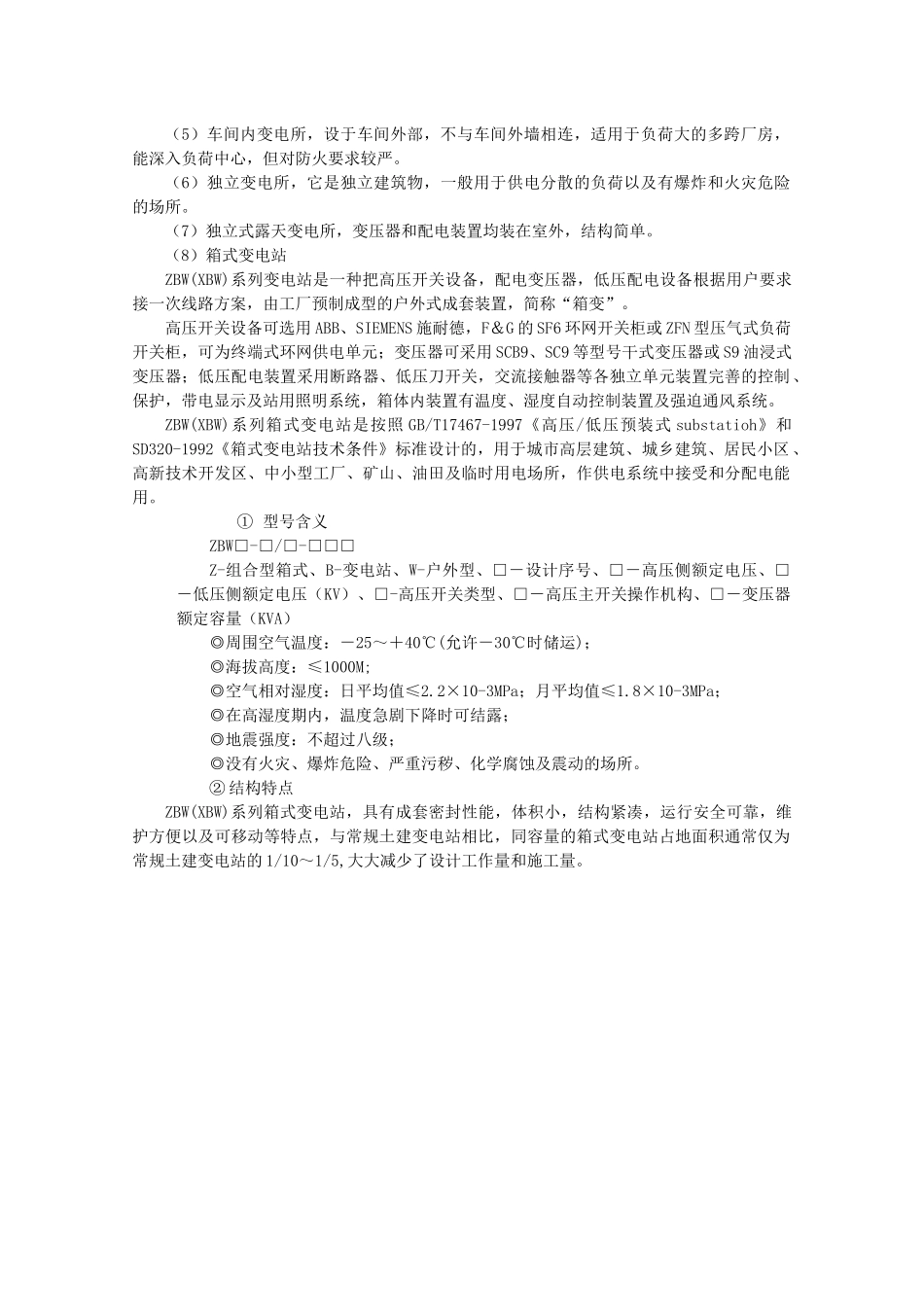

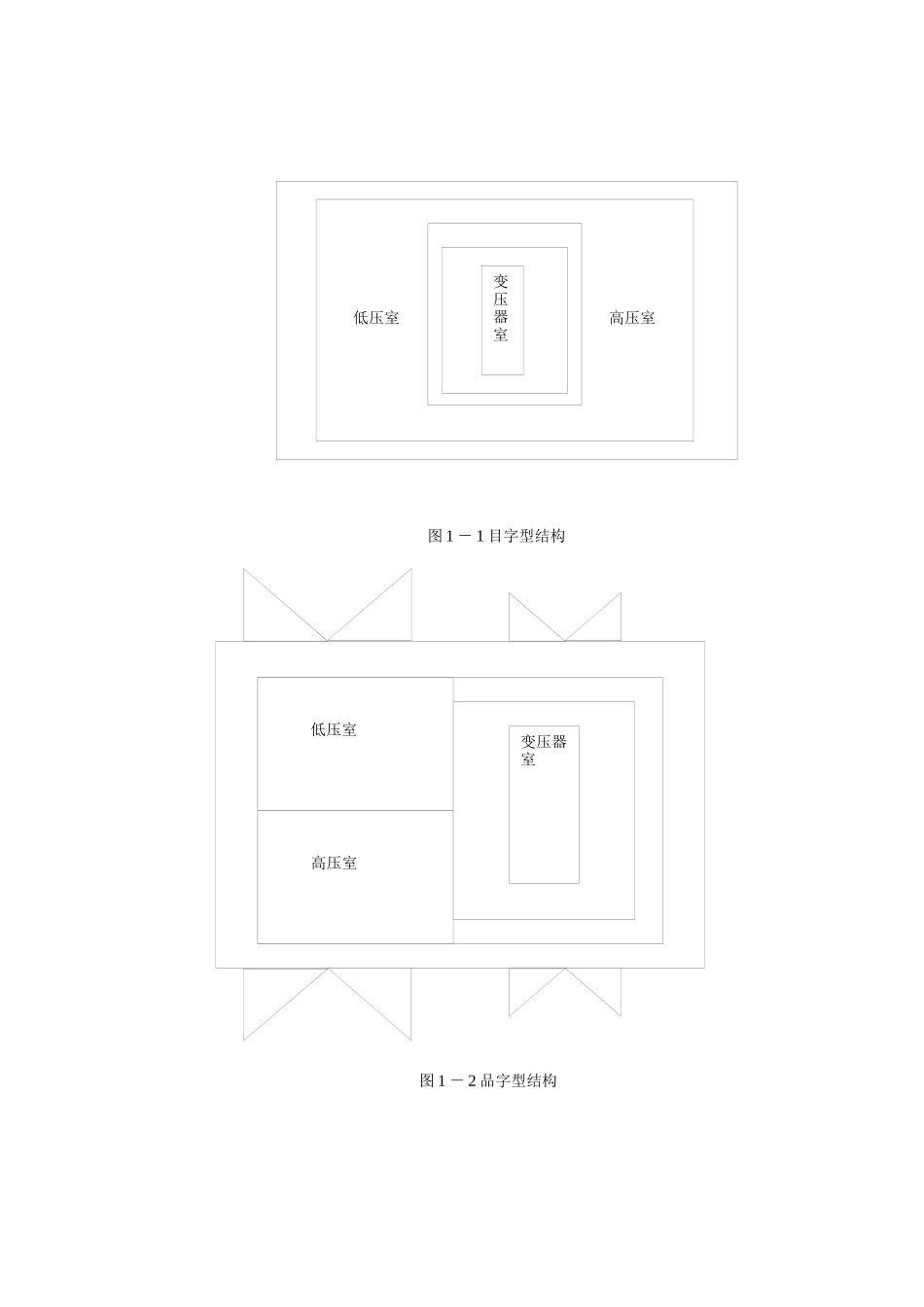

安全质量标准化机械制造业电气部分讲义前言机械制造企业安全质量标准化考核评级标准共分三个部分。第一部分是基础管理考评，考评内容15项；第二部分是设备设施考评，考评内容51项；第三部分是作业环境与职业健康考评，考评内容9项。电气部分考评内容属第二部分（设备、设施考评）共10项。内容包括：变配电系统、低压电气线路（固定线路）、低压临时线路、动力（照明）配电箱（柜板）、电网接地系统、防雷接地装置、电焊机、手持电动工具、移动电气装备、电气试验站（台、室）。涉及考评条款75条。其中变配电系统23条，低压电气线路（固定线路）7条、低压电气线路（临时线路）6条、动力（照明）配电箱（柜板）8条、电网接地系统5条、防雷接地装置5条、电焊机7条、手持电动工具5条、移动电气装备5条、电气试验站4条。为了更好地配合企业理解和掌握电气部分75条考评标准，编写了此培训教材。本教材共分十章，除按条款内容进行编写外，还增加了条款所涉及的相关知识。由于机械制造业企业电气部分安全质量标准化考评标准是严格遵照国家有关电气方面的法规进行编制的，条款涉及到的电气专业知识面很广，由于编者对国家有关电气方面的法规理解的深度不够，知识水平有限，难免在教材中存在不妥之处，恳请批评指正。编者2007年2月26日第一章变、配电系统1.1概述1.1.1设置的目的变配电站及企业自有发电设备是企业的心脏，在机械企业中，电力供应不正常，不仅使整个生产活动不能正常进行，有时还会因突然停电而发生火灾事故。如果变配电系统中继电器和自动装置不能起到预定的保护作用，造成高压断路器在短路事故中不动作，出现越级跳闸，影响上一级或更大范围的供电系统停电，有时还会给整个企业带来毁灭性的灾害。1.1.2工业企业供电系统组成工业企业供电系统由高压配电线路、配电所、变电所、低压配电线路等组成。常见的有以下四种供电方式：（1）进线35KV，经总配电所变为10KV高压电分送到各车间，经车间变电所变为0.4KV低压分送到各配电箱或用电设备。这种方式适用于大型企业和大中型企业。（2）进线10KV，经总变电所分送到各车间，经车间变电所变为0.4KV低压电分送到各配电箱或用电设备。这种方式适用于中型企业和中小型企业。（3）进线0.4KV，经配电室分到各车间或直送到各配电箱或用电设备。这种方式适用于小型企业。1.1.3变配电所的型式（1）配电所一般为独立式建筑物，也可附于负荷较大的厂房，有时还带有车间变电所。（2）车间内附式变电所，设于车间内与车间共用外墙，能保持车间外观整齐，但占车间面积。（3）车间外附式变电所，附设在车间外，不占车间面积，但占厂区面积。（4）车间外附式露天变电所与车间外附式相似，但变压器装于室外，结构简单，但使用维护条件较差。（5）车间内变电所，设于车间外部，不与车间外墙相连，适用于负荷大的多跨厂房，能深入负荷中心，但对防火要求较严。（6）独立变电所，它是独立建筑物，一般用于供电分散的负荷以及有爆炸和火灾危险的场所。（7）独立式露天变电所，变压器和配电装置均装在室外，结构简单。（8）箱式变电站ZBW(XBW)系列变电站是一种把高压开关设备，配电变压器，低压配电设备根据用户要求接一次线路方案，由工厂预制成型的户外式成套装置，简称“箱变”。高压开关设备可选用ABB、SIEMENS施耐德，F＆G的SF6环网开关柜或ZFN型压气式负荷开关柜，可为终端式环网供电单元；变压器可采用SCB9、SC9等型号干式变压器或S9油浸式变压器；低压配电装置采用断路器、低压刀开关，交流接触器等各独立单元装置完善的控制、保护，带电显示及站用照明系统，箱体内装置有温度、湿度自动控制装置及强迫通风系统。ZBW(XBW)系列箱式变电站是按照GB/T17467-1997《高压/低压预装式substatioh》和SD320-1992《箱式变电站技术条件》标准设计的，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山、油田及临时用电场所，作供电系统中接受和分配电能用。①型号含义ZBW□-□/□-□□□Z-组合型箱式、B-变电站、W-户外型、□－设计序号、□－高压侧额定电压、□－低压侧额定电压（KV）、□-高压开关类型、□－高压主开关操作机构、□...
