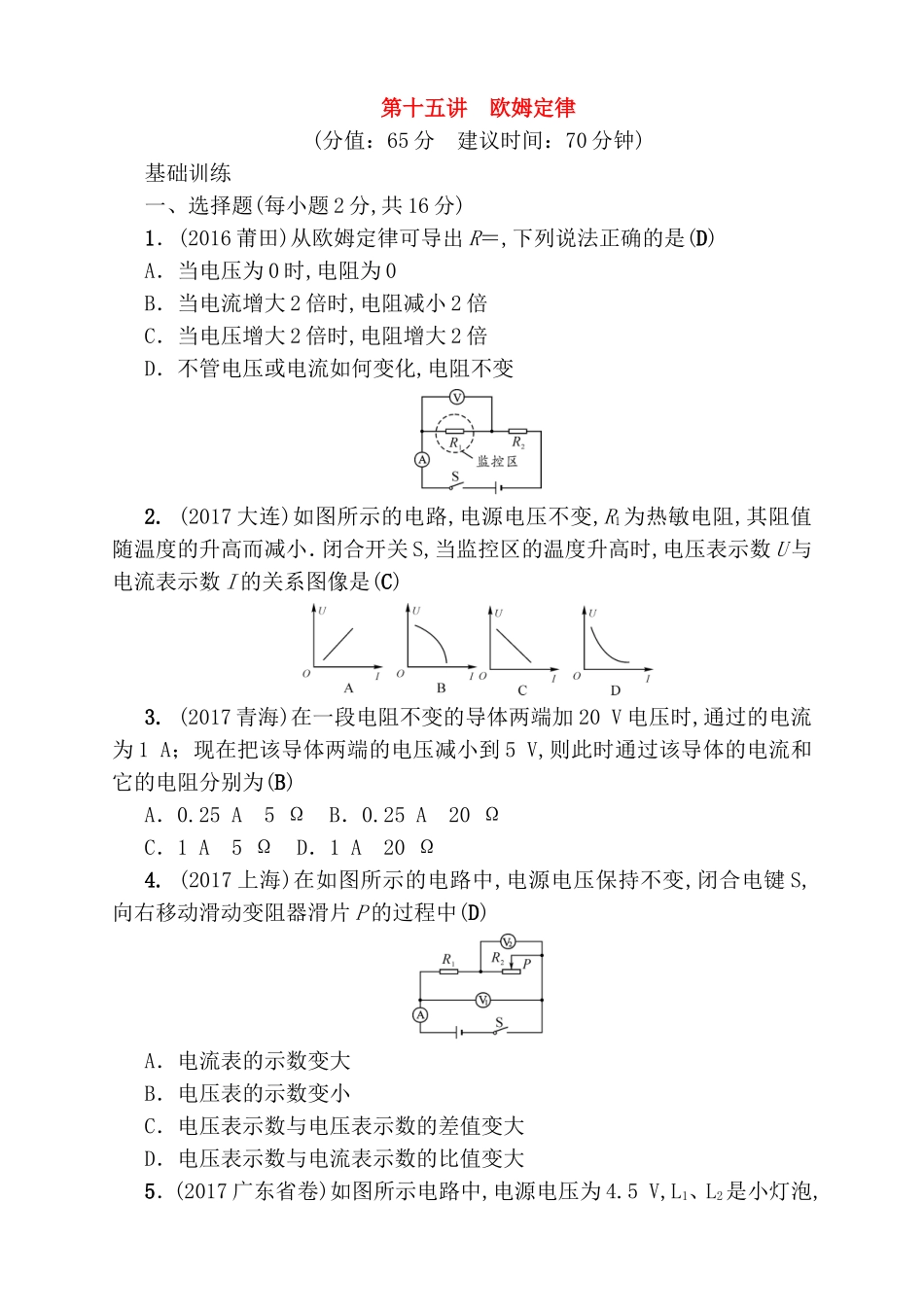

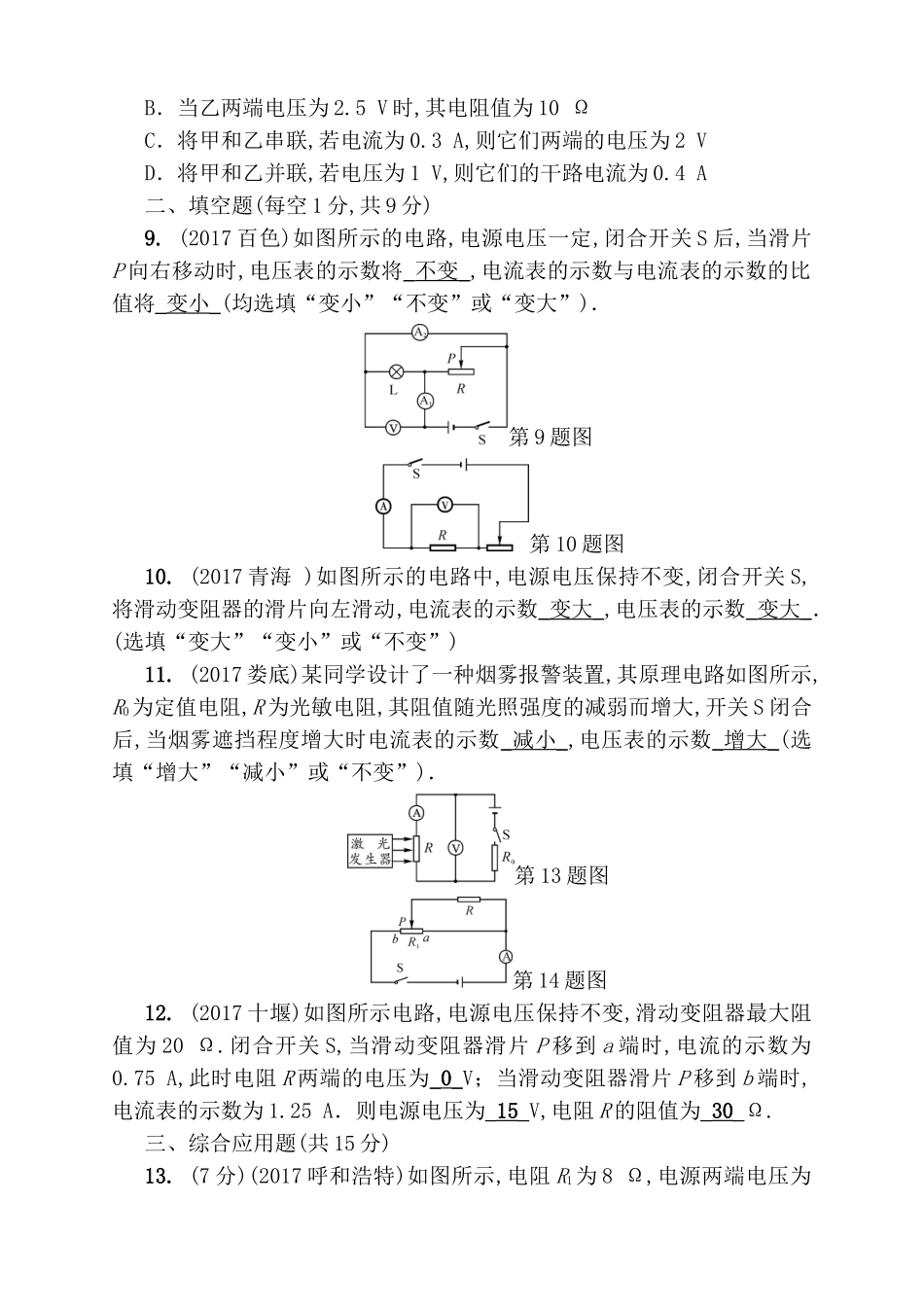

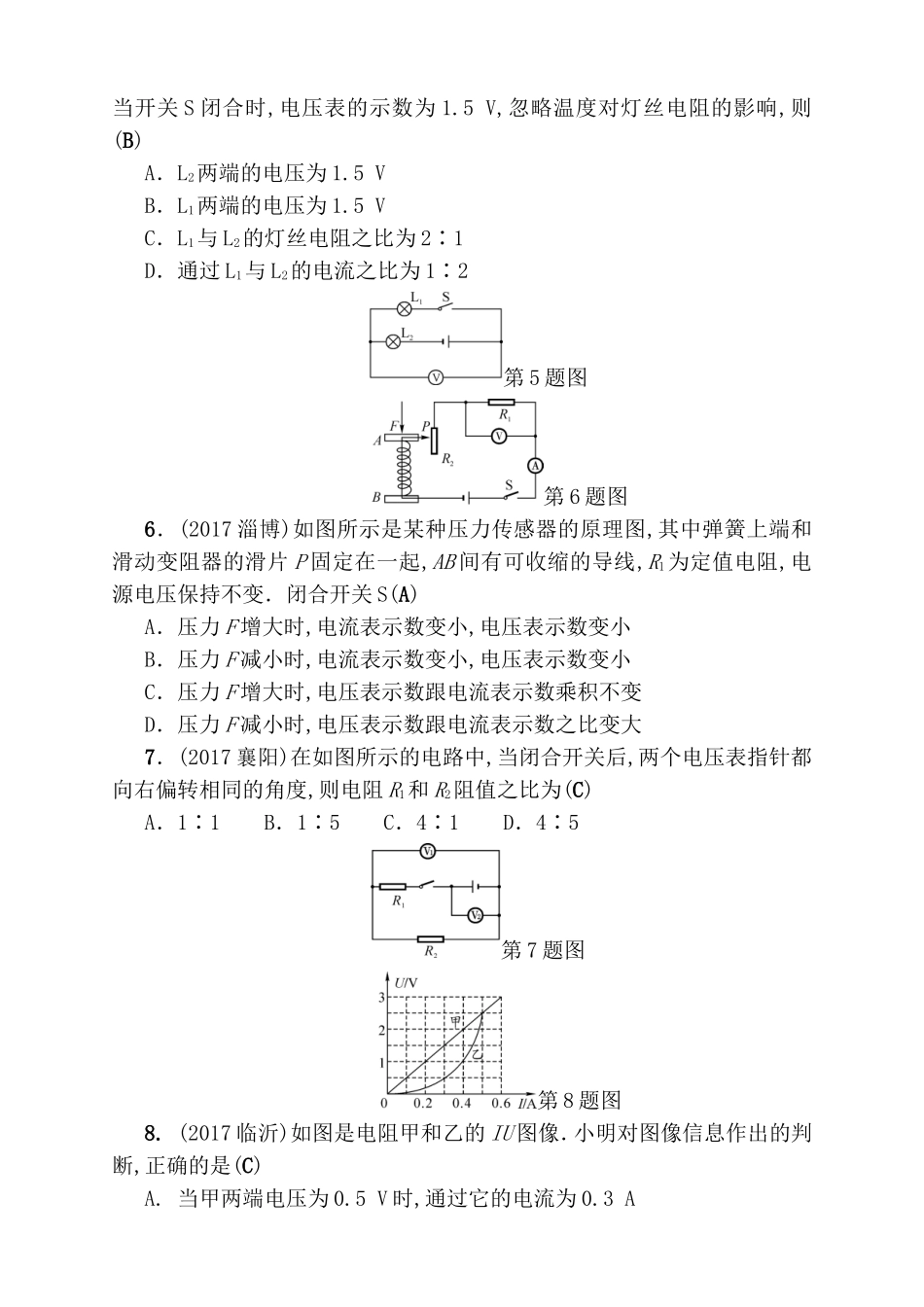

第十五讲欧姆定律(分值：65分建议时间：70分钟)基础训练一、选择题(每小题2分,共16分)1．(2016莆田)从欧姆定律可导出R＝,下列说法正确的是(D)A．当电压为0时,电阻为0B．当电流增大2倍时,电阻减小2倍C．当电压增大2倍时,电阻增大2倍D．不管电压或电流如何变化,电阻不变2.(2017大连)如图所示的电路,电源电压不变,R1为热敏电阻,其阻值随温度的升高而减小．闭合开关S,当监控区的温度升高时,电压表示数U与电流表示数I的关系图像是(C)3.(2017青海)在一段电阻不变的导体两端加20V电压时,通过的电流为1A；现在把该导体两端的电压减小到5V,则此时通过该导体的电流和它的电阻分别为(B)A．0.25A5ΩB．0.25A20ΩC．1A5ΩD．1A20Ω4.(2017上海)在如图所示的电路中,电源电压保持不变,闭合电键S,向右移动滑动变阻器滑片P的过程中(D)A．电流表的示数变大B．电压表的示数变小C．电压表示数与电压表示数的差值变大D．电压表示数与电流表示数的比值变大5．(2017广东省卷)如图所示电路中,电源电压为4.5V,L1、L2是小灯泡,当开关S闭合时,电压表的示数为1.5V,忽略温度对灯丝电阻的影响,则(B)A．L2两端的电压为1.5VB．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2∶1D．通过L1与L2的电流之比为1∶2第5题图第6题图6．(2017淄博)如图所示是某种压力传感器的原理图,其中弹簧上端和滑动变阻器的滑片P固定在一起,AB间有可收缩的导线,R1为定值电阻,电源电压保持不变．闭合开关S(A)A．压力F增大时,电流表示数变小,电压表示数变小B．压力F减小时,电流表示数变小,电压表示数变小C．压力F增大时,电压表示数跟电流表示数乘积不变D．压力F减小时,电压表示数跟电流表示数之比变大7．(2017襄阳)在如图所示的电路中,当闭合开关后,两个电压表指针都向右偏转相同的角度,则电阻R1和R2阻值之比为(C)A．1∶1B．1∶5C．4∶1D．4∶5第7题图第8题图8.(2017临沂)如图是电阻甲和乙的IU图像．小明对图像信息作出的判断,正确的是(C)A.当甲两端电压为0.5V时,通过它的电流为0.3AB．当乙两端电压为2.5V时,其电阻值为10ΩC．将甲和乙串联,若电流为0.3A,则它们两端的电压为2VD．将甲和乙并联,若电压为1V,则它们的干路电流为0.4A二、填空题(每空1分,共9分)9.(2017百色)如图所示的电路,电源电压一定,闭合开关S后,当滑片P向右移动时,电压表的示数将_不变_,电流表的示数与电流表的示数的比值将_变小_(均选填“变小”“不变”或“变大”)．第9题图第10题图10.(2017青海)如图所示的电路中,电源电压保持不变,闭合开关S,将滑动变阻器的滑片向左滑动,电流表的示数_变大_,电压表的示数_变大_．(选填“变大”“变小”或“不变”)11.(2017娄底)某同学设计了一种烟雾报警装置,其原理电路如图所示,R0为定值电阻,R为光敏电阻,其阻值随光照强度的减弱而增大,开关S闭合后,当烟雾遮挡程度增大时电流表的示数_减小_,电压表的示数_增大_(选填“增大”“减小”或“不变”)．第13题图第14题图12.(2017十堰)如图所示电路,电源电压保持不变,滑动变阻器最大阻值为20Ω.闭合开关S,当滑动变阻器滑片P移到a端时,电流的示数为0.75A,此时电阻R两端的电压为_0_V；当滑动变阻器滑片P移到b端时,电流表的示数为1.25A．则电源电压为_15_V,电阻R的阻值为_30_Ω.三、综合应用题(共15分)13.(7分)(2017呼和浩特)如图所示,电阻R1为8Ω,电源两端电压为12V．开关S闭合后,求：(1)当滑动变阻器R接入电路的电阻R2为30Ω时,通过电阻R1的电流I1和电路的总电流I；(2)当滑动变阻器R接入电路的电阻R3为20Ω时,通过电阻R1的电流I1′和电路的总电流I′.解：(1)当开关S闭合后,滑动变阻器R与定值电阻R1并联,U＝U1＝U2＝12V,则通过电阻R1的电流为I1＝＝＝＝1.5A通过R2的电流为I2＝＝＝＝0.4A则电路的总电流为I＝I1＋I2＝1.5A＋0.4A＝1.9A；(2)当滑动变阻器R接入电路的电阻为20Ω时,R1两端的电压和电阻均不变,故通过R1的电流仍为1.5A；此时通过R3的电流为I3＝＝＝＝0.6A,则此时电路的总电流I′＝I1＋I3＝1.5A＋0.6A＝2.1A.14.(8分)(2017深圳)如图甲所示是某电子秤的原理示意图,R1为定值电阻,托盘下方的电阻R2为压敏电阻,其电阻大小与托盘内所放物体质量m大小的关系如图乙所示．已知电源电压为6V保持...
