地铁广场工程降水专项施工设计VIP免费

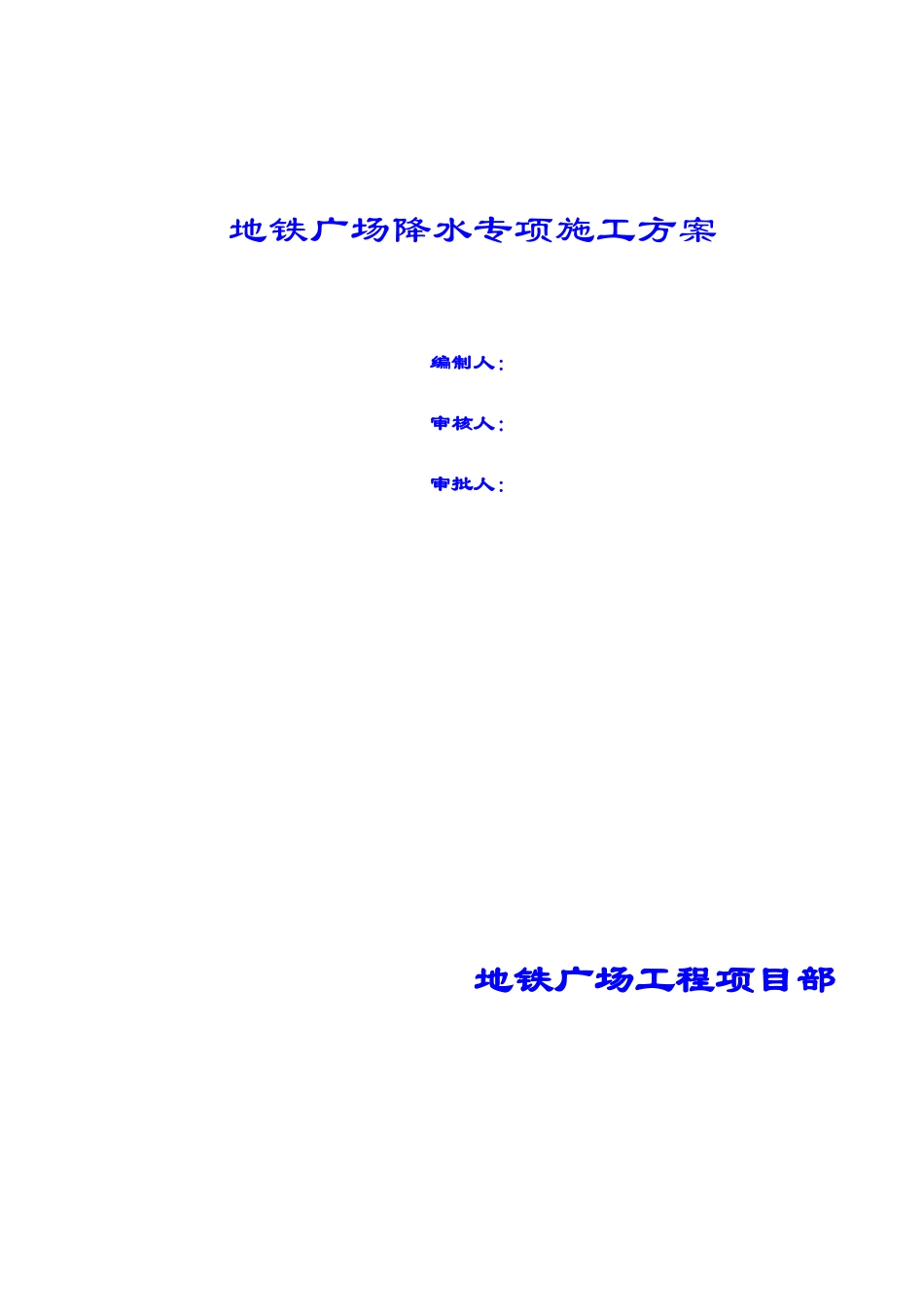

地铁广场工程降水专项施工设计_第1页
1/46
地铁广场工程降水专项施工设计_第2页
2/46

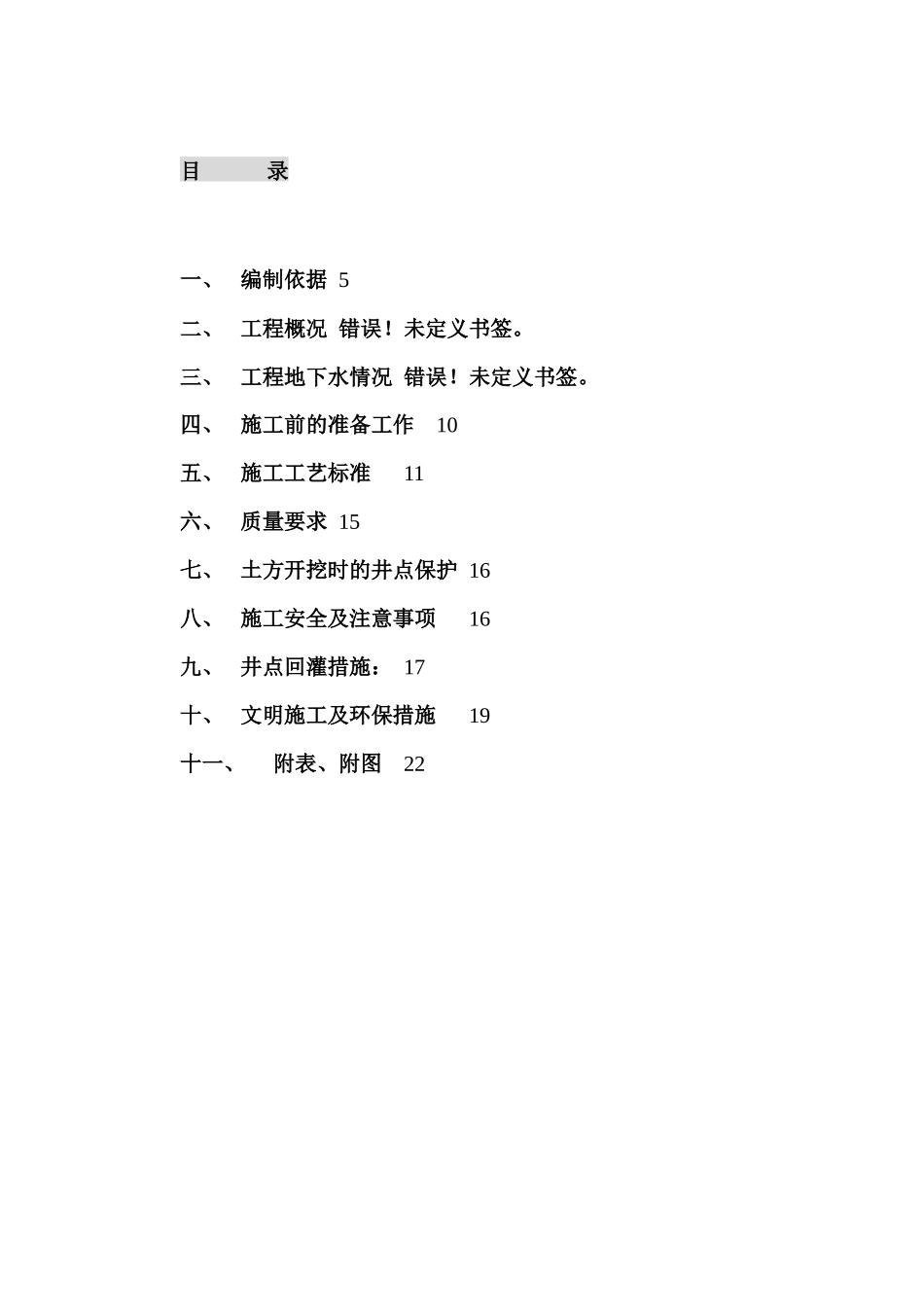

地铁广场工程降水专项施工设计_第3页
3/46

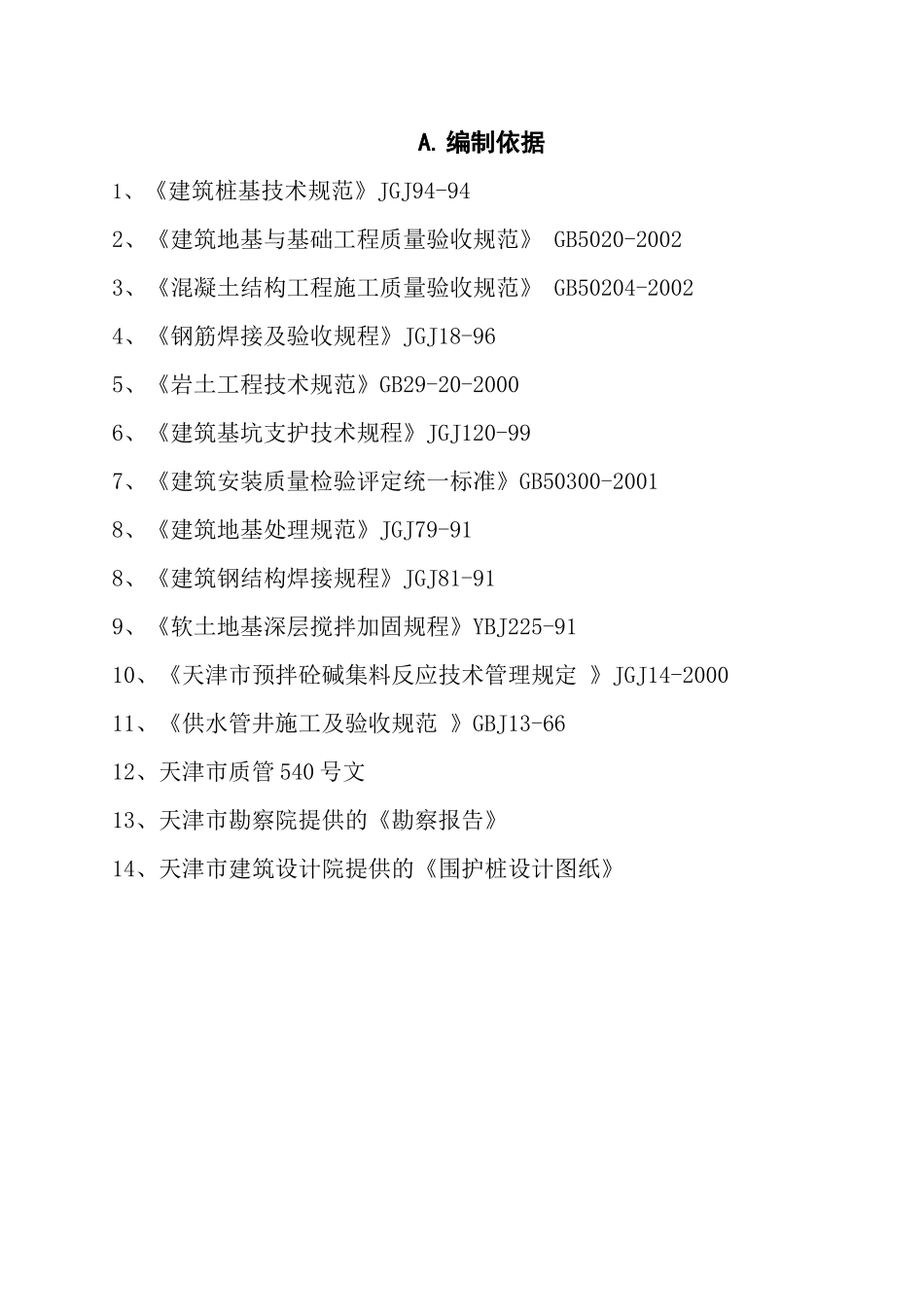

地铁广场降水专项施工方案编制人:审核人:审批人:地铁广场工程项目部目录一、编制依据5二、工程概况错误!未定义书签。三、工程地下水情况错误!未定义书签。四、施工前的准备工作10五、施工工艺标准11六、质量要求15七、土方开挖时的井点保护16八、施工安全及注意事项16九、井点回灌措施:17十、文明施工及环保措施19十一、附表、附图22A.编制依据1、《建筑桩基技术规范》JGJ94-942、《建筑地基与基础工程质量验收规范》GB5020-20023、《混凝土结构工程施工质量验收规范》GB50204-20024、《钢筋焊接及验收规程》JGJ18-965、《岩土工程技术规范》GB29-20-20006、《建筑基坑支护技术规程》JGJ120-997、《建筑安装质量检验评定统一标准》GB50300-20018、《建筑地基处理规范》JGJ79-918、《建筑钢结构焊接规程》JGJ81-919、《软土地基深层搅拌加固规程》YBJ225-9110、《天津市预拌砼碱集料反应技术管理规定》JGJ14-200011、《供水管井施工及验收规范》GBJ13-6612、天津市质管540号文13、天津市勘察院提供的《勘察报告》14、天津市建筑设计院提供的《围护桩设计图纸》B.一、工程概况地铁广场工程位于南开区南开三马路与南马路交口,地下两层,地上二栋23-25层,裙房4层,建筑面积6万平米,系框架剪力墙结构。由天津金居置业发展有限公司开发,天津建华建筑监理公司监理,中天建设集团有限公司天津分公司承建。基坑底标高-11.9m,局部-13.65m,自然地面标高为-0.2M左右。现场共布置12口降水井,其中井深16.5m8只,井深18.5m4只,(其位置详见附图1)7口观测井(兼作回灌井),井深14m,3只减压井,井深24m,坑外坑内均设240砖砌集水井12口,(600*600MM)井深1m,三级沉淀池共一座,其位置尺寸做法详见附图1。围护梁上240砖砌集水井2口,(1000*1000MM)井深0.6m。明沟尺寸300*300MM其位置尺寸做法详见附图1该工程自上而下地质情况(降水井范围)为:1、人工填土层:全场均有分布,厚度2.8-5.3m,主要由杂填土(力学分层号1a)、素填土填垫(力学分层号1b)。由于土质差异较大,故分为两区(详见地质勘察报告)第一亚层,杂填土(力学分层号1a):全场均有分布,厚度为1.3-2.8,呈杂色,松散状态,主要由砖块、砖渣、炉灰渣及废土等组成。第二亚层,素填土(力学分层号1b):主要分布于甲区,厚度为0.70-3.30m,呈褐色、褐灰色,可塑-软塑状态,由粘土、粉质粘土组成,含砖渣、腐植物、有机质,属中压缩性土。土质结构较差,欠均匀,填垫年限大于十年。2、坑、沟底新近淤积层:厚度0.4-0.7m,主要由淤泥(力学分层号2)组成,呈黑灰色、流塑状态,无层理,富含有机质、腐植物,属高压缩性土。本层土质极软,强度极低,水平向分布不稳定。3、全新统上组陆相冲积层:厚度为0.5-2.7m,一般为1.0-2.1m,顶板标高为0.11--1.98m,一般为-0.12--1.5m,主要由粉质粘土组成,(力学分层号3)呈灰黄色,可塑状态,无层理,含铁质,属中压缩性土。本层土水平方向上土质较均匀,顶板埋深有所起伏。4、全新统中组海相沉积层:厚度为8.4-9.4m、顶板标高为-1.84--2.78m;一般为-2.0—-2.59m,该层从上而下可分为2个亚层。第一亚层:粉质粘土,(力学分层号4a)位于埋深约5.5-10.0米段,厚度为3.4-5.6m,一般为3.5-4.5m左右,呈灰色,中密状态,无层理,含蚌壳,属中压缩性土。第二亚层:粉质粘土,(力学分层号4b)位于埋深约10-14.3米段,厚度为3.6-5.5m,一般为4.0-5m左右,呈灰色,软塑状态,有层理,含蚌壳,属中压缩性土。本层土各压层全场地水平方向上土质较均匀,分布尚稳定。5、全新统下组沼泽相沉积层:厚度1.0-1.1m,顶板标高-10.72--11.49m,一般为-11.50m,主要由粉质粘土组成(力学分层号5),呈浅灰色,可塑状态,无层理,含少量蚌壳,属中压缩性土。本层土水平方向上土质较均匀,分布稳定。6、全新统下组陆相冲积层:厚度9.3-11m,顶板标高-11.72--12.49m,该层从上而下可分为二个压层,即:第一压层:粉质粘土(力学分层号6a),厚度一般为4.2-6.2m,呈灰黄色,可塑状态,无层理,属中压缩性土。第二压层:粉土(力学分层号6b),厚度一般为3.3-5.5m,呈褐黄色,密实状态,无层理,含铁...
