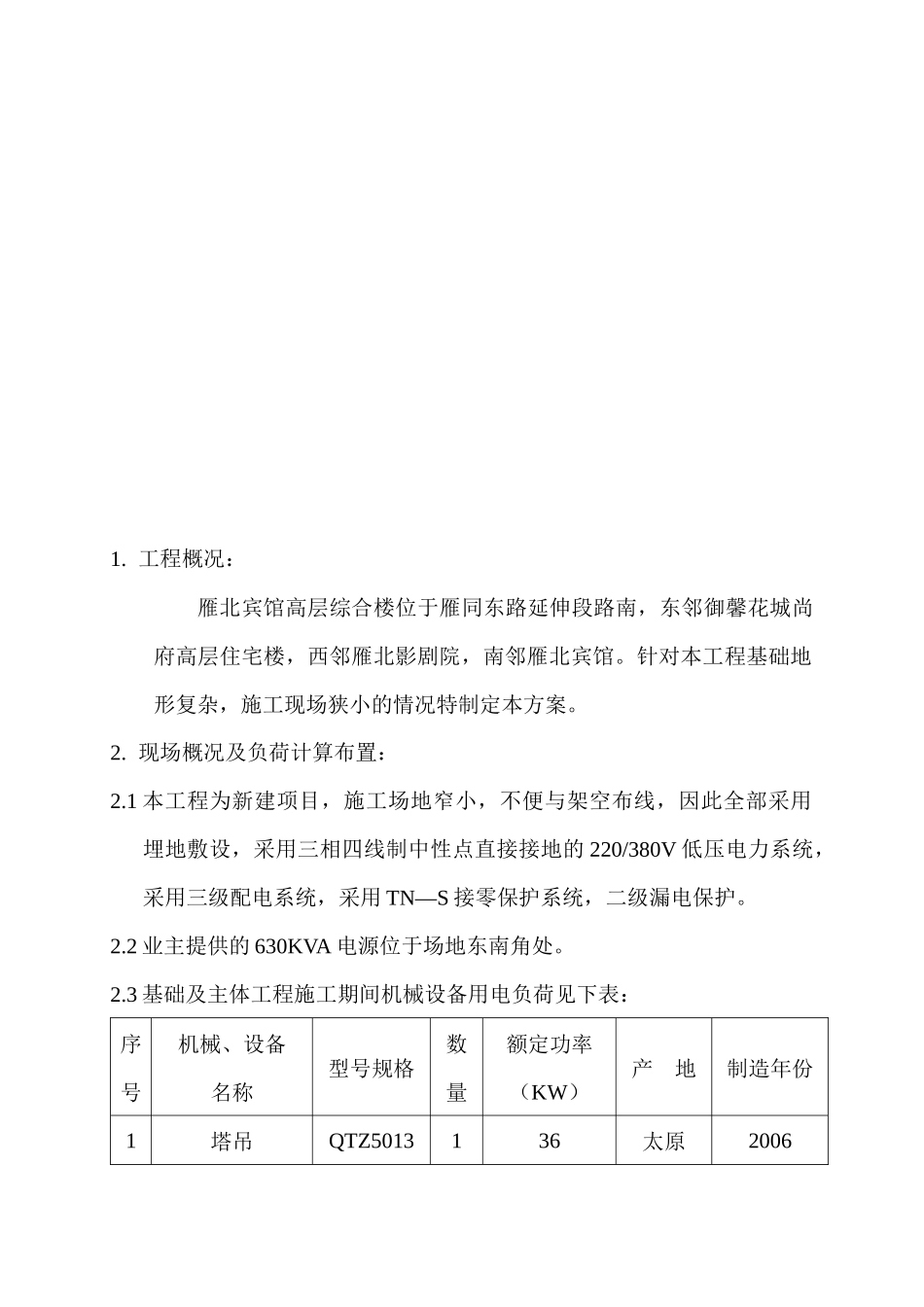

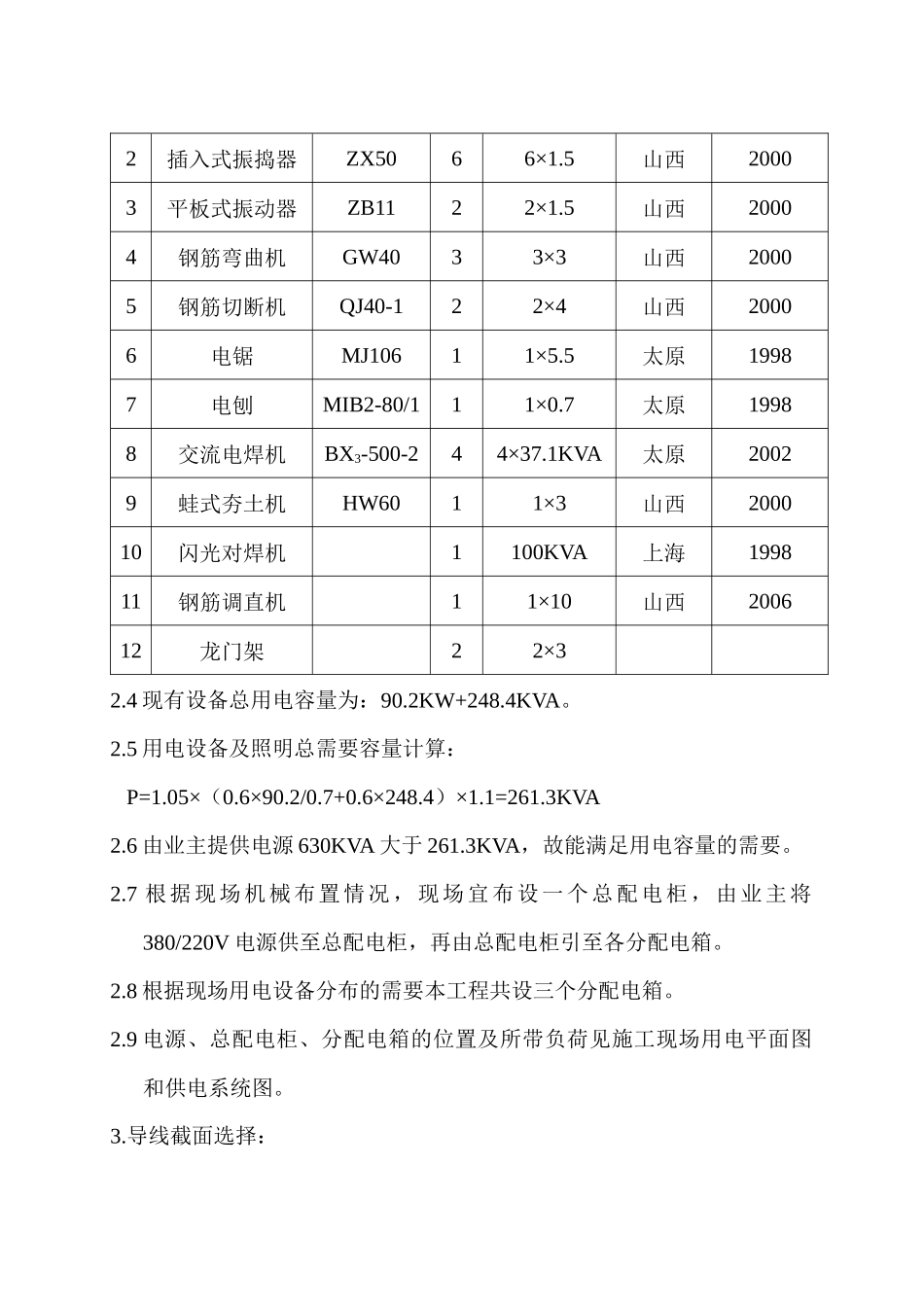

1.工程概况：雁北宾馆高层综合楼位于雁同东路延伸段路南，东邻御馨花城尚府高层住宅楼，西邻雁北影剧院，南邻雁北宾馆。针对本工程基础地形复杂，施工现场狭小的情况特制定本方案。2.现场概况及负荷计算布置：2.1本工程为新建项目，施工场地窄小，不便与架空布线，因此全部采用埋地敷设，采用三相四线制中性点直接接地的220/380V低压电力系统，采用三级配电系统，采用TN—S接零保护系统，二级漏电保护。2.2业主提供的630KVA电源位于场地东南角处。2.3基础及主体工程施工期间机械设备用电负荷见下表：序号机械、设备名称型号规格数量额定功率（KW）产地制造年份1塔吊QTZ5013136太原20062插入式振捣器ZX5066×1.5山西20003平板式振动器ZB1122×1.5山西20004钢筋弯曲机GW4033×3山西20005钢筋切断机QJ40-122×4山西20006电锯MJ10611×5.5太原19987电刨MIB2-80/111×0.7太原19988交流电焊机BX3-500-244×37.1KVA太原20029蛙式夯土机HW6011×3山西200010闪光对焊机1100KVA上海199811钢筋调直机11×10山西200612龙门架22×32.4现有设备总用电容量为：90.2KW+248.4KVA。2.5用电设备及照明总需要容量计算：P=1.05×（0.6×90.2/0.7+0.6×248.4）×1.1=261.3KVA2.6由业主提供电源630KVA大于261.3KVA，故能满足用电容量的需要。2.7根据现场机械布置情况，现场宜布设一个总配电柜，由业主将380/220V电源供至总配电柜，再由总配电柜引至各分配电箱。2.8根据现场用电设备分布的需要本工程共设三个分配电箱。2.9电源、总配电柜、分配电箱的位置及所带负荷见施工现场用电平面图和供电系统图。3.导线截面选择：3.1本工程均选用BX型铜芯橡皮软线及电缆，机械强度均能满足要求。导线截面的选择按设计规范计算负荷后选择总配电柜至分配电箱的导线截面选用见下表：线路名称总负载选用电缆规格配电柜—分124KW（钢筋加工场地）YJV3×25+2×16配电柜—分233KW（塔吊+龙门架）YJV3×35+2×25配电柜—分316.7+211.3KVA（木工棚）YJV3×150+2×953.2各分配电箱至开关箱截面选择同上述方法选择，计算过程略，结果见系统图。4.配电制度：4.1施工现场配电系统严格执行分级配电，各用电设备的开关箱必须由末级配电箱供电。分配电箱的电源先进隔离开关后到漏电保护器，再接分隔离开关和分熔断器。保护线不得接入熔断器和开关。保护零线在各处的连接必须可靠。4.2配电箱和开关内电器的配置按IGJ46—88要求配置安装。开关箱与用电设备之间实行“一机、一闸、一保护、一箱”制。4.3电器产品必须选择合格分供方产品，并应有安全合各证和使用说明书。4.4电工必须经培训合格，持证上岗，非电工不得私接乱拆电器设施。4.5增容或发电机电源与现有电路电源严格分开，严禁并列运行。4.6发电机采用三相五线制中性点直接接地系统，并须独立设置，其接地电阻不得大于4Ω。4.7对现场用电设备要定期做绝缘测试，本工程要求在安装使用前测试一次，明确来年测试一次，测试结果要达到该设备的设计强度。5.安全用电技术措施：5.1按TN—S系统要求设置保护接零系统，实施三相五线制，杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护零线PE线必须采用绿/黄双色线，严格与相线、工作零线像区别，严禁混用。5.2现场导线绝缘强度必须可靠，所有电缆接头必须用防水胶布包扎严密，保证绝缘可靠。5.3机械设备、手动工具和照明设备必须安装使用漏电保护器，对金属外壳做可靠的接零保护。漏电保护器要经常检查，保护动作迅速可靠。5.4专用保护零线由总配电箱单独引出，并做可靠的接地和重复接地，既在总配电箱、分配电箱、线路中间或末端均做接地，每处重复接地电阻不得大于10Ω。5.5移动式用电设备的电源和保护零线必须采取可靠的放止松脱措施。5.6对进场施工人员进行用电安全教育，教育内容要根据现场实际情况突出重点，有针对性。5.7非当班电工不得接、拆线路，其他人员严禁私自接线。5.8塔吊、施工电梯要做重复接地和防雷接地，接地电阻值≤4Ω。5.9配电箱、开关箱在使用过程中的操作顺序：送电（总配电箱—分配电箱—开关箱—用电设备），停电（用电设备—开关箱—分配电箱—总配电箱）。5.10电器及熔断器的熔丝规格必须与电流量相一...
