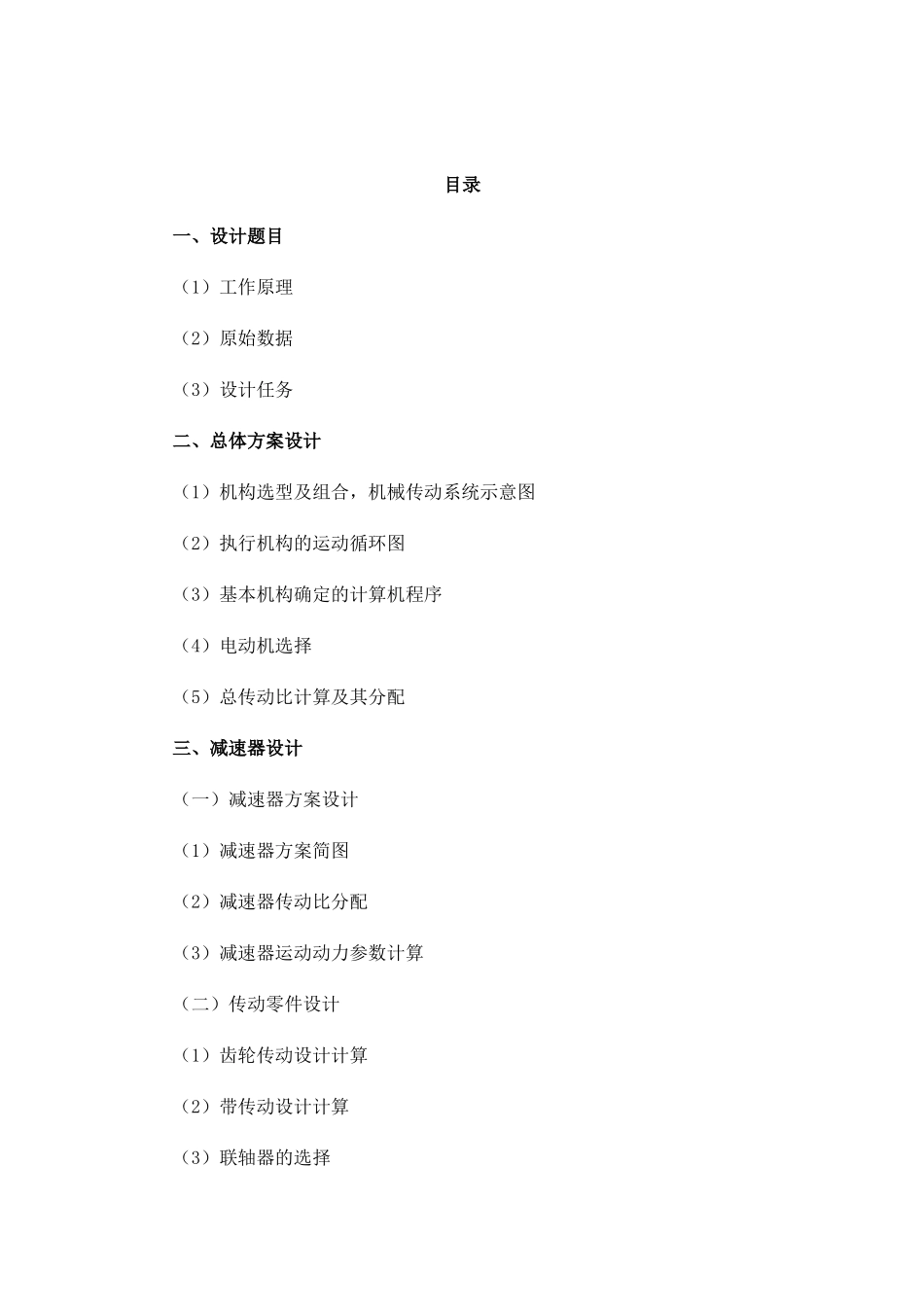

目录一、设计题目（1）工作原理（2）原始数据（3）设计任务二、总体方案设计（1）机构选型及组合，机械传动系统示意图（2）执行机构的运动循环图（3）基本机构确定的计算机程序（4）电动机选择（5）总传动比计算及其分配三、减速器设计（一）减速器方案设计（1）减速器方案简图（2）减速器传动比分配（3）减速器运动动力参数计算（二）传动零件设计（1）齿轮传动设计计算（2）带传动设计计算（3）联轴器的选择（三）轴系设计（1）轴的设计计算（2）轴强度校核计算（3）轴承寿命计算（4）键联接校核四、设计感想五、附录六、参考文献一、设计题目卧式印刷机卧式印刷机用于铅活版、铜锌版、简单套色等印刷项目，曾普遍用于小型印刷厂。（1）工作原理：其工作原理是复印原理，主要工序为：输纸、涂墨、压印、收纸等，如图1-1所示。印版装在活动版台上，纸张由纸筒携带，由收纸辊拉出，并通过压印滚筒在印版上作纯滚动和施加的压力来完成印刷作业，滚筒与收纸辊间歇转动。在压印咬合之前，涂墨胶辊与版台接触把墨涂到印版上，在涂墨过程完成后，涂墨胶辊抬起，并与排墨钢棍接触进行吸墨过程。压印从纸张的咬口开始到纸张的末尾渐次进行。压印过程持续整个工作行程的一段时间，印张在压印过程的每一瞬间只有一个狭长的条形面积与印版接触。压印过程中滚筒与版台之间无相对滑动，且收纸辊；版台在压印区内低速压印且速度波动较小。在压印完成后，滚筒和收纸辊一并抬起，到达一定的高度时,已经压印完成的纸张将会被安装在一定高度上的裁纸刀裁断。在压印好的纸张被裁断之后，落在翻纸杆上，翻纸杆将会翻转一百八十度将纸翻压在托纸台上。如图1-2，电动机D经减速系统J减速后，动力分别由传动机构Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ输出。传动系统Ⅰ驱动滚筒与收纸辊以纸筒为圆心做摆动，Ⅱ驱动版台作往复直线运动，Ⅲ驱动翻纸机构作翻纸运动，Ⅳ驱动钢滚单向转动完成排墨，Ⅴ驱动BC摆动（BC上摆，胶滚与钢滚接触吸收油墨；BC下摆，胶滚B与版台接触完成涂墨）。（2）原始数据滚筒直径约230mm，版台行程H=730mm，压印段长度H2=440mm；翻纸转角θ=180°（或取纸转角θ'=42°）；排墨转角ϕ=45°；BC杆摆角ψ=38°；版台重量G=1500N；压印段工作阻力P=0.5kN；版台行程速比系数K=1.05；机器运转速度不均匀系数许用值[δ]=0.03；主传动机构许用压力角[α主]=40°，辅传动机构许用压力角[α辅]=70°；印刷机生产率2000张/小时；电动机转速n电=940r/min；电动机功率储备系数η=1.2。（3）设计任务1．设计减速系统①设计减速传动系统。电动机转速n电=940r/min，要减到工作频率（生产率），试确定传动方案及各级减速传动比的大小，绘制传动简图。说明机器的过载保护装置。②设计齿轮传动。若减速系统采用了齿轮传动，按等强度或等寿命条件设计齿轮传动，绘制齿轮传动啮合图。编写程序计算基本几何尺寸，验算重合度、小轮齿顶厚度、不根切条件及过渡曲线不干涉条件。2．设计滚筒、收纸辊传动、摆动系统（传动系统Ⅰ）①设计运动方案，绘制机构示意图。②设计机构尺寸，绘制机构运动简图。③机构运动分析，打印结果数表，绘制输出构件的转角、角速度、角加速度图。3．设计铅版传动系统（传动系统Ⅱ）①运动方案设计，绘制机构示意图。②机构尺寸设计，绘制机构运动简图。③机构运动分析，打印结果数表，绘制输出构件的位移、速度、加速度图。④机构受力分析，打印结果数表，绘制等效驱动力矩、阻力矩图。⑤设计飞轮转动惯量，确定电动机功率。⑥若对行程H进行调节，请绘制可调行程的机构简图。并就实现行程变化的参数对机构进行运动分析和受力分析，输出必要的图表，得出对比结论。4．设计翻纸系统（传动系统Ⅲ）：①设计运动方案，绘制机构示意图。②设计机构尺寸，绘制机构运动简图。③机构运动分析，打印结果数表，绘制输出构件的转角、角速度、角加速度图。5．设计排墨、涂墨系统（传动系统Ⅳ）：①设计运动方案，绘制机构示意图。②设计机构尺寸，绘制机构运动简图。③机构运动分析，打印结果数表，绘制输出构件的转角、角速度、角加速度图。二、总体方案设计（1）机构选型及组合，机械传动系统示意图（一）滚筒的...
