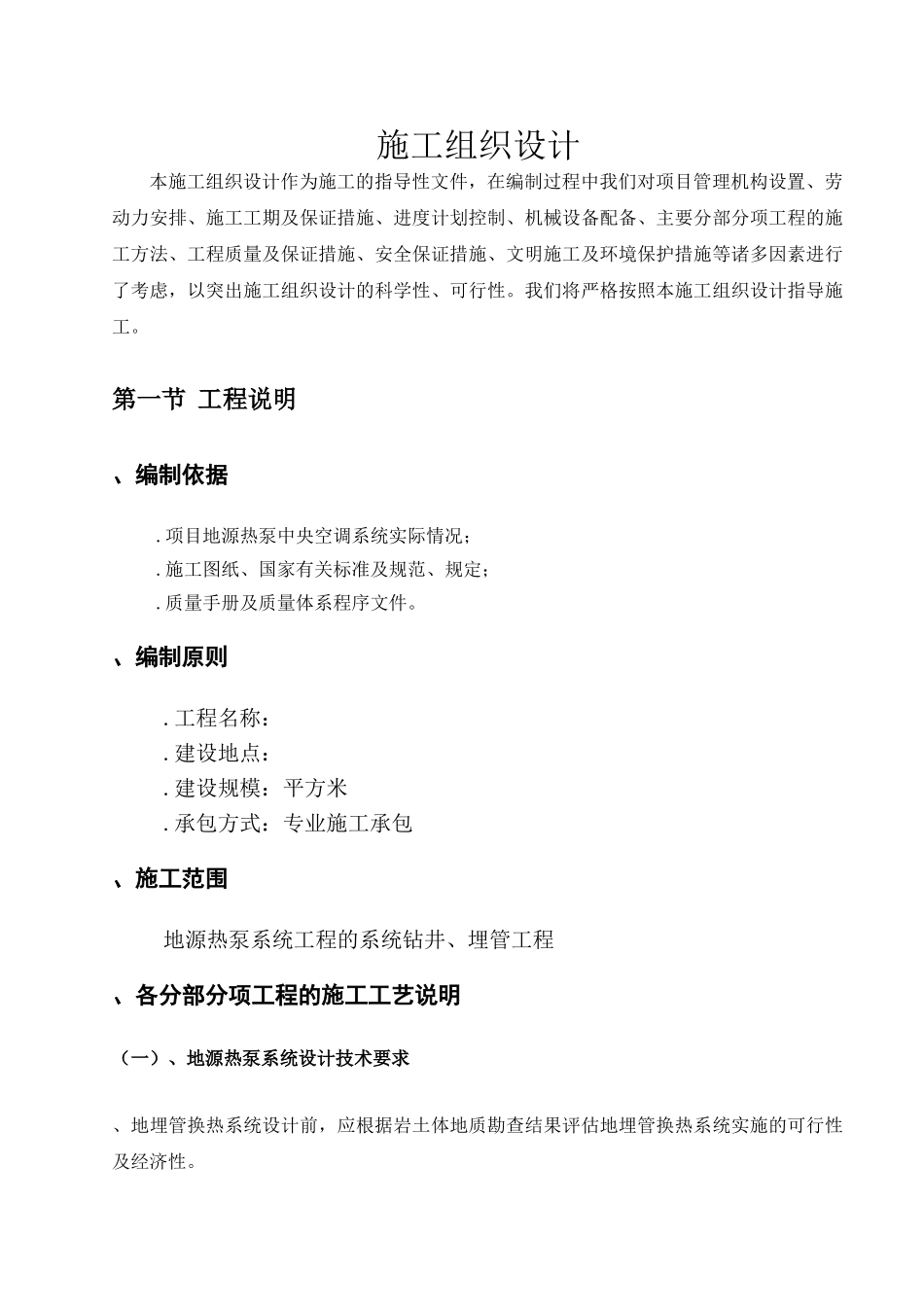

地源热泵系统钻井、埋管工程施工组织设计编制人：审核人：技术负责人：某项目部目录施工组织设计本施工组织设计作为施工的指导性文件，在编制过程中我们对项目管理机构设置、劳动力安排、施工工期及保证措施、进度计划控制、机械设备配备、主要分部分项工程的施工方法、工程质量及保证措施、安全保证措施、文明施工及环境保护措施等诸多因素进行了考虑，以突出施工组织设计的科学性、可行性。我们将严格按照本施工组织设计指导施工。第一节工程说明、编制依据.项目地源热泵中央空调系统实际情况；.施工图纸、国家有关标准及规范、规定；.质量手册及质量体系程序文件。、编制原则.工程名称：.建设地点：.建设规模：平方米.承包方式：专业施工承包、施工范围地源热泵系统工程的系统钻井、埋管工程、各分部分项工程的施工工艺说明（一）、地源热泵系统设计技术要求、地埋管换热系统设计前，应根据岩土体地质勘查结果评估地埋管换热系统实施的可行性及经济性。、埋管区域建筑物之间的距离，应符合地下构筑物与建筑物间距的相关规定。、地埋管施工时严禁损坏其它地下管线及构筑物。、地埋管换热器安装完成后，应在埋管区域做出标志或表明管线的定位带，并以现场的两个永久目标进行定位。（二）、底埋管管材与换热工质1、地埋管管材应符合以下规定：①.底埋管应采用化学稳定性好、耐腐蚀、导热系数大、流动阻力小、热膨胀型号的塑料管及管件，不应采用金属管道或聚氯乙烯（）管及管件。宜采用高密度聚乙烯管。②.地埋管质量应符合国家规定标准中的各项规定，管材工称压力不得小于。工作温度应在℃～℃范围内。地埋管壁厚宜按外径与壁厚之比为倍选择。③.地埋管应能按设计要求长度成捆供应，中间不得有机械接口及金属接头。、换热工质应以水为首选。（三）、地埋管换热系统设计、地埋管换热系统设计前应明确待埋管区域内各种地下管线的种类、位置及深度，预留未来地下管线所需的埋管空间及埋管区域进出重型设备的车道位置和荷载。、地埋管换热器应根据可使用地面面积、岩土体地质勘查结果及挖掘成本等因素确定埋管方式。、地埋管换热器设计计算应考虑岩土体及回填材料热物性的影响，宜采用专用软件进行设计计算。、垂直地埋管换热器埋管深度应大于，宜为～；钻孔间距宜为～。水平管埋深应不小于。、地埋管环路之间应并联且同程布置，两端应分别与供、回水管路集管相连接。每个环路集管连接的环路数宜相同。、地埋管换热器宜靠近机房或以机房为中心设置。铺设供、回水集管的管沟宜分开布置；、地埋管换热系统应根据地质特性确定回填料配方，回填料的导热系数应不低于钻孔外岩土体层的导热系数。（四）、地埋管换热系统施工、地埋管换热系统施工前应具备以下资料：①.埋管区域的现场勘查资料；②.设计说明及孔位布置图纸③.施工组织设计；、地埋管换热系统施工前应了解埋管场地内已有地下管线、其它地下构筑物的功能及其准确位置，并应进行地面清理，铲除地面杂草、杂物和浮土，平整地面。、地埋管换热器安装位置应远离水井及室外排水设施。、地埋管及管件应符合以下规定：①.地埋管及管件应符合设计要求，且应具有质量检验报告和生产长的合格证。②.进入现场的地埋管及管件必须逐段进行外观检查，破损和不合格产品严禁使用。③.地埋管及管件存放时，应避免阳光直接照射。搬运和运输时，应小心轻放，采用柔韧性好的皮带、吊带或吊绳进行装卸，不应抛摔和沿地拖拽。5、管道的连接应符合以下规定：①.所有埋地管道应采用热融或电融连接。管道连接应符合《埋地聚乙烯给水管道工程技术规范》的有关规定。②.垂直地埋管换热器的型弯管接头，宜选用定型的型弯头成品件，不应采用直管道煨制弯管接头，也不宜采用两个°的弯管对接的方式构成型弯管接头。③型管的组对长度应能满足插入钻口后与环路集管连接的要求，组对好的型管的开口段部，应及时密封。④.从事管道连接的操作工人上岗前，应经过专门培训，经考试和技术评定合格后，方可上岗操作。、施工安装设备选择应根据现场条件和费用，以移动土方工程量较少为原则确定。、水平埋管地沟结构应综合考虑地上和地下障碍物、地表坡度、管道转弯半径、...
