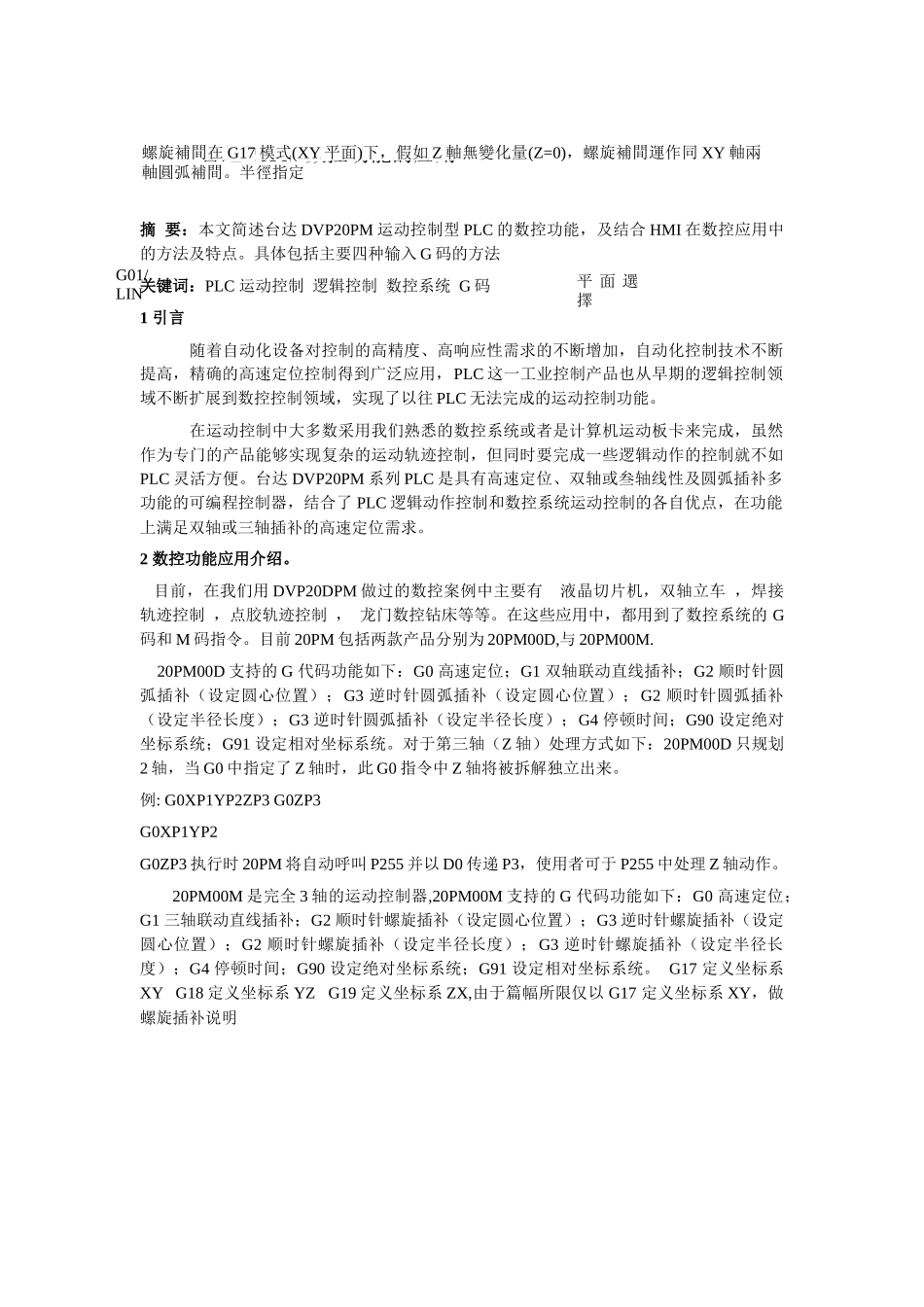

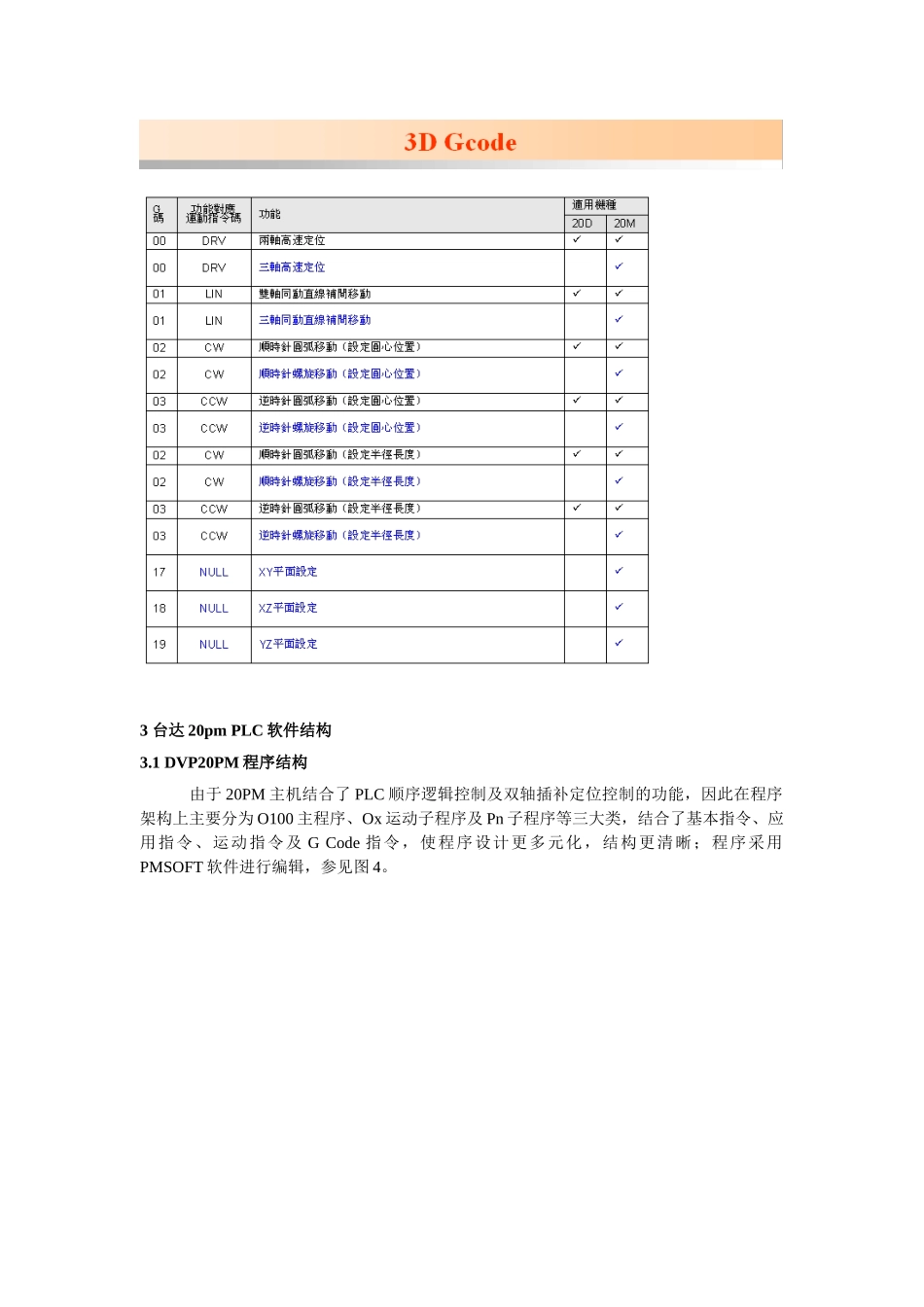

台达20PM数控功能的应用摘要：本文简述台达DVP20PM运动控制型PLC的数控功能，及结合HMI在数控应用中的方法及特点。具体包括主要四种输入G码的方法关键词：PLC运动控制逻辑控制数控系统G码1引言随着自动化设备对控制的高精度、高响应性需求的不断增加，自动化控制技术不断提高，精确的高速定位控制得到广泛应用，PLC这一工业控制产品也从早期的逻辑控制领域不断扩展到数控控制领域，实现了以往PLC无法完成的运动控制功能。在运动控制中大多数采用我们熟悉的数控系统或者是计算机运动板卡来完成，虽然作为专门的产品能够实现复杂的运动轨迹控制，但同时要完成一些逻辑动作的控制就不如PLC灵活方便。台达DVP20PM系列PLC是具有高速定位、双轴或叁轴线性及圆弧插补多功能的可编程控制器，结合了PLC逻辑动作控制和数控系统运动控制的各自优点，在功能上满足双轴或三轴插补的高速定位需求。2数控功能应用介绍。目前，在我们用DVP20DPM做过的数控案例中主要有液晶切片机，双轴立车，焊接轨迹控制，点胶轨迹控制，龙门数控钻床等等。在这些应用中，都用到了数控系统的G码和M码指令。目前20PM包括两款产品分别为20PM00D,与20PM00M.20PM00D支持的G代码功能如下：G0高速定位；G1双轴联动直线插补；G2顺时针圆弧插补（设定圆心位置）；G3逆时针圆弧插补（设定圆心位置）；G2顺时针圆弧插补（设定半径长度）；G3逆时针圆弧插补（设定半径长度）；G4停顿时间；G90设定绝对坐标系统；G91设定相对坐标系统。对于第三轴（Z轴）处理方式如下：20PM00D只规划2轴，当G0中指定了Z轴时，此G0指令中Z轴将被拆解独立出来。例:G0XP1YP2ZP3G0ZP3G0XP1YP2G0ZP3执行时20PM将自动呼叫P255并以D0传递P3，使用者可于P255中处理Z轴动作。20PM00M是完全3轴的运动控制器,20PM00M支持的G代码功能如下：G0高速定位；G1三轴联动直线插补；G2顺时针螺旋插补（设定圆心位置）；G3逆时针螺旋插补（设定圆心位置）；G2顺时针螺旋插补（设定半径长度）；G3逆时针螺旋插补（设定半径长度）；G4停顿时间；G90设定绝对坐标系统；G91设定相对坐标系统。G17定义坐标系XYG18定义坐标系YZG19定义坐标系ZX,由于篇幅所限仅以G17定义坐标系XY，做螺旋插补说明平面選擇G01/LIN螺旋補間在G17模式(XY平面)下，假如Z軸無變化量(Z=0)，螺旋補間運作同XY軸兩軸圓弧補間。半徑指定20PM00D与20PM00M的相似与区别，兰字部分为20PM00M独有。X軸Y軸現在位置目標位置Z軸X軸Y軸Z軸G19G18G17G17G2XYZRG17G3XYZRX軸Y軸Z軸Z=0目標點(x,y,z)起始點X軸Y軸Z軸目標點起始點圓心圓心圓心起始點目標點(x,y)圓心圓心目標點(x,y)(x,y,z)Z=0起始點Z=0Z=0R()半徑R()半徑R()半徑R()半徑CCW()逆時針運轉CW()順時針運轉3台达20pmPLC软件结构3.1DVP20PM程序结构由于20PM主机结合了PLC顺序逻辑控制及双轴插补定位控制的功能，因此在程序架构上主要分为O100主程序、Ox运动子程序及Pn子程序等三大类，结合了基本指令、应用指令、运动指令及GCode指令，使程序设计更多元化，结构更清晰；程序采用PMSOFT软件进行编辑，参见图4。图4程序设计界面（1）主程序。主程序以O100作为起始标记，M102作为结束标记，是PLC顺序控制程序，主要为控制主机动作执行，在O100主程序区域中，可以使用基本指令及应用指令，或在程序中启动Ox0~Ox99运动子程序及调用Pn子程序。主要提供主控制程序的建立，以及运动子程序的设定及启动控制。（2）运动子程序。Ox0～Ox99运动子程序为运动控制程序，主要为控制20PM系列主机进行X-Y轴双轴运动之子程序，于Ox0～Ox99运动子程序区段中，有支持基本指令、应用指令、运动指令及G码指令，并在程序中可规划呼叫Pn指针子程序，通过PLC提供的内部特D特M进行子程序的控制。主要提供运动子程序的建立，以及运动子程序的运动控制，在架构上可算是20PM的运动指令及G码指令规划区域。（3）子程序。这里所说的子程序是指以Pn开头的一般用子程序，主要是被O100主程序及Ox运动子程序调用的子程序。如在O100主程序调用Pn指针，则Pn指针子程序支持基本指令及应用指令；若在Ox0~Ox99运动子程序中调用Pn指针时，则Pn指针子程序区段可支持基本指令、应用指令、运动指令及G码指...
