弱电施工方法及工艺标准VIP免费

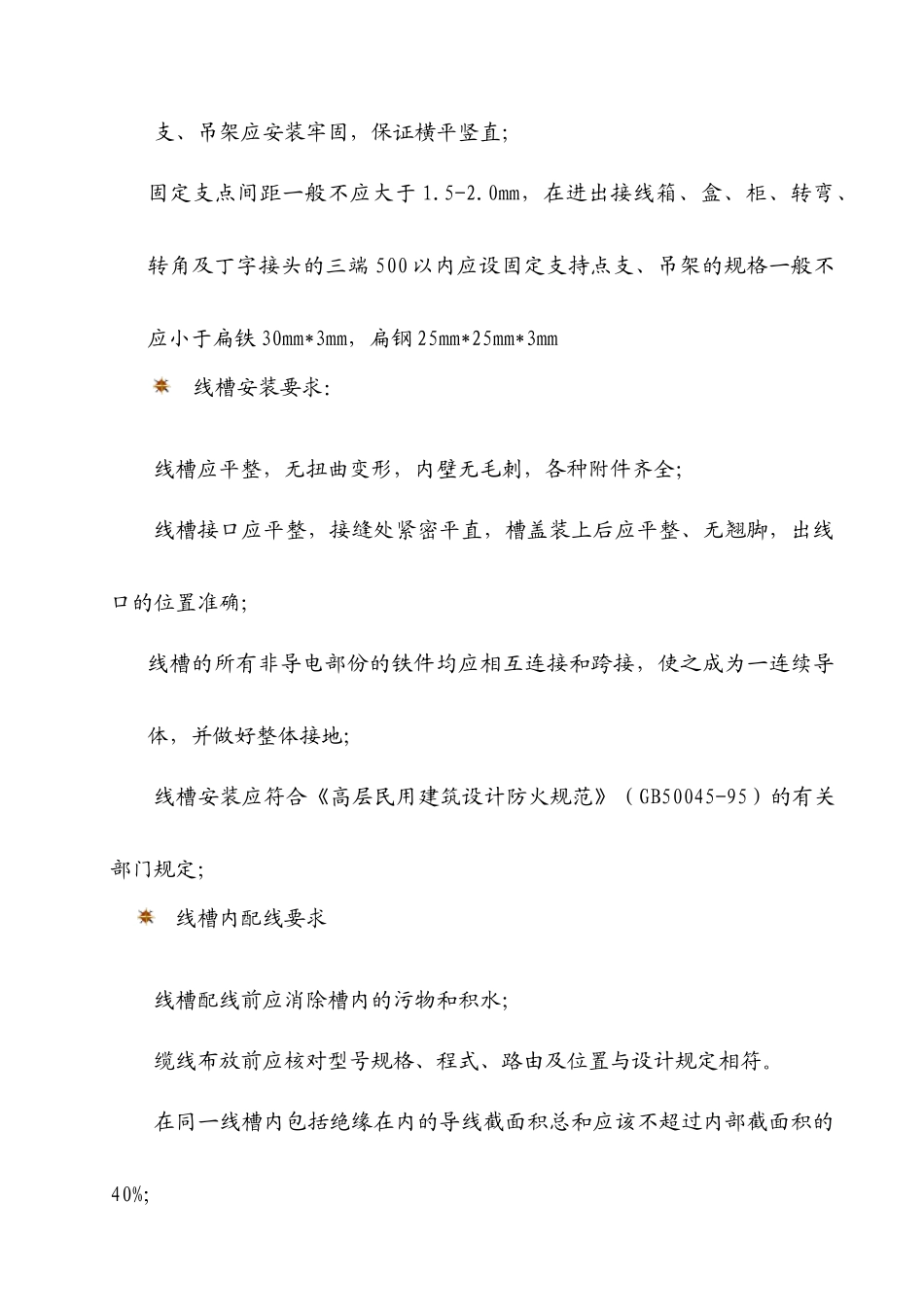

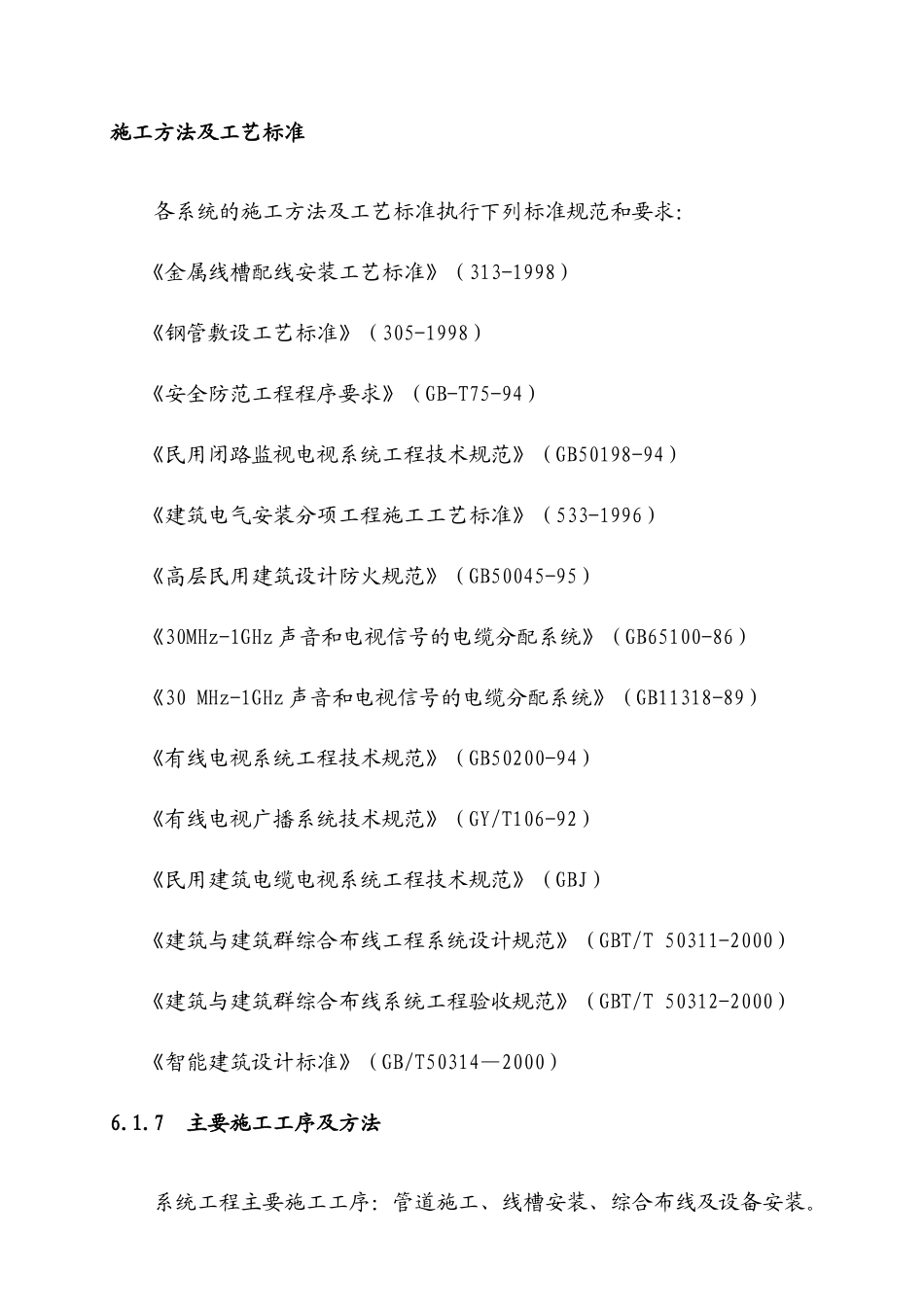

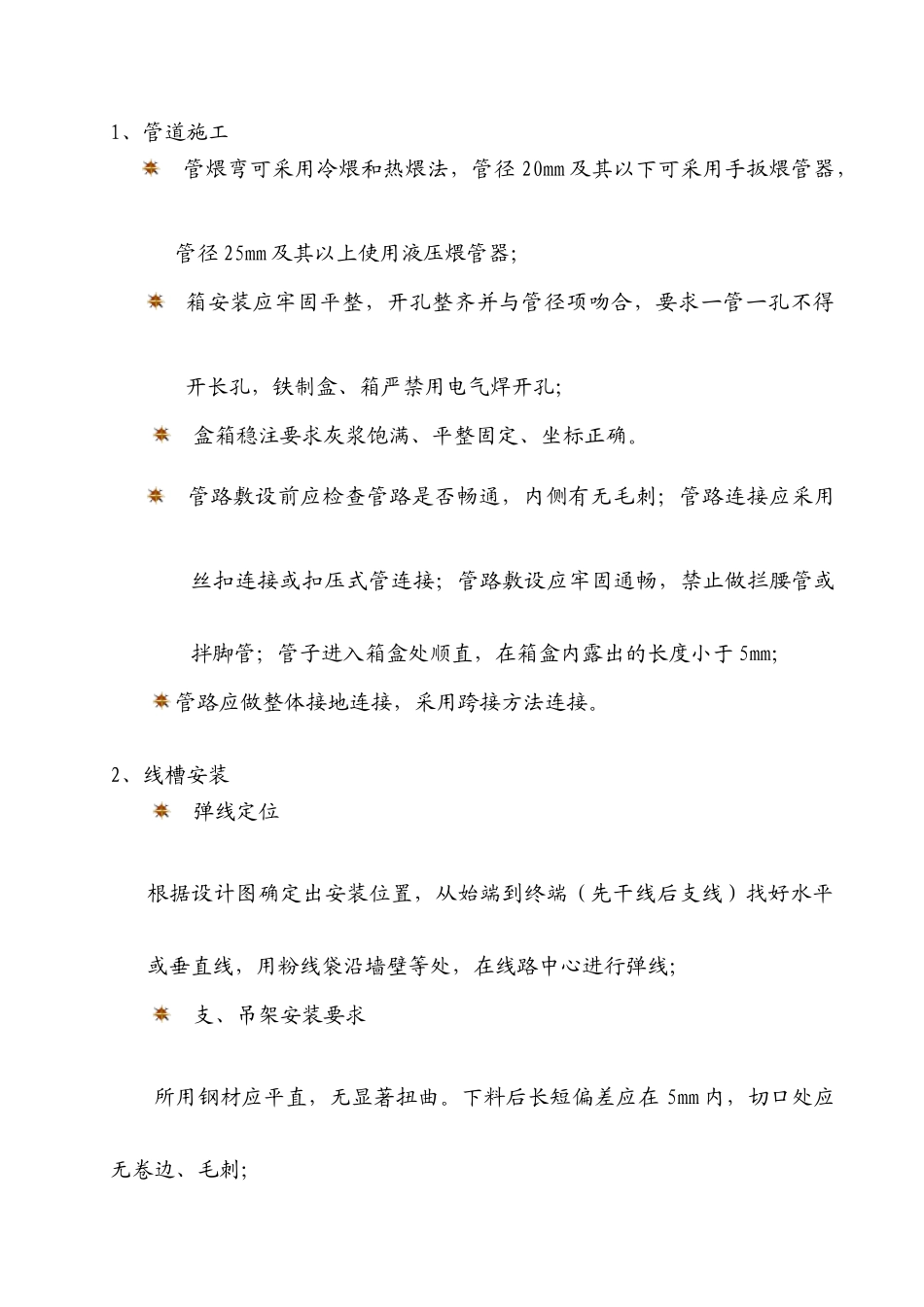

施工方法及工艺标准各系统的施工方法及工艺标准执行下列标准规范和要求：《金属线槽配线安装工艺标准》（313-1998）《钢管敷设工艺标准》（305-1998）《安全防范工程程序要求》（GB-T75-94）《民用闭路监视电视系统工程技术规范》（GB50198-94）《建筑电气安装分项工程施工工艺标准》（533-1996）《高层民用建筑设计防火规范》（GB50045-95）《30MHz-1GHz声音和电视信号的电缆分配系统》（GB65100-86）《30MHz-1GHz声音和电视信号的电缆分配系统》（GB11318-89）《有线电视系统工程技术规范》（GB50200-94）《有线电视广播系统技术规范》（GY/T106-92）《民用建筑电缆电视系统工程技术规范》（GBJ）《建筑与建筑群综合布线工程系统设计规范》（GBT/T50311-2000）《建筑与建筑群综合布线系统工程验收规范》（GBT/T50312-2000）《智能建筑设计标准》（GB/T50314—2000）6.1.7主要施工工序及方法系统工程主要施工工序：管道施工、线槽安装、综合布线及设备安装。1、管道施工管煨弯可采用冷煨和热煨法，管径20mm及其以下可采用手扳煨管器，管径25mm及其以上使用液压煨管器；箱安装应牢固平整，开孔整齐并与管径项吻合，要求一管一孔不得开长孔，铁制盒、箱严禁用电气焊开孔；盒箱稳注要求灰浆饱满、平整固定、坐标正确。管路敷设前应检查管路是否畅通，内侧有无毛刺；管路连接应采用丝扣连接或扣压式管连接；管路敷设应牢固通畅，禁止做拦腰管或拌脚管；管子进入箱盒处顺直，在箱盒内露出的长度小于5mm；管路应做整体接地连接，采用跨接方法连接。2、线槽安装弹线定位根据设计图确定出安装位置，从始端到终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁等处，在线路中心进行弹线；支、吊架安装要求所用钢材应平直，无显著扭曲。下料后长短偏差应在5mm内，切口处应无卷边、毛刺；支、吊架应安装牢固，保证横平竖直；固定支点间距一般不应大于1.5-2.0mm，在进出接线箱、盒、柜、转弯、转角及丁字接头的三端500以内应设固定支持点支、吊架的规格一般不应小于扁铁30mm*3mm，扁钢25mm*25mm*3mm线槽安装要求：线槽应平整，无扭曲变形，内壁无毛刺，各种附件齐全；线槽接口应平整，接缝处紧密平直，槽盖装上后应平整、无翘脚，出线口的位置准确；线槽的所有非导电部份的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地；线槽安装应符合《高层民用建筑设计防火规范》（GB50045-95）的有关部门规定；线槽内配线要求线槽配线前应消除槽内的污物和积水；缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%；缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤；缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确；电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求；缆线布放时应有冗余。在交接间，设备间对绞电缆预留和度，一般为3至6米；工作区为0.3至0.6米；光缆在设备端预留长度一般为5至10米；有特殊要求的应按设计要求预留长度；缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于1.5m；布放缆线的牵引力，应小于缆线允许张力的80%，对光缆瞬间最大牵引力不应超过光缆允许的张力。在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上；电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处，应固定在桥架的支架上，水平敷设时,直接部份间隔距施3~5m处设固定点。在缆线的距离首端、尾端、转弯中心点处300~500mm处设置固定点；槽内缆线应顺直,尽量不交叉、缆线不应溢出线槽、在缆线进出线槽部位，转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5m处固定在缆线支架上，以防线缆下坠；在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。４对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他信用电缆应根据缆线的类型、缆径、缆线芯数为束绑扎。绑扎间距不宜大于1.5m，扣间距应均匀、松紧适应；在竖井内采用明配、桥架、金属线槽等方式敷设缆线，...
