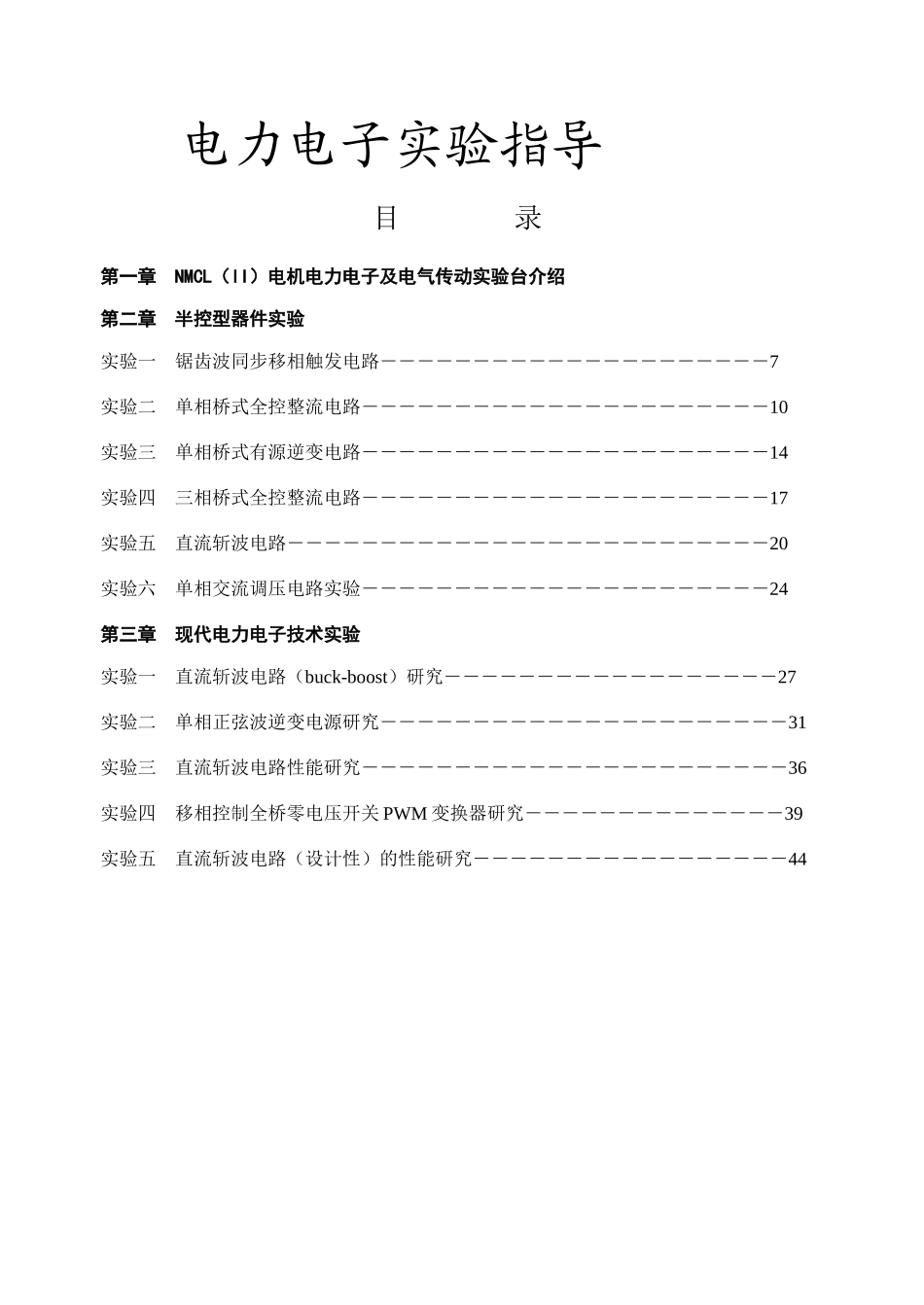

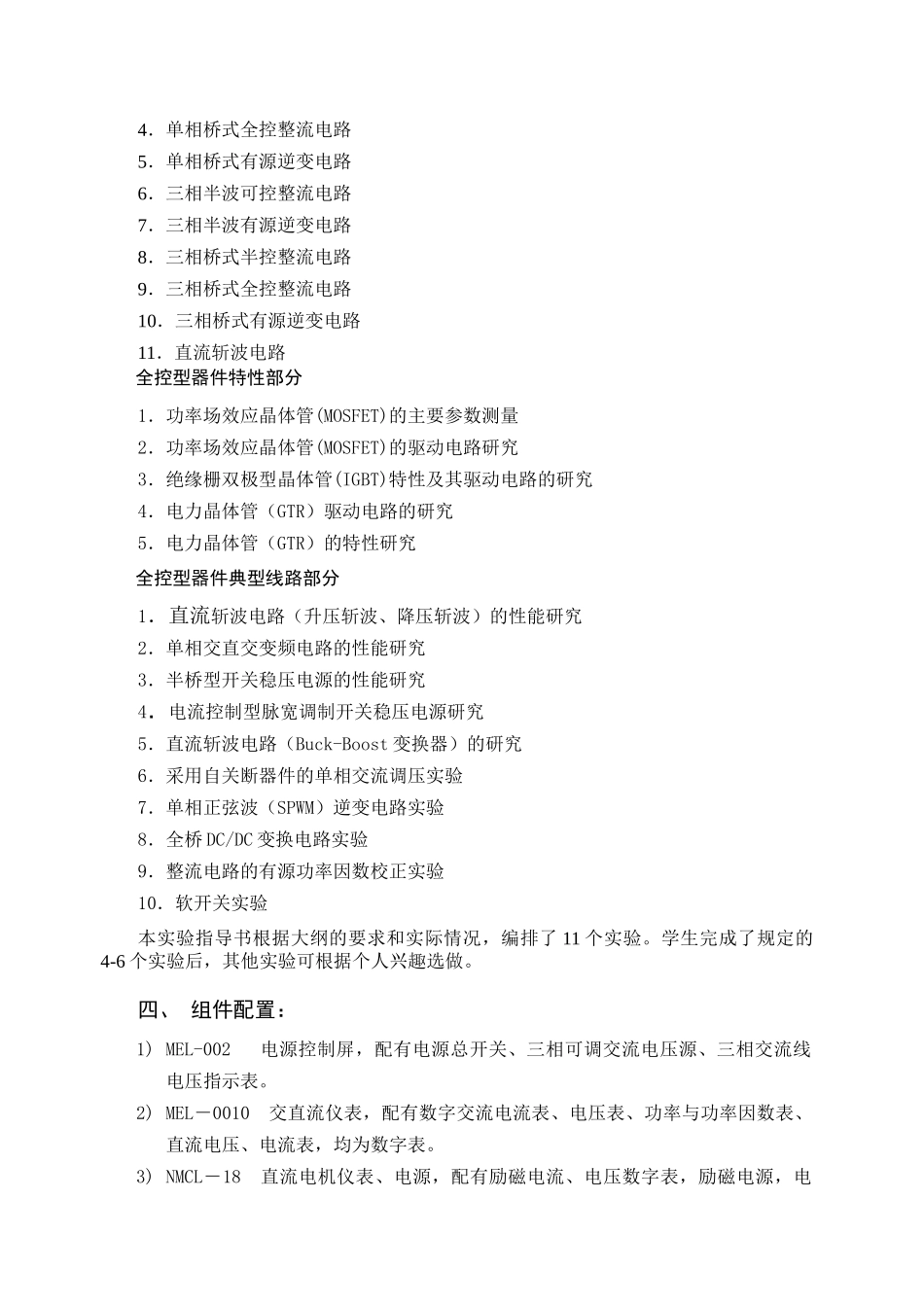

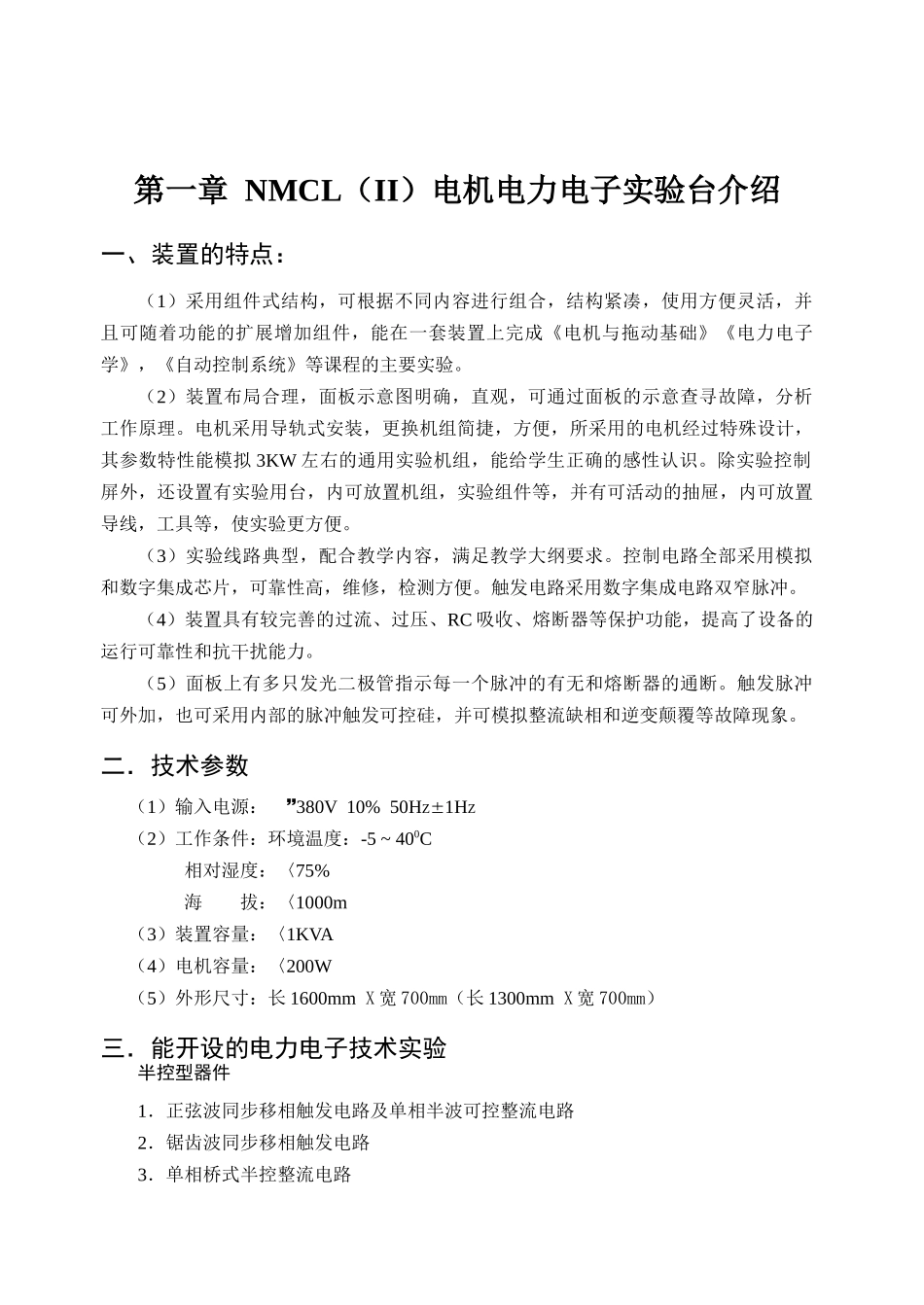

电力电子实验指导目录第一章NMCL（II）电机电力电子及电气传动实验台介绍第二章半控型器件实验实验一锯齿波同步移相触发电路―――――――――――――――――――――7实验二单相桥式全控整流电路――――――――――――――――――――――10实验三单相桥式有源逆变电路――――――――――――――――――――――14实验四三相桥式全控整流电路――――――――――――――――――――――17实验五直流斩波电路――――――――――――――――――――――――――20实验六单相交流调压电路实验――――――――――――――――――――――24第三章现代电力电子技术实验实验一直流斩波电路（buck-boost）研究――――――――――――――――――27实验二单相正弦波逆变电源研究――――――――――――――――――――――31实验三直流斩波电路性能研究―――――――――――――――――――――――36实验四移相控制全桥零电压开关PWM变换器研究――――――――――――――39实验五直流斩波电路（设计性）的性能研究―――――――――――――――――44第一章NMCL（II）电机电力电子实验台介绍一、装置的特点：（1）采用组件式结构，可根据不同内容进行组合，结构紧凑，使用方便灵活，并且可随着功能的扩展增加组件，能在一套装置上完成《电机与拖动基础》《电力电子学》，《自动控制系统》等课程的主要实验。（2）装置布局合理，面板示意图明确，直观，可通过面板的示意查寻故障，分析工作原理。电机采用导轨式安装，更换机组简捷，方便，所采用的电机经过特殊设计，其参数特性能模拟3KW左右的通用实验机组，能给学生正确的感性认识。除实验控制屏外，还设置有实验用台，内可放置机组，实验组件等，并有可活动的抽屉，内可放置导线，工具等，使实验更方便。（3）实验线路典型，配合教学内容，满足教学大纲要求。控制电路全部采用模拟和数字集成芯片，可靠性高，维修，检测方便。触发电路采用数字集成电路双窄脉冲。（4）装置具有较完善的过流、过压、RC吸收、熔断器等保护功能，提高了设备的运行可靠性和抗干扰能力。（5）面板上有多只发光二极管指示每一个脉冲的有无和熔断器的通断。触发脉冲可外加，也可采用内部的脉冲触发可控硅，并可模拟整流缺相和逆变颠覆等故障现象。二．技术参数（1）输入电源：380V10%50HZ1HZ（2）工作条件：环境温度：-5~400C相对湿度：〈75%海拔：〈1000m（3）装置容量：〈1KVA（4）电机容量：〈200W（5）外形尺寸：长1600mmX宽700mm（长1300mmX宽700mm）三．能开设的电力电子技术实验半控型器件1．正弦波同步移相触发电路及单相半波可控整流电路2．锯齿波同步移相触发电路3．单相桥式半控整流电路4．单相桥式全控整流电路5．单相桥式有源逆变电路6．三相半波可控整流电路7．三相半波有源逆变电路8．三相桥式半控整流电路9．三相桥式全控整流电路10．三相桥式有源逆变电路11．直流斩波电路全控型器件特性部分1．功率场效应晶体管(MOSFET)的主要参数测量2．功率场效应晶体管(MOSFET)的驱动电路研究3．绝缘栅双极型晶体管(IGBT)特性及其驱动电路的研究4．电力晶体管（GTR）驱动电路的研究5．电力晶体管（GTR）的特性研究全控型器件典型线路部分1．直流斩波电路（升压斩波、降压斩波）的性能研究2．单相交直交变频电路的性能研究3．半桥型开关稳压电源的性能研究4．电流控制型脉宽调制开关稳压电源研究5．直流斩波电路（Buck-Boost变换器）的研究6．采用自关断器件的单相交流调压实验7．单相正弦波（SPWM）逆变电路实验8．全桥DC/DC变换电路实验9．整流电路的有源功率因数校正实验10．软开关实验本实验指导书根据大纲的要求和实际情况，编排了11个实验。学生完成了规定的4-6个实验后，其他实验可根据个人兴趣选做。四、组件配置：1)MEL-002电源控制屏，配有电源总开关、三相可调交流电压源、三相交流线电压指示表。2)MEL－0010交直流仪表，配有数字交流电流表、电压表、功率与功率因数表、直流电压、电流表，均为数字表。3)NMCL－18直流电机仪表、电源，配有励磁电流、电压数字表，励磁电源，电枢电源（可调节）。4)NMCL...
