大唐小区机电系统施工方案VIP免费

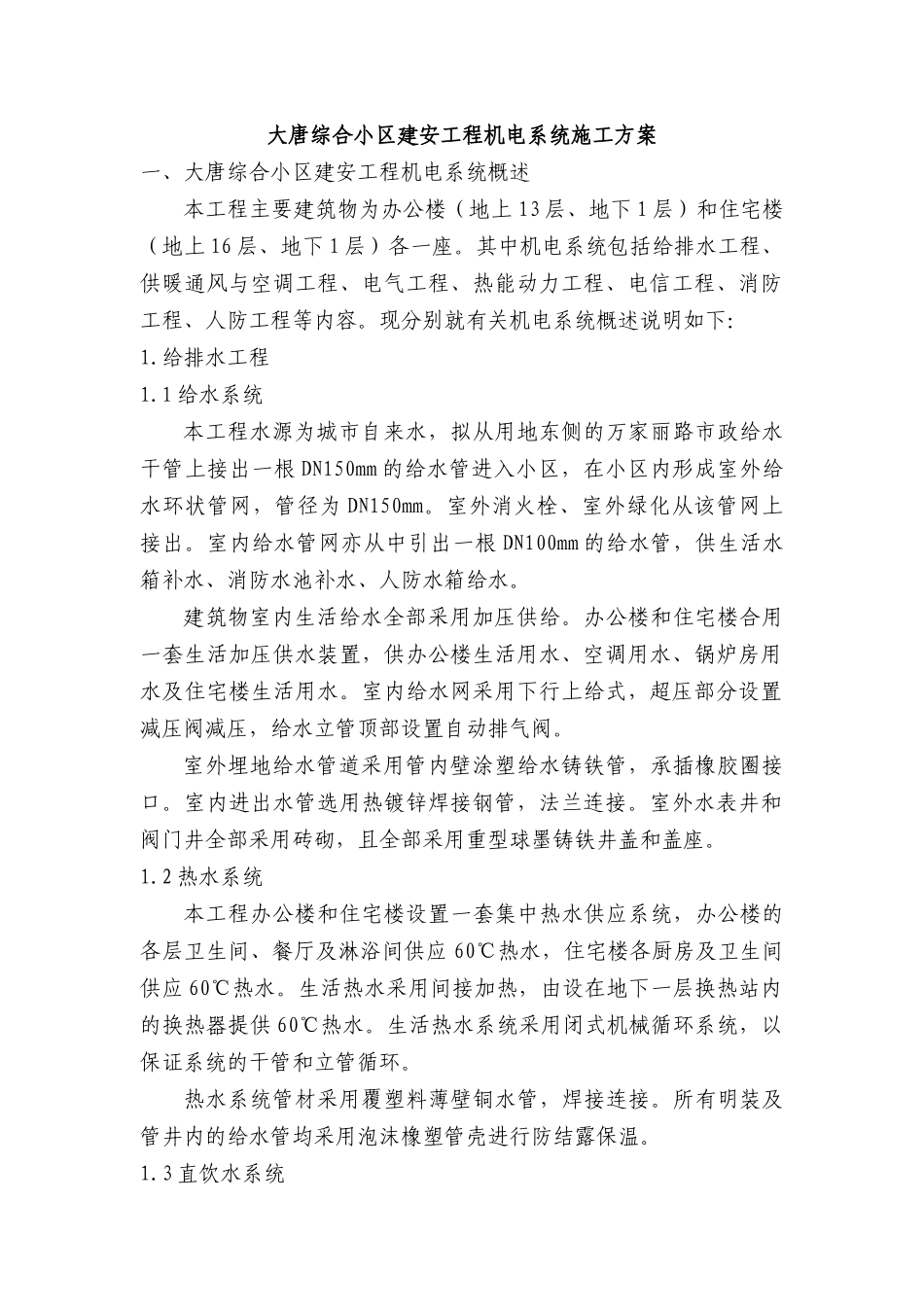

大唐综合小区建安工程机电系统施工方案一、大唐综合小区建安工程机电系统概述本工程主要建筑物为办公楼（地上13层、地下1层）和住宅楼（地上16层、地下1层）各一座。其中机电系统包括给排水工程、供暖通风与空调工程、电气工程、热能动力工程、电信工程、消防工程、人防工程等内容。现分别就有关机电系统概述说明如下：1.给排水工程1.1给水系统本工程水源为城市自来水，拟从用地东侧的万家丽路市政给水干管上接出一根DN150mm的给水管进入小区，在小区内形成室外给水环状管网，管径为DN150mm。室外消火栓、室外绿化从该管网上接出。室内给水管网亦从中引出一根DN100mm的给水管，供生活水箱补水、消防水池补水、人防水箱给水。建筑物室内生活给水全部采用加压供给。办公楼和住宅楼合用一套生活加压供水装置，供办公楼生活用水、空调用水、锅炉房用水及住宅楼生活用水。室内给水网采用下行上给式，超压部分设置减压阀减压，给水立管顶部设置自动排气阀。室外埋地给水管道采用管内壁涂塑给水铸铁管，承插橡胶圈接口。室内进出水管选用热镀锌焊接钢管，法兰连接。室外水表井和阀门井全部采用砖砌，且全部采用重型球墨铸铁井盖和盖座。1.2热水系统本工程办公楼和住宅楼设置一套集中热水供应系统，办公楼的各层卫生间、餐厅及淋浴间供应60℃热水，住宅楼各厨房及卫生间供应60℃热水。生活热水采用间接加热，由设在地下一层换热站内的换热器提供60℃热水。生活热水系统采用闭式机械循环系统，以保证系统的干管和立管循环。热水系统管材采用覆塑料薄壁铜水管，焊接连接。所有明装及管井内的给水管均采用泡沫橡塑管壳进行防结露保温。1.3直饮水系统本工程办公楼和住宅楼设置一套直饮水供应系统，以市政给水为原水，经过深度处理装置处理后，符合饮用水水质标准。该系统采用变频加压给水装置恒压变量，变频供水。系统采用上行下给式，系统在干管上设置减压阀，保证最低配水点处的净水压力不大于0.35Mpa。直饮水系统设置循环管道，循环回水回至直引水箱，保证直饮水在管道内的停留时间不超过6hr。直饮水系统管材采用SU316薄壁不锈钢管，卡箍式连接。直饮水管道全部采用泡沫橡塑管壳进行防结露保温。1.4循环冷却水系统本工程空调系统的循环冷却水系统选用横流组合式超低噪音玻璃钢冷却塔1组，设置在办公楼主楼楼顶。循环冷却水的补水装置设置一组专用水泵，从地下一层消防水池加压至屋顶冷却塔集水盘。为保证循环冷却水水质稳定，系统中设置自动投药装置，投加环保型缓蚀阻垢剂，且在循环水泵的出水管上设置全程水处理器。冷却循环水管道采用内壁涂塑焊接钢管，沟槽式卡箍连接。1.5消防系统本工程室外消防给水系统一次消防水量全部贮存在地下一层消防水池内。室外设置生活、消防环状联合管网，管径为DN150mm，共设置6套SSS00/65-1.0型室外地上式消火栓。在地下一层设置两台室外消防泵。室内消防系统分为室内消火栓系统、自动喷水灭火系统、水喷雾灭火系统及移动灭火器设置。室内消防最大一次用水全部贮存在地下一层消防水池内。办公楼屋顶设有一个消防18立方米的消防初期火灾专用水箱，并设置消防系统稳压增压装置。办公楼和住宅楼各层均设置消火栓保护。办公楼消火栓系统管网水平及竖向均布置成环状。住宅楼消火栓管网竖向布置成环状。系统平时水压及初期消防用水由办公楼屋顶消防专用水箱和消防稳压装置供给。消火栓灭火系统给水管采用热镀锌焊接钢管，DN≤100mm的采用丝扣连接，DN＞100mm的采用沟槽式卡箍连接。住宅楼屋顶消防管道采用泡沫橡塑管壳做保温。本工程地下一层汽车库、办公楼各层设置自动喷水灭火系统保护。其中一层汽车库采用易熔合金直立型喷头，其余部位采用玻璃球喷头。吊顶下采用吊顶型喷头。火灾发生时，喷头动作，相应的水流指示器器动作，向消防控制中心报警，显示火灾发生位置并发出声光报警信号。同时系统压力下降，对应的报警阀组出口压力开关动作，直接联动自动启动自动喷水灭火系统消防泵，同时向消防控制中心报警。本工程地下一层燃气锅炉房、柴油发电机房设置水喷雾灭火系统，共有锅炉房、柴油发电机房两个独立的动作分区。在锅炉房、柴油发电机房分别设置一组ZSFY...
