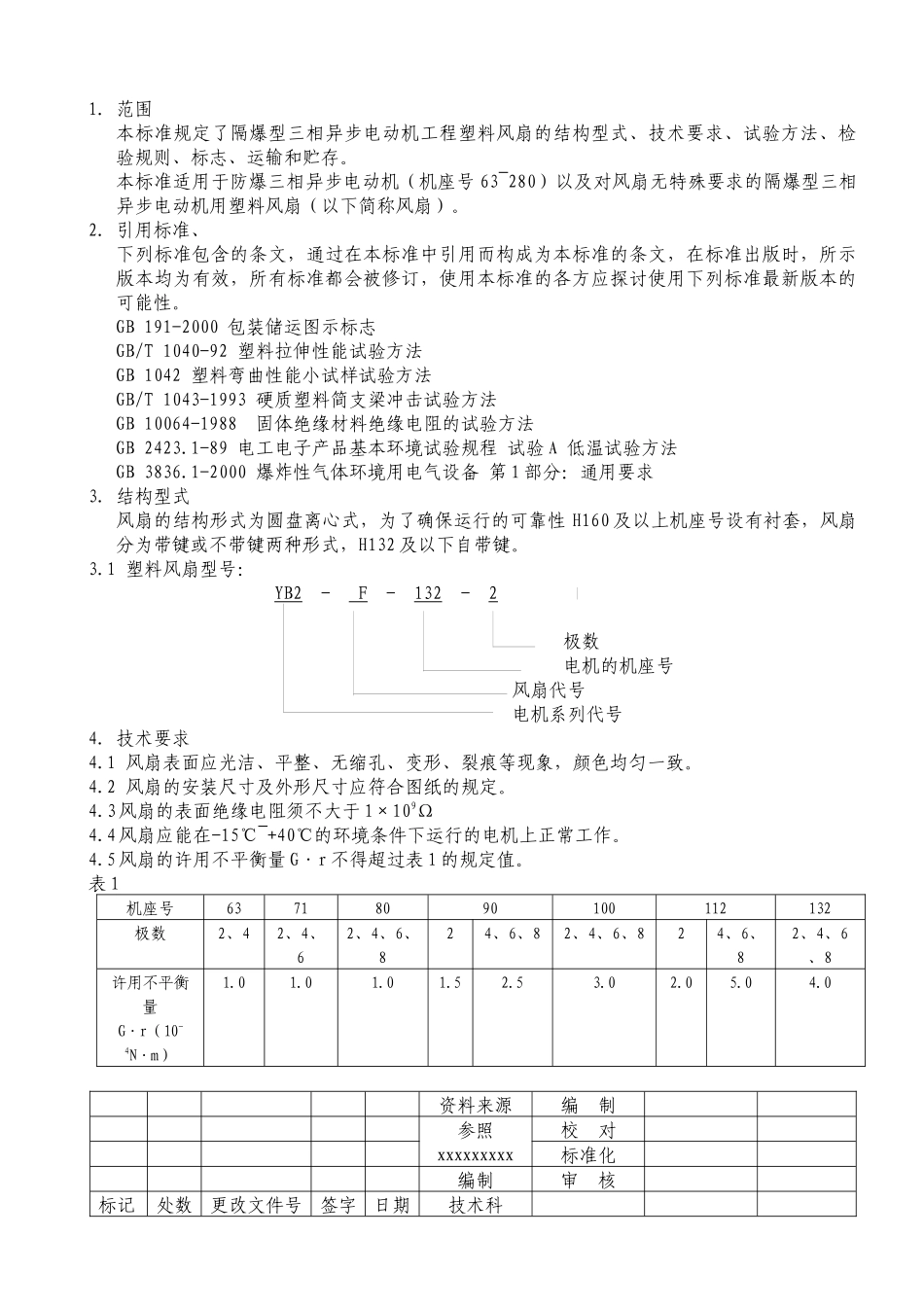

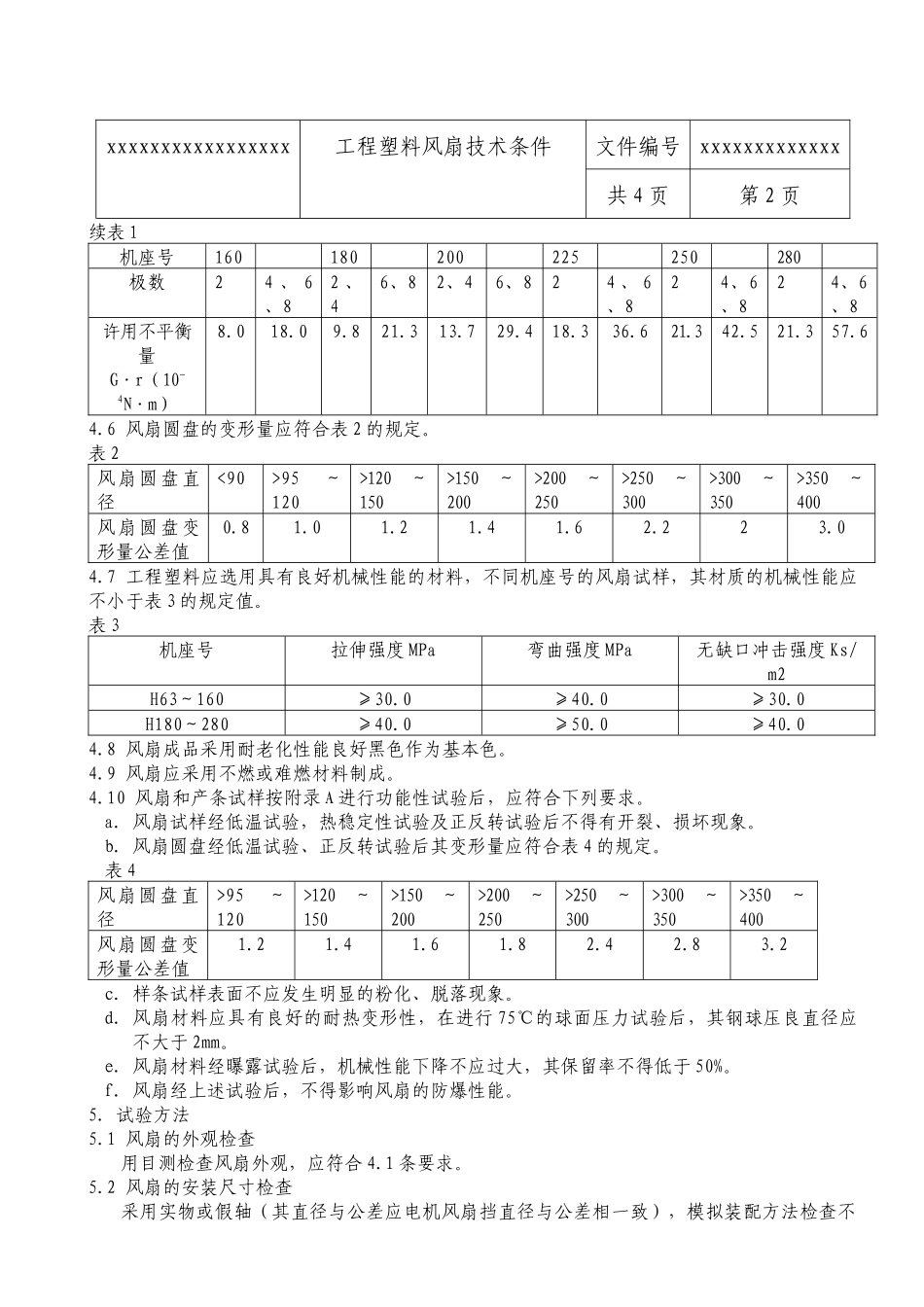

1.范围本标准规定了隔爆型三相异步电动机工程塑料风扇的结构型式、技术要求、试验方法、检验规则、标志、运输和贮存。本标准适用于防爆三相异步电动机（机座号63~280）以及对风扇无特殊要求的隔爆型三相异步电动机用塑料风扇（以下简称风扇）。2.引用标准、下列标准包含的条文，通过在本标准中引用而构成为本标准的条文，在标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-2000包装储运图示标志GB/T1040-92塑料拉伸性能试验方法GB1042塑料弯曲性能小试样试验方法GB/T1043-1993硬质塑料简支梁冲击试验方法GB10064-1988固体绝缘材料绝缘电阻的试验方法GB2423.1-89电工电子产品基本环境试验规程试验A低温试验方法GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求3.结构型式风扇的结构形式为圆盘离心式，为了确保运行的可靠性H160及以上机座号设有衬套，风扇分为带键或不带键两种形式，H132及以下自带键。3.1塑料风扇型号：YB2-F-132-2极数电机的机座号风扇代号电机系列代号4.技术要求4.1风扇表面应光洁、平整、无缩孔、变形、裂痕等现象，颜色均匀一致。4.2风扇的安装尺寸及外形尺寸应符合图纸的规定。4.3风扇的表面绝缘电阻须不大于1×109Ω4.4风扇应能在-15℃~+40℃的环境条件下运行的电机上正常工作。4.5风扇的许用不平衡量G·r不得超过表1的规定值。表1机座号63718090100112132极数2、42、4、62、4、6、824、6、82、4、6、824、6、82、4、6、8许用不平衡量G·r（10-4N·m）1.01.01.01.52.53.02.05.04.0资料来源编制参照xxxxxxxxx校对标准化编制审核标记处数更改文件号签字日期技术科xxxxxxxxxxxxxxxxx工程塑料风扇技术条件文件编号xxxxxxxxxxxxx共4页第2页续表1机座号160180200225250280极数24、6、82、46、82、46、824、6、824、6、824、6、8许用不平衡量G·r（10-4N·m）8.018.09.821.313.729.418.336.621.342.521.357.64.6风扇圆盘的变形量应符合表2的规定。表2风扇圆盘直径<90>95～120>120～150>150～200>200～250>250～300>300～350>350～400风扇圆盘变形量公差值0.81.01.21.41.62.223.04.7工程塑料应选用具有良好机械性能的材料，不同机座号的风扇试样，其材质的机械性能应不小于表3的规定值。表3机座号拉伸强度MPa弯曲强度MPa无缺口冲击强度Ks/m2H63～160≥30.0≥40.0≥30.0H180～280≥40.0≥50.0≥40.04.8风扇成品采用耐老化性能良好黑色作为基本色。4.9风扇应采用不燃或难燃材料制成。4.10风扇和产条试样按附录A进行功能性试验后，应符合下列要求。a.风扇试样经低温试验，热稳定性试验及正反转试验后不得有开裂、损坏现象。b.风扇圆盘经低温试验、正反转试验后其变形量应符合表4的规定。表4风扇圆盘直径>95～120>120～150>150～200>200～250>250～300>300～350>350～400风扇圆盘变形量公差值1.21.41.61.82.42.83.2c.样条试样表面不应发生明显的粉化、脱落现象。d.风扇材料应具有良好的耐热变形性，在进行75℃的球面压力试验后，其钢球压良直径应不大于2mm。e.风扇材料经曝露试验后，机械性能下降不应过大，其保留率不得低于50%。f.风扇经上述试验后，不得影响风扇的防爆性能。5.试验方法5.1风扇的外观检查用目测检查风扇外观，应符合4.1条要求。5.2风扇的安装尺寸检查采用实物或假轴（其直径与公差应电机风扇挡直径与公差相一致），模拟装配方法检查不应有松动开裂现象。资料来源编制参照xxxxxxxxxxxx校对标准化编制审核标记处数更改文件号签字日期技术科xxxxxxxxxxxxxxxxxx工程塑料风扇技术条件文件编号xxxxxxxxxxxx共4页第3页5.3风扇圆盘变形检查用相应的测量仪器测量应符合4.6条要求。5.4风扇静平衡校验5.4.1静平衡设备采用平等导轨式，导轨截面积刀刃形，平等导轨的技术要求见表5。表5序号技术要求项目许用值1支承面平面度≤0.005mm2支承面水平度≤0.05/10003支承面的硬度≤HRC50～604两支承面在水平面内的平行度≤1.05支承表面粗糙度≤不低于6支承面的最小长度大于旋转体轴页直径的7倍7支承面的宽度≤1.5≈3mm5.4.2平衡心轴两端直径相同，其径向圆跳动应小于0.015mm，外圆加工精度不低于，...
