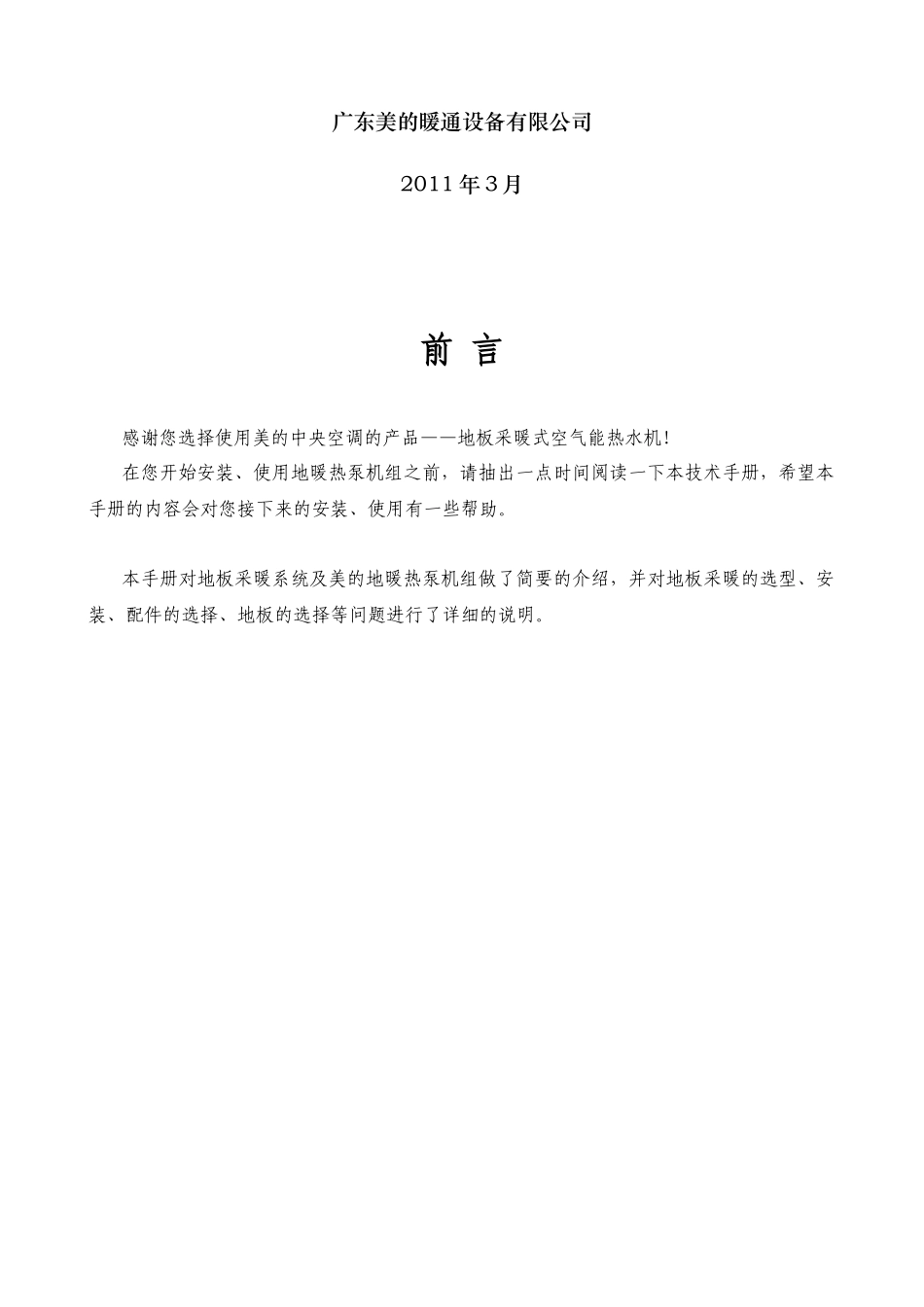

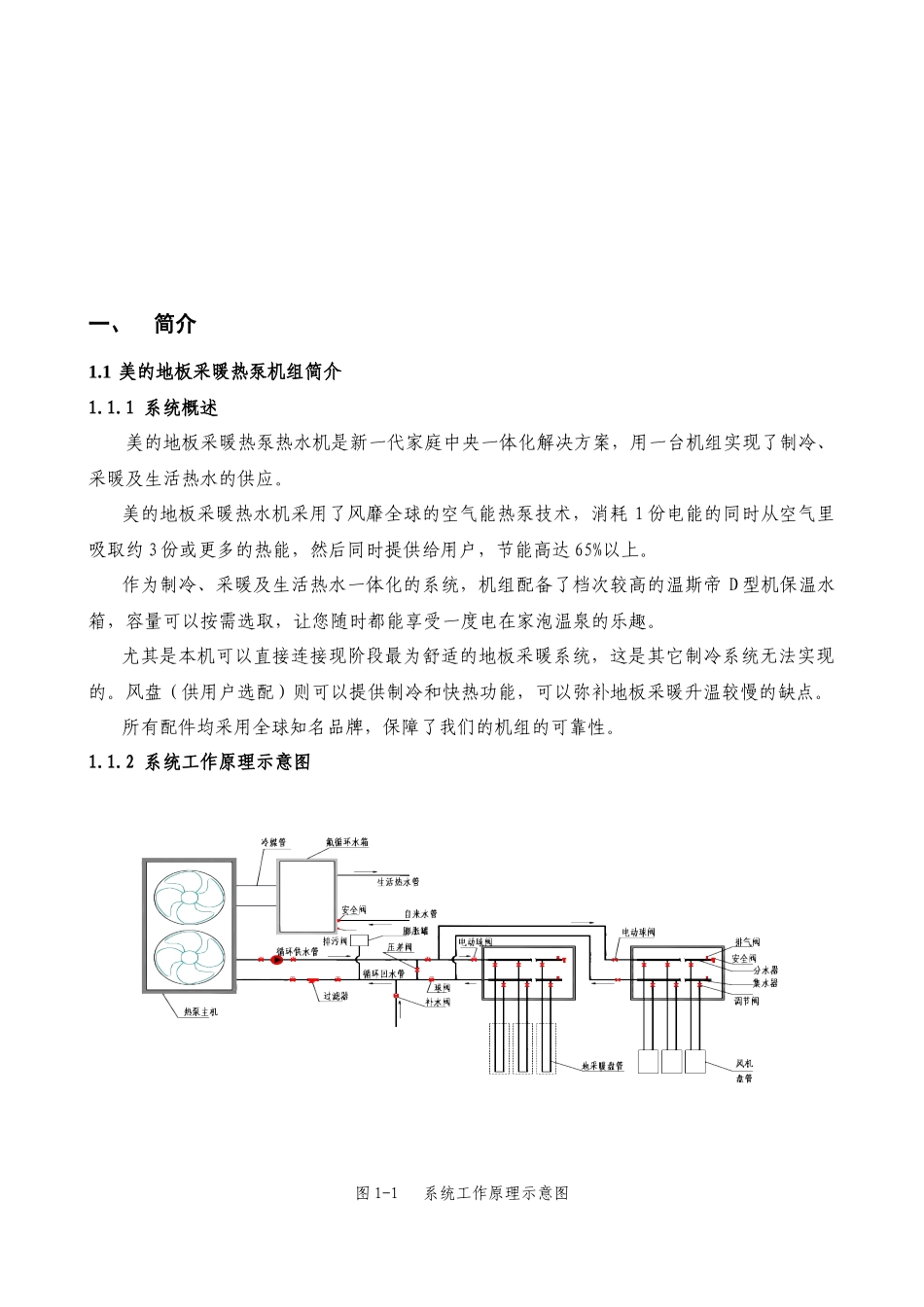

美的地板采暖式空气能热水机技术手册（内部参考）广东美的暖通设备有限公司2011年3月前言感谢您选择使用美的中央空调的产品——地板采暖式空气能热水机！在您开始安装、使用地暖热泵机组之前，请抽出一点时间阅读一下本技术手册，希望本手册的内容会对您接下来的安装、使用有一些帮助。本手册对地板采暖系统及美的地暖热泵机组做了简要的介绍，并对地板采暖的选型、安装、配件的选择、地板的选择等问题进行了详细的说明。一、简介1.1美的地板采暖热泵机组简介1.1.1系统概述美的地板采暖热泵热水机是新一代家庭中央一体化解决方案，用一台机组实现了制冷、采暖及生活热水的供应。美的地板采暖热水机采用了风靡全球的空气能热泵技术，消耗1份电能的同时从空气里吸取约3份或更多的热能，然后同时提供给用户，节能高达65%以上。作为制冷、采暖及生活热水一体化的系统，机组配备了档次较高的温斯帝D型机保温水箱，容量可以按需选取，让您随时都能享受一度电在家泡温泉的乐趣。尤其是本机可以直接连接现阶段最为舒适的地板采暖系统，这是其它制冷系统无法实现的。风盘（供用户选配）则可以提供制冷和快热功能，可以弥补地板采暖升温较慢的缺点。所有配件均采用全球知名品牌，保障了我们的机组的可靠性。1.1.2系统工作原理示意图图1-1系统工作原理示意图1.1.3现有产品系列及主要参数表1-1：型号LRSJF-100(30)/RNG-580制热模式额定制热量10.7kW额定功率3.2kW额定电流16.0A制冷模式额定制冷量8.1kW额定功率3.3kW额定电流16.4A制热水模式额定制热量2.92kW额定功率0.85kW额定电流3.9A产热水量62.8L/h电源规格220V~50Hz最大输入功率5.2kW最大输入电流25.0A制冷剂种类/充注量R22/3.4kg机组进/出水管径DN25/DN25（外螺纹）机组尺寸（长×宽×高）1128×460×1261（mm）运行噪音60dB(A)机组重量120kg保温水箱可选型号PLSX-150(32)XP/C(E2)PLSX-200(32)XP/C(E2)水箱容积150L200L水箱尺寸Φ518×1520(mm)Φ560×1620(mm)水箱重量42.5Kg51Kg注：制热水测试条件：室外环境干/湿球温度为20℃/15℃，初始水终止水温度为15℃/55℃；制热量测试条件：室外环境干/湿球温度为7℃/6℃，进水/出水温度为35℃/40℃；制冷量测试条件：室外环境干/湿球温度为35℃/24℃，进水/出水温度为12℃/7℃；1.2地板采暖简介1.2.1概述地板采暖作为一种采暖方式，是最近10年在才在中国发展普及的。地板采暖的工作原理是在地板内部埋入发热体，将整个地板加热到一定的温度，然后靠地板向室内空间辐射散热（同时也有部分对流换热），达到采暖目的。发热体在过去以发热电缆为主，发展到现在则以低温热水管道为主，在地板内埋入水管，在水管内通入不超过60℃的低温热水来加热地板。目前在国内以低温热水辐射采暖的使用最多。1.2.2地板采暖的优点地板采暖相较于国内传统的采暖方式，优势是明显的，总结如下：1、大面积同时加热，温度均匀性好；2、下热上冷，符合人体生理需求，舒适性高，无空气对流，无扬尘；3、地下安装，不占用室内空间，不影响装修风格；4、地热材料蓄热量大，温度稳定，波动小；5、维护费用低，寿命长。二、地暖热泵机组选型2.1各地推荐采暖负荷列表作为初步的估算选型，您可以参考我们给出的推荐值，一般都能满足您的采暖需求：（计算的工况是室外-2℃，室内18℃）下图标出了中国热工计算的分区：（图片摘自《民用建筑节能设计标准》）图2-1全国热工计算分区图注：当前的行政区划有所改变，但地域并无变化。我们的机组推荐在寒冷地区的一部分（最低环境温度不低于-7℃的地区）、夏热冬冷地区、温和地区及夏热冬暖地区使用，不能在严寒地区使用（环境温度过低可能会造成机组故障及其它不可预知的问题）。下表给出了不同地区的推荐采暖负荷：表2-1夏热冬暖地区夏热冬冷地区温和地区寒冷地区采暖负荷（W/㎡）80-100100-150（在初期的工程设计中推荐至少按140W/㎡）120-150（推荐按150W/㎡或更高）注：这里的负荷计算按照采暖能力计算。部分极端工况可用增加辅助采暖设备临时解决（在实际工程中强烈推荐在地暖侧加装电辅热），在负荷计算时不考虑进去。一些特殊场所（比如玻璃墙展厅等）负荷应酌情增大，才能保证...
