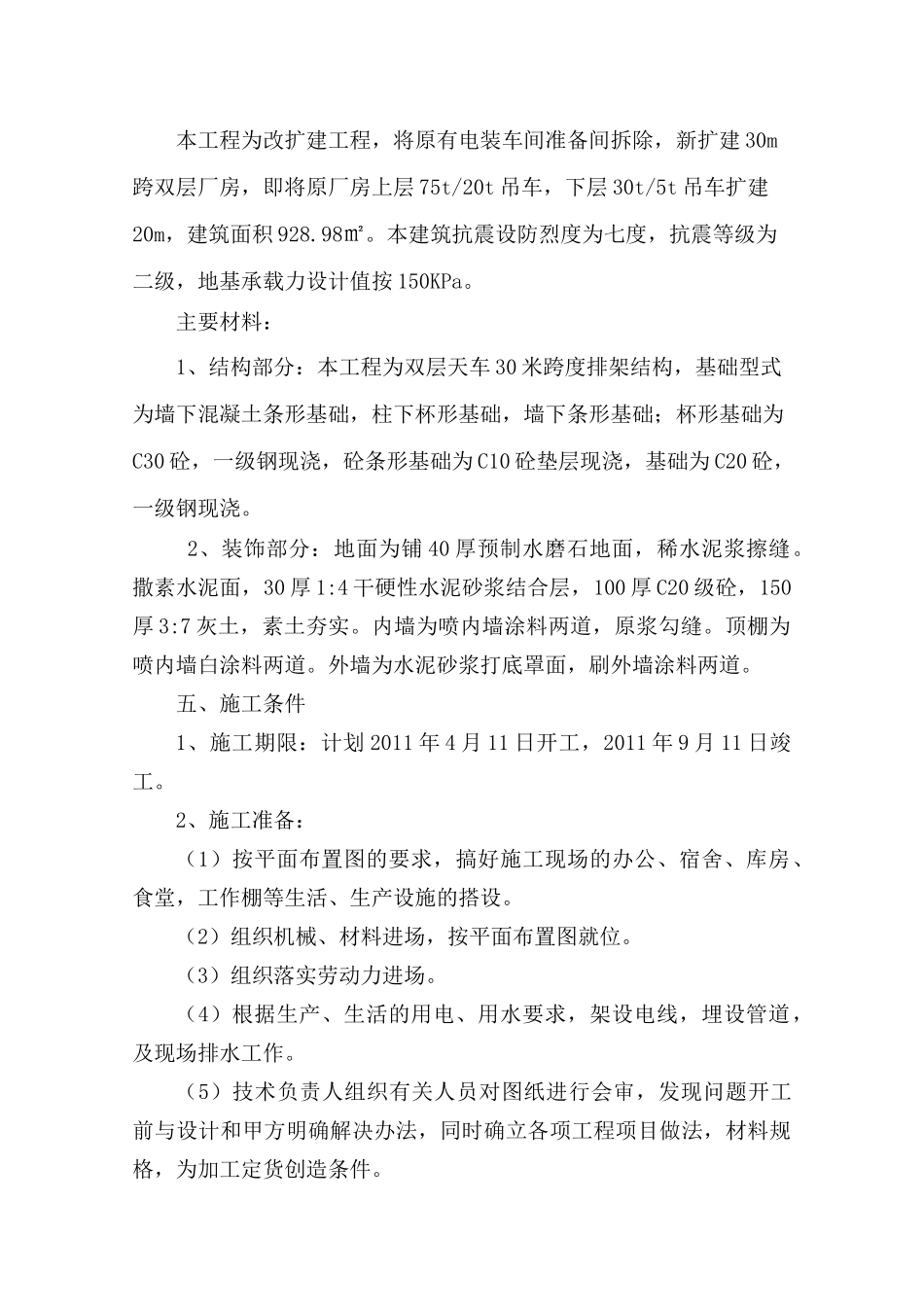

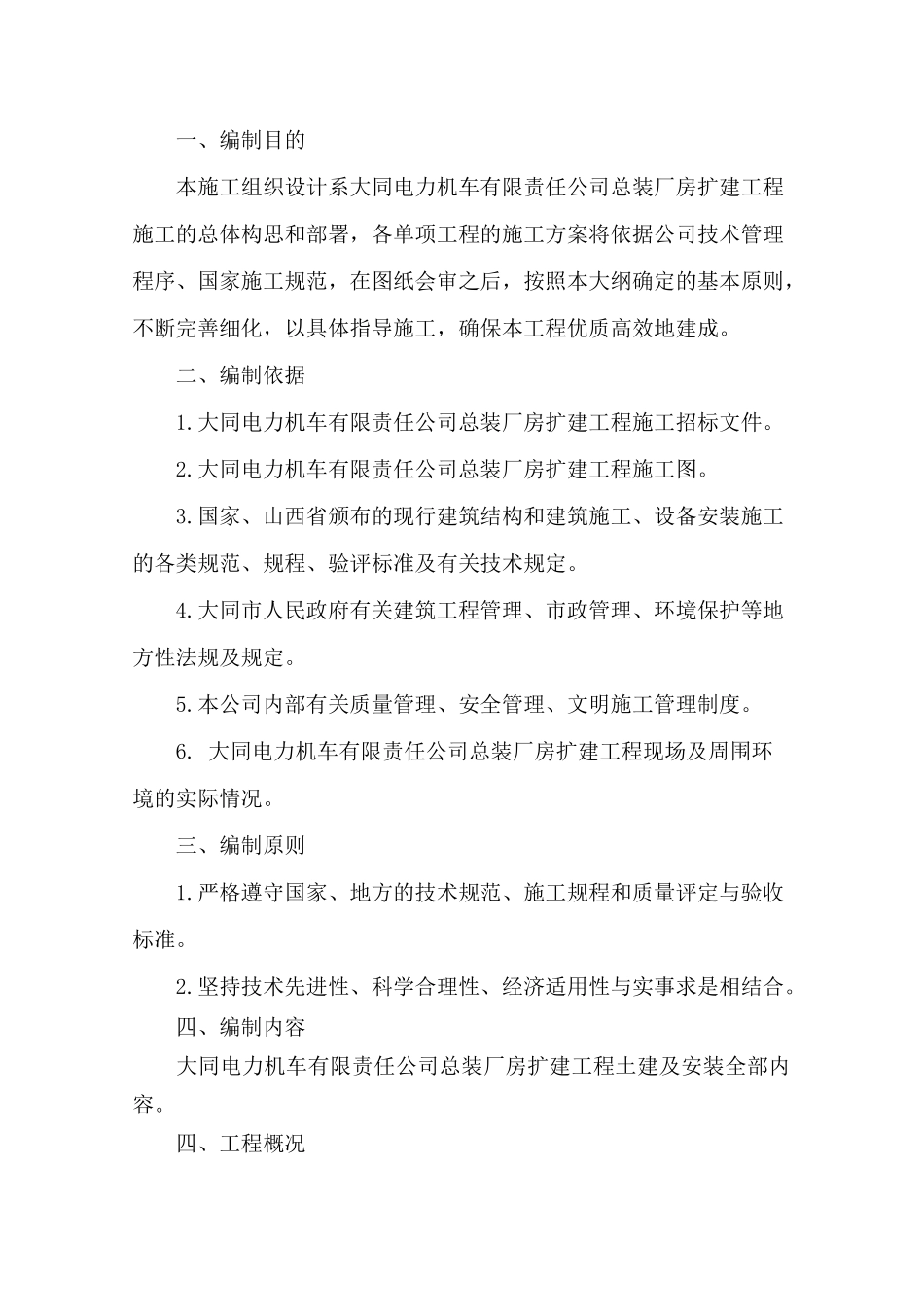

一、编制目的本施工组织设计系大同电力机车有限责任公司总装厂房扩建工程施工的总体构思和部署，各单项工程的施工方案将依据公司技术管理程序、国家施工规范，在图纸会审之后，按照本大纲确定的基本原则，不断完善细化，以具体指导施工，确保本工程优质高效地建成。二、编制依据1.大同电力机车有限责任公司总装厂房扩建工程施工招标文件。2.大同电力机车有限责任公司总装厂房扩建工程施工图。3.国家、山西省颁布的现行建筑结构和建筑施工、设备安装施工的各类规范、规程、验评标准及有关技术规定。4.大同市人民政府有关建筑工程管理、市政管理、环境保护等地方性法规及规定。5.本公司内部有关质量管理、安全管理、文明施工管理制度。6.大同电力机车有限责任公司总装厂房扩建工程现场及周围环境的实际情况。三、编制原则1.严格遵守国家、地方的技术规范、施工规程和质量评定与验收标准。2.坚持技术先进性、科学合理性、经济适用性与实事求是相结合。四、编制内容大同电力机车有限责任公司总装厂房扩建工程土建及安装全部内容。四、工程概况本工程为改扩建工程，将原有电装车间准备间拆除，新扩建30m跨双层厂房，即将原厂房上层75t/20t吊车，下层30t/5t吊车扩建20m，建筑面积928.98㎡。本建筑抗震设防烈度为七度，抗震等级为二级，地基承载力设计值按150KPa。主要材料：1、结构部分：本工程为双层天车30米跨度排架结构，基础型式为墙下混凝土条形基础，柱下杯形基础，墙下条形基础；杯形基础为C30砼，一级钢现浇，砼条形基础为C10砼垫层现浇，基础为C20砼，一级钢现浇。2、装饰部分：地面为铺40厚预制水磨石地面，稀水泥浆擦缝。撒素水泥面，30厚1:4干硬性水泥砂浆结合层，100厚C20级砼，150厚3:7灰土，素土夯实。内墙为喷内墙涂料两道，原浆勾缝。顶棚为喷内墙白涂料两道。外墙为水泥砂浆打底罩面，刷外墙涂料两道。五、施工条件1、施工期限：计划2011年4月11日开工，2011年9月11日竣工。2、施工准备：（1）按平面布置图的要求，搞好施工现场的办公、宿舍、库房、食堂，工作棚等生活、生产设施的搭设。（2）组织机械、材料进场，按平面布置图就位。（3）组织落实劳动力进场。（4）根据生产、生活的用电、用水要求，架设电线，埋设管道，及现场排水工作。（5）技术负责人组织有关人员对图纸进行会审，发现问题开工前与设计和甲方明确解决办法，同时确立各项工程项目做法，材料规格，为加工定货创造条件。（6）根据甲方提供建筑物位置，引入建筑物定位线、标高。3、施工原则：（1）按照先地下，后地上的原则，将工程定位后，首先进行基础开挖，并考虑土方平衡。（2）土建、电气安装等各工序之间紧密配合，合理安排，保证均衡施工。六、主要部位施工方法1、基础工程（1）施工工序为测量放线→基础开挖→钎探、验槽→基础3：7灰土→C10砼垫层→砼条基、杯基→砼基础梁→基础砌砖→回填土。（2）放线定位依据甲方提供的坐标，引点做出定位控制桩。（3）土方开挖该基底采用反铲挖掘机挖土，自卸汽车倒运的大开挖方案。预留30cm原土人工开挖，以防止机械扰动原土。（4）钎探建筑物基础土方挖至槽底后及时进行钎探。钎探后会同设计单位和甲方共同验槽后方可进行下道工序。若发现洞穴、软弱土等不良地质或实际地质条件与设计不符时，要及时向甲方反映，须会同工程设计人员共同处理。钎探时，采用梅花布点，钎探深度1.8米，间距1.5米。钢钎的直径为22毫米，锤重8镑，举锤高度70cm，每贯入30厘米记录锤击数一次，并绘出钎探图，做好钎探记录。钎探后钎孔要进行灌砂处理。（5）杯形基础及基础梁施工1）杯口模板用木模板加工制作，加工成两半形式，中间各加楔形板一块，拆模时，先取出楔形板，然后分别将两半杯口模取出。为便于周转宜作成工具式的，支模时杯口模板要固定牢固。2）混凝土应按台分层浇筑。对高杯口基础的高台阶部分按整体分层浇筑，不留施工缝。3）浇捣杯口混凝土时，应注意杯口模板的位置。由于杯口模板仅上端固定，浇捣混凝土时，四侧应对称均匀下灰，避免将杯口模板挤向一侧。4）杯形基础一般在杯底均留有50mm厚的细石混凝土找平层，在浇筑基础混凝土时要仔细控制标高，如用无底...
