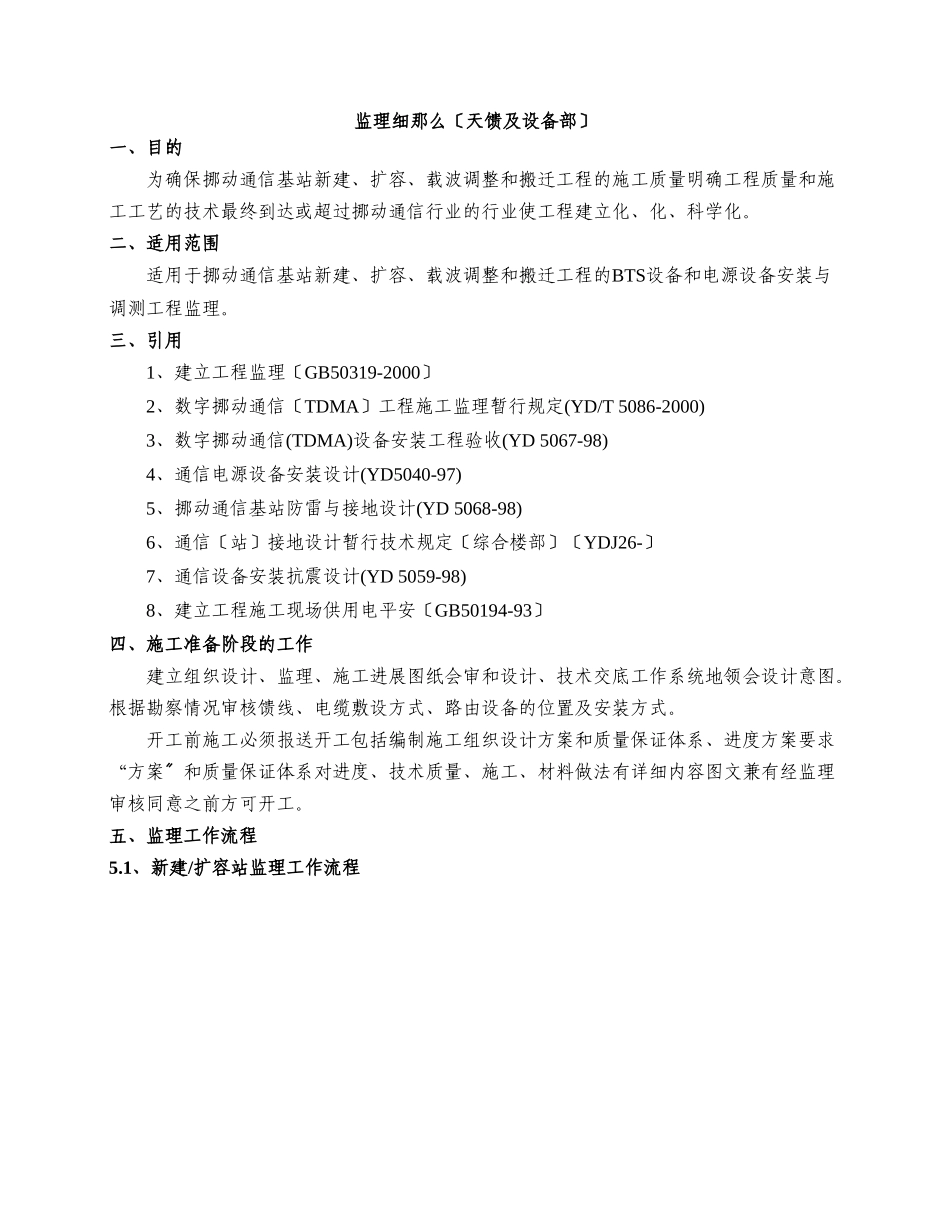

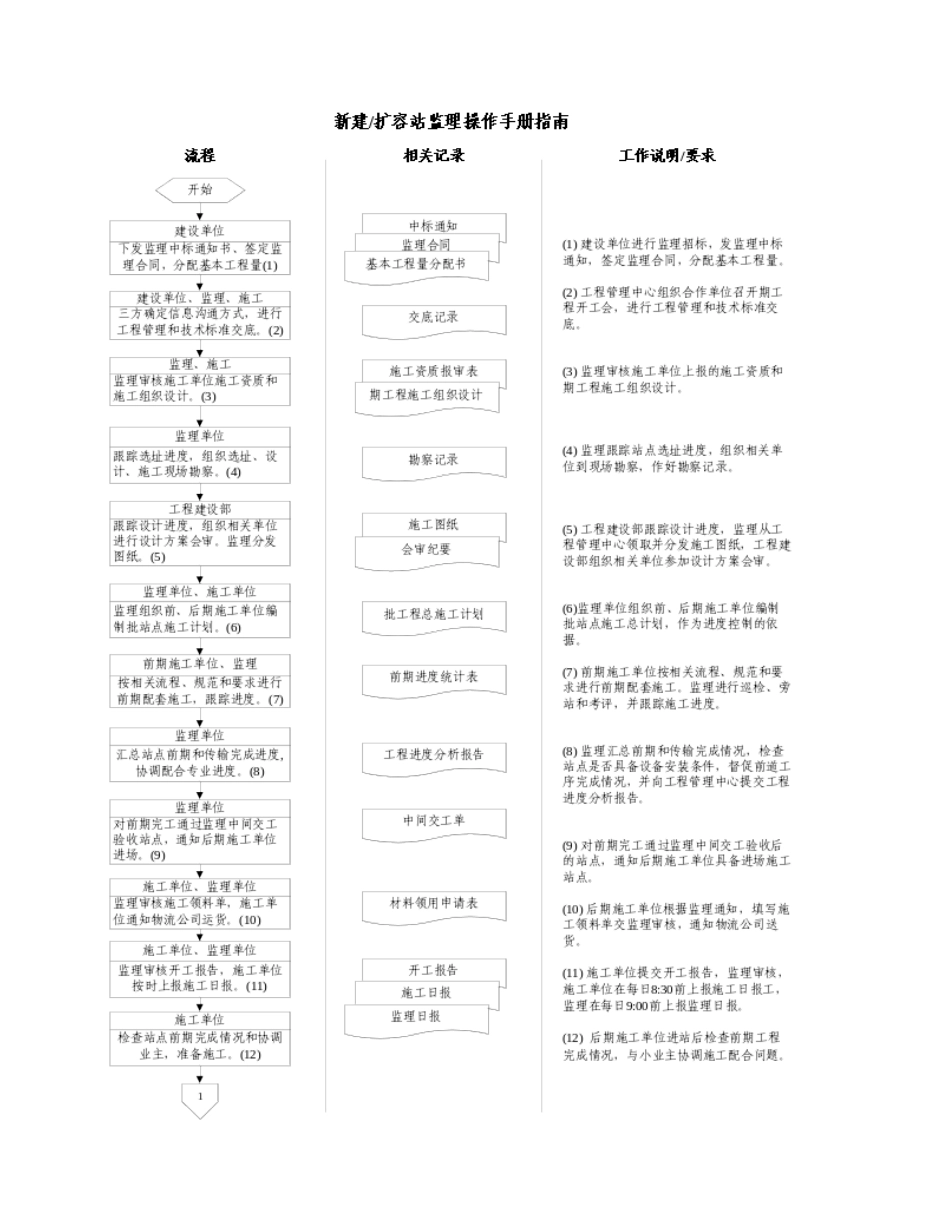

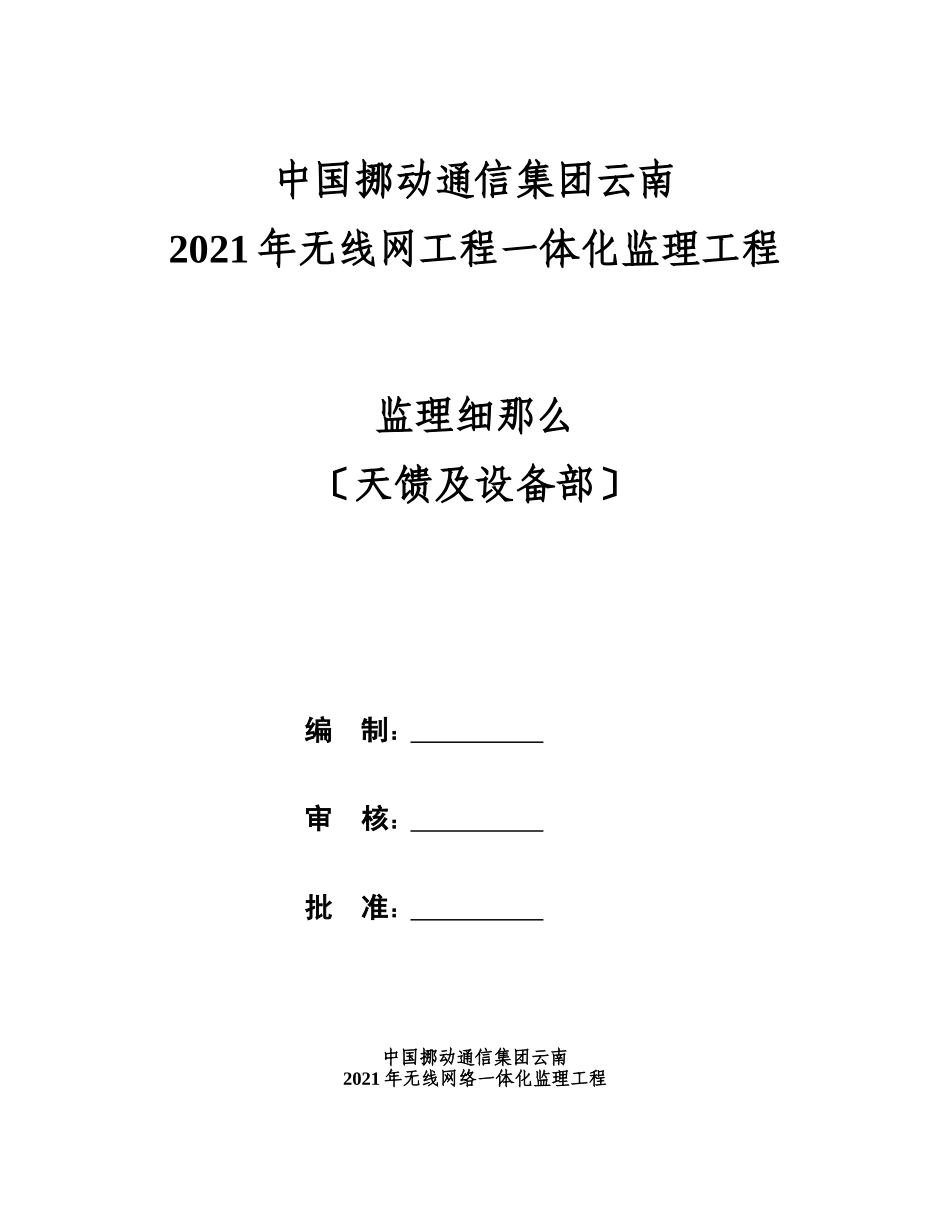

中国挪动通信集团云南2021年无线网工程一体化监理工程监理细那么〔天馈及设备部〕编制：审核：批准：中国挪动通信集团云南2021年无线网络一体化监理工程监理细那么〔天馈及设备部〕一、目的为确保挪动通信基站新建、扩容、载波调整和搬迁工程的施工质量明确工程质量和施工工艺的技术最终到达或超过挪动通信行业的行业使工程建立化、化、科学化。二、适用范围适用于挪动通信基站新建、扩容、载波调整和搬迁工程的BTS设备和电源设备安装与调测工程监理。三、引用1、建立工程监理〔GB50319-2000〕2、数字挪动通信〔TDMA〕工程施工监理暂行规定(YD/T5086-2000)3、数字挪动通信(TDMA)设备安装工程验收(YD5067-98)4、通信电源设备安装设计(YD5040-97)5、挪动通信基站防雷与接地设计(YD5068-98)6、通信〔站〕接地设计暂行技术规定〔综合楼部〕〔YDJ26-〕7、通信设备安装抗震设计(YD5059-98)8、建立工程施工现场供用电平安〔GB50194-93〕四、施工准备阶段的工作建立组织设计、监理、施工进展图纸会审和设计、技术交底工作系统地领会设计意图。根据勘察情况审核馈线、电缆敷设方式、路由设备的位置及安装方式。开工前施工必须报送开工包括编制施工组织设计方案和质量保证体系、进度方案要求“方案和质量保证体系对进度、技术质量、施工、材料做法有详细内容图文兼有经监理〞审核同意之前方可开工。五、监理工作流程5.1、新建/扩容站监理工作流程5.2、搬迁站监理工作流程5.3、载波调整站监理工作流程6、技术要求和质量6.1天馈线工程：6.1.1天馈线走线梯及天线支撑杆工程●材料要求：部位要求走线梯主框用钢走线梯横梁用钢天线立杆用钢立竿避雷针用圆钢走线梯等防雷跨接圆钢标准、尺寸镀锌GBDN32镀锌GBDN16镀锌GBDN50镀锌GBΦ14镀锌GBΦ12●走线梯制作安装技术要求☆走线梯规格要求部位要求走线梯支架高度走线梯宽度走线梯横梁间隔支架间隔支架距转角距离走线梯转弯半径数据〔mm〕2504005001500500300☆每根横梁两端都必须和走线梯主框焊接。☆走线梯支架采用40x4的镀锌角钢制作成“门字架上端与走线梯结实焊接下端固定〞在天面上支架在建筑物天面上布放应平整并必须做水泥墩将支架固定。☆走线梯垂直段与程度段之间要求作成45度斜坡段以利于馈线拐弯走线。☆要求走线梯应安装到距室外馈线封窗中200MM处原那么上要求垂直走线梯位于馈线孔的正上方。程度走线梯位于馈线孔的正前方。☆所有焊接应结实焊缝饱满、无夹渣现象。焊接完毕后进展打磨防腐刷防锈漆两遍面漆刷银粉。☆安装完毕后走线梯应整齐、结实、美观。6.1.2天线工程●天线及其支撑杆应固定结实支撑杆高度按设计要求。支撑立杆的受力拉接杆采用40*4的角铁角铁与立杆用Φ10的螺栓连接角铁和立杆的固定见.4条中走线梯支架固定。同一站的同一小区天线高度要求一致。●天线立竿上的避雷针采用Φ14的镀锌圆钢与支撑杆可靠焊接保证避雷针有良好的电气性能。避雷针要求有足够的高度保证所有需保护的设施处在避雷针的45度保护角之内。如为避雷针还需在距避雷针杆顶2M处增加三条Φ10钢丝绳进展固定钢丝绳之间夹角为120°。钢丝绳与固定角铁用螺栓可靠固定角铁的规格为50×5角铁与屋顶或儿墙用三根Φ10的膨胀螺栓进展固定。屋顶角铁用水泥覆盖。●天线与跳线连接处必须做防水处理。天线的扩容馈线口应套上塑料防水帽并用DC793胶封好帽沿防水。●天线之间的隔离间隔应满足下表的要求〔适用于900MHz和1800MHz系统〕。基站类型TX—TXTX—RXRBS20040DB20DBRBS200030DB30DB●对于采用空间分集接收方式的天线系统其分集接收间隔必须符合下表的要求。900MHz1800MHz最小距离4米2米推荐距离6米3米●天线的方向、角度、位置要求按设计规定施工。6.1.3馈线封窗周边防水工程●基站馈线出口严格按封窗大小进展施工周边用防水砂浆进展塞缝。然后用防水材料进展封堵。●防水材料采用DC793耐候胶。馈线窗在天馈线敷设完后应用防水胶封堵平整。6.1.4天馈线安装工程●在基站机房和天线支撑杆之间必须按设计图纸安装室外走线梯馈线需全程结实固定在走线梯上.●馈线的布放要求整齐、结实、美观不得有穿插、扭曲、裂损等现象。●馈线和室外跳线的接头要接触良好并做防...
