建材试验报告-建筑材料基本性质VIP免费

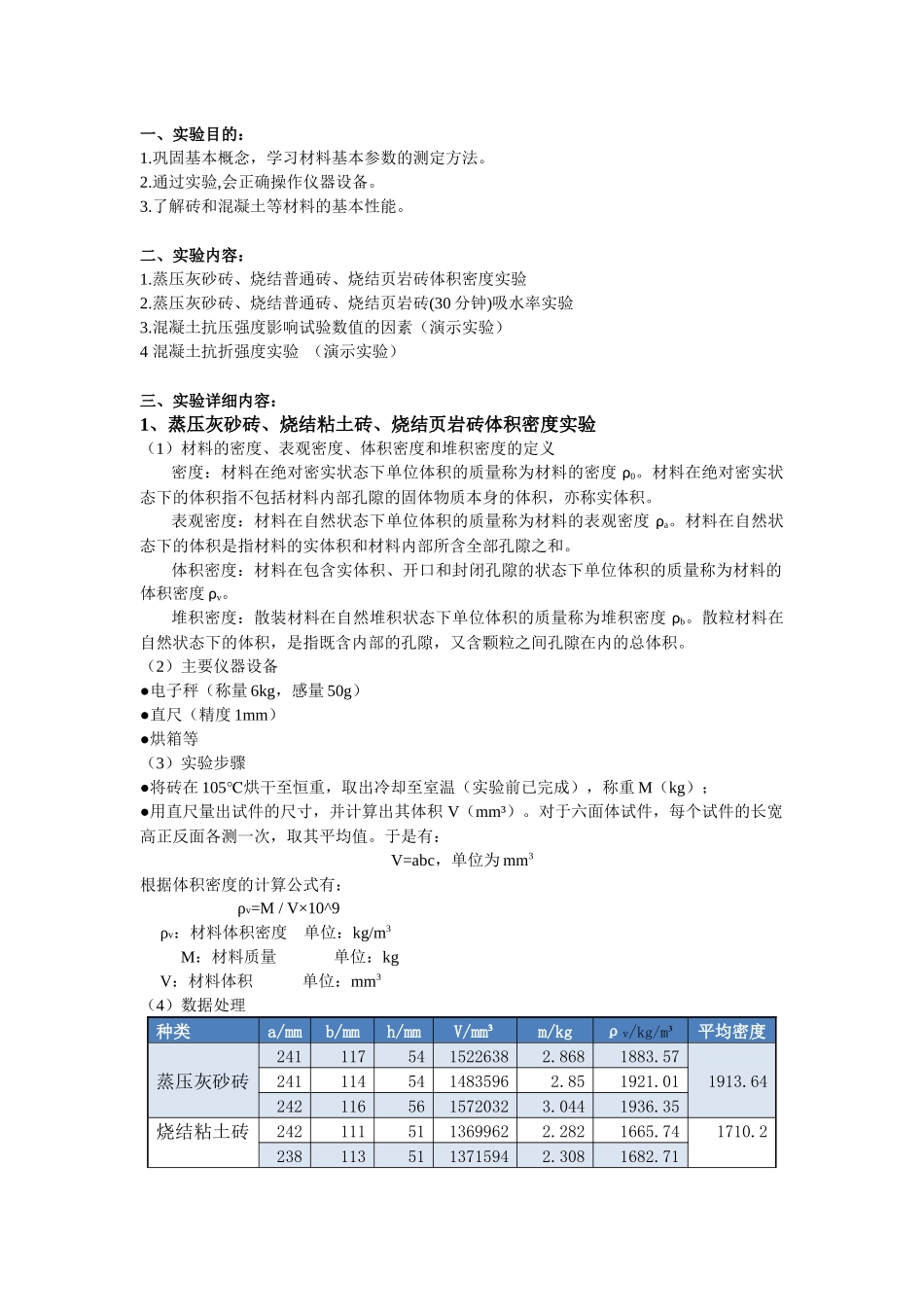

建筑材料的基本性质实验一、实验目的：1.巩固基本概念，学习材料基本参数的测定方法。2.通过实验,会正确操作仪器设备。3.了解砖和混凝土等材料的基本性能。二、实验内容：1.蒸压灰砂砖、烧结普通砖、烧结页岩砖体积密度实验2.蒸压灰砂砖、烧结普通砖、烧结页岩砖(30分钟)吸水率实验3.混凝土抗压强度影响试验数值的因素（演示实验）4混凝土抗折强度实验（演示实验）三、实验详细内容：1、蒸压灰砂砖、烧结粘土砖、烧结页岩砖体积密度实验（1）材料的密度、表观密度、体积密度和堆积密度的定义密度：材料在绝对密实状态下单位体积的质量称为材料的密度ρ0。材料在绝对密实状态下的体积指不包括材料内部孔隙的固体物质本身的体积，亦称实体积。表观密度：材料在自然状态下单位体积的质量称为材料的表观密度ρa。材料在自然状态下的体积是指材料的实体积和材料内部所含全部孔隙之和。体积密度：材料在包含实体积、开口和封闭孔隙的状态下单位体积的质量称为材料的体积密度ρv。堆积密度：散装材料在自然堆积状态下单位体积的质量称为堆积密度ρb。散粒材料在自然状态下的体积，是指既含内部的孔隙，又含颗粒之间孔隙在内的总体积。（2）主要仪器设备●电子秤（称量6kg，感量50g）●直尺（精度1mm）●烘箱等（3）实验步骤●将砖在105℃烘干至恒重，取出冷却至室温（实验前已完成），称重M（kg）；●用直尺量出试件的尺寸，并计算出其体积V（mm³）。对于六面体试件，每个试件的长宽高正反面各测一次，取其平均值。于是有：V=abc，单位为mm3根据体积密度的计算公式有：ρv=M/V×10^9ρv：材料体积密度单位：kg/m3M：材料质量单位：kgV：材料体积单位：mm3（4）数据处理种类a/mmb/mmh/mmV/mm³m/kgρv/kg/m³平均密度蒸压灰砂砖2411175415226382.8681883.571913.642411145414835962.851921.012421165615720323.0441936.35烧结粘土砖2421115113699622.2821665.741710.22381135113715942.3081682.712421134913399542.3881782.15烧结页岩砖2341094912497941.9461557.061603.272321074811915521.9281618.062311114712051271.971634.68蒸压灰砂砖：蒸压灰砂砖适用于各类民用建筑、公用建筑和工业厂房的内、外墙，以及房屋的基础。是替代烧结粘土砖的产品。蒸压灰砂砖以适当比例的石灰和石英砂、砂或细砂岩，经磨细、加水拌和、半干法压制成型并经蒸压养护而成。烧结普通砖：以砂质粘土为主要原料，在900——1000摄氏度左右进行烧结而成。由于其中的粘土被部分烧结，故具有较多空隙，所以吸水率较大。烧结页岩砖：为一种新型建筑节能墙体材料，既可用于砌筑承重墙，又具有良好的热工性能，符合施工建筑模数，减少施工过程中的损耗，损高工作效率；孔洞率达到35%以上，可减少墙体的自重，节约基础工程费用。与普通烧结多孔砖相比，具有保温、隔热、轻质高强和施工高效等特点。该产品以页岩为原料，采用砖机高真空挤出成型、一次码烧的生产工艺。（5）数据分析体积密度：材料的体积密度主要与材质和孔隙率有关。实验中所用三种砖成分相近（均以二氧化硅为主），因此主要考虑孔隙率的影响。从实验数据中可看出，蒸压灰砂砖的体积密度明显大于另两种砖。这是因为：粘土砖是以砂质粘土为主要原料，在900-1000摄氏度左右进行烧结而成。由于其中的粘土被部分烧结，故具有较多的孔隙；页岩砖是以页岩为主要原料，页岩的化学组成与粘土相近，但其颗粒细度不及粘土，故孔隙率也比较大；灰砂砖是以石灰和天然砂为主要原料，在0.8MPa，175摄氏度的条件下蒸养6小时而成，由其中的Ca(OH)2与SiO2反应生产水化硅酸钙凝胶而产生强度。灰砂砖外观光洁整齐，均匀密实，孔隙率较小。所以同样的体积下，灰砂砖的实体积更大，质量更大。因而体积密度更大。2、蒸压灰砂砖、烧结普通砖、烧结页岩砖(30分钟)吸水率实验（1）吸水率概念材料能吸收水分的性质称为吸水性。吸水性的大小用吸水率表示。分为体积吸水率及质量吸水率两种：A、质量吸水率：材料在吸水饱和时内部所吸水分的质量占干燥材料总质量的百分率。B、体积吸水率：材料在吸水饱和时，内部所吸收水分的体积占干燥材料的自然体积的百分率。在工程中一般采取质量...
