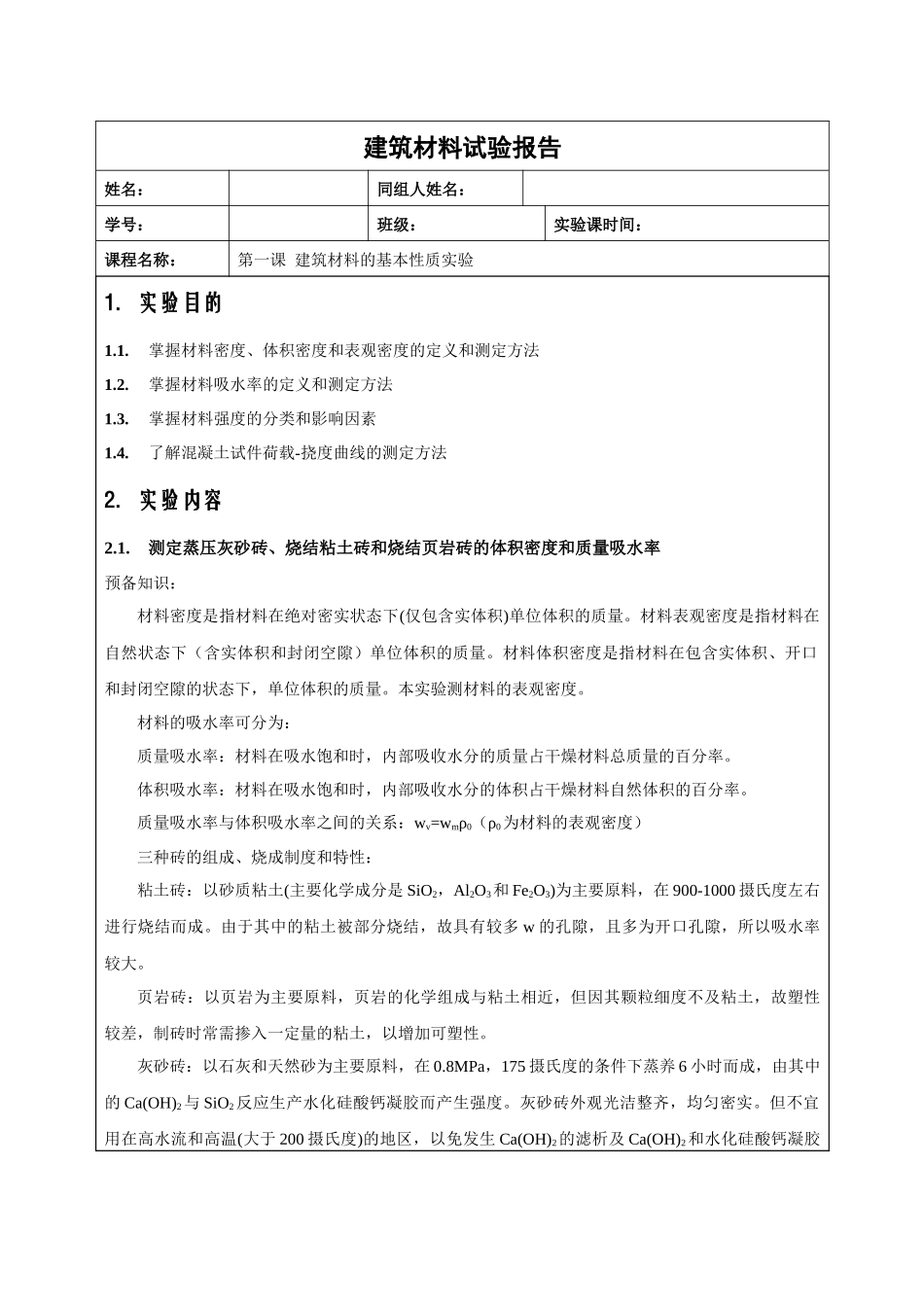

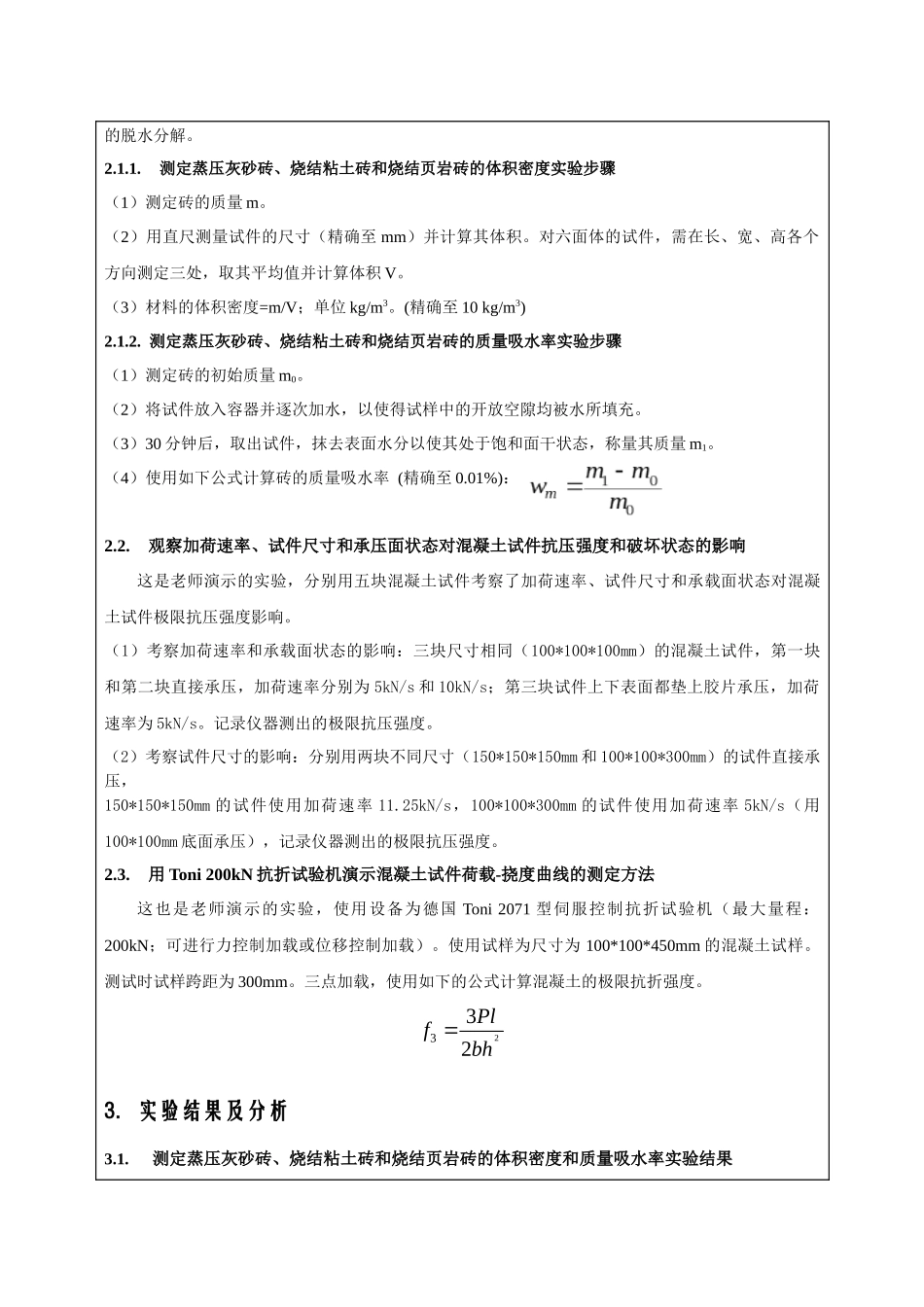

建筑材料试验报告姓名：同组人姓名：学号：班级：实验课时间：课程名称：第一课建筑材料的基本性质实验1.实验目的1.1.掌握材料密度、体积密度和表观密度的定义和测定方法1.2.掌握材料吸水率的定义和测定方法1.3.掌握材料强度的分类和影响因素1.4.了解混凝土试件荷载-挠度曲线的测定方法2.实验内容2.1.测定蒸压灰砂砖、烧结粘土砖和烧结页岩砖的体积密度和质量吸水率预备知识：材料密度是指材料在绝对密实状态下(仅包含实体积)单位体积的质量。材料表观密度是指材料在自然状态下（含实体积和封闭空隙）单位体积的质量。材料体积密度是指材料在包含实体积、开口和封闭空隙的状态下，单位体积的质量。本实验测材料的表观密度。材料的吸水率可分为：质量吸水率：材料在吸水饱和时，内部吸收水分的质量占干燥材料总质量的百分率。体积吸水率：材料在吸水饱和时，内部吸收水分的体积占干燥材料自然体积的百分率。质量吸水率与体积吸水率之间的关系：wv=wmρ0（ρ0为材料的表观密度）三种砖的组成、烧成制度和特性：粘土砖：以砂质粘土(主要化学成分是SiO2，Al2O3和Fe2O3)为主要原料，在900-1000摄氏度左右进行烧结而成。由于其中的粘土被部分烧结，故具有较多w的孔隙，且多为开口孔隙，所以吸水率较大。页岩砖：以页岩为主要原料，页岩的化学组成与粘土相近，但因其颗粒细度不及粘土，故塑性较差，制砖时常需掺入一定量的粘土，以增加可塑性。灰砂砖：以石灰和天然砂为主要原料，在0.8MPa，175摄氏度的条件下蒸养6小时而成，由其中的Ca(OH)2与SiO2反应生产水化硅酸钙凝胶而产生强度。灰砂砖外观光洁整齐，均匀密实。但不宜用在高水流和高温(大于200摄氏度)的地区，以免发生Ca(OH)2的滤析及Ca(OH)2和水化硅酸钙凝胶的脱水分解。2.1.1.测定蒸压灰砂砖、烧结粘土砖和烧结页岩砖的体积密度实验步骤（1）测定砖的质量m。（2）用直尺测量试件的尺寸（精确至mm）并计算其体积。对六面体的试件，需在长、宽、高各个方向测定三处，取其平均值并计算体积V。（3）材料的体积密度=m/V；单位kg/m3。(精确至10kg/m3)2.1.2.测定蒸压灰砂砖、烧结粘土砖和烧结页岩砖的质量吸水率实验步骤（1）测定砖的初始质量m0。（2）将试件放入容器并逐次加水，以使得试样中的开放空隙均被水所填充。（3）30分钟后，取出试件，抹去表面水分以使其处于饱和面干状态，称量其质量m1。（4）使用如下公式计算砖的质量吸水率(精确至0.01%)：2.2.观察加荷速率、试件尺寸和承压面状态对混凝土试件抗压强度和破坏状态的影响这是老师演示的实验，分别用五块混凝土试件考察了加荷速率、试件尺寸和承载面状态对混凝土试件极限抗压强度影响。（1）考察加荷速率和承载面状态的影响：三块尺寸相同（100*100*100mm）的混凝土试件，第一块和第二块直接承压，加荷速率分别为5kN/s和10kN/s；第三块试件上下表面都垫上胶片承压，加荷速率为5kN/s。记录仪器测出的极限抗压强度。（2）考察试件尺寸的影响：分别用两块不同尺寸（150*150*150mm和100*100*300mm）的试件直接承压，150*150*150mm的试件使用加荷速率11.25kN/s，100*100*300mm的试件使用加荷速率5kN/s（用100*100mm底面承压），记录仪器测出的极限抗压强度。2.3.用Toni200kN抗折试验机演示混凝土试件荷载-挠度曲线的测定方法这也是老师演示的实验，使用设备为德国Toni2071型伺服控制抗折试验机（最大量程：200kN；可进行力控制加载或位移控制加载）。使用试样为尺寸为100*100*450mm的混凝土试样。测试时试样跨距为300mm。三点加载，使用如下的公式计算混凝土的极限抗折强度。3.实验结果及分析3.1.测定蒸压灰砂砖、烧结粘土砖和烧结页岩砖的体积密度和质量吸水率实验结果2332Plfbh3.1.1.实验数据处理（1）页岩砖：初始质量m0=2.345kg，吸水后质量m1=2.659kg测量次序123平均值/cm体积V/cm3长/cm23.823.923.923.871357.01宽/cm5.05.14.95.0高/cm11.211.511.411.37可得页岩砖密度ρ=m0/V=1.73×103kg/m3，质量吸水率=13.39%（2）粘土砖：初始质量m0=2.313kg，吸水后质量m1=2.625kg测量次序123平均值/cm体积V/cm3长/cm23.723.823.623.71377.51宽/cm5.25.15.15.13高/c11.311.411.311.33...
