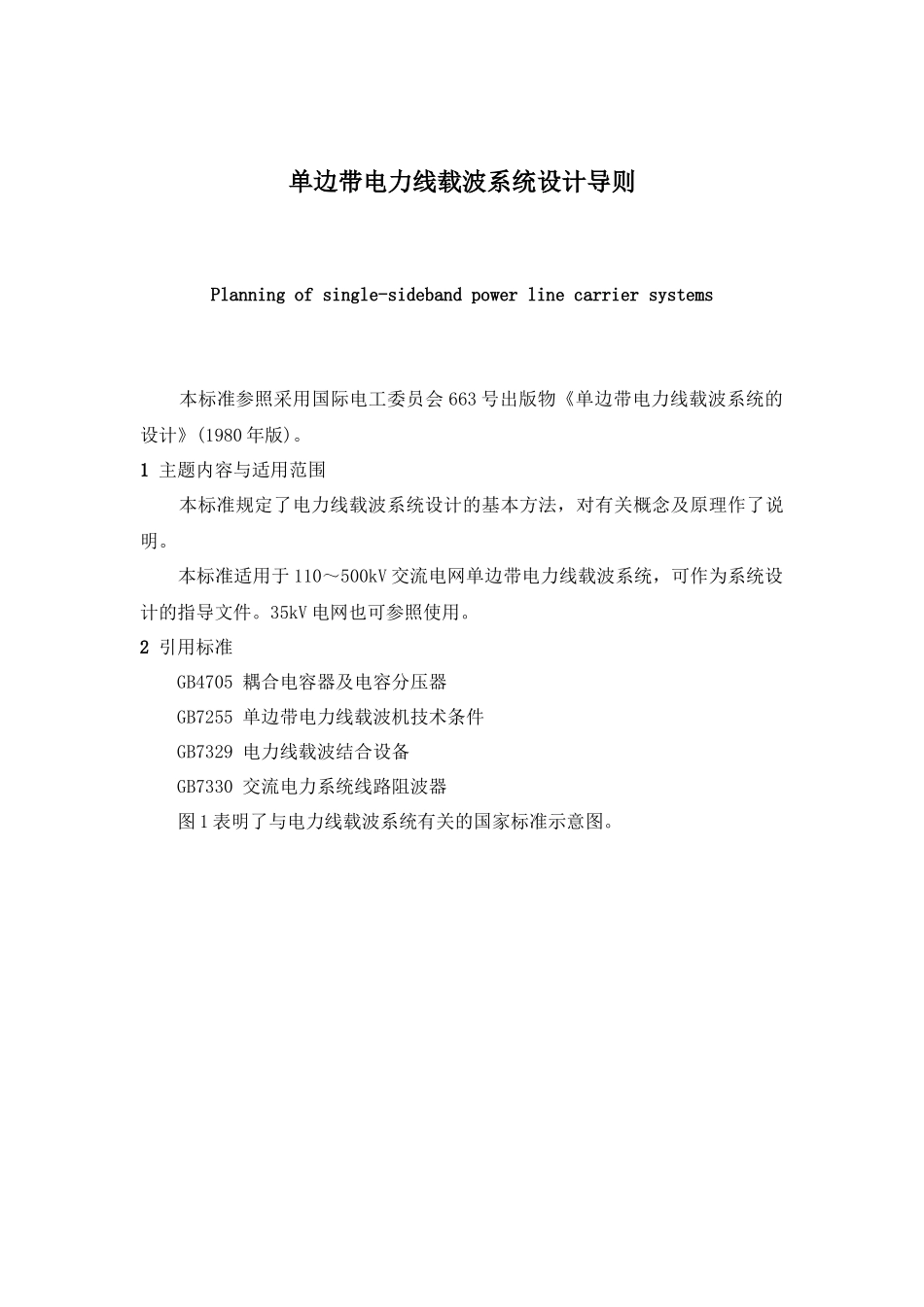

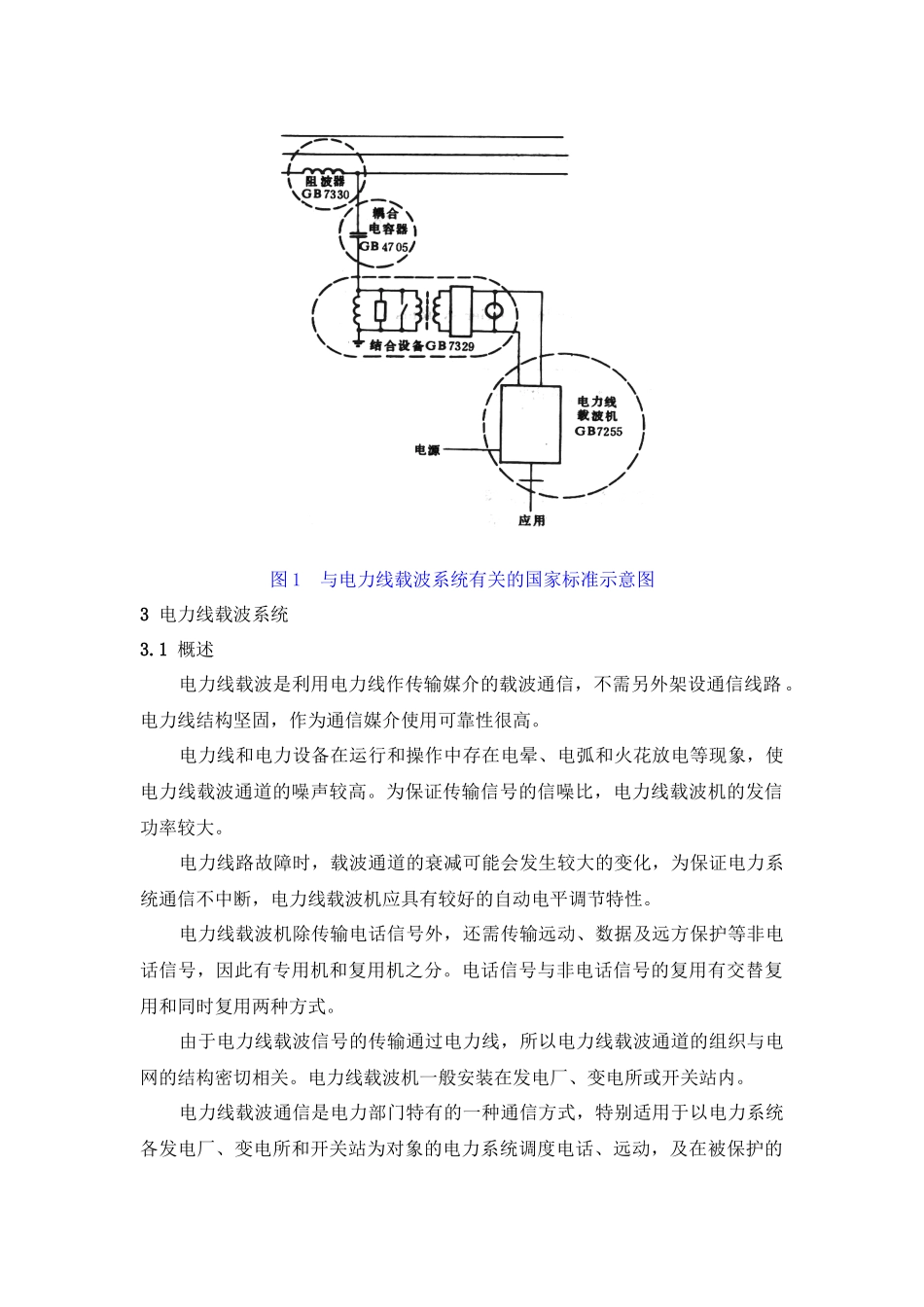

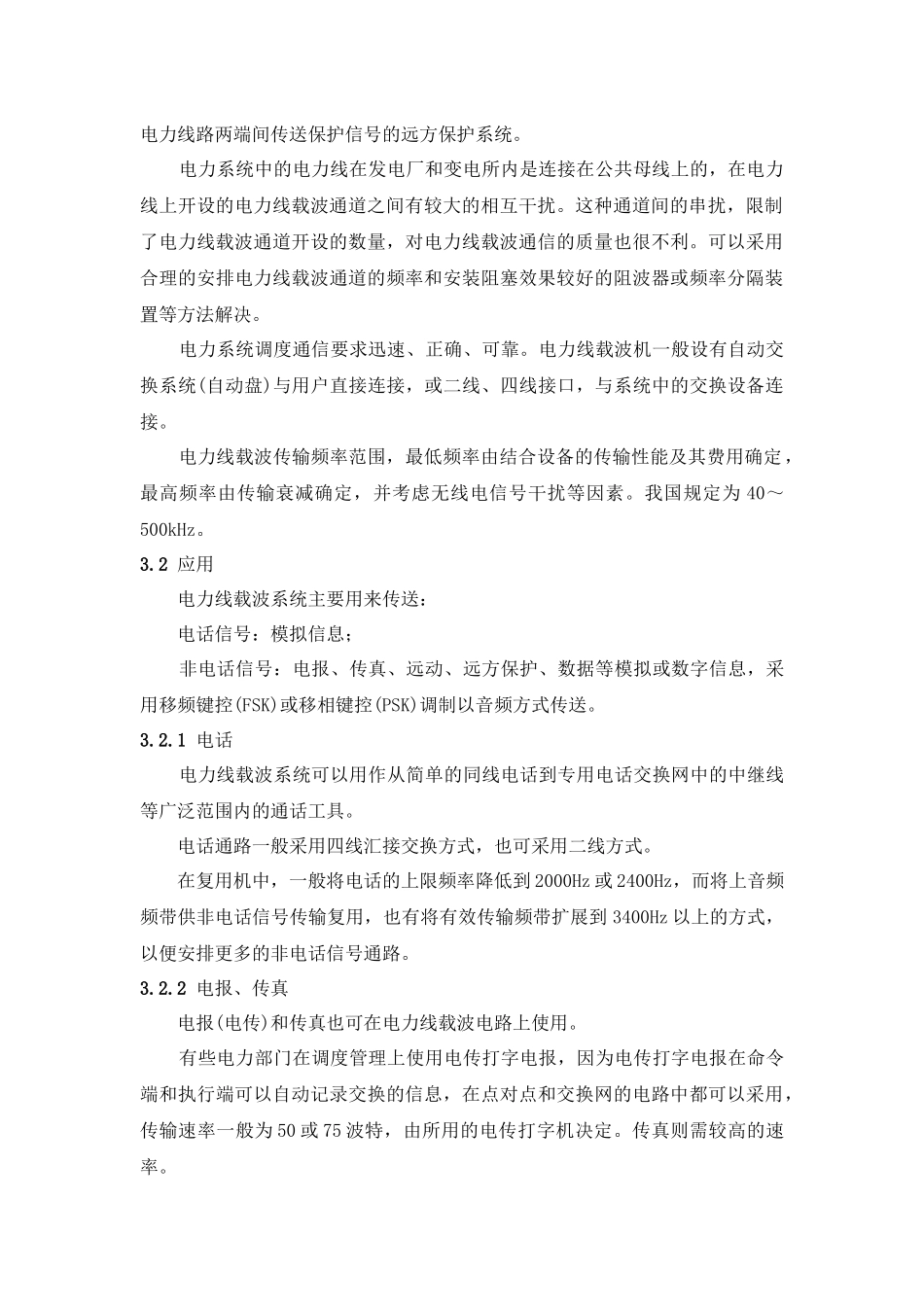

单边带电力线载波系统设计导则Planningofsingle-sidebandpowerlinecarriersystems本标准参照采用国际电工委员会663号出版物《单边带电力线载波系统的设计》(1980年版)。1主题内容与适用范围本标准规定了电力线载波系统设计的基本方法，对有关概念及原理作了说明。本标准适用于110～500kV交流电网单边带电力线载波系统，可作为系统设计的指导文件。35kV电网也可参照使用。2引用标准GB4705耦合电容器及电容分压器GB7255单边带电力线载波机技术条件GB7329电力线载波结合设备GB7330交流电力系统线路阻波器图1表明了与电力线载波系统有关的国家标准示意图。图1与电力线载波系统有关的国家标准示意图3电力线载波系统3.1概述电力线载波是利用电力线作传输媒介的载波通信，不需另外架设通信线路。电力线结构坚固，作为通信媒介使用可靠性很高。电力线和电力设备在运行和操作中存在电晕、电弧和火花放电等现象，使电力线载波通道的噪声较高。为保证传输信号的信噪比，电力线载波机的发信功率较大。电力线路故障时，载波通道的衰减可能会发生较大的变化，为保证电力系统通信不中断，电力线载波机应具有较好的自动电平调节特性。电力线载波机除传输电话信号外，还需传输远动、数据及远方保护等非电话信号，因此有专用机和复用机之分。电话信号与非电话信号的复用有交替复用和同时复用两种方式。由于电力线载波信号的传输通过电力线，所以电力线载波通道的组织与电网的结构密切相关。电力线载波机一般安装在发电厂、变电所或开关站内。电力线载波通信是电力部门特有的一种通信方式，特别适用于以电力系统各发电厂、变电所和开关站为对象的电力系统调度电话、远动，及在被保护的电力线路两端间传送保护信号的远方保护系统。电力系统中的电力线在发电厂和变电所内是连接在公共母线上的，在电力线上开设的电力线载波通道之间有较大的相互干扰。这种通道间的串扰，限制了电力线载波通道开设的数量，对电力线载波通信的质量也很不利。可以采用合理的安排电力线载波通道的频率和安装阻塞效果较好的阻波器或频率分隔装置等方法解决。电力系统调度通信要求迅速、正确、可靠。电力线载波机一般设有自动交换系统(自动盘)与用户直接连接，或二线、四线接口，与系统中的交换设备连接。电力线载波传输频率范围，最低频率由结合设备的传输性能及其费用确定，最高频率由传输衰减确定，并考虑无线电信号干扰等因素。我国规定为40～500kHz。3.2应用电力线载波系统主要用来传送：电话信号：模拟信息；非电话信号：电报、传真、远动、远方保护、数据等模拟或数字信息，采用移频键控(FSK)或移相键控(PSK)调制以音频方式传送。3.2.1电话电力线载波系统可以用作从简单的同线电话到专用电话交换网中的中继线等广泛范围内的通话工具。电话通路一般采用四线汇接交换方式，也可采用二线方式。在复用机中，一般将电话的上限频率降低到2000Hz或2400Hz，而将上音频频带供非电话信号传输复用，也有将有效传输频带扩展到3400Hz以上的方式，以便安排更多的非电话信号通路。3.2.2电报、传真电报(电传)和传真也可在电力线载波电路上使用。有些电力部门在调度管理上使用电传打字电报，因为电传打字电报在命令端和执行端可以自动记录交换的信息，在点对点和交换网的电路中都可以采用，传输速率一般为50或75波特，由所用的电传打字机决定。传真则需较高的速率。电报和传真通路的性能应符合国际电报电话咨询委员会(CCITT)的有关标准。3.2.3远动远动信号一般采用检错校验编码方式，以达到高度的安全性，避免错误动作或丢失信号。其传输速率从50bit/s到2400bit/s或以上，目前多数采用200、600、1200bit/s。3.2.4远方保护为保护电力设备安全，防止事故扩大，保证电力系统稳定运行和连续供电，在电力系统发生故障时，需通过远方保护系统在线路两端间高速度地传送继电保护信息，控制两端保护装置有选择性地快速动作，切除故障。根据传送信息形式和对保护装置作用的不同，远方保护系统有模拟系统与命令系统两种。模拟远方保护在线路两端间传送工频电量的幅值、相位信息。接收端将收到的模拟信息与本端相应值比较，判定故障发生在被保护线段区...
