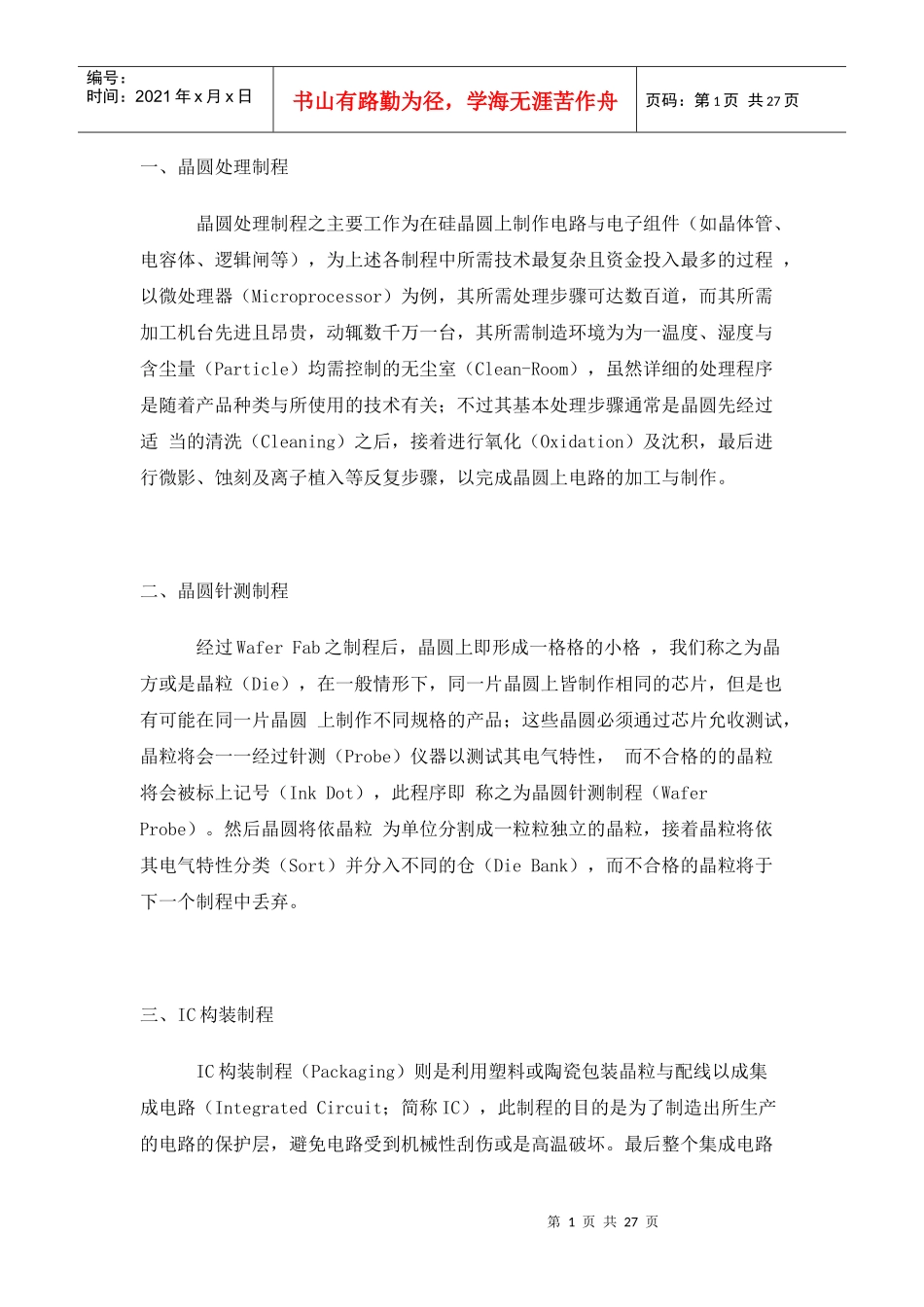

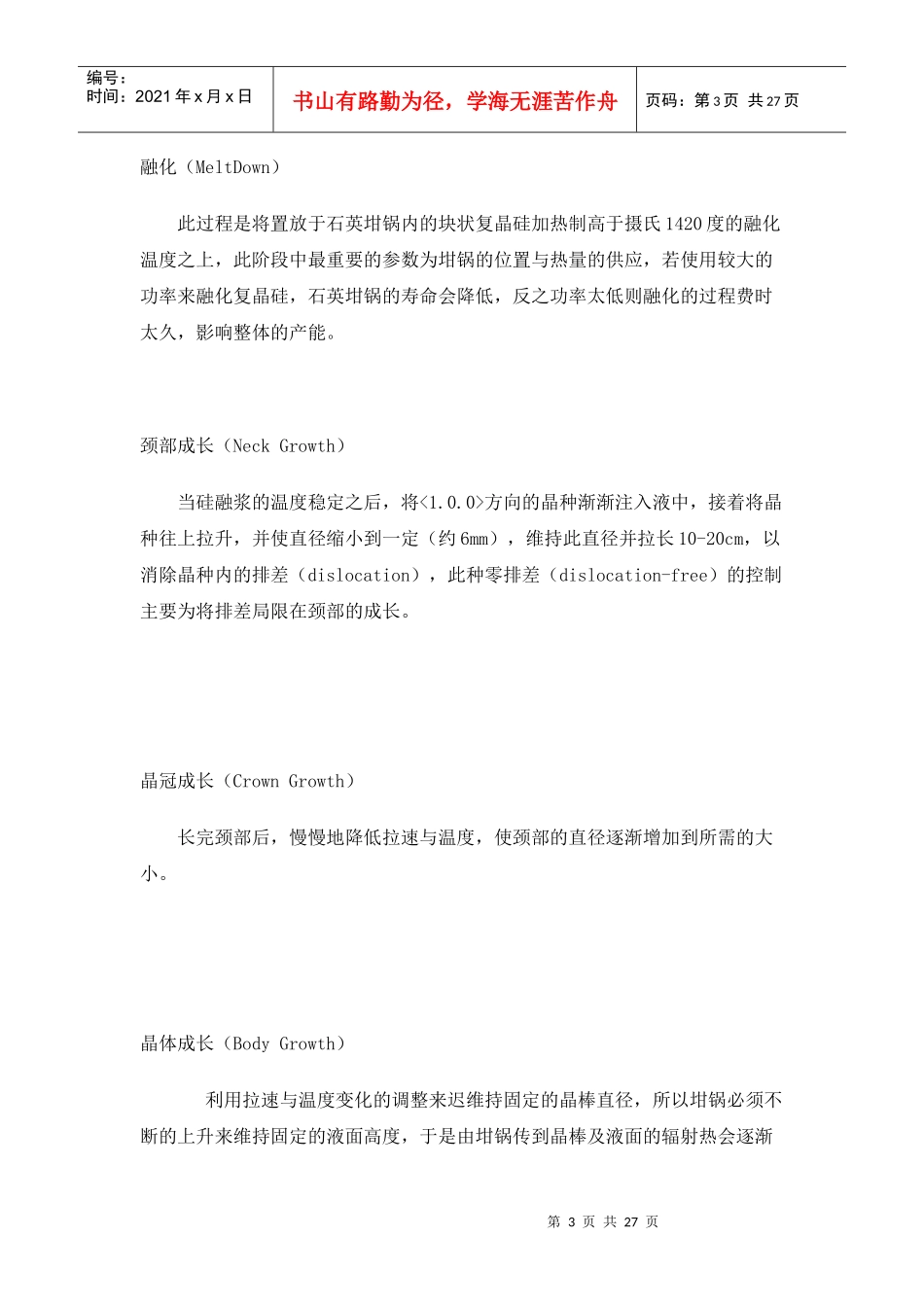

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页一、晶圆处理制程晶圆处理制程之主要工作为在硅晶圆上制作电路与电子组件（如晶体管、电容体、逻辑闸等），为上述各制程中所需技术最复杂且资金投入最多的过程，以微处理器（Microprocessor）为例，其所需处理步骤可达数百道，而其所需加工机台先进且昂贵，动辄数千万一台，其所需制造环境为为一温度、湿度与含尘量（Particle）均需控制的无尘室（Clean-Room），虽然详细的处理程序是随着产品种类与所使用的技术有关；不过其基本处理步骤通常是晶圆先经过适当的清洗（Cleaning）之后，接着进行氧化（Oxidation）及沈积，最后进行微影、蚀刻及离子植入等反复步骤，以完成晶圆上电路的加工与制作。二、晶圆针测制程经过WaferFab之制程后，晶圆上即形成一格格的小格，我们称之为晶方或是晶粒（Die），在一般情形下，同一片晶圆上皆制作相同的芯片，但是也有可能在同一片晶圆上制作不同规格的产品；这些晶圆必须通过芯片允收测试，晶粒将会一一经过针测（Probe）仪器以测试其电气特性，而不合格的的晶粒将会被标上记号（InkDot），此程序即称之为晶圆针测制程（WaferProbe）。然后晶圆将依晶粒为单位分割成一粒粒独立的晶粒，接着晶粒将依其电气特性分类（Sort）并分入不同的仓（DieBank），而不合格的晶粒将于下一个制程中丢弃。三、IC构装制程IC构装制程（Packaging）则是利用塑料或陶瓷包装晶粒与配线以成集成电路（IntegratedCircuit；简称IC），此制程的目的是为了制造出所生产的电路的保护层，避免电路受到机械性刮伤或是高温破坏。最后整个集成电路第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页的周围会向外拉出脚架（Pin），称之为打线，作为与外界电路板连接之用。四、测试制程半导体制造最后一个制程为测试，测试制程可分成初步测试与最终测试，其主要目的除了为保证顾客所要的货无缺点外，也将依规格划分IC的等级。在初步测试阶段，包装后的晶粒将会被置于各种环境下测试其电气特性，例如消耗功率、速度、电压容忍度．．．等。测试后的IC将会将会依其电气特性划分等级而置入不同的Bin中（此过程称之为BinSplits），最后因应顾客之需求规格，于相对应的Bin中取出部份IC做特殊的测试及烧机（Burn-In），此即为最终测试。最终测试的成品将被贴上规格卷标（Brand）并加以包装而后交与顾客。未通过的测试的产品将被降级（Downgrading）或丢弃。《晶柱成长制程》硅晶柱的长成，首先需要将纯度相当高的硅矿放入熔炉中，并加入预先设定好的金属物质，使产生出来的硅晶柱拥有要求的电性特质，接着需要将所有物质融化后再长成单晶的硅晶柱，以下将对所有晶柱长成制程做介绍。长晶主要程序︰第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页融化（MeltDown）此过程是将置放于石英坩锅内的块状复晶硅加热制高于摄氏1420度的融化温度之上，此阶段中最重要的参数为坩锅的位置与热量的供应，若使用较大的功率来融化复晶硅，石英坩锅的寿命会降低，反之功率太低则融化的过程费时太久，影响整体的产能。颈部成长（NeckGrowth）当硅融浆的温度稳定之后，将<1.0.0>方向的晶种渐渐注入液中，接着将晶种往上拉升，并使直径缩小到一定（约6mm），维持此直径并拉长10-20cm，以消除晶种内的排差（dislocation），此种零排差（dislocation-free）的控制主要为将排差局限在颈部的成长。晶冠成长（CrownGrowth）长完颈部后，慢慢地降低拉速与温度，使颈部的直径逐渐增加到所需的大小。晶体成长（BodyGrowth）利用拉速与温度变化的调整来迟维持固定的晶棒直径，所以坩锅必须不断的上升来维持固定的液面高度，于是由坩锅传到晶棒及液面的辐射热会逐渐第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页增加，此辐射热源将致使固业界面的温度梯度逐渐变小，所以在晶棒成长阶段的拉速必须逐渐地降低，以避免晶棒扭曲的现象产生。尾部成长（TailGrowth）当晶体成长到...
