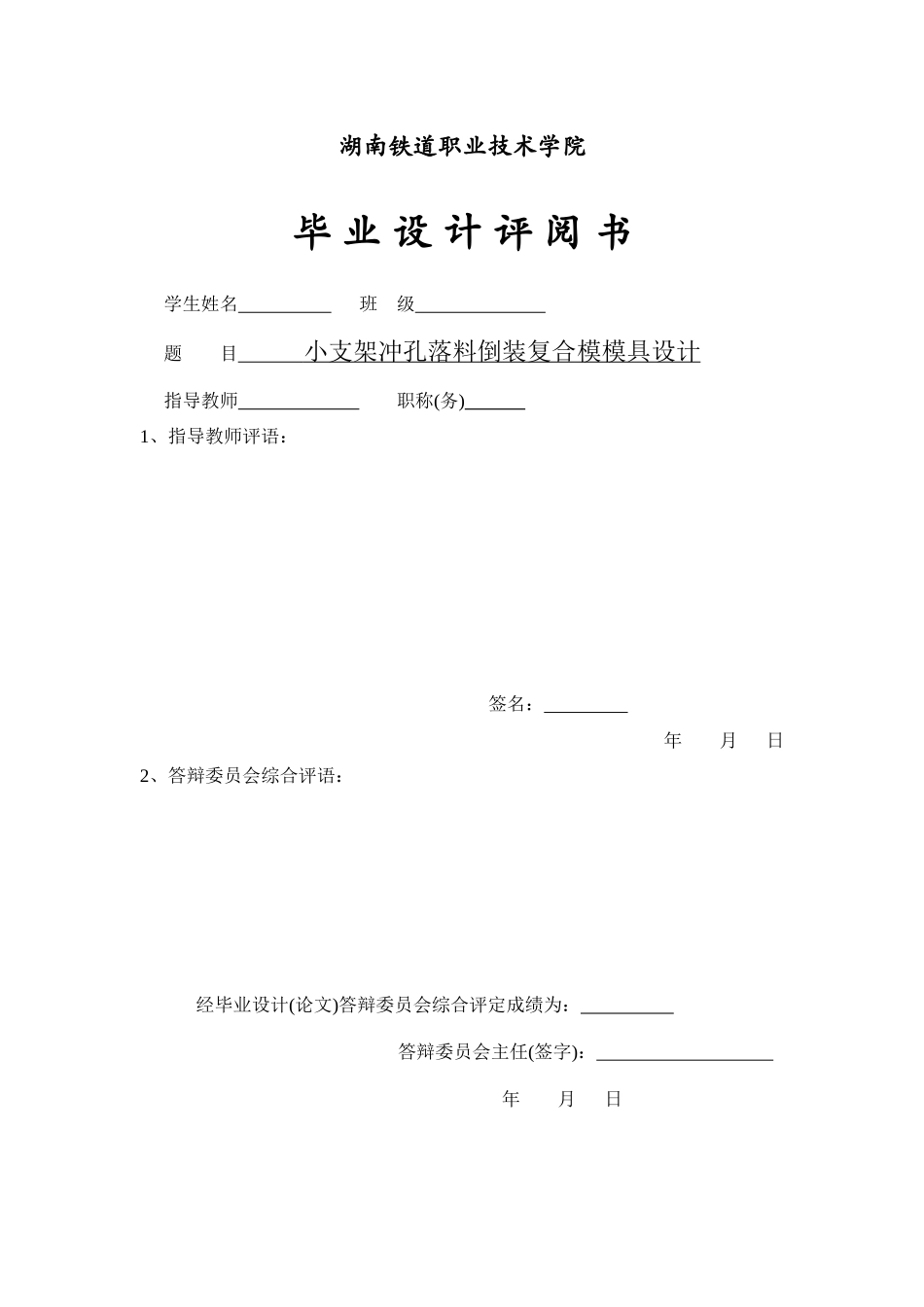

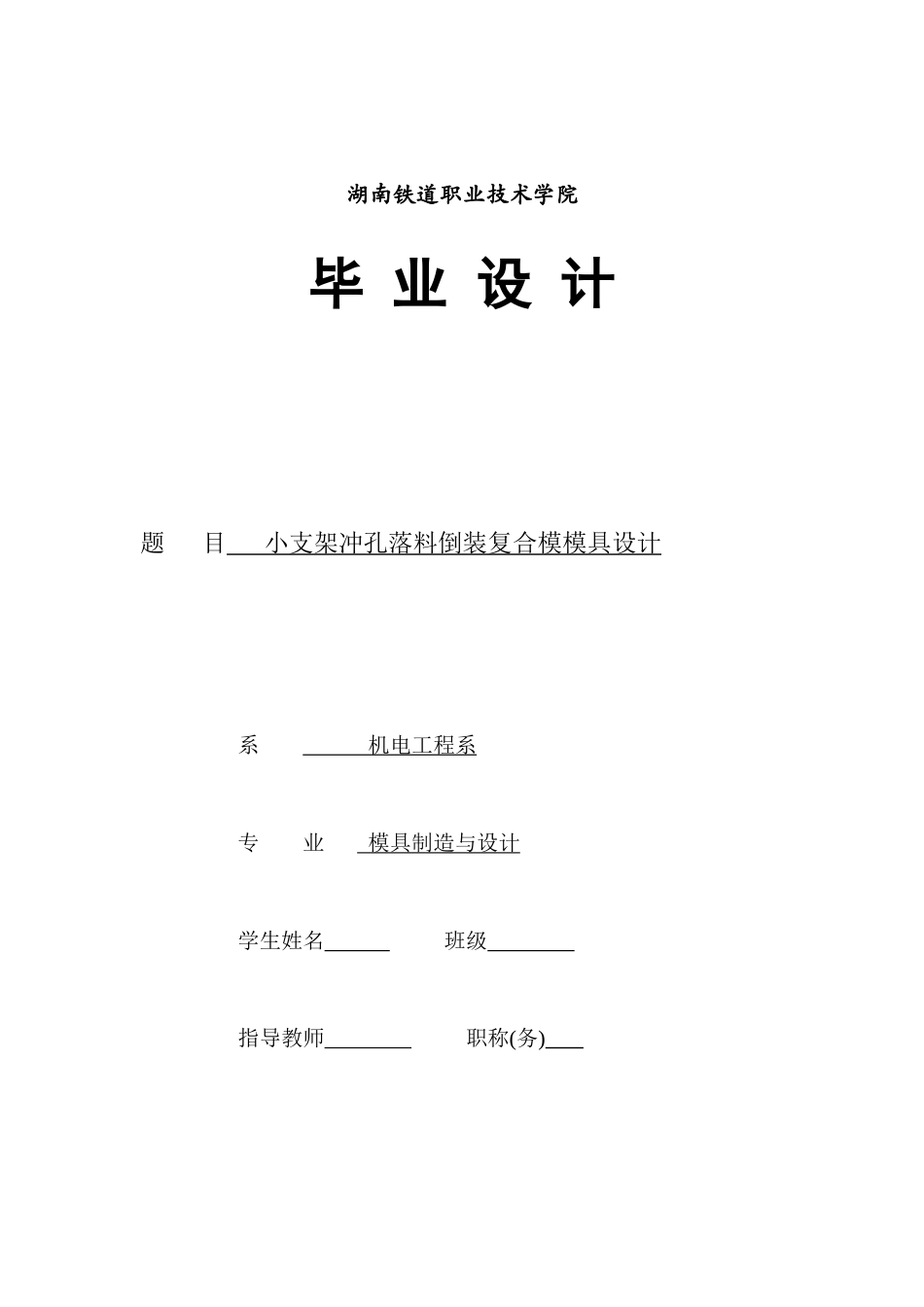

湖南铁道职业技术学院毕业设计题目小支架冲孔落料倒装复合模模具设计系机电工程系专业模具制造与设计学生姓名班级指导教师职称(务)完成日期年月日湖南铁道职业技术学院毕业设计评阅书学生姓名班级题目小支架冲孔落料倒装复合模模具设计指导教师职称(务)1、指导教师评语：签名：年月日2、答辩委员会综合评语：经毕业设计(论文)答辩委员会综合评定成绩为：答辩委员会主任(签字)：年月日毕业设计明细表计：封面张说明书(论文)页表格张插图幅附设计图张完成日期年月日评分标准考核项目及总分具体内容分值评分标准得分差中良优设计过程35基本概念、基本理论及专业知识的掌握情况52345在提出、分析和解决问题方面的独立工作能力的表现1046810查阅参考资料、使用工具书的能力1046810工作态度及遵守纪律情况1046810设计结果40规定任务的完成情况1046810在主要设计原则、贯彻方针政策、方案比较及各项论据方面有无错误1046810图纸、数据表格、说明书质量15691215在设计理论、方法、思想方面有无独到之处或创新52345答辩情况25对设计的阐述1046810回答基本理论和方法52345回答有关设计问题1046810班级学号姓名总得分指导教师签名考核小组专家签名目录一、冲压件的工艺分析二、确定工艺方案三、冲裁工艺计算四、模具各零部件的设计五、模具总体设计六、模架的选取七、模具的有关的校核八、模具工作零件制造的工艺过程卡九、参考文献十、设计总结小支架冲孔落料倒装复合模设计一·冲裁件的工艺分析该零件为支架1》冲裁件的材料是Q235是碳素结构钢具有良好的冲压性能，适合冲裁。2》零件的结构简单，在冲孔的基础上加了弯曲。3》尺寸精度；零件图上的所有未注公差的尺寸，属于自由尺寸，零件展开后形状简单、对称，是由圆、圆弧和直线组成的。由冲压设计资料中可查出，冲裁件内外形所能达到的经济精度为IT12～IT10，而零件图中的尺寸未标注公差，即该零件的精度等级为IT14级，查《冲压工艺与模具设计》附录5得各尺寸公差为：零件外形:20−0.520mm58−0.740mm41.5−0.620mm零件内形：80+0.36可知该零件的精度要求能够在冲裁加工中得到保证。其他尺寸标注、生产批量等情况，也均符合冲裁的工艺要求，冲裁工艺性良好。二·确定工艺该零件包括落料、冲孔、弯曲三个基本工序，可以采用以下三种工艺方案：方案一先落料，再冲孔，然后弯曲采用单工序模具生产。方案二落料，冲孔复合冲压，然后弯曲，由二套模具完成。方案三先采用冲孔落料级进模，然后弯曲二套模具完成。方案四采用多工位级进模，冲裁和弯曲在一套模具上完成。方案一不好原因工序分散，需用模具、压力机和操作人员较多，劳动生产率低。方案二落料冲孔在一道工序内完成，内、外形的位置尺寸精度高，工件的平整性好；方案三由于是先冲孔后落料，内、外形的位置尺寸精度不如方案二高，工件易弯曲，平整性不如方案二好，但操作安全、方便。方案四制造成本太高，不划算。方案二和方案三与方案一相比，工序集中，劳动生产率高。由以上可知选方案二。单工序模特点：（1）冲裁精度低（2）冲压生产率低，压力机一次行程只能完成一个工序（3）实现操作机械化、自动化的可能性较易，尤其适合多工位压力机上实现自动化（4）生产通用性好，适合中小批生产（5）结构简单、制造周期短、价格低复合模特点：(1)冲压精度较高(2)冲压生产率较高，压力机一次行程可以完成两个以上工序(3)实现机械化、自动化的可能性难，制品和废物料排除较复杂，可实现部分机械化(4)生产通用性差，适合于大批量生产(5)模具结构复杂和价格较高级进模的特点：（1）冲压精度一般（2）冲压生产率高，压力机在一次行程里能完成多个工序（3）实现机械化、自动化容易，尤其适合单机上的自动化（4）生产通用性差，仅适合于中小型零件的大批量生产（5）价格低于复合模通过以上的特点的比较，再结合现实的条件。该工件最适合用复合模生产.复合模又分倒装和正装复合模。下表（一）为复合模正装和倒装优缺点序号正装倒装1对于薄冲件能达到平整要求不能达到平整要求2操作不方便，不安全，孔的废料由打棒打出。操作方便，能装自动拨料装置，既能提高生产效率，又能保证安全。孔的废料通过凸...
