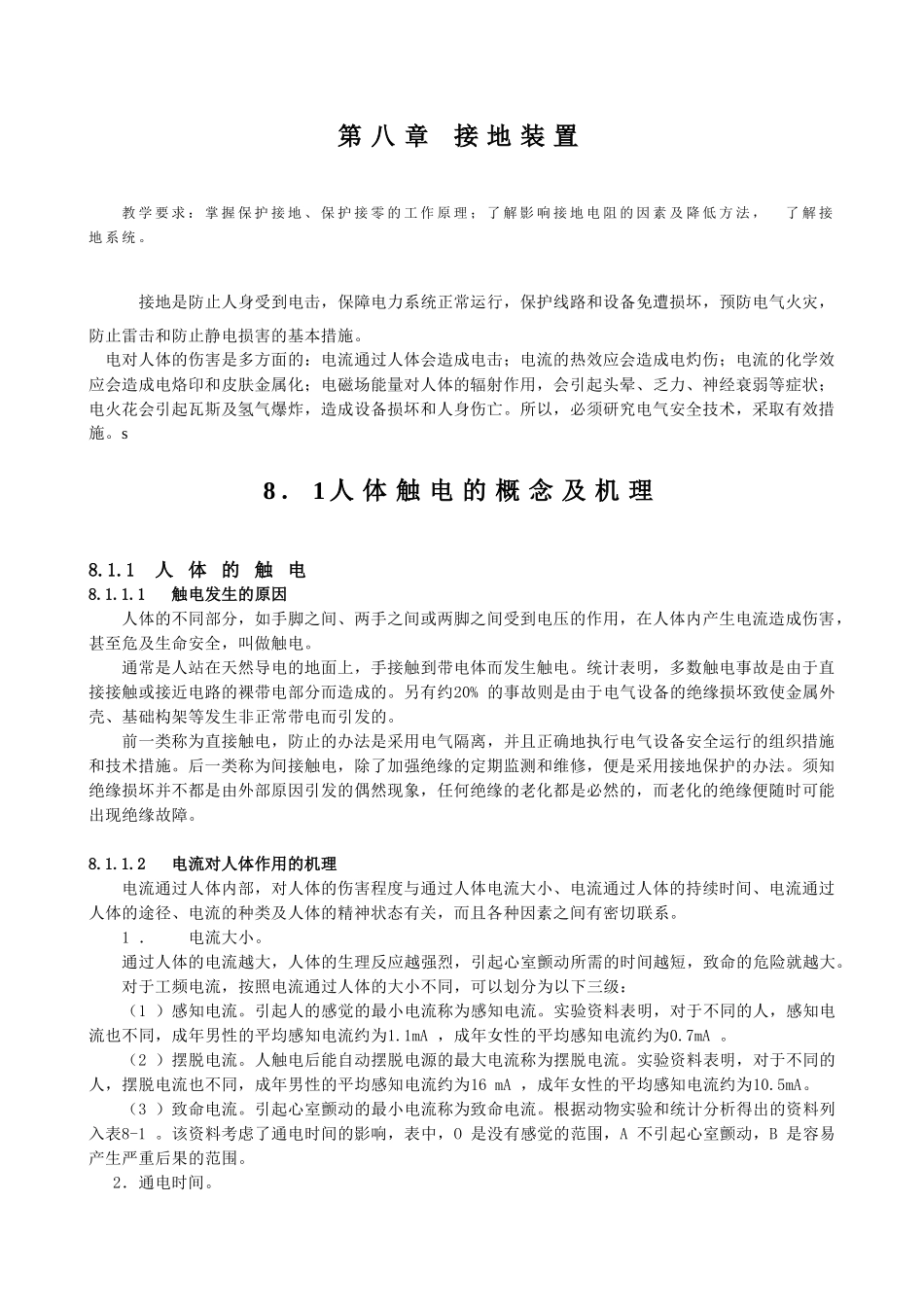

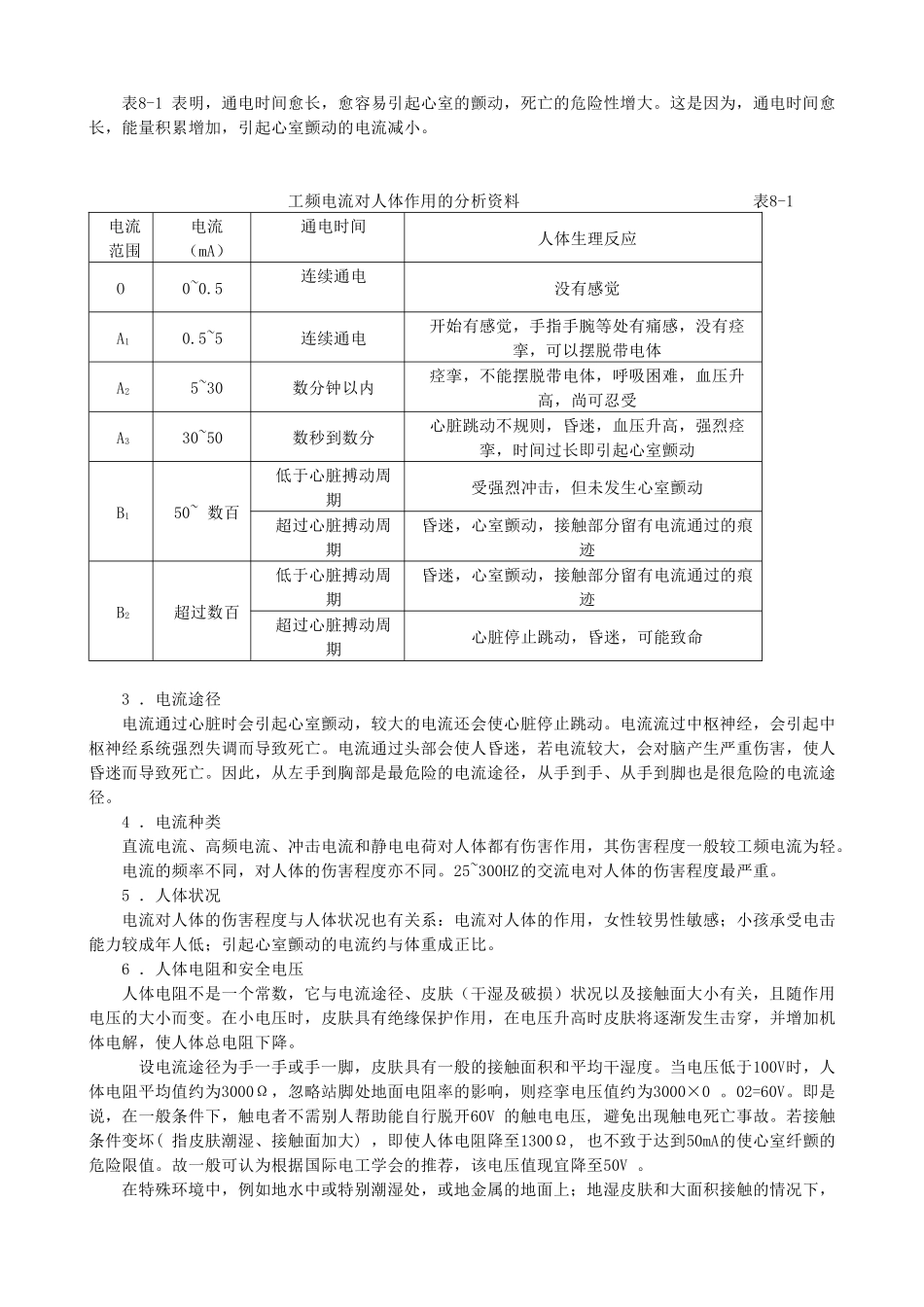

第八章接地装置教学要求：掌握保护接地、保护接零的工作原理；了解影响接地电阻的因素及降低方法，了解接地系统。接地是防止人身受到电击，保障电力系统正常运行，保护线路和设备免遭损坏，预防电气火灾，防止雷击和防止静电损害的基本措施。电对人体的伤害是多方面的：电流通过人体会造成电击；电流的热效应会造成电灼伤；电流的化学效应会造成电烙印和皮肤金属化；电磁场能量对人体的辐射作用，会引起头晕、乏力、神经衰弱等症状；电火花会引起瓦斯及氢气爆炸，造成设备损坏和人身伤亡。所以，必须研究电气安全技术，采取有效措施。s8．1人体触电的概念及机理8.1.1人体的触电8.1.1.1触电发生的原因人体的不同部分，如手脚之间、两手之间或两脚之间受到电压的作用，在人体内产生电流造成伤害，甚至危及生命安全，叫做触电。通常是人站在天然导电的地面上，手接触到带电体而发生触电。统计表明，多数触电事故是由于直接接触或接近电路的裸带电部分而造成的。另有约20%的事故则是由于电气设备的绝缘损坏致使金属外壳、基础构架等发生非正常带电而引发的。前一类称为直接触电，防止的办法是采用电气隔离，并且正确地执行电气设备安全运行的组织措施和技术措施。后一类称为间接触电，除了加强绝缘的定期监测和维修，便是采用接地保护的办法。须知绝缘损坏并不都是由外部原因引发的偶然现象，任何绝缘的老化都是必然的，而老化的绝缘便随时可能出现绝缘故障。8.1.1.2电流对人体作用的机理电流通过人体内部，对人体的伤害程度与通过人体电流大小、电流通过人体的持续时间、电流通过人体的途径、电流的种类及人体的精神状态有关，而且各种因素之间有密切联系。1．电流大小。通过人体的电流越大，人体的生理反应越强烈，引起心室颤动所需的时间越短，致命的危险就越大。对于工频电流，按照电流通过人体的大小不同，可以划分为以下三级：（1）感知电流。引起人的感觉的最小电流称为感知电流。实验资料表明，对于不同的人，感知电流也不同，成年男性的平均感知电流约为1.1mA，成年女性的平均感知电流约为0.7mA。（2）摆脱电流。人触电后能自动摆脱电源的最大电流称为摆脱电流。实验资料表明，对于不同的人，摆脱电流也不同，成年男性的平均感知电流约为16mA，成年女性的平均感知电流约为10.5mA。（3）致命电流。引起心室颤动的最小电流称为致命电流。根据动物实验和统计分析得出的资料列入表8-1。该资料考虑了通电时间的影响，表中，O是没有感觉的范围，A不引起心室颤动，B是容易产生严重后果的范围。2．通电时间。表8-1表明，通电时间愈长，愈容易引起心室的颤动，死亡的危险性增大。这是因为，通电时间愈长，能量积累增加，引起心室颤动的电流减小。工频电流对人体作用的分析资料表8-1电流范围电流（mA）通电时间人体生理反应O0~0.5连续通电没有感觉A10.5~5连续通电开始有感觉，手指手腕等处有痛感，没有痉挛，可以摆脱带电体A25~30数分钟以内痉挛，不能摆脱带电体，呼吸困难，血压升高，尚可忍受A330~50数秒到数分心脏跳动不规则，昏迷，血压升高，强烈痉挛，时间过长即引起心室颤动B150~数百低于心脏搏动周期受强烈冲击，但未发生心室颤动超过心脏搏动周期昏迷，心室颤动，接触部分留有电流通过的痕迹B2超过数百低于心脏搏动周期昏迷，心室颤动，接触部分留有电流通过的痕迹超过心脏搏动周期心脏停止跳动，昏迷，可能致命3．电流途径电流通过心脏时会引起心室颤动，较大的电流还会使心脏停止跳动。电流流过中枢神经，会引起中枢神经系统强烈失调而导致死亡。电流通过头部会使人昏迷，若电流较大，会对脑产生严重伤害，使人昏迷而导致死亡。因此，从左手到胸部是最危险的电流途径，从手到手、从手到脚也是很危险的电流途径。4．电流种类直流电流、高频电流、冲击电流和静电电荷对人体都有伤害作用，其伤害程度一般较工频电流为轻。电流的频率不同，对人体的伤害程度亦不同。25~300HZ的交流电对人体的伤害程度最严重。5．人体状况电流对人体的伤害程度与人体状况也有关系：电流对人体的作用，女性较男性敏感；小孩承受电击能力较成年人低；引起心室颤动的电流约与体重成正比。6．人体电阻...
