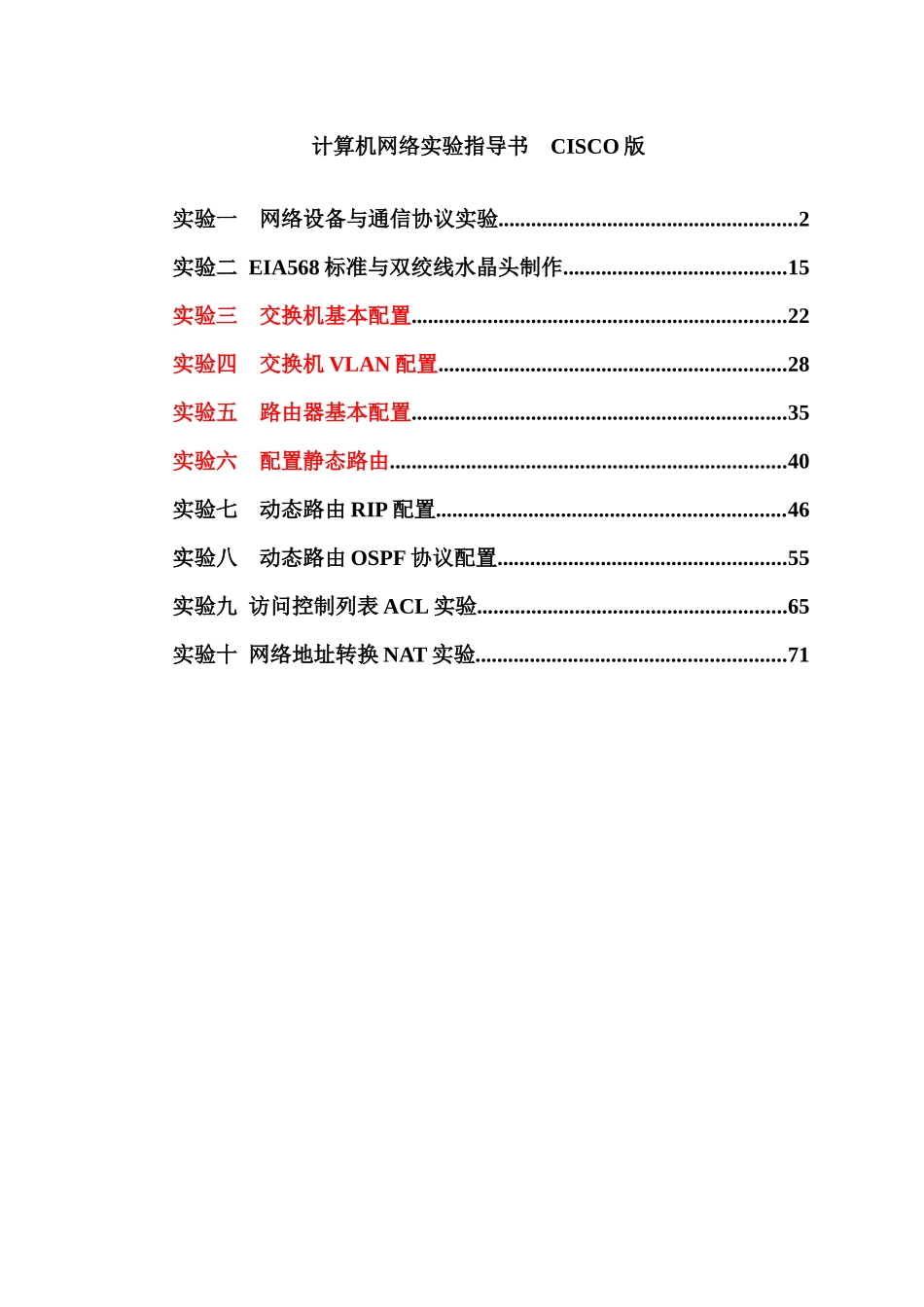

计算机网络实验指导书CISCO版实验一网络设备与通信协议实验.......................................................2实验二EIA568标准与双绞线水晶头制作.........................................15实验三交换机基本配置.....................................................................22实验四交换机VLAN配置................................................................28实验五路由器基本配置.....................................................................35实验六配置静态路由.........................................................................40实验七动态路由RIP配置................................................................46实验八动态路由OSPF协议配置.....................................................55实验九访问控制列表ACL实验.........................................................65实验十网络地址转换NAT实验.........................................................71实验一网络设备与通信协议实验一、实验内容学习使用网络基本设备,掌握设备性能和配置方法,熟悉LINUX和WINDOWS环境的TCP/IP协议配置方法,熟悉Internet环境,学习使用DOS下的常用网络命令。二、实验目的了解网络适配器、调制解调器、集线器、交换机、路由器等网络硬件设备,熟悉多种网络操作系统,如LINUX和WINDOWS,掌握TCP/IP协议在不同操作系统下的安装与配置,初步掌握TCP/IP协议的应用。掌握WINDOWS环境常用网络命令的用法,学会使用网络命令查看网络信息,解决网络故障。三、实验工具QuidwayR2621模块化路由器、QuidwayS3026E交换机、Console配置线缆、双绞线、V24串口线缆、调制解调器、网络检测设备、PC等。四、实验要求熟悉TCP/IP协议标准,准确理解IP地址及其子网划分方法,理解网关和子网掩码及其DNS的概念和原理;学习使用各种网络设备,掌握TCP/IP配置方法,熟练使用常用的网络命令。五、实验内容(1)在计算机上配置IP地址等TCP/IP属性信息(2)学习使用windows环境下常用的网络命令1.IP地址与以太网卡硬件地址查看命令:ipconfig2.网络连接测试命令:ping3.地址解析命令:ARP4.文件传输命令:FTP5.显示协议及其端口信息和当前的TCP/IP网络连接:Netstat6.控制网络路由表:Route7.将文件传输到正在运行TFTP服务的远程计算机或从正在运行TFTP服务的远程计算机传输文件:Tftp8.Tracert:该诊断实用程序将包含不同生存时间(TTL)值的Internet控制消息协议(ICMP)回显数据包发送到目标,以决定到达目标采用的路由。9.windowsNT下的Net命令10.远程登陆命令Telnet11.域名查询nslookup命令六、各命令说明(一)ipconfig命令Ipconfig命令应该是最最基础的命令了,主要功能就是显示用户所在主机内部的IP协议的配置信息等资料。它的主要参数有:1、all:显示与TCP/IP协议相关的所有细节信息,其中包括测试的主机名、IP地址、子网掩码、节点类型、是否启用IP路由、网卡的物理地址、默认网关等。2、renewall:更新全部适配器的通信配置情况,所有测试重新开始。3、releaseall:释放全部适配器的通信配置情况。4、renewn:更新第n号适配器的通信配置情况,所有测试重新开始。例如:C:\>ipconfig,显示如下WindowsIPConfigurationEthernetadapter本地连接:Connection-specificDNSSuffix.:IPAddress............:192.168.0.14SubnetMask...........:255.255.255.0DefaultGateway.........:192.168.0.1(二)ping命令PING命令是一个在网络中非常重要的并且常用的命令,主要是用来测试网络是否连通。该命令通过发送一个ICMP(网络控制消息协议)包的回应来看是否和对方连通,一般我们用来测试目标主机是否可以连接,或者可以通过TTL值来判断对方的操作系统的版本。常用参数说明:-a-t-r使用举例:Ping计算机名pingwangluo21//获取计算机IPPingIP地址ping-a172.16.22.36//获取计算机名Ping域名pingwww.ecjtu.jx.cn比如你想测试你和IP地址为192.168.0.1的机器是否连通,那么就可以使用这个命令:ping192.168.0.1,那么如果连通就会有如下返回...
