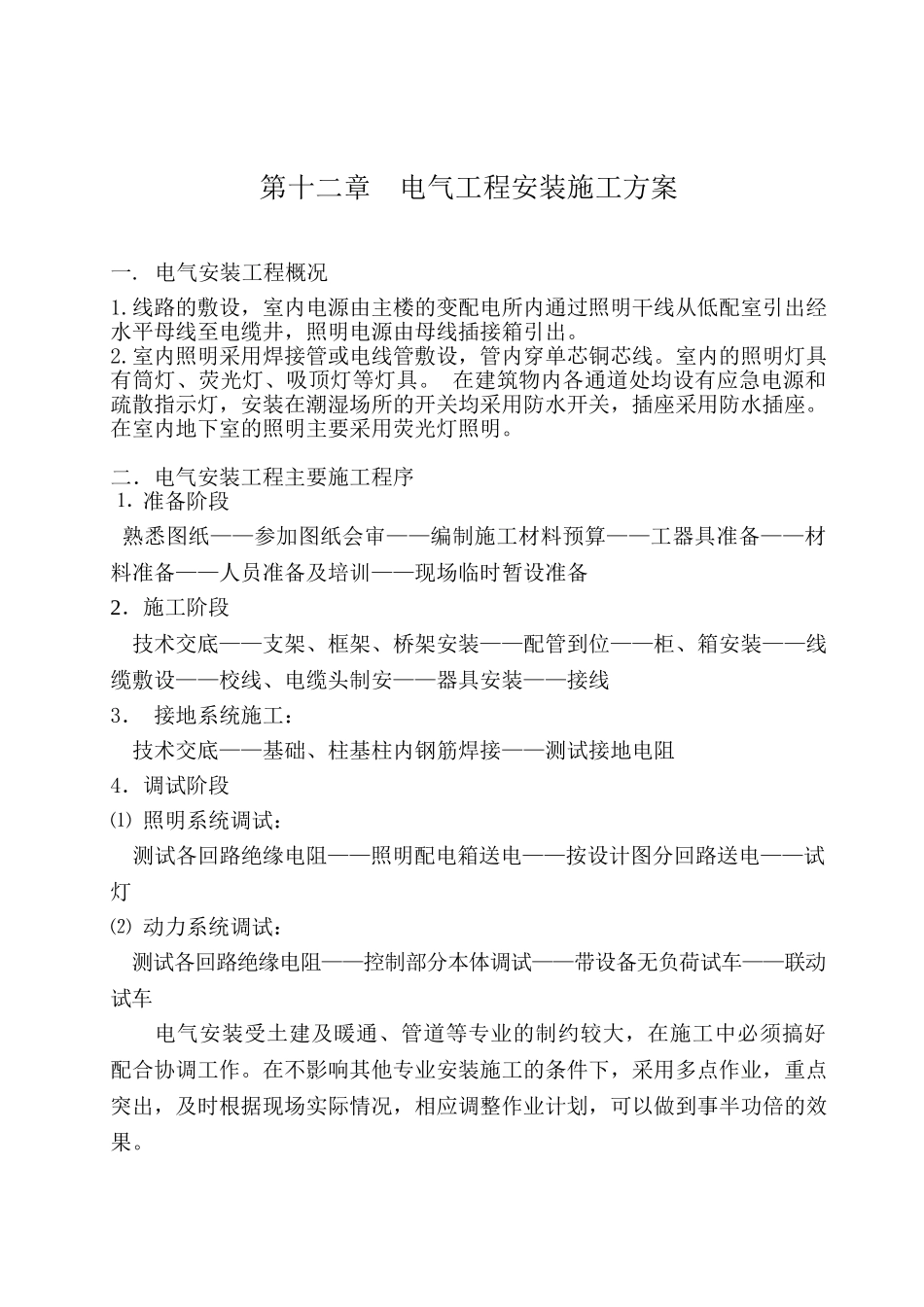

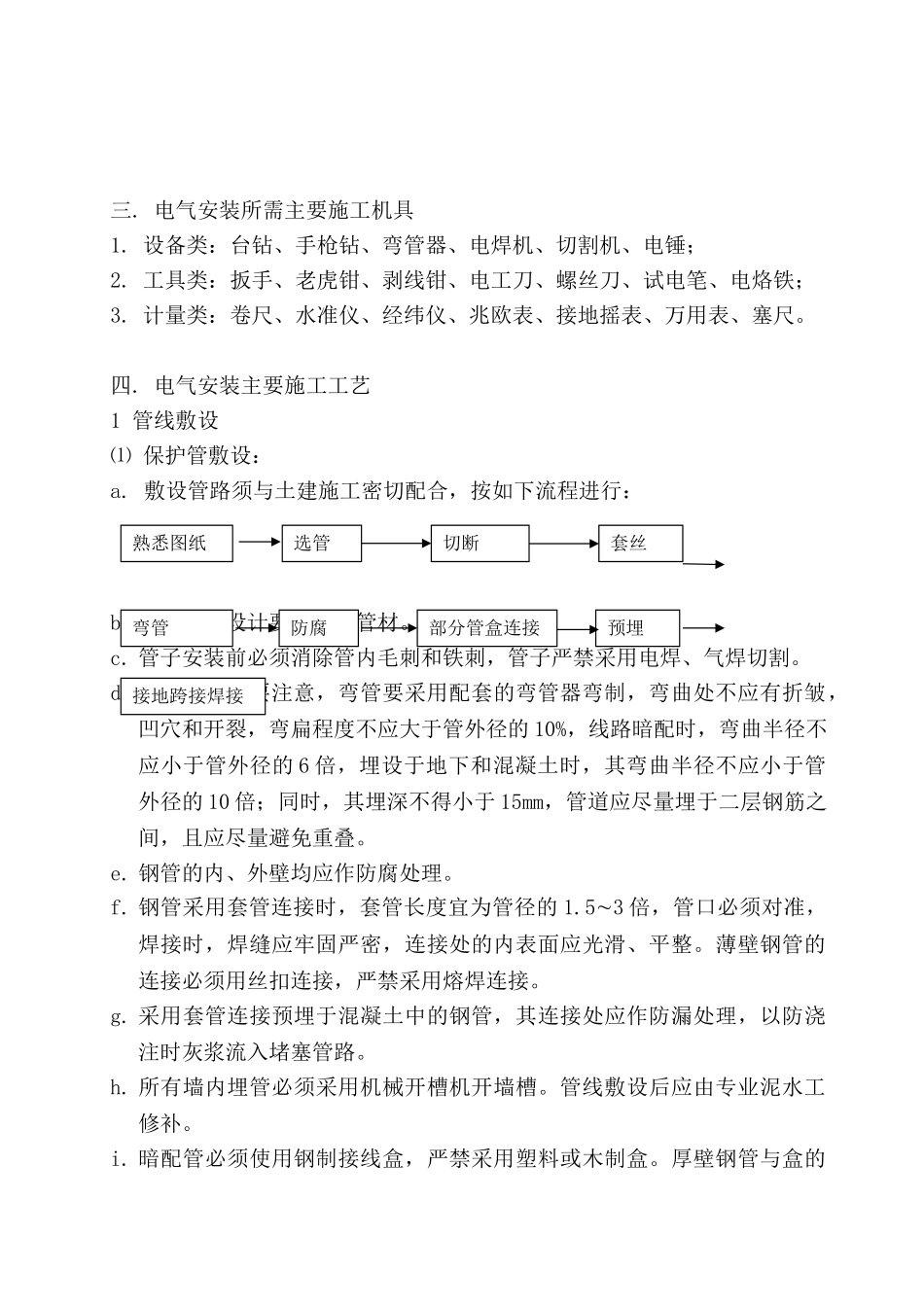

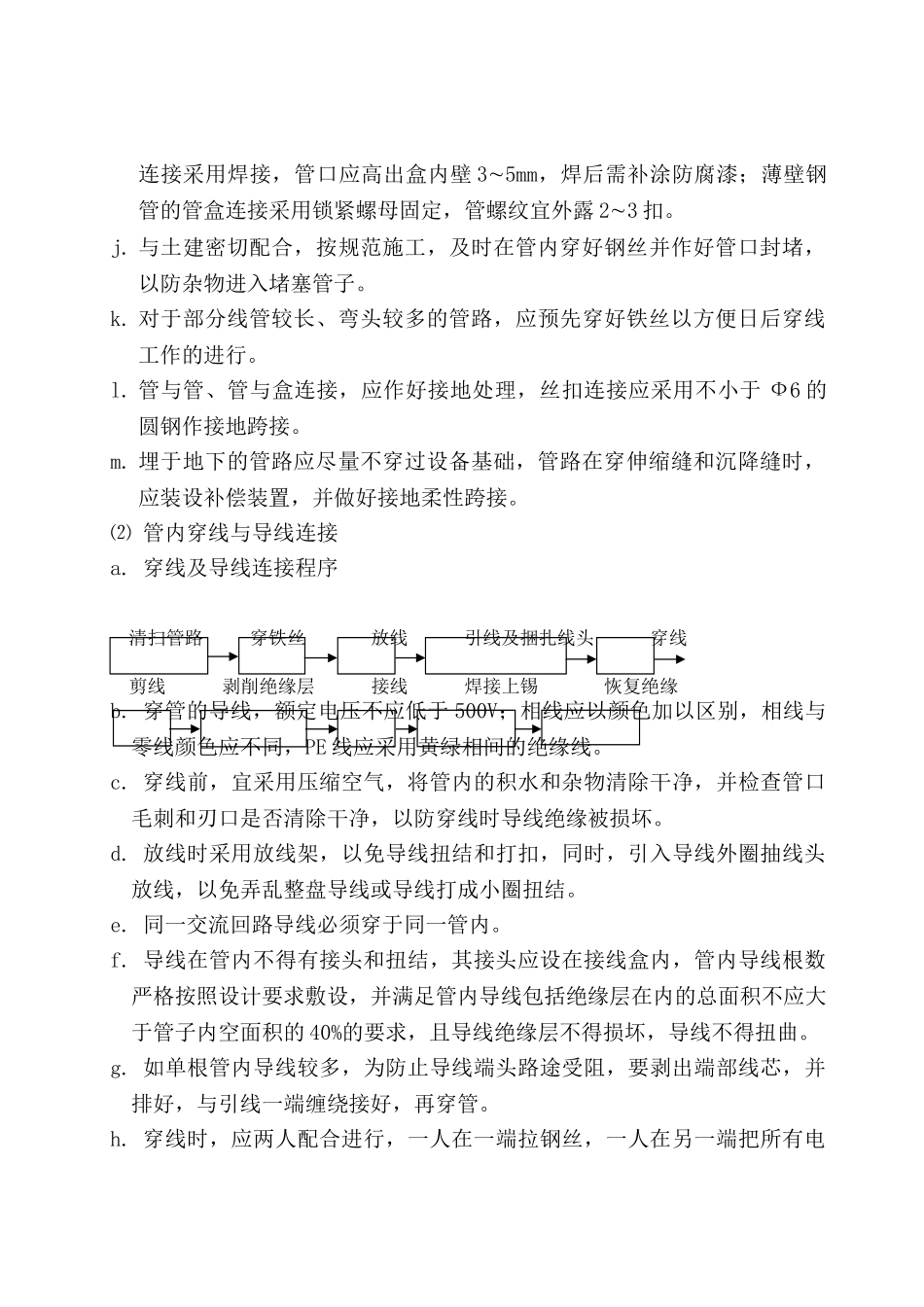

第十二章电气工程安装施工方案一.电气安装工程概况1.线路的敷设，室内电源由主楼的变配电所内通过照明干线从低配室引出经水平母线至电缆井，照明电源由母线插接箱引出。2.室内照明采用焊接管或电线管敷设，管内穿单芯铜芯线。室内的照明灯具有筒灯、荧光灯、吸顶灯等灯具。在建筑物内各通道处均设有应急电源和疏散指示灯，安装在潮湿场所的开关均采用防水开关，插座采用防水插座。在室内地下室的照明主要采用荧光灯照明。二．电气安装工程主要施工程序⒈准备阶段熟悉图纸——参加图纸会审——编制施工材料预算——工器具准备——材料准备——人员准备及培训——现场临时暂设准备2．施工阶段技术交底——支架、框架、桥架安装——配管到位——柜、箱安装——线缆敷设——校线、电缆头制安——器具安装——接线3．接地系统施工：技术交底——基础、柱基柱内钢筋焊接——测试接地电阻4．调试阶段⑴照明系统调试：测试各回路绝缘电阻——照明配电箱送电——按设计图分回路送电——试灯⑵动力系统调试：测试各回路绝缘电阻——控制部分本体调试——带设备无负荷试车——联动试车电气安装受土建及暖通、管道等专业的制约较大，在施工中必须搞好配合协调工作。在不影响其他专业安装施工的条件下，采用多点作业，重点突出，及时根据现场实际情况，相应调整作业计划，可以做到事半功倍的效果。三.电气安装所需主要施工机具1.设备类：台钻、手枪钻、弯管器、电焊机、切割机、电锤；2.工具类：扳手、老虎钳、剥线钳、电工刀、螺丝刀、试电笔、电烙铁；3.计量类：卷尺、水准仪、经纬仪、兆欧表、接地摇表、万用表、塞尺。四.电气安装主要施工工艺1管线敷设⑴保护管敷设：a.敷设管路须与土建施工密切配合，按如下流程进行：b.严格根据设计要求选用管材。c.管子安装前必须消除管内毛刺和铁刺，管子严禁采用电焊、气焊切割。d.弯管过程中要注意，弯管要采用配套的弯管器弯制，弯曲处不应有折皱，凹穴和开裂，弯扁程度不应大于管外径的10%，线路暗配时，弯曲半径不应小于管外径的6倍，埋设于地下和混凝土时，其弯曲半径不应小于管外径的10倍；同时，其埋深不得小于15mm，管道应尽量埋于二层钢筋之间，且应尽量避免重叠。e.钢管的内、外壁均应作防腐处理。f.钢管采用套管连接时，套管长度宜为管径的1.53倍，管口必须对准，焊接时，焊缝应牢固严密，连接处的内表面应光滑、平整。薄壁钢管的连接必须用丝扣连接，严禁采用熔焊连接。g.采用套管连接预埋于混凝土中的钢管，其连接处应作防漏处理，以防浇注时灰浆流入堵塞管路。h.所有墙内埋管必须采用机械开槽机开墙槽。管线敷设后应由专业泥水工修补。i.暗配管必须使用钢制接线盒，严禁采用塑料或木制盒。厚壁钢管与盒的熟悉图纸选管切断套丝弯管防腐部分管盒连接预埋接地跨接焊接连接采用焊接，管口应高出盒内壁35mm，焊后需补涂防腐漆；薄壁钢管的管盒连接采用锁紧螺母固定，管螺纹宜外露23扣。j.与土建密切配合，按规范施工，及时在管内穿好钢丝并作好管口封堵，以防杂物进入堵塞管子。k.对于部分线管较长、弯头较多的管路，应预先穿好铁丝以方便日后穿线工作的进行。l.管与管、管与盒连接，应作好接地处理，丝扣连接应采用不小于Ф6的圆钢作接地跨接。m.埋于地下的管路应尽量不穿过设备基础，管路在穿伸缩缝和沉降缝时，应装设补偿装置，并做好接地柔性跨接。⑵管内穿线与导线连接a.穿线及导线连接程序清扫管路穿铁丝放线引线及捆扎线头穿线剪线剥削绝缘层接线焊接上锡恢复绝缘b.穿管的导线，额定电压不应低于500V；相线应以颜色加以区别，相线与零线颜色应不同，PE线应采用黄绿相间的绝缘线。c.穿线前，宜采用压缩空气，将管内的积水和杂物清除干净，并检查管口毛刺和刃口是否清除干净，以防穿线时导线绝缘被损坏。d.放线时采用放线架，以免导线扭结和打扣，同时，引入导线外圈抽线头放线，以免弄乱整盘导线或导线打成小圈扭结。e.同一交流回路导线必须穿于同一管内。f.导线在管内不得有接头和扭结，其接头应设在接线盒内，管内导线根数严格按照设计要求敷设，并满足管内导线包括绝缘层在内的总面积不应大于管子内空面积的40%的要求，且导线...
