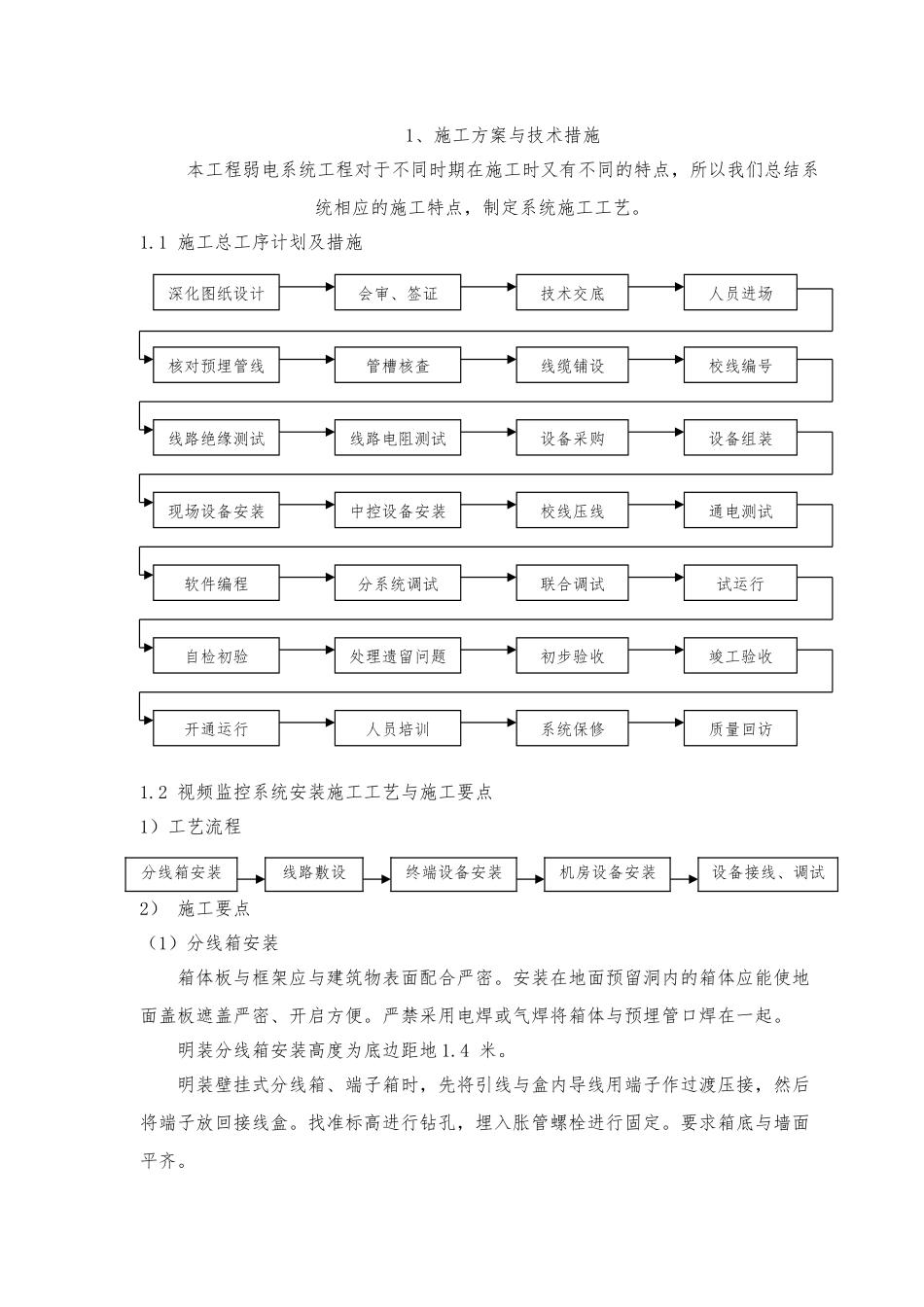

1、施工方案与技术措施本工程弱电系统工程对于不同时期在施工时又有不同的特点，所以我们总结系统相应的施工特点，制定系统施工工艺。1.1施工总工序计划及措施1.2视频监控系统安装施工工艺与施工要点1）工艺流程2）施工要点（1）分线箱安装箱体板与框架应与建筑物表面配合严密。安装在地面预留洞内的箱体应能使地面盖板遮盖严密、开启方便。严禁采用电焊或气焊将箱体与预埋管口焊在一起。明装分线箱安装高度为底边距地1.4米。明装壁挂式分线箱、端子箱时，先将引线与盒内导线用端子作过渡压接，然后将端子放回接线盒。找准标高进行钻孔，埋入胀管螺栓进行固定。要求箱底与墙面平齐。深化图纸设计会审、签证技术交底人员进场核对预埋管线管槽核查线缆铺设校线编号线路绝缘测试线路电阻测试设备采购设备组装现场设备安装中控设备安装校线压线通电测试软件编程分系统调试联合调试试运行自检初验处理遗留问题初步验收竣工验收开通运行人员培训系统保修质量回访分线箱安装线路敷设终端设备安装机房设备安装设备接线、调试解码器箱通常安装在现场摄像机附近，可安装在吊顶内，但要预留检修口，室外安装时要具有良好的防水性。（2）线路敷设布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上，不同电压的线缆应分类绑扎。管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须在线盒（箱）处连接。进入机柜后的线缆应分别进入机架内分线槽或分别绑扎固定。引至摄像机终端的线缆应留有一米的余量，摄像机的同轴电缆和电源线及控制线均应固定，不应用与终端摄像机的插头承受电缆自重。所敷设的线缆两端必须做标记。（3）终端设备安装摄像机护罩及支架的安装应符合设计要求，固定要安全可靠，水平和俯、仰角应能在设计要求的范围内灵活调整。摄像机应安装在监视目标附近不宜受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。安装高度，室内应距地面2.5~5米或吊顶下0.2米处，室外应距地面3.5~10米，不低于3.5米。电梯内摄像机应安装在电梯厢顶部、电梯操作处的对角处，并应能监视电梯内全景。镜头与摄像机的选择应互对应。CS型镜头应安装在CS型摄像机上；C型镜头应安装在C型摄像机上。但当无法配套使用时，CS型镜头可以安装在C型接口的摄像机上，还要附加一个CS改C型镜座接圈，但C型镜头不能安装在CS型接口的摄像机上。在搬运和安装摄像机过程中，严禁打开镜头盖。（4）机房设备安装电视墙的底座应与地面固定，电视墙安装应竖直平稳，垂直偏差不得超过1%o多个电视墙并排在一起，面板应在同一平面上并与基准线平行，前后偏差不大于3mm，两个机架间缝隙不得大于3mm。安装在电视墙内设备应牢固、端正；电视墙机架上的固定螺丝、垫片和弹簧垫圈均应紧固不得遗漏。控制台安装位置应符合设计要求。控制台安放竖直，台面水平；附件完整，无损伤，螺丝紧固，台面整洁无划痕，台内接插件和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲脱落现象。监视器应安装在电视墙或控制台上。其安装位置应使屏幕不受外来光直射；监视器、矩阵主机、长时延录像机等设备外部可调节部分，应暴露在控制台外便于操作的位置。（5）设备接线调试接线前，将已布放的线缆再次进行对地与线间绝缘摇测。机房设备采用专用导线将各设备进行连接，各支路导线线头压接好，设备及屏蔽线应压接好保护地线。接地电阻值不应大于4Ω；采用联合接地时，接地电阻值不应大于1Ω。摄像机安装前，应先调节好光圈、镜头，再对摄像机进行初装，经通电试看、细调，检查各项功能，观察监视区的覆盖范围和图像质量，符合要求后方可固定。安装完后，对所有设备进行通电联调，检测各设备功能及摄像效果，完全达到功能和视觉效果要求后，方可投入使用。硬质阻燃型塑料管明敷设工程1．材料要求凡使用的塑料管，其材质均具有阻燃、耐冲击，并有产品合格证。管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。所有塑料管附件与明配塑料制品应使用配套的阻燃塑料制品。2．主要机具铅笔、皮尺、水平尺、卷尺、尺杆、角尺、线坠、小线、粉线袋等。...
