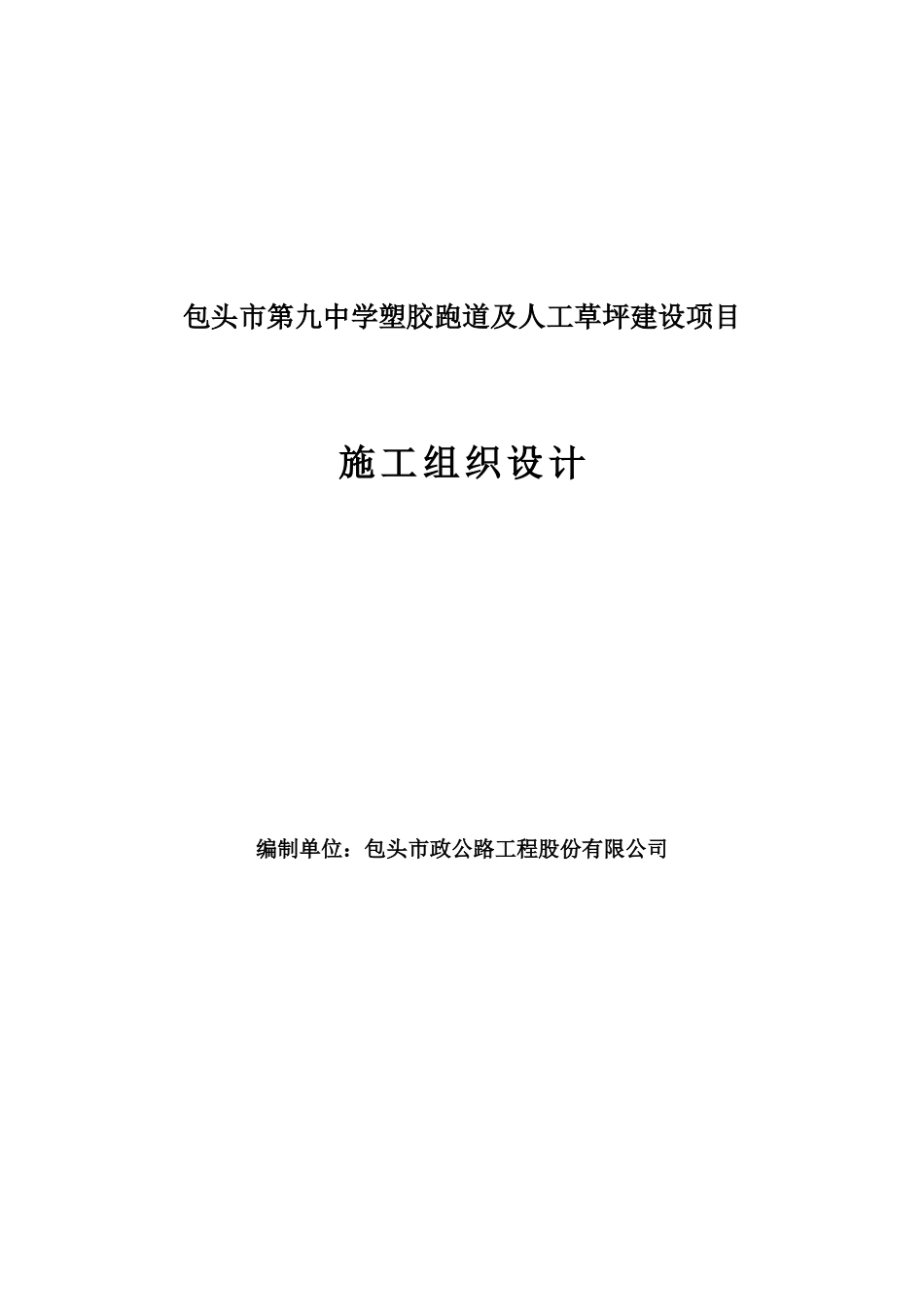

包头市第九中学操场塑胶跑道施工组织设计VIP免费

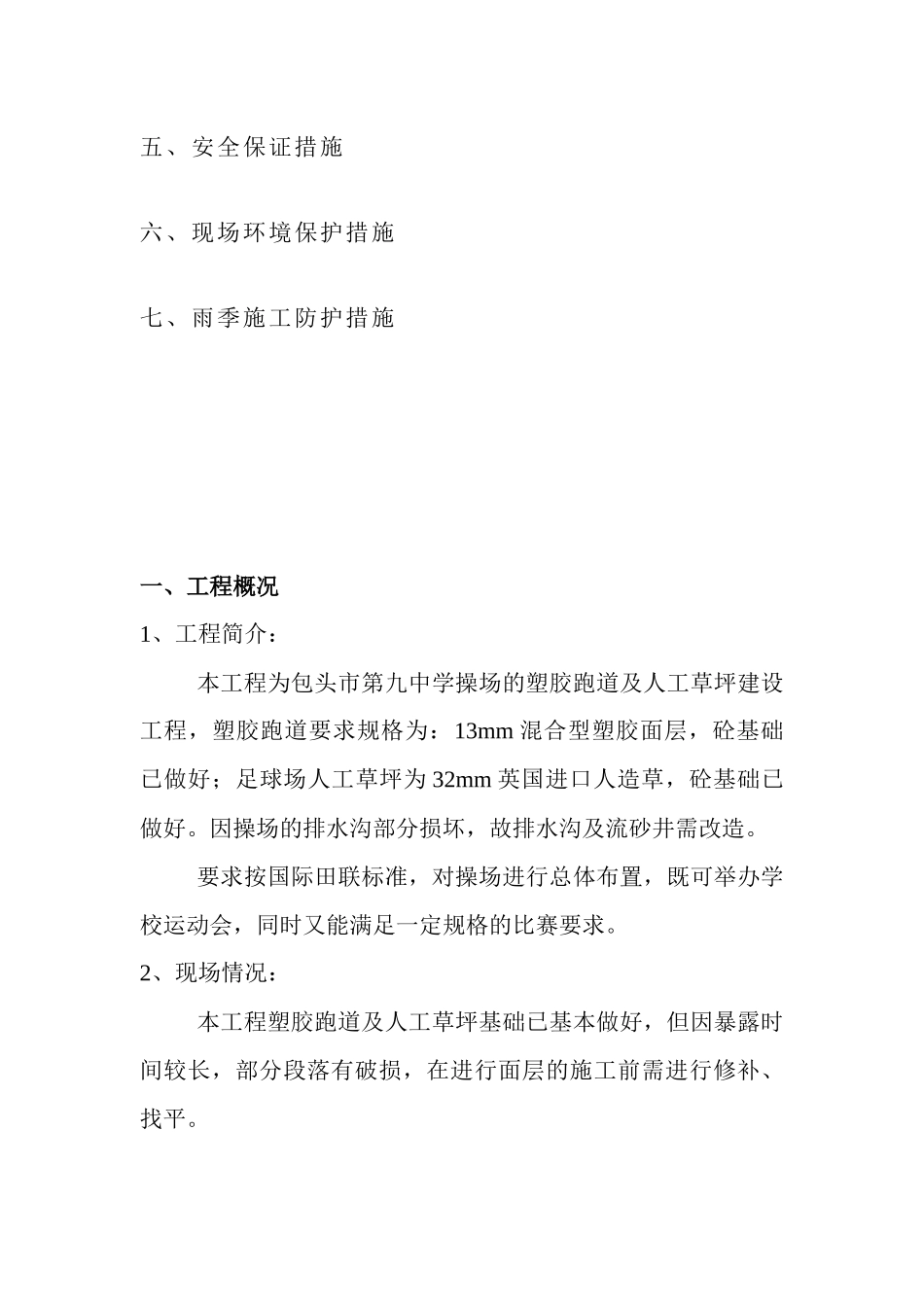

包头市第九中学塑胶跑道及人工草坪建设项目施工组织设计编制单位：包头市政公路工程股份有限公司目录一、工程概况1、工程概况2、现场情况3、建筑地点特征及施工条件4、施工工期5、质量标准6、执行规范7、项目部组织机构框图二、施工方案三、工程质量保证措施四、工程工期保证措施五、安全保证措施六、现场环境保护措施七、雨季施工防护措施一、工程概况1、工程简介：本工程为包头市第九中学操场的塑胶跑道及人工草坪建设工程，塑胶跑道要求规格为：13mm混合型塑胶面层，砼基础已做好；足球场人工草坪为32mm英国进口人造草，砼基础已做好。因操场的排水沟部分损坏，故排水沟及流砂井需改造。要求按国际田联标准，对操场进行总体布置，既可举办学校运动会，同时又能满足一定规格的比赛要求。2、现场情况：本工程塑胶跑道及人工草坪基础已基本做好，但因暴露时间较长，部分段落有破损，在进行面层的施工前需进行修补、找平。3、建筑地点特征及施工条件本工程施工地点处于校园，学生较多，故需严格注意安全问题，尤其在下课期间需派专人对学生进行疏导；在学生上课时，要尽量减少施工噪音，尽可能的保证学生的学习环境。4、工期要求：工期为接到中标通知书后的40-50天。5、质量标准：优良。6、执行规范：国际田联的《人造室外田径场地面性能细则》、我国制定的《塑胶跑道质量标准》7、项目部组织机构框图：项目经理：张文凯项目施工负责：吴中华技术质量组质检员：郭润强技术员：潘焱测量员：马睿财务组总帐会计：出纳：武文英生产组施工员：吴中华安全员：张利良预算员：武明二、施工方案1、施工准备：修建施工现场临时驻地，因考虑到学生的活动范围，尽可能的将临时驻地建在操场的角落处。同校方联系，解决好施工用电和水的供应。组织技术人员、测量人员重新核实操场的面积，用以准确的提供材料计划、机械到场的时间计划安排。2、施工方法：2.1组织技术、测量人员按照国际田联标准，结合操场的实际情况，进行田径运动场的总体布置。（见田径运动场总体平面图）2.2对已成型的砼基础组织验收，验收的项目包括：高程、平整生产班组生产班组生产班组度、坡度。要求平整度：3m直尺内高低差不大于3mm，合格率大于90%；坡度为：横向<1%，纵向<1‰，跳高区<4‰，表面应平坦、光滑、保证排水。对于已破损的部分，要求在面层施工前用砂浆进行找平。2.3调查排水沟破损的段落，然后组织施工人员对其进行维修。部分排水沟上部尺寸不规格，致使盖板安放不平稳、不锲合的，需派专人用水平进行调修。2.4面层的施工：2.4.1基础表面的处理：砼基础要有30天保养期，大面积使用需考虑留伸缩缝。在铺面层前，还必须用5%~6%的稀盐酸溶液，将砼基进行处理，然后用清水冲洗干净，待完全干燥后，方可铺设塑胶面层。通过立模进行厚度尺寸的预检，对基层局部高出的地方进行修砍或锤击进行夯低。2.4.2基础材料铺设：a、基础材料的拌和：采用人工将塑胶跑道专用胶与黑色橡胶粒进行搅拌，搅拌无效后才允许进行铺设。b、基础材料的铺设：将搅拌好的混合料采用机械摊铺至已处理好的砼基础表面摊铺厚度控制在1cm左右。为保证平整度、坡度，模条钉好后，用水平仪进行模拟校正，基层个别高的地方，先加以整平，个别低的地方，用胶填平。被柴油污染和腐蚀的基础部位坚决挖掉，用胶填平。为保证塑胶跑道雨后不积水，施工时应严格注意以下几点a、为保证平整度，铺设跨度尽量大，主跑道上跨度为3.66米（三条道同时摊铺），非赛区跨度大于4米。b、一般在南北半圆雨后肯定有局部积水现象，特别是跳高区半圆更为严重，为保证坡度，最好采用“龟背式”施工法，即在坡度指标允许的前提下，4米宽的标枪道略偏厚，往两侧及足球场方向逐步减薄，以利于排水。c、刮平：胶面的实铺厚度是指从胶面底至表层胶粒的中心，通过预检，对基层局部高出的地方进行修砍或锤击进行夯低。如果高出不多，可采用平刮尺上加卡具离模刮浆来保证厚度。2.4.2面层材料铺设：a、铺胶：待基础材料铺设完毕且完全干燥后，进行面层材料的铺设。基础混合料完全干燥后，在表面刷一层塑胶跑道专用胶，其中不含任何物质。刷好的胶面表面应清洁、平整、无漏刷的地方...
