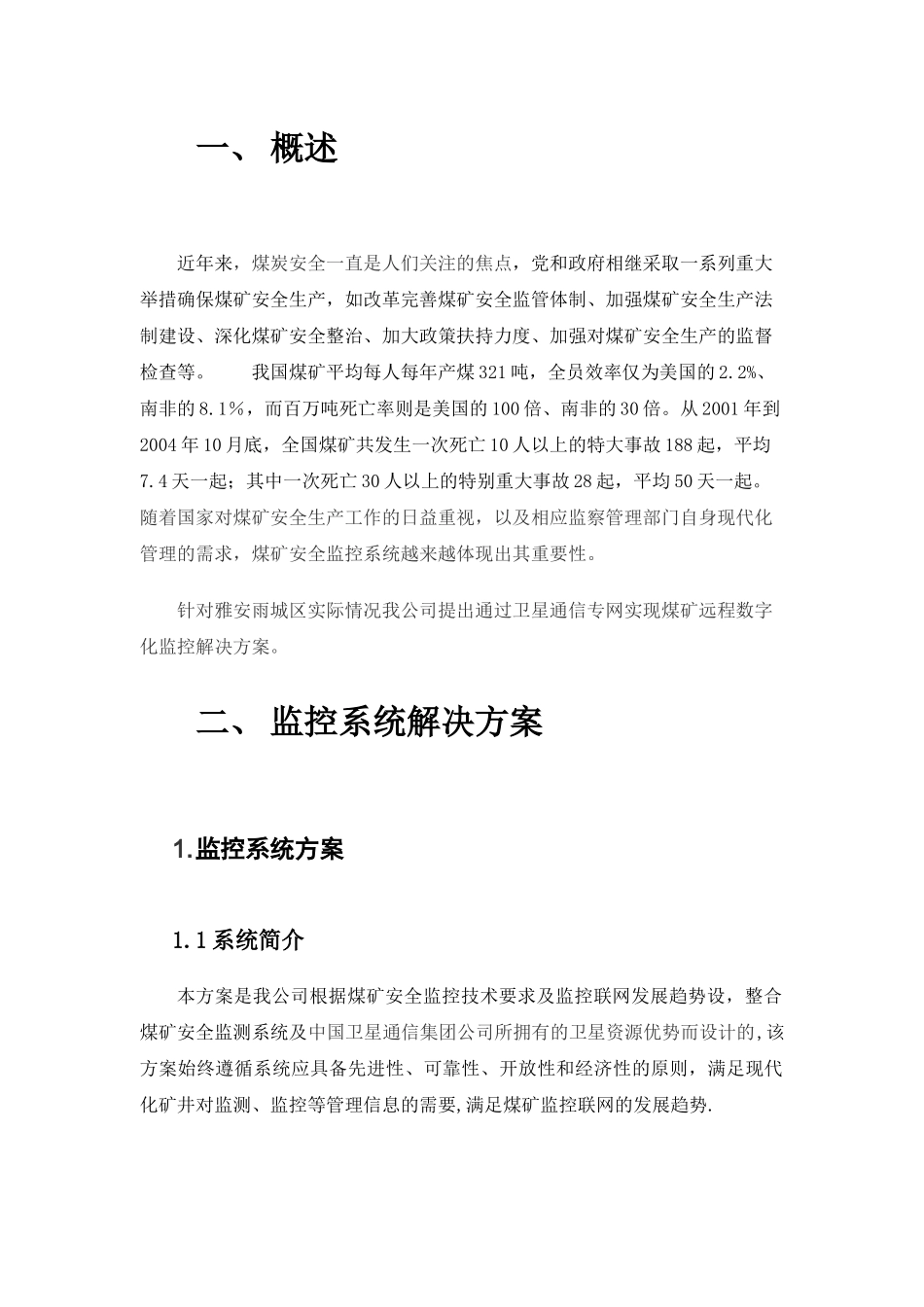

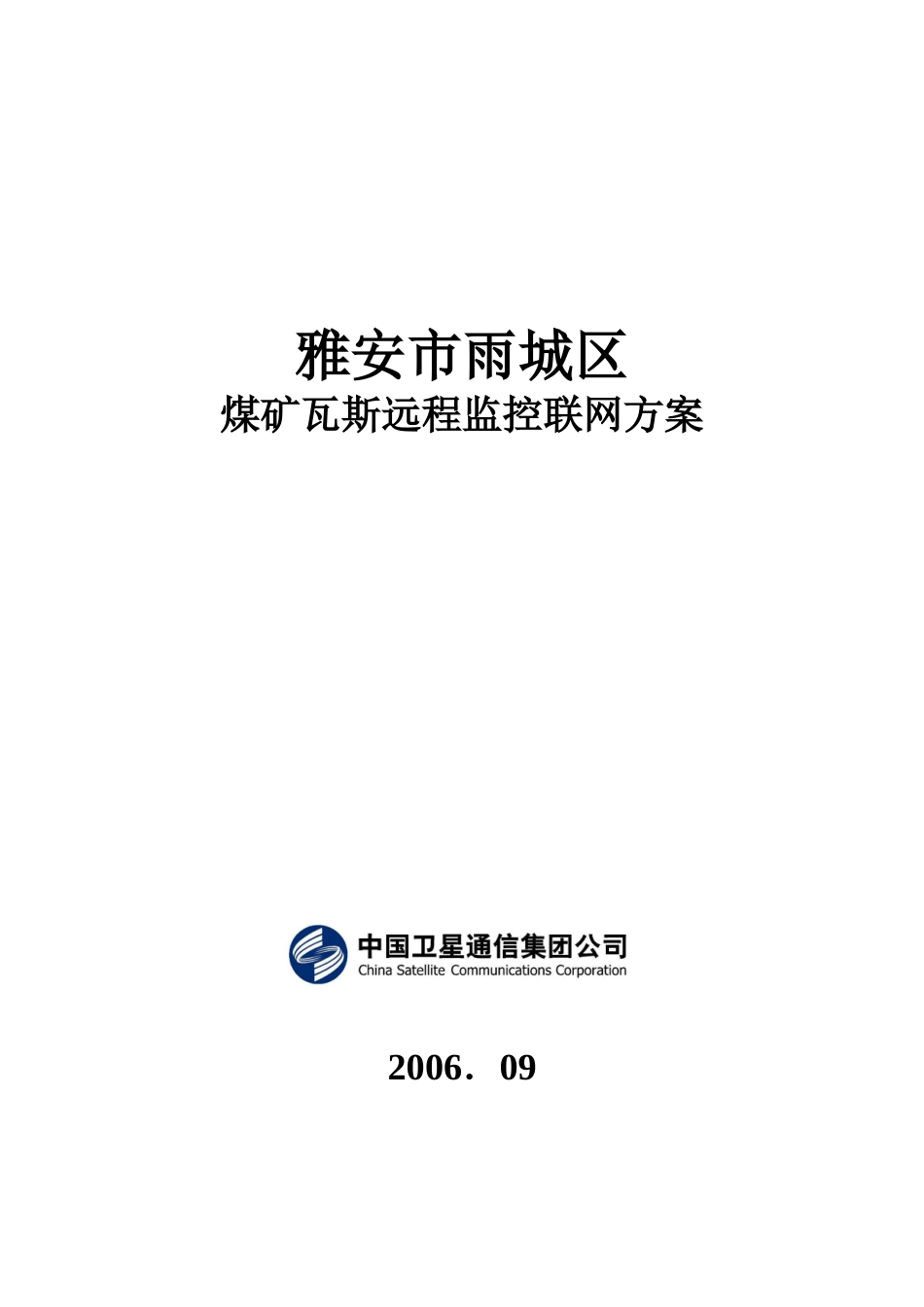

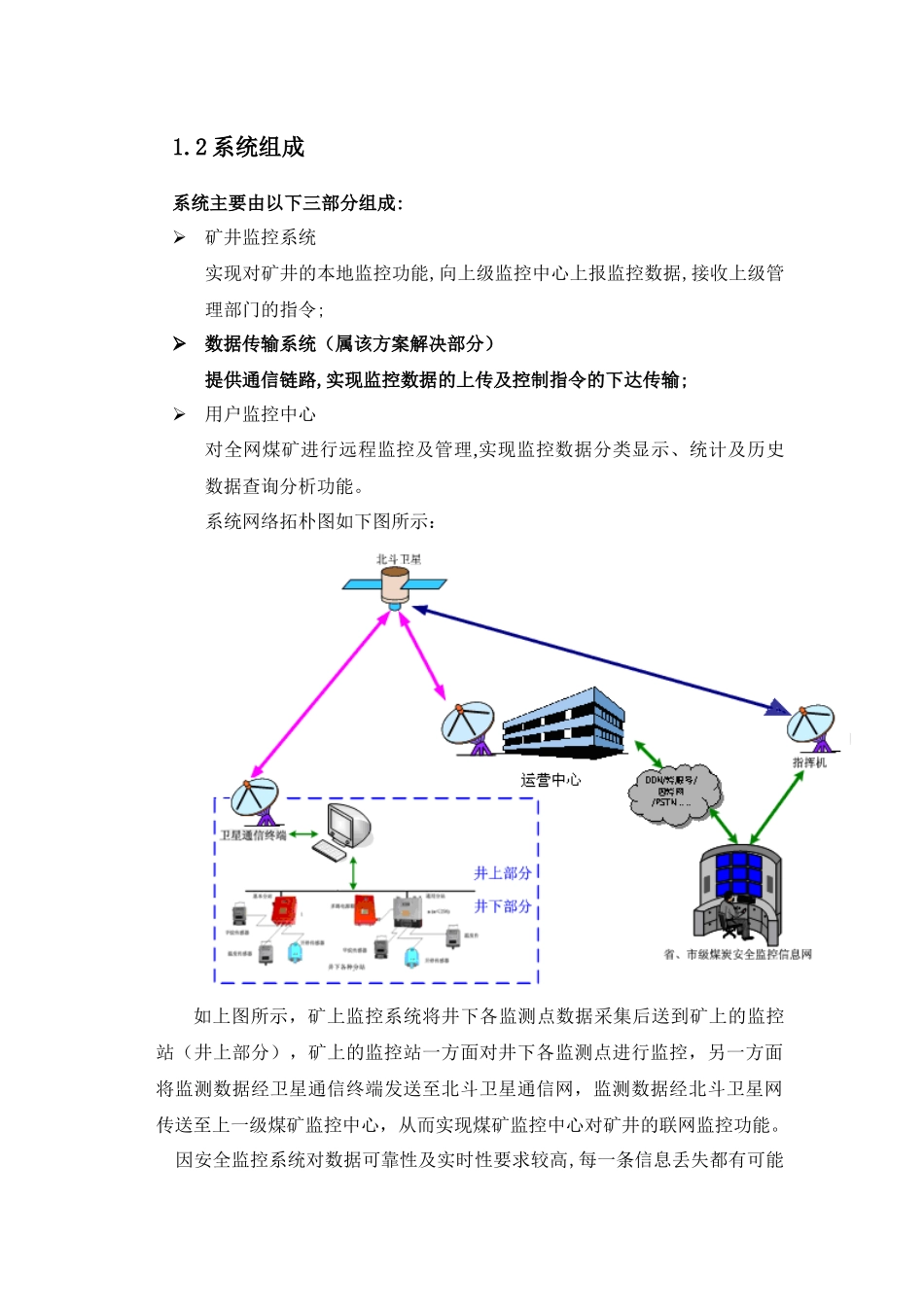

雅安市雨城区煤矿瓦斯远程监控联网方案2006．09一、概述近年来，煤炭安全一直是人们关注的焦点，党和政府相继采取一系列重大举措确保煤矿安全生产，如改革完善煤矿安全监管体制、加强煤矿安全生产法制建设、深化煤矿安全整治、加大政策扶持力度、加强对煤矿安全生产的监督检查等。我国煤矿平均每人每年产煤321吨，全员效率仅为美国的2.2%、南非的8.1％，而百万吨死亡率则是美国的100倍、南非的30倍。从2001年到2004年10月底，全国煤矿共发生一次死亡10人以上的特大事故188起，平均7.4天一起；其中一次死亡30人以上的特别重大事故28起，平均50天一起。随着国家对煤矿安全生产工作的日益重视，以及相应监察管理部门自身现代化管理的需求，煤矿安全监控系统越来越体现出其重要性。针对雅安雨城区实际情况我公司提出通过卫星通信专网实现煤矿远程数字化监控解决方案。二、监控系统解决方案1.监控系统方案1.1系统简介本方案是我公司根据煤矿安全监控技术要求及监控联网发展趋势设，整合煤矿安全监测系统及中国卫星通信集团公司所拥有的卫星资源优势而设计的,该方案始终遵循系统应具备先进性、可靠性、开放性和经济性的原则，满足现代化矿井对监测、监控等管理信息的需要,满足煤矿监控联网的发展趋势.1.2系统组成系统主要由以下三部分组成:矿井监控系统实现对矿井的本地监控功能,向上级监控中心上报监控数据,接收上级管理部门的指令;数据传输系统（属该方案解决部分）提供通信链路,实现监控数据的上传及控制指令的下达传输;用户监控中心对全网煤矿进行远程监控及管理,实现监控数据分类显示、统计及历史数据查询分析功能。系统网络拓朴图如下图所示：如上图所示，矿上监控系统将井下各监测点数据采集后送到矿上的监控站（井上部分），矿上的监控站一方面对井下各监测点进行监控，另一方面将监测数据经卫星通信终端发送至北斗卫星通信网，监测数据经北斗卫星网传送至上一级煤矿监控中心，从而实现煤矿监控中心对矿井的联网监控功能。因安全监控系统对数据可靠性及实时性要求较高,每一条信息丢失都有可能造成巨大的人身及财产损失,因此我们在通信网络中增加了一定的通信备份机制，如上图所示监控数据一方面通过运营中心平台经INTERNET接入监控中心，另一方面也可通过卫星接入监控中心，从而提高了通信链路的可靠性。2.数据传输系统介绍2.1概述由于雨城区煤矿分布区域较广且多为偏僻地区，普通的地面网络无法进行全面有效的覆盖，在有些地区虽然能进行通话但由于信号不稳而无法满足重要数据可靠传输的信号强度及视频传输要求，因此在本系统中我们利用中国卫星通信集团“中寰无限”卫星导航定位综合信息服务平台采用北斗通信卫星进行数据传输。2.2“中寰无限”平台简介中国卫星通信集团“中寰无限”卫星导航定位综合信息服务平台通过整合国内“北斗一号”卫星定位通信系统、世广卫星数字多媒体广播系统,提供的卫星双向数据传输通信服务。平台可以应用在矿井监控数据采集、水利水文数据采集、水电站数据采集、环保污染监控数据采集、石油石化管道数据监控、森林防火监控、海洋资源监控等行业，从而为推动各行业的管理逐步向自动化、综合化、集中化、智能化方向发展提供有力的技术保障。2.3系统特点和优势·覆盖范围广，节省运营费用中国卫通通信传输特别适用于中、远距离传输，具有大范围覆盖，不受地域、地形及地面广播网络、地面通信网络的限制的特点。并且通信成本与距离无关，距离越远优势越明显，可以充分利用网络资源，节省运行费用。·传输率高，高稳定性该系统采用DVB广播和IP数据双向传输相结合的先进技术，支持多种视频标准，可进行海量文件（话音、数据、视频图像等）的传送，更具有极高的清晰度，是高速数据广播系统。该系统还具有高安全保密性和稳定性。·传输方式灵活三中组网方式，可提供单向、双向卫星通信，提供多种业务服务，并具有极强的扩展性和可伸缩性，带宽扩展简单，站点建设及搬迁灵活、方便。三、项目实施能力保证中国卫通为中国六大基础电信运营商之一，提供电信级运维服务。遍及全国的售后服务网络，本地化工程实施与售后现场服务能力；系统建设结束后...
