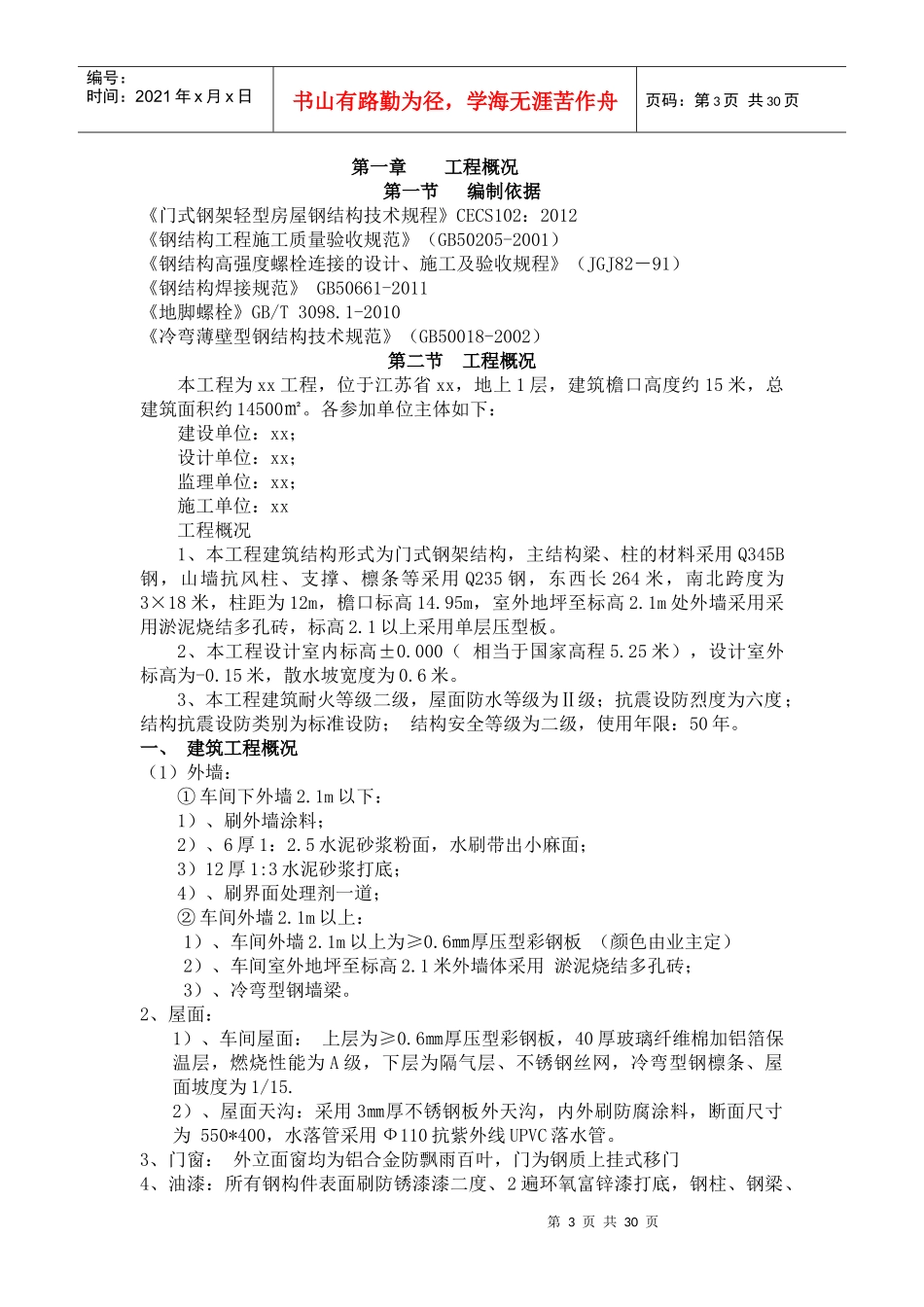

xxxxxxx工程钢结构制作、安装施工组织设计编制：__________复核：__________审核：__________xxx有限公司xxx有限公司第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页第一章工程概况第一节编制依据《门式钢架轻型房屋钢结构技术规程》CECS102：2012《钢结构工程施工质量验收规范》（GB50205-2001）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82－91）《钢结构焊接规范》GB50661-2011《地脚螺栓》GB/T3098.1-2010《冷弯薄壁型钢结构技术规范》（GB50018-2002）第二节工程概况本工程为xx工程，位于江苏省xx，地上1层，建筑檐口高度约15米，总建筑面积约14500㎡。各参加单位主体如下：建设单位：xx；设计单位：xx；监理单位：xx；施工单位：xx工程概况1、本工程建筑结构形式为门式钢架结构，主结构梁、柱的材料采用Q345B钢，山墙抗风柱、支撑、檩条等采用Q235钢，东西长264米，南北跨度为3×18米，柱距为12m，檐口标高14.95m，室外地坪至标高2.1m处外墙采用采用淤泥烧结多孔砖，标高2.1以上采用单层压型板。2、本工程设计室内标高±0.000（相当于国家高程5.25米），设计室外标高为-0.15米，散水坡宽度为0.6米。3、本工程建筑耐火等级二级，屋面防水等级为Ⅱ级；抗震设防烈度为六度；结构抗震设防类别为标准设防；结构安全等级为二级，使用年限：50年。一、建筑工程概况（1）外墙：①车间下外墙2.1m以下：1）、刷外墙涂料；2）、6厚1：2.5水泥砂浆粉面，水刷带出小麻面；3）12厚1:3水泥砂浆打底；4）、刷界面处理剂一道；②车间外墙2.1m以上：1）、车间外墙2.1m以上为≥0.6㎜厚压型彩钢板（颜色由业主定）2）、车间室外地坪至标高2.1米外墙体采用淤泥烧结多孔砖；3）、冷弯型钢墙梁。2、屋面：1）、车间屋面：上层为≥0.6㎜厚压型彩钢板，40厚玻璃纤维棉加铝箔保温层，燃烧性能为A级，下层为隔气层、不锈钢丝网，冷弯型钢檩条、屋面坡度为1/15.2）、屋面天沟：采用3㎜厚不锈钢板外天沟，内外刷防腐涂料，断面尺寸为550*400，水落管采用Ф110抗紫外线UPVC落水管。3、门窗：外立面窗均为铝合金防飘雨百叶，门为钢质上挂式移门4、油漆：所有钢构件表面刷防锈漆漆二度、2遍环氧富锌漆打底，钢柱、钢梁、第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页车间内的钢楼梯面层改为刷防火涂料：钢柱的耐火极限达到2.5小时以上，钢梁的耐火极限达到1.5小时以上,屋顶承重构件喷涂防火涂料1.00h，使其达到耐火极限。二、结构工程概况1、车间基础：采用钢筋混凝土柱下独立基础，抗震设防类别为标准设防类，抗震设防烈度为六度，设计地震分组为第三组，设计基本地震加速值为0.05g，场地建筑类别为Ⅱ类，地基基础设计等级为丙级，建筑设计使用年限为50年，建筑结构安全等级为二级。2、车间为全钢排架结构，柱为H型钢。排架柱截面为H700×400×10×16，柱顶标高14.8.m，抗风柱截面为H450×300×8×16。屋架为18m跨非，屋架线性高度，单榀屋架重量最轻T；最重T。厂房支撑系统设在1～2、5～6、9～10、13～14、18～19、22～23之间。檩条：屋面檩条为冷弯Z型钢连续檩条，WLT1截面尺寸为XZ280×80×25×3；WLT2截面尺寸为XZ280×80×25×3，WLT3截面尺寸为C280×70×20×3，直拉条为2×Φ12圆钢；斜拉条为2×Φ12圆钢两端套丝（撑杆加DN,32×2.5钢管）。外墙架：12m跨墙天窗檩条为XZ180×70×20×2.2冷弯薄壁型钢，直拉条为2×Φ12圆钢；斜拉条为2×Φ12圆钢两端套丝（撑杆加DN32×2.5钢管）门框柱为H350×300×6×10门框梁为H400×250×6×8。3、墙体：车间外墙2.1m以下、车间间墙体基础以下为MU20240厚淤泥烧结多孔砖M10水泥砂浆砌筑，地坪以上为MU10240厚淤泥烧结多孔砖M5水泥砂浆砌筑。4、混凝土：基础及基础梁采用C230砼；构造柱、圈梁、女儿墙为C25，垫层采用C15砼；5、钢筋：HPB300级（φ），HRB335级（Φ）HRB400级（Φ）。6、钢材：采用Q3455钢焊条为E50系列，采用Q235焊条为E43系列，若二者互焊时，宜采用强度较低的E43型焊条，吊车梁B采用E4316低氢型焊条。三、施工重点1、车间基础地脚锚栓：由于...
