全国2007年4月高等教育自学考试工程制图试题课程代码：02151一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内
错选、多选或未选均无分

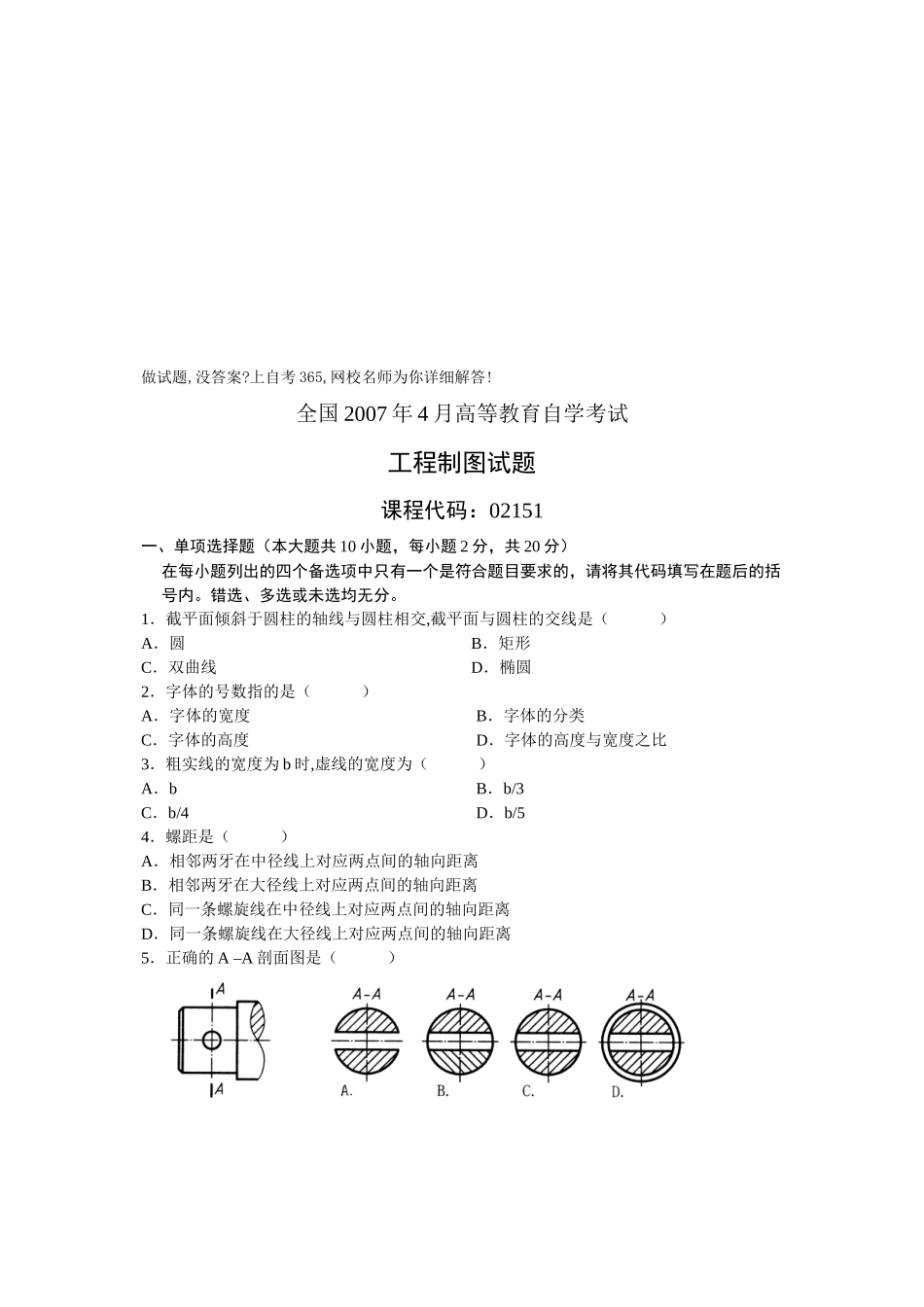

1．截平面倾斜于圆柱的轴线与圆柱相交,截平面与圆柱的交线是（）A．圆B．矩形C．双曲线D．椭圆2．字体的号数指的是（）A．字体的宽度B．字体的分类C．字体的高度D．字体的高度与宽度之比3．粗实线的宽度为b时,虚线的宽度为（）A．bB．b/3C．b/4D．b/54．螺距是（）A．相邻两牙在中径线上对应两点间的轴向距离B．相邻两牙在大径线上对应两点间的轴向距离C．同一条螺旋线在中径线上对应两点间的轴向距离D．同一条螺旋线在大径线上对应两点间的轴向距离5．正确的A–A剖面图是（）6

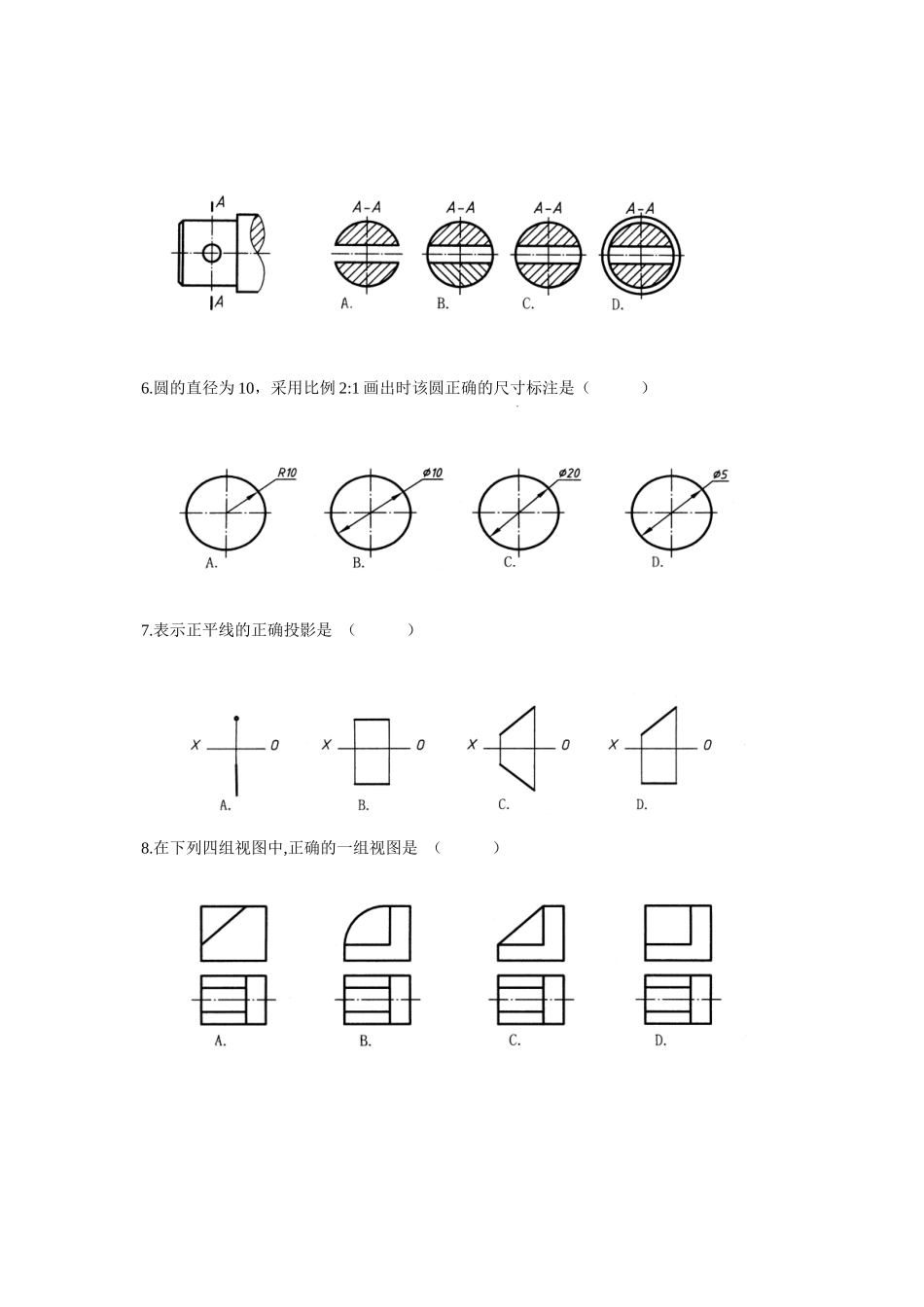

圆的直径为10，采用比例2:1画出时该圆正确的尺寸标注是（）7
表示正平线的正确投影是（）8

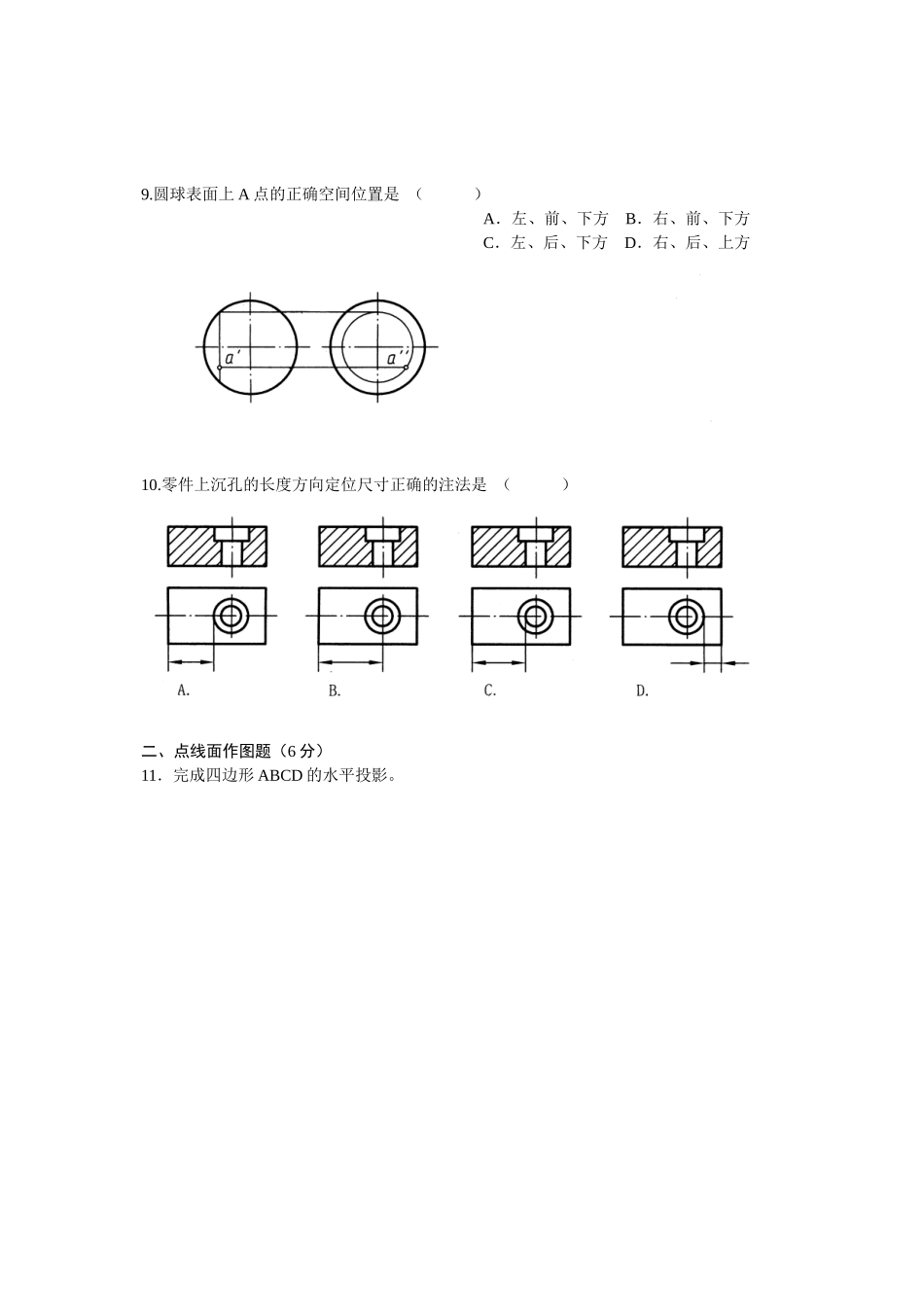

在下列四组视图中,正确的一组视图是（）9
圆球表面上A点的正确空间位置是（）A．左、前、下方B．右、前、下方C．左、后、下方D．右、后、上方10
零件上沉孔的长度方向定位尺寸正确的注法是（）二、点线面作图题（6分）11．完成四边形ABCD的水平投影
三、截交线作图题（8分）12．已知立体的主视图，补画俯视图和左视图中截交线的投影
四、相贯线作图题（8分）13．已知立体的俯视图和左视图，补画主视图中相贯线投影
五、组合体作图题（10分）14．已知立体的主视图和俯视图，求左视图（虚线不能省略）
六、轴测图作图题（6分）15．根据给定的主、俯视图，画全立体的正等轴测图
七、组合体尺寸标注题（10分）16．标注组合体的尺寸，尺寸数值按1:1在图中量取后取整数
八、表达方法作图题（10分）17．根据给出物体的主视图和俯视图，在中间空白线框内将主
