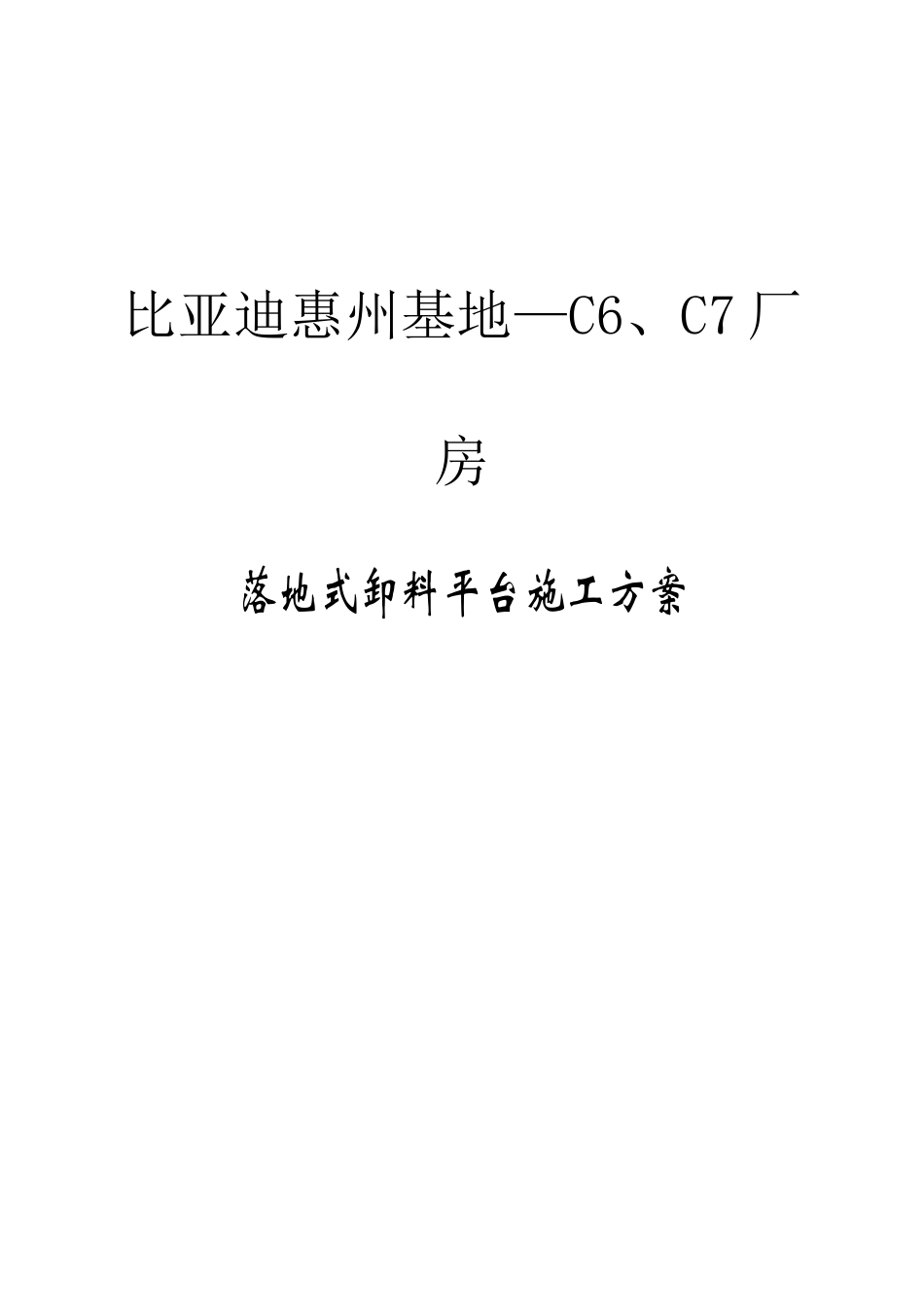

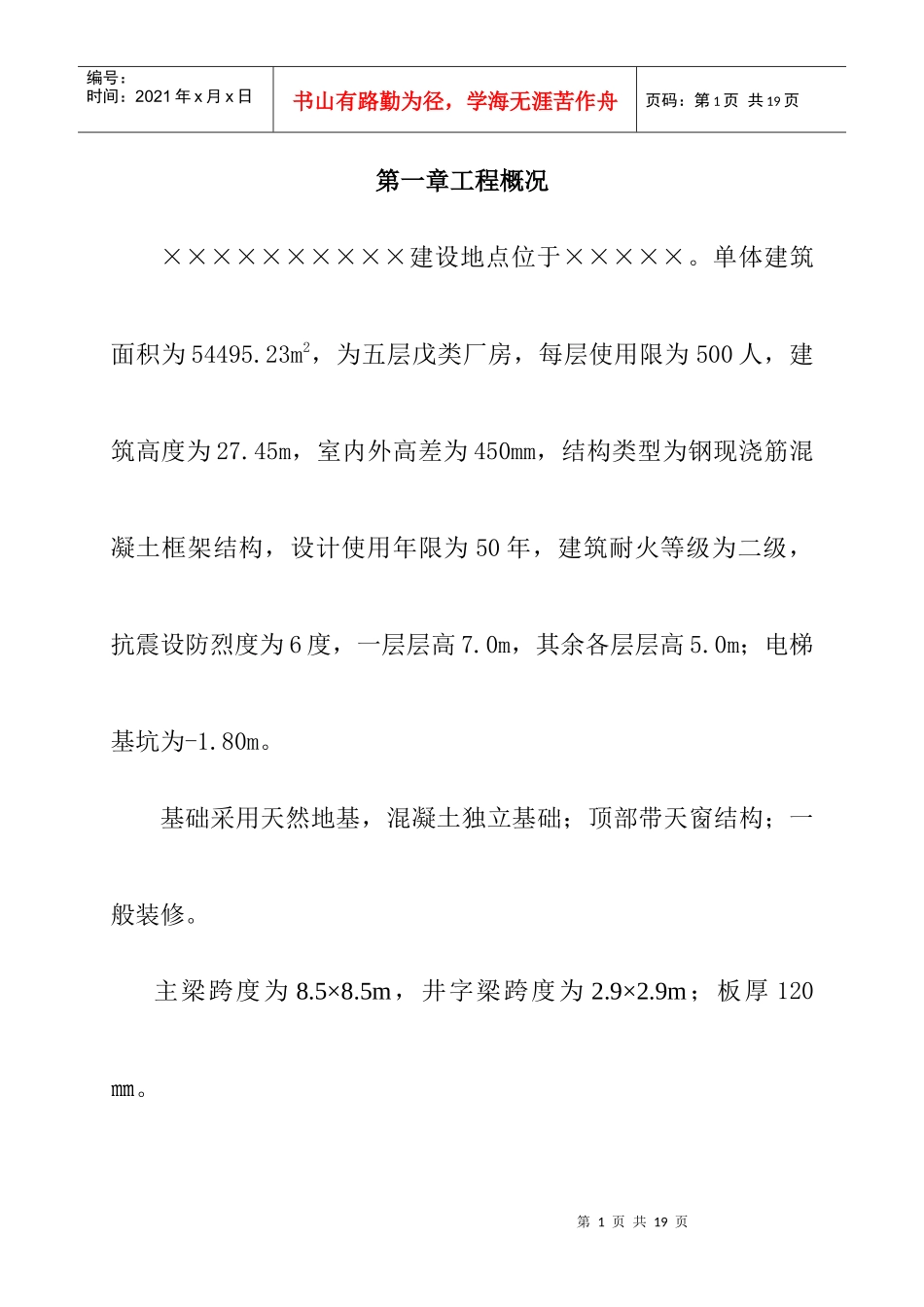

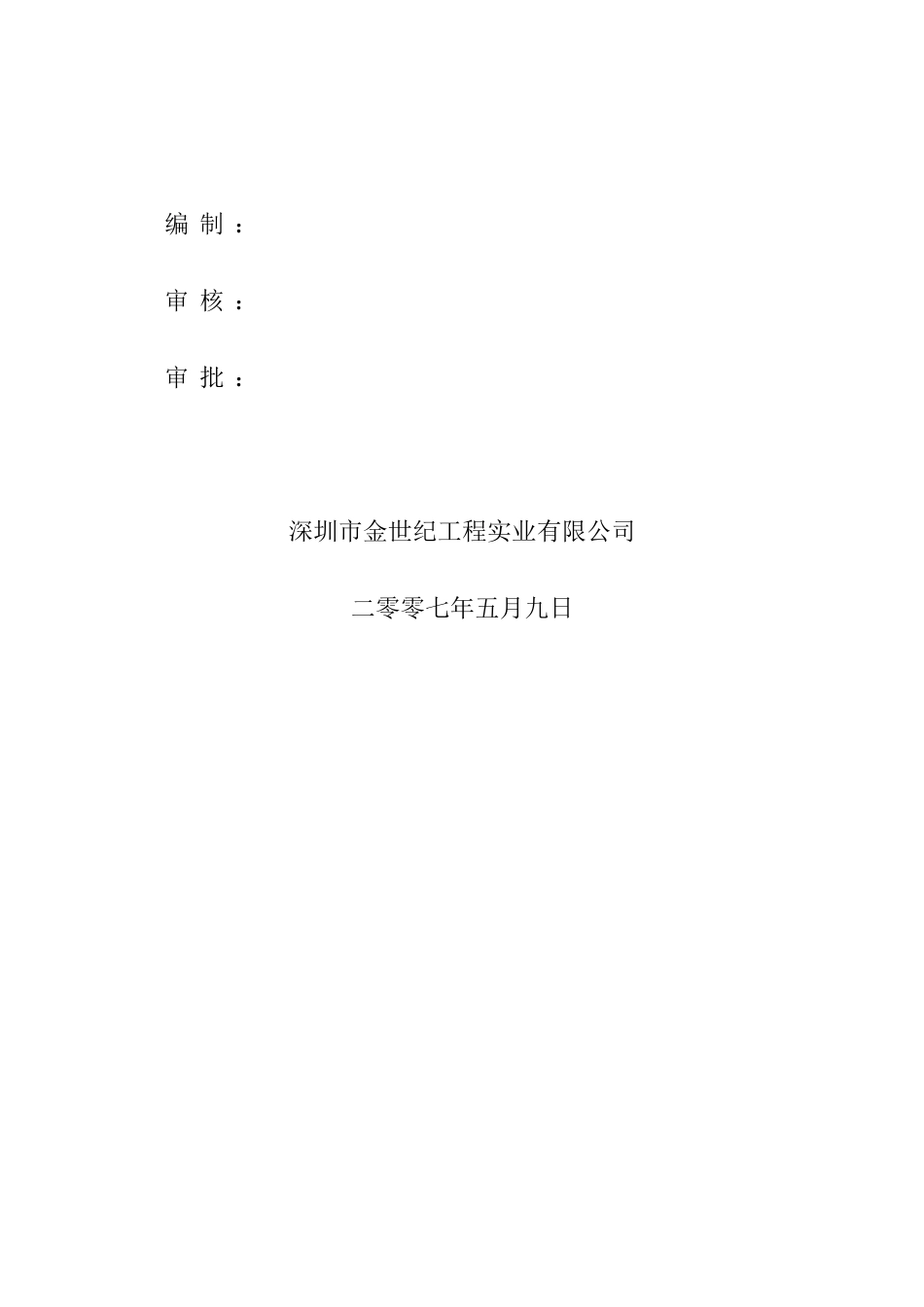

比亚迪惠州基地—C6、C7厂房落地式卸料平台施工方案编制：审核：审批：深圳市金世纪工程实业有限公司二零零七年五月九日第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页第一章工程概况××××××××××建设地点位于×××××。单体建筑面积为54495.23m2，为五层戊类厂房，每层使用限为500人，建筑高度为27.45m，室内外高差为450mm，结构类型为钢现浇筋混凝土框架结构，设计使用年限为50年，建筑耐火等级为二级，抗震设防烈度为6度，一层层高7.0m，其余各层层高5.0m；电梯基坑为-1.80m。基础采用天然地基，混凝土独立基础；顶部带天窗结构；一般装修。主梁跨度为8.5×8.5m，井字梁跨度为2.9×2.9m；板厚120㎜。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页第二章编制依据钢管落地平台脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《建筑结构荷载规范》(GB50009-2001)《钢结构设计规范》(GB50017-2003)等。第三章落地平台计算书卸料平台平面搭设尺寸为3.0m宽×34mm长，分别在-轴线、-轴线、-轴线、-轴线之间，最高搭设高度至四层楼面，标高为：22.0m，室内外高差按0.20m计，可知最高搭设高度为22.2m。使用时逐层往上搭设，平台往外挑100mm，见剖面图本方案按平第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页台最大高度考虑，最大堆放荷载为1t，受力面积为4㎡，每吊不能超过0.8t。卸料平台的立杆纵距1.2m、横距1.2m、步距1.5m，脚手架搭设高度：22.20m，，钢管类型(mm):Φ48×3.5，扣件连接方式：平台板下钢管采用双扣件，其他采用单扣件，扣件抗滑承载力系数:0.80，立杆上端伸出至模板支撑点的长度0.30m，平台底钢管间距离300mm。脚手板自重:0.3kN/m2；栏杆自重:0.15kN/m2；材料堆放最大荷载:2.5kN/m2；施工均布荷载标准值:1kN/m2。第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页落地平台支撑架立面简图落地平台支撑架立杆稳定性荷载计算单元一、纵向支撑钢管计算:第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页纵向钢管按照均布荷载下连续梁计算，截面力学参数为截面抵抗矩W=5.08cm3；截面惯性矩I=12.19cm4；纵向钢管计算简图1.荷载的计算：(1)脚手板与栏杆自重(kN/m)：q11=0.150+0.300×0.300=0.240kN/m；(2)堆放材料的自重线荷载(kN/m)：q12=2.500×0.300=0.750kN/m；(3)活荷载为施工荷载标准值(kN/m)：p1=1.000×0.300=0.300kN/m第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页2.强度计算:最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和；最大弯矩计算公式如下:最大支座力计算公式如下:均布恒载：q1=1.2×q11+1.2×q12=1.2×0.240+1.2×0.750=1.188kN/m；均布活载：q2=1.4×0.300=0.420kN/m；最大弯距Mmax=0.1×1.188×1.2002+0.117×0.420×1.2002=0.242kN.m；第7页共19页第6页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共19页最大支座力N=1.1×1.188×1.200+1.2×0.420×1.200=2.173kN；截面应力σ=0.242×106/(5080.0)=47.605N/mm2；纵向钢管的计算强度47.605小于205.000N/mm2,满足要求!3.挠度计算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度；计算公式如下:均布恒载:q=q11+q12=0.990kN/m；均布活载：p=0.300kN/m；V=(0.677×0.990+0.990×0.300)×1200.04/(100×2.060×105×121900.0)=0.799mm第8页共19页第7页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共19页纵向钢管的最大挠度小于1200.000/250与10,满足要求!二、横向支撑钢管计算:支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取纵向板底支撑传递力，P=2.173kN；支撑钢管计算简图支撑钢管计算弯矩图(kN.m)第9页共19页第8页共19页编号：时间：...
