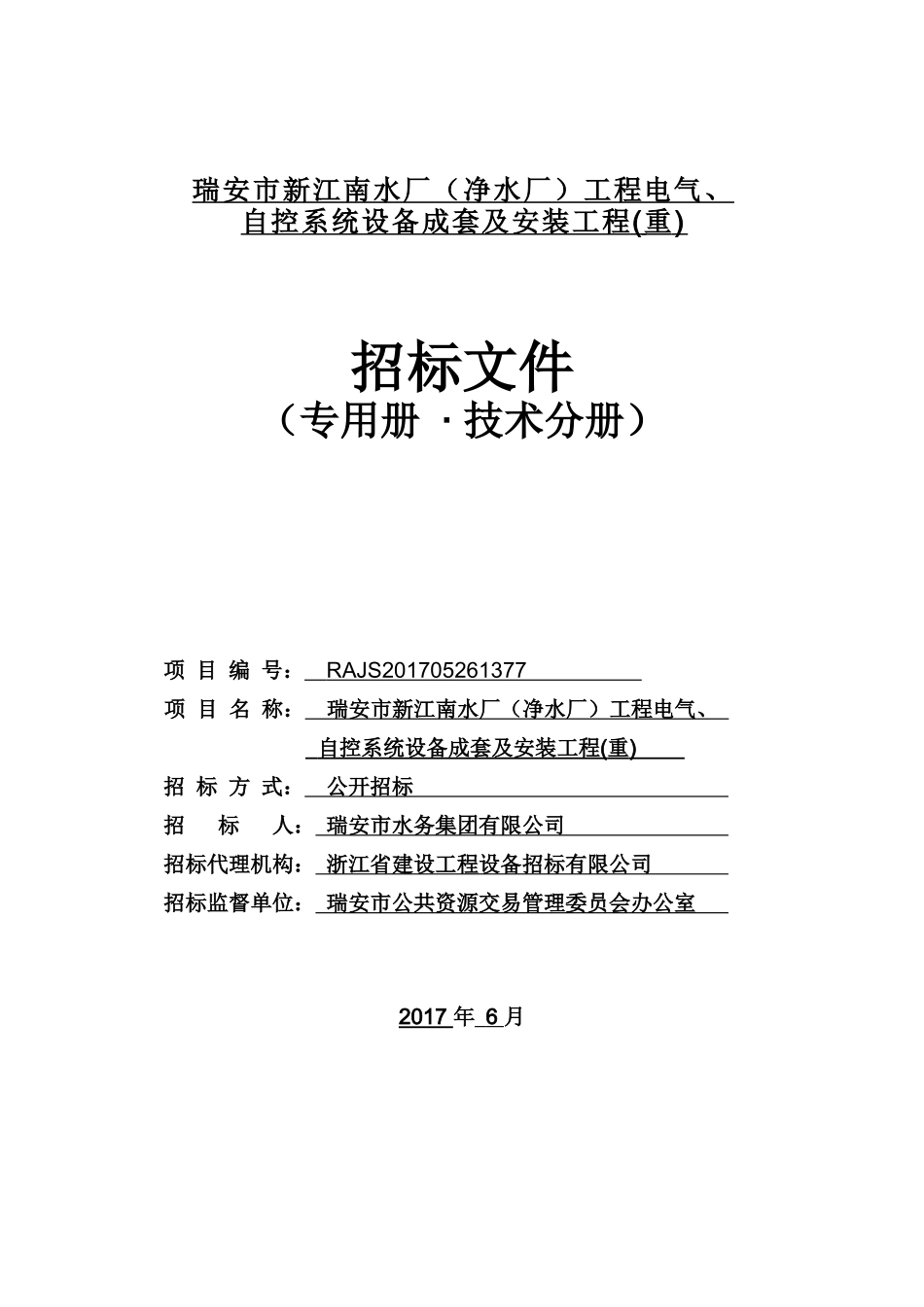

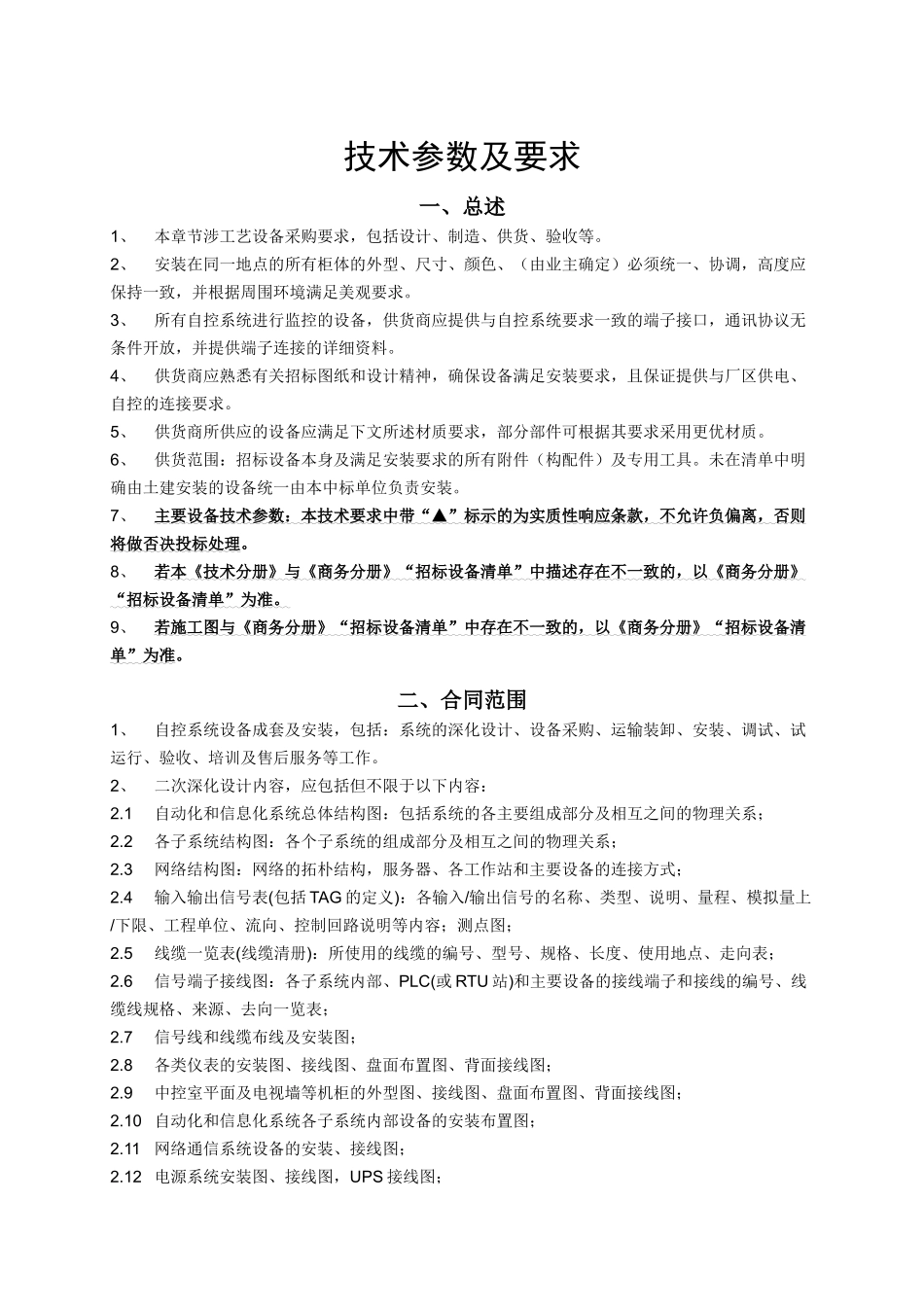

瑞安市新江南水厂（净水厂）工程电气、自控系统设备成套及安装工程(重)招标文件（专用册·技术分册）项目编号：RAJS201705261377项目名称：瑞安市新江南水厂（净水厂）工程电气、自控系统设备成套及安装工程(重)招标方式：公开招标招标人：瑞安市水务集团有限公司招标代理机构：浙江省建设工程设备招标有限公司招标监督单位：瑞安市公共资源交易管理委员会办公室2017年6月目录一、总述……………………………………………………………………3二、合同范围……………………………………………………………………3三、技术参数及要求……………………………………………………………………4（一）自控系统……………………………………………………………………4（二）仪表系统……………………………………………………………………54（三）电视监控及安防系统……………………………………………………………………63（四）水处理工艺设备……………………………………………………………………75（五）排泥水处理系统…………………………………………………………………101（六）电气配电系统…………………………………………………………………114（七）埋地式球形补偿接头…………………………………………………………………168技术参数及要求一、总述1、本章节涉工艺设备采购要求，包括设计、制造、供货、验收等。2、安装在同一地点的所有柜体的外型、尺寸、颜色、（由业主确定）必须统一、协调，高度应保持一致，并根据周围环境满足美观要求。3、所有自控系统进行监控的设备，供货商应提供与自控系统要求一致的端子接口，通讯协议无条件开放，并提供端子连接的详细资料。4、供货商应熟悉有关招标图纸和设计精神，确保设备满足安装要求，且保证提供与厂区供电、自控的连接要求。5、供货商所供应的设备应满足下文所述材质要求，部分部件可根据其要求采用更优材质。6、供货范围：招标设备本身及满足安装要求的所有附件（构配件）及专用工具。未在清单中明确由土建安装的设备统一由本中标单位负责安装。7、主要设备技术参数：本技术要求中带“▲”标示的为实质性响应条款，不允许负偏离，否则将做否决投标处理。8、若本《技术分册》与《商务分册》“招标设备清单”中描述存在不一致的，以《商务分册》“招标设备清单”为准。9、若施工图与《商务分册》“招标设备清单”中存在不一致的，以《商务分册》“招标设备清单”为准。二、合同范围1、自控系统设备成套及安装，包括：系统的深化设计、设备采购、运输装卸、安装、调试、试运行、验收、培训及售后服务等工作。2、二次深化设计内容，应包括但不限于以下内容：2.1自动化和信息化系统总体结构图：包括系统的各主要组成部分及相互之间的物理关系；2.2各子系统结构图：各个子系统的组成部分及相互之间的物理关系；2.3网络结构图：网络的拓朴结构，服务器、各工作站和主要设备的连接方式；2.4输入输出信号表(包括TAG的定义)：各输入/输出信号的名称、类型、说明、量程、模拟量上/下限、工程单位、流向、控制回路说明等内容；测点图；2.5线缆一览表(线缆清册)：所使用的线缆的编号、型号、规格、长度、使用地点、走向表；2.6信号端子接线图：各子系统内部、PLC(或RTU站)和主要设备的接线端子和接线的编号、线缆线规格、来源、去向一览表；2.7信号线和线缆布线及安装图；2.8各类仪表的安装图、接线图、盘面布置图、背面接线图；2.9中控室平面及电视墙等机柜的外型图、接线图、盘面布置图、背面接线图；2.10自动化和信息化系统各子系统内部设备的安装布置图；2.11网络通信系统设备的安装、接线图；2.12电源系统安装图、接线图，UPS接线图；2.13防雷系统安装图：防感应雷的避雷器的安装、接线图，接地系统图；2.14软件功能设计规格；2.15计算机、PLC操作显示终端画面的设计图；2.16屏幕上显示的各幅监控画面的内容；计算机屏幕上显示的各种图像，如等水压曲线、棒状图、直方图等图像内容；2.17各种报表的格式、内容；2.18控制回路逻辑流程框图及相关工艺说明。2.19设备和主材表2.20所使用的设备和主材的编号、名称、型号、规格、数量...
