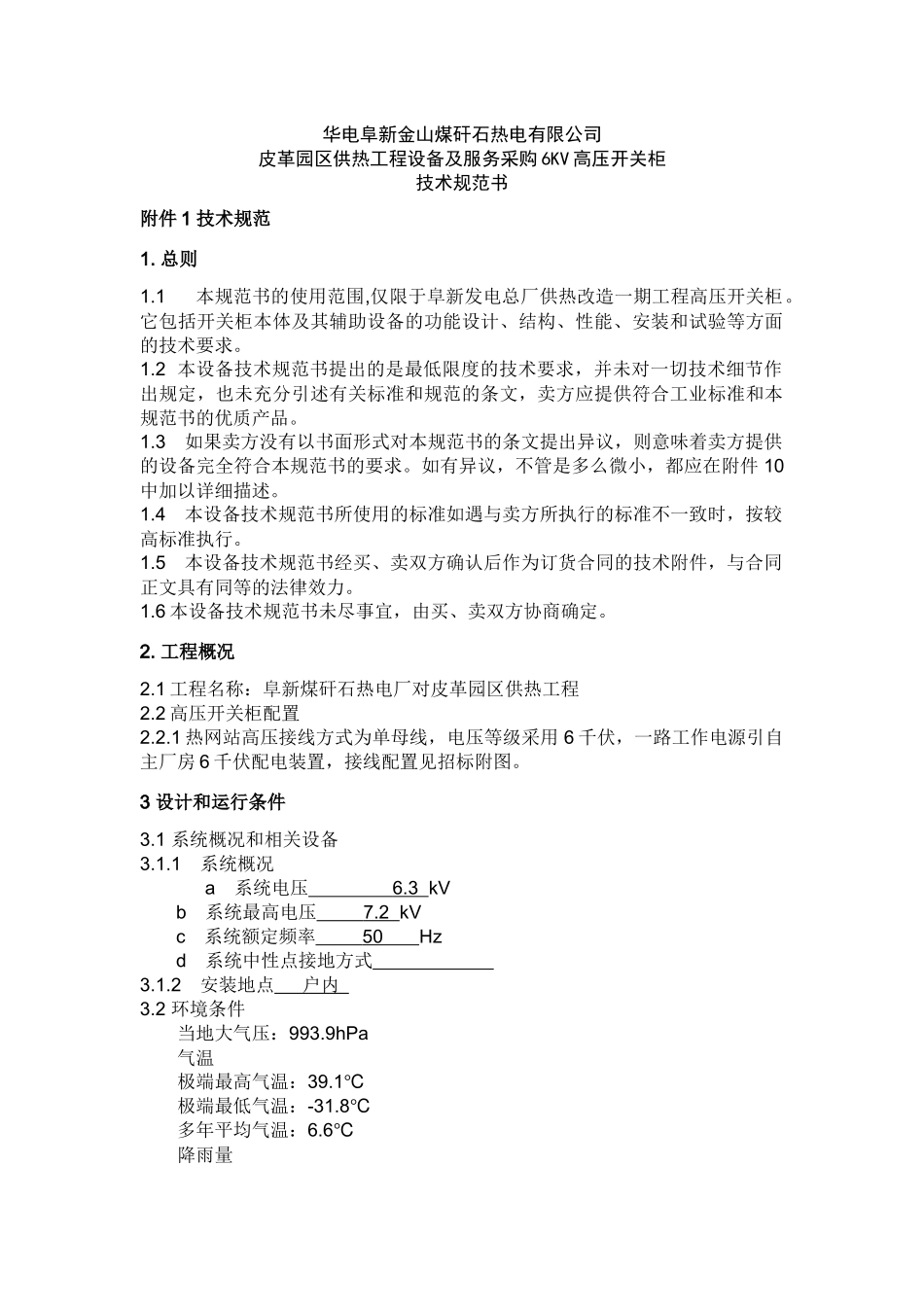

华电阜新金山煤矸石热电有限公司_第1页
1/16

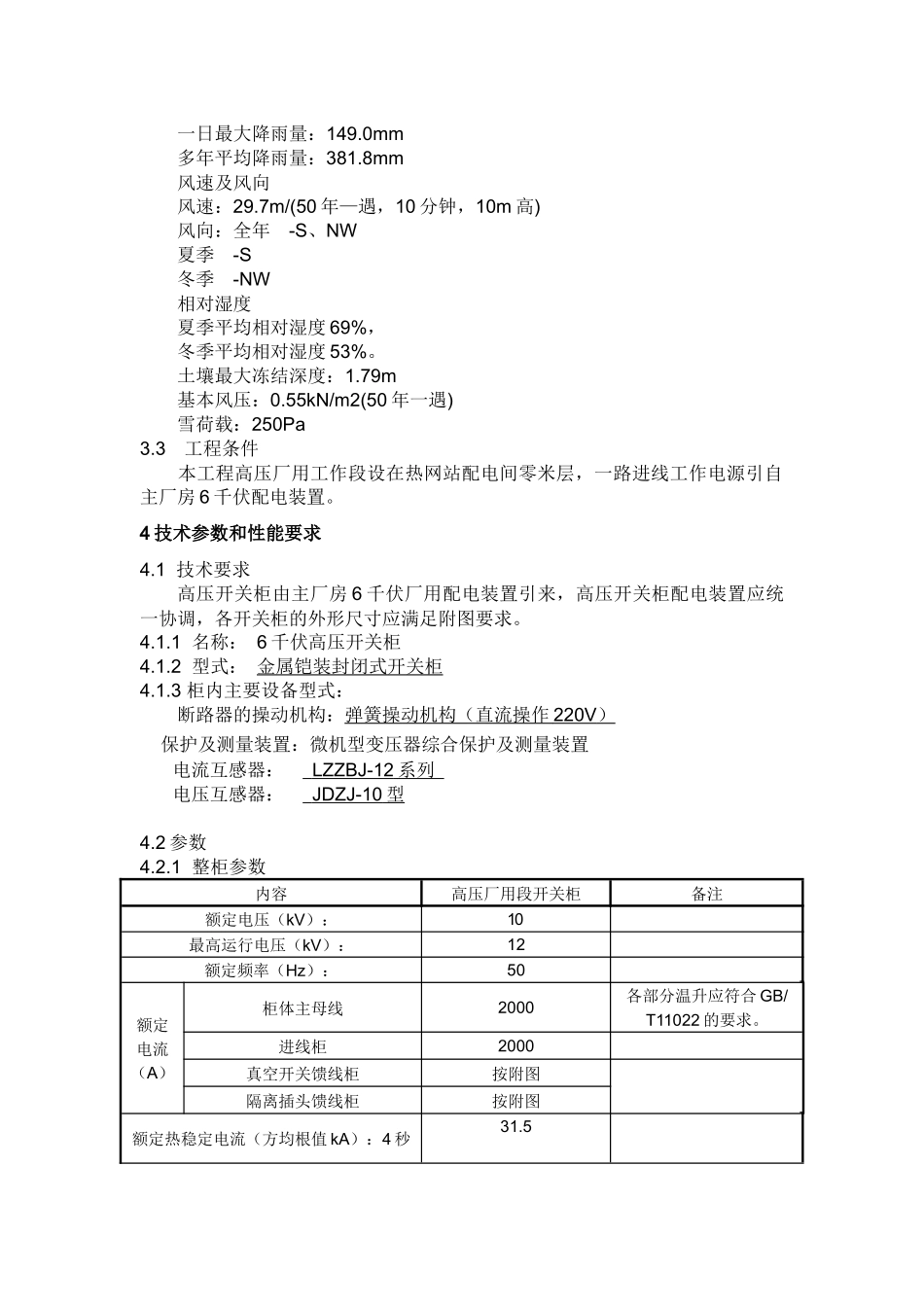

华电阜新金山煤矸石热电有限公司_第2页
2/16

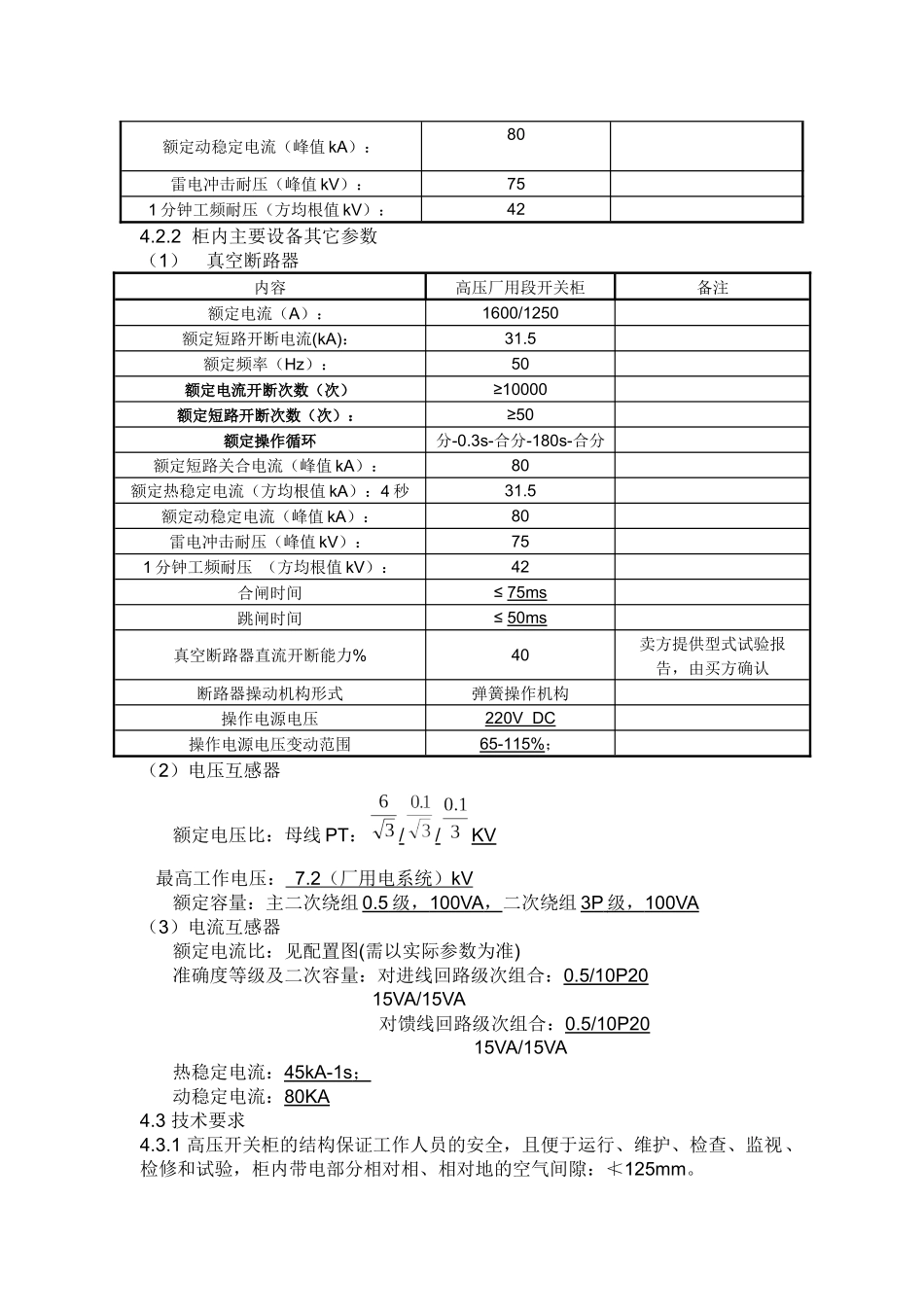

华电阜新金山煤矸石热电有限公司_第3页
3/16
华电阜新金山煤矸石热电有限公司皮革园区供热工程设备及服务采购6KV高压开关柜技术规范书附件1技术规范1.总则1.1本规范书的使用范围,仅限于阜新发电总厂供热改造一期工程高压开关柜。它包括开关柜本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合工业标准和本规范书的优质产品。1.3如果卖方没有以书面形式对本规范书的条文提出异议,则意味着卖方提供的设备完全符合本规范书的要求。如有异议,不管是多么微小,都应在附件10中加以详细描述。1.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。1.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。1.6本设备技术规范书未尽事宜,由买、卖双方协商确定。2.工程概况2.1工程名称:阜新煤矸石热电厂对皮革园区供热工程2.2高压开关柜配置2.2.1热网站高压接线方式为单母线,电压等级采用6千伏,一路工作电源引自主厂房6千伏配电装置,接线配置见招标附图。3设计和运行条件3.1系统概况和相关设备3.1.1系统概况a系统电压6.3kVb系统最高电压7.2kVc系统额定频率50Hzd系统中性点接地方式3.1.2安装地点户内3.2环境条件当地大气压:993.9hPa气温极端最高气温:39.1℃极端最低气温:-31.8℃多年平均气温:6.6℃降雨量一日最大降雨量:149.0mm多年平均降雨量:381.8mm风速及风向风速:29.7m/(50年—遇,10分钟,10m高)风向:全年-S、NW夏季-S冬季-NW相对湿度夏季平均相对湿度69%,冬季平均相对湿度53%。土壤最大冻结深度:1.79m基本风压:0.55kN/m2(50年一遇)雪荷载:250Pa3.3工程条件本工程高压厂用工作段设在热网站配电间零米层,一路进线工作电源引自主厂房6千伏配电装置。4技术参数和性能要求4.1技术要求高压开关柜由主厂房6千伏厂用配电装置引来,高压开关柜配电装置应统一协调,各开关柜的外形尺寸应满足附图要求。4.1.1名称:6千伏高压开关柜4.1.2型式:金属铠装封闭式开关柜4.1.3柜内主要设备型式:断路器的操动机构:弹簧操动机构(直流操作220V)保护及测量装置:微机型变压器综合保护及测量装置电流互感器:LZZBJ-12系列电压互感器:JDZJ-10型4.2参数4.2.1整柜参数内容高压厂用段开关柜备注额定电压(kV):10最高运行电压(kV):12额定频率(Hz):50额定电流(A)柜体主母线2000各部分温升应符合GB/T11022的要求。进线柜2000真空开关馈线柜按附图隔离插头馈线柜按附图额定热稳定电流(方均根值kA):4秒31.5额定动稳定电流(峰值kA):80雷电冲击耐压(峰值kV):751分钟工频耐压(方均根值kV):424.2.2柜内主要设备其它参数(1)真空断路器内容高压厂用段开关柜备注额定电流(A):1600/1250额定短路开断电流(kA):31.5额定频率(Hz):50额定电流开断次数(次)≥10000额定短路开断次数(次):≥50额定操作循环分-0.3s-合分-180s-合分额定短路关合电流(峰值kA):80额定热稳定电流(方均根值kA):4秒31.5额定动稳定电流(峰值kA):80雷电冲击耐压(峰值kV):751分钟工频耐压(方均根值kV):42合闸时间≤75ms跳闸时间≤50ms真空断路器直流开断能力%40卖方提供型式试验报告,由买方确认断路器操动机构形式弹簧操作机构操作电源电压220VDC操作电源电压变动范围65-115%;(2)电压互感器额定电压比:母线PT://KV最高工作电压:7.2(厂用电系统)kV额定容量:主二次绕组0.5级,100VA,二次绕组3P级,100VA(3)电流互感器额定电流比:见配置图(需以实际参数为准)准确度等级及二次容量:对进线回路级次组合:0.5/10P2015VA/15VA对馈线回路级次组合:0.5/10P2015VA/15VA热稳定电流:45kA-1s;动稳定电流:80KA4.3技术要求4.3.1高压开关柜的结构保证工作人员的安全,且便于运行、维护、检查、监视、检修和试验,柜内带电部分相对相、相对地的空气间隙:≮125mm。4.3.2高压开关柜中各组件及其支持绝缘子(即纯瓷及有机绝缘件)的外绝缘爬电比距满足有关标准要求。绝缘爬电比距:≮18mm/kV(瓷绝缘);20...
